• 时钟的概念

时钟就是GPIO点亮LED灯那一节的开启APB2的时钟 也是串口配置波特率的时钟

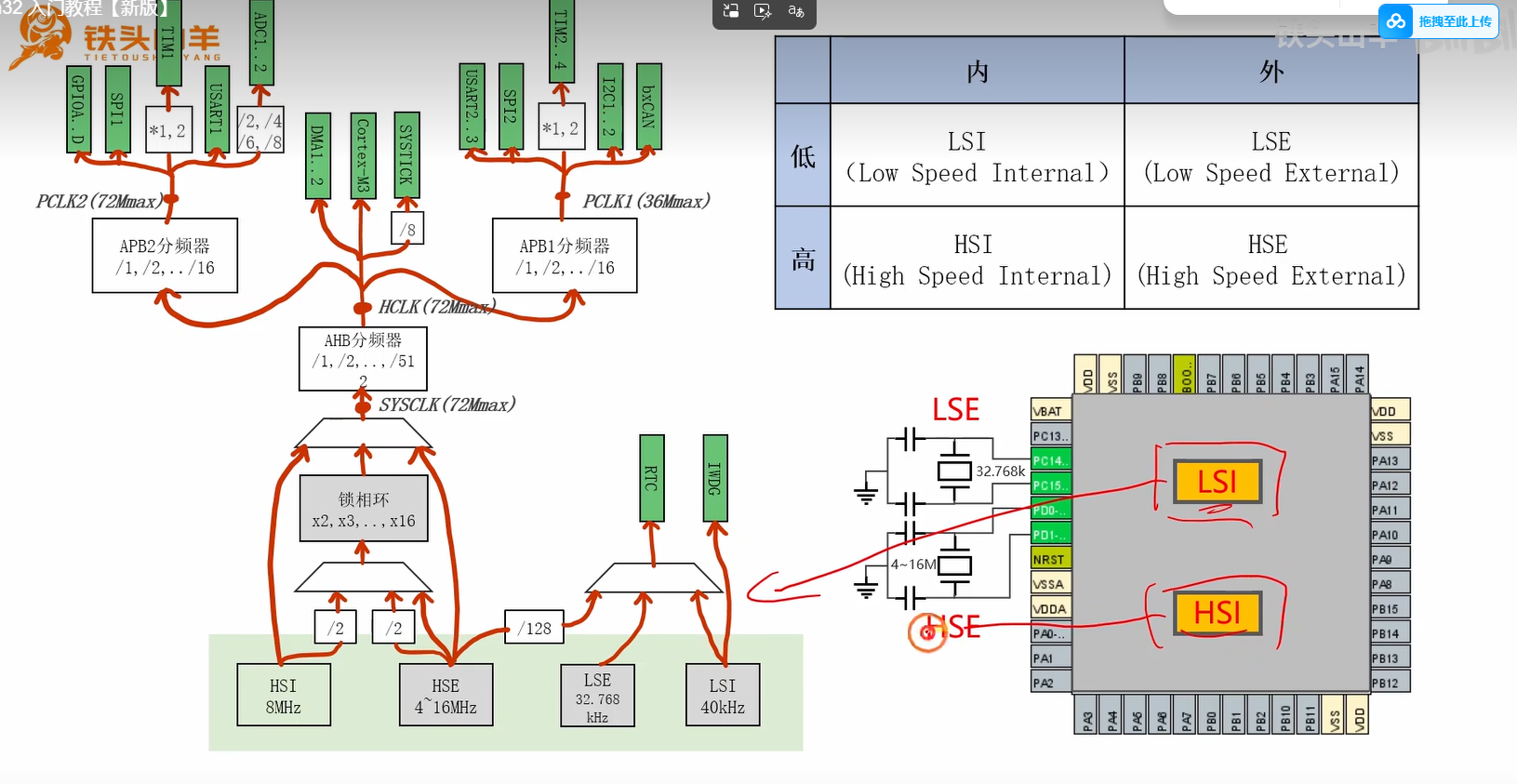

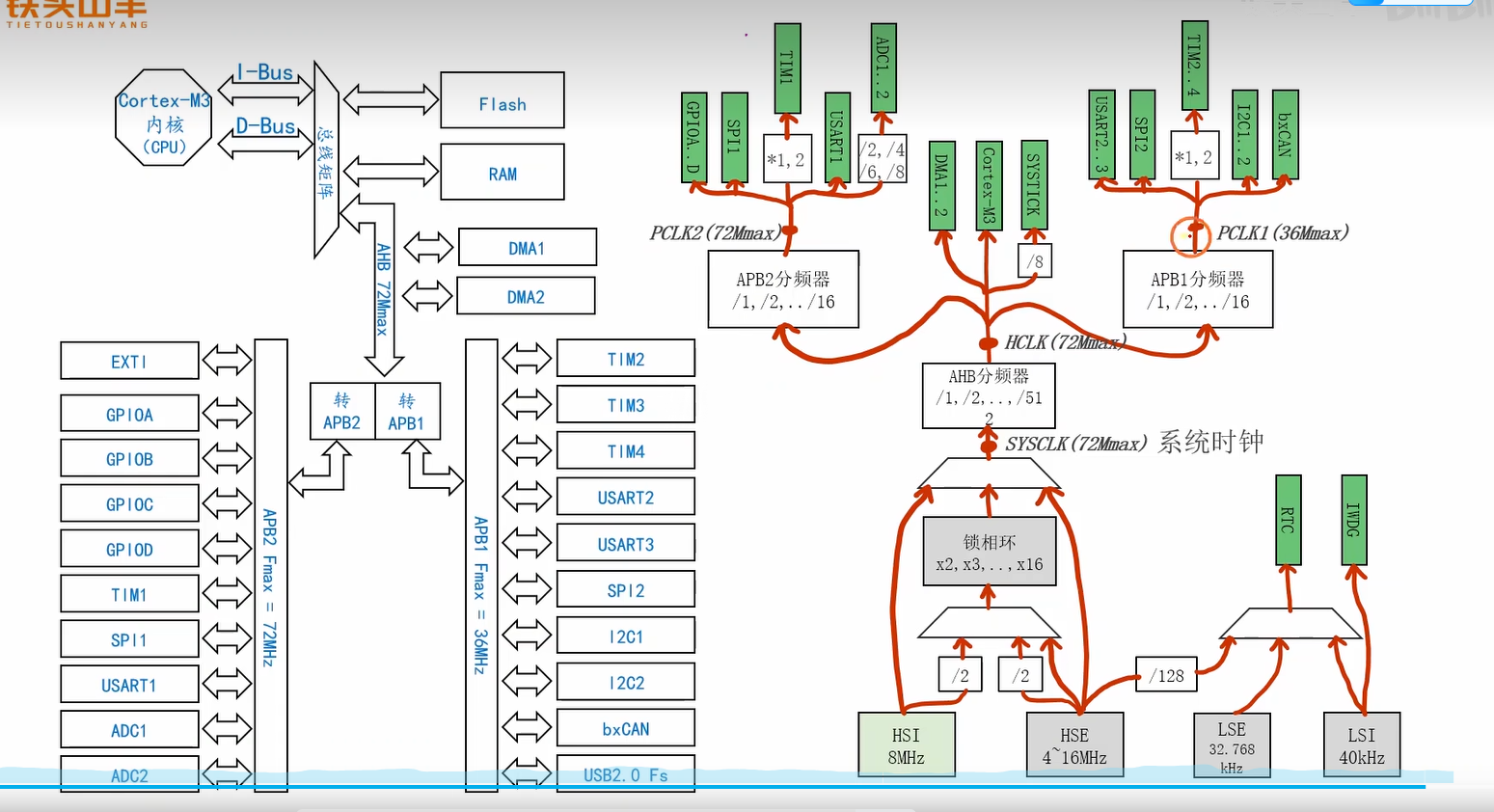

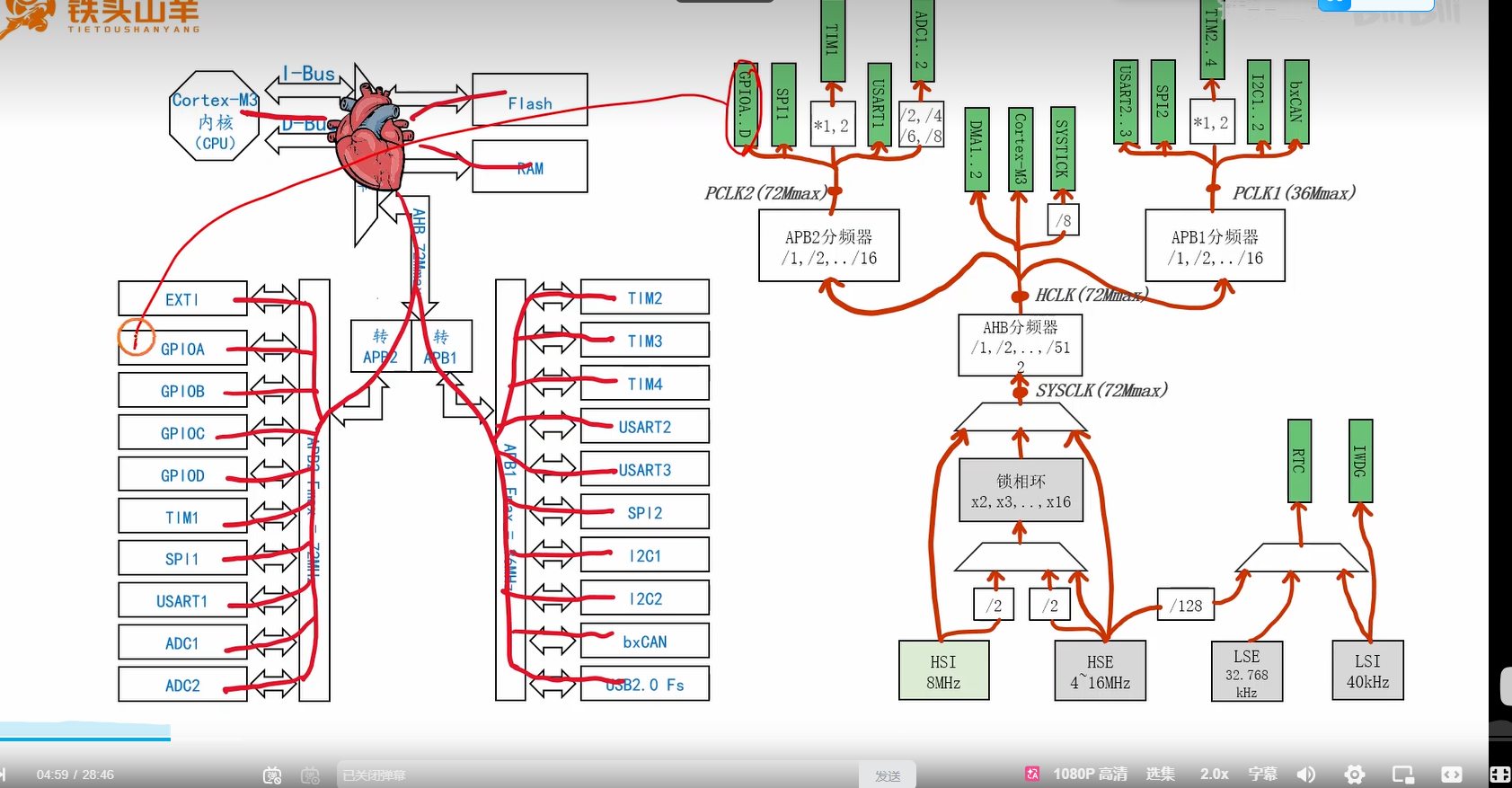

• 时钟树的概念时钟就是心跳 他的跳动能让每个外设工作起来 时钟是基本

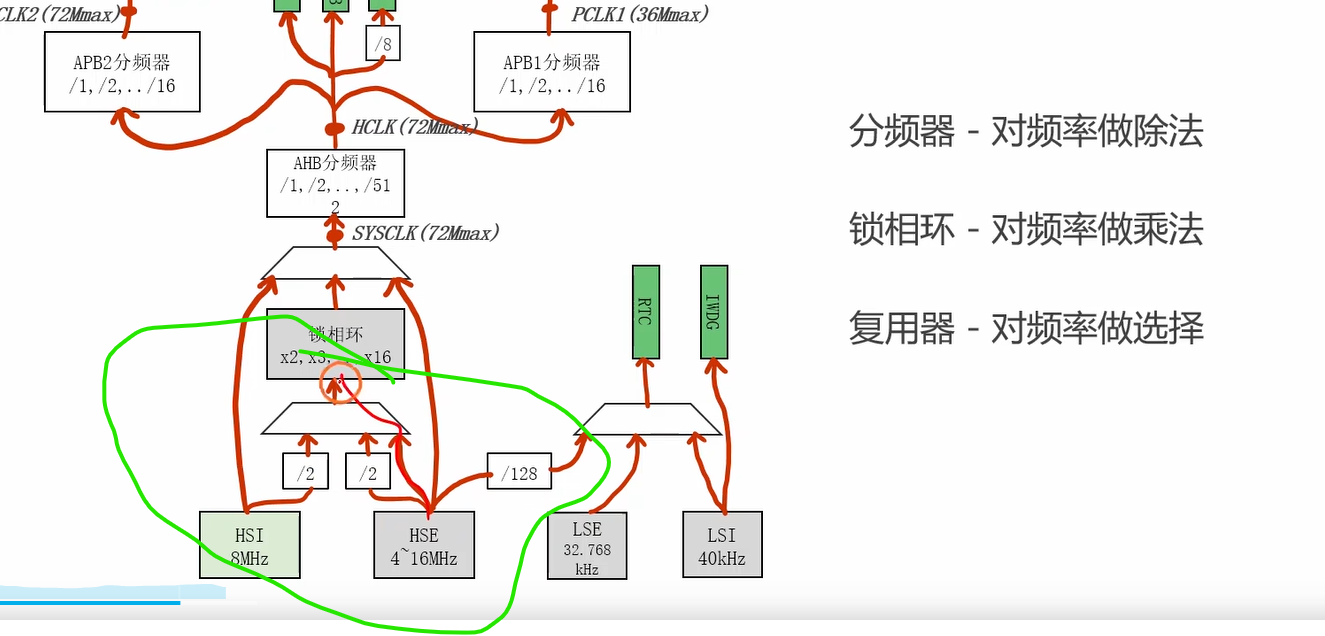

• 分频器 锁相环 复用器

• 树根

也就是时钟 一切外设的核心

有四个时钟源 分为高速外部 高速内部 低速外部 低速内部

为什么 内部有时钟 为什么还有外接时钟呢

内部的时钟精度不高 对精度有要求就外接时钟

接入内部的肯定是高速时钟

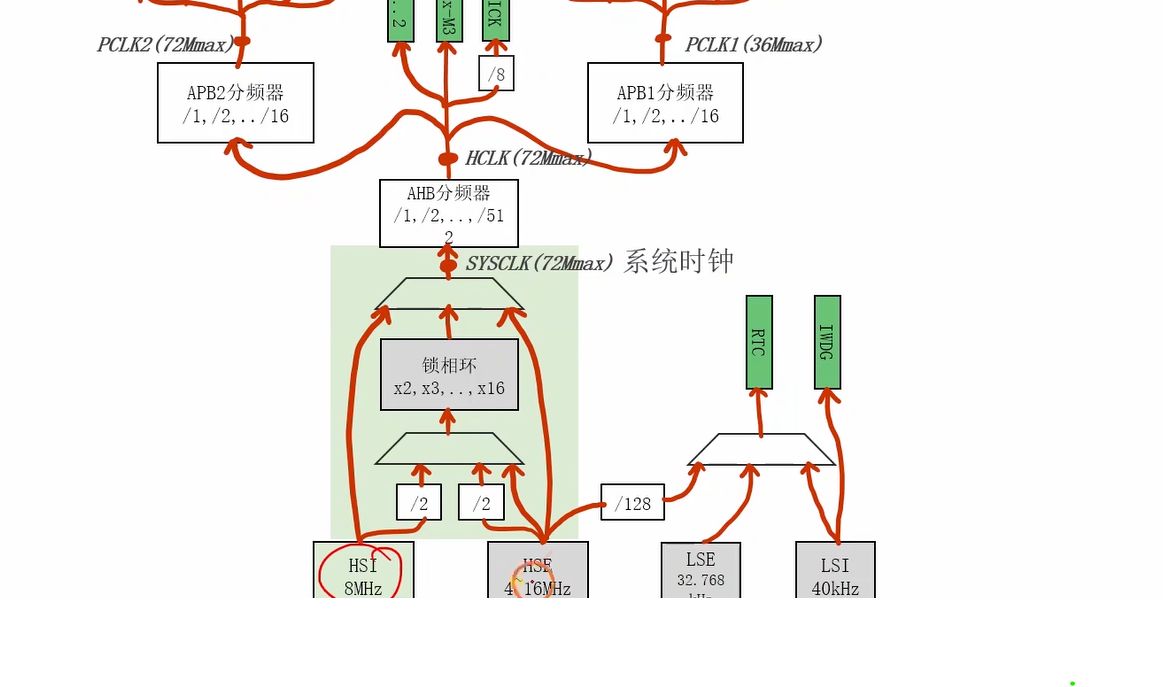

• 树干

对从时钟源获取的时钟进行加工 得到一个系统时钟 SYSCLK

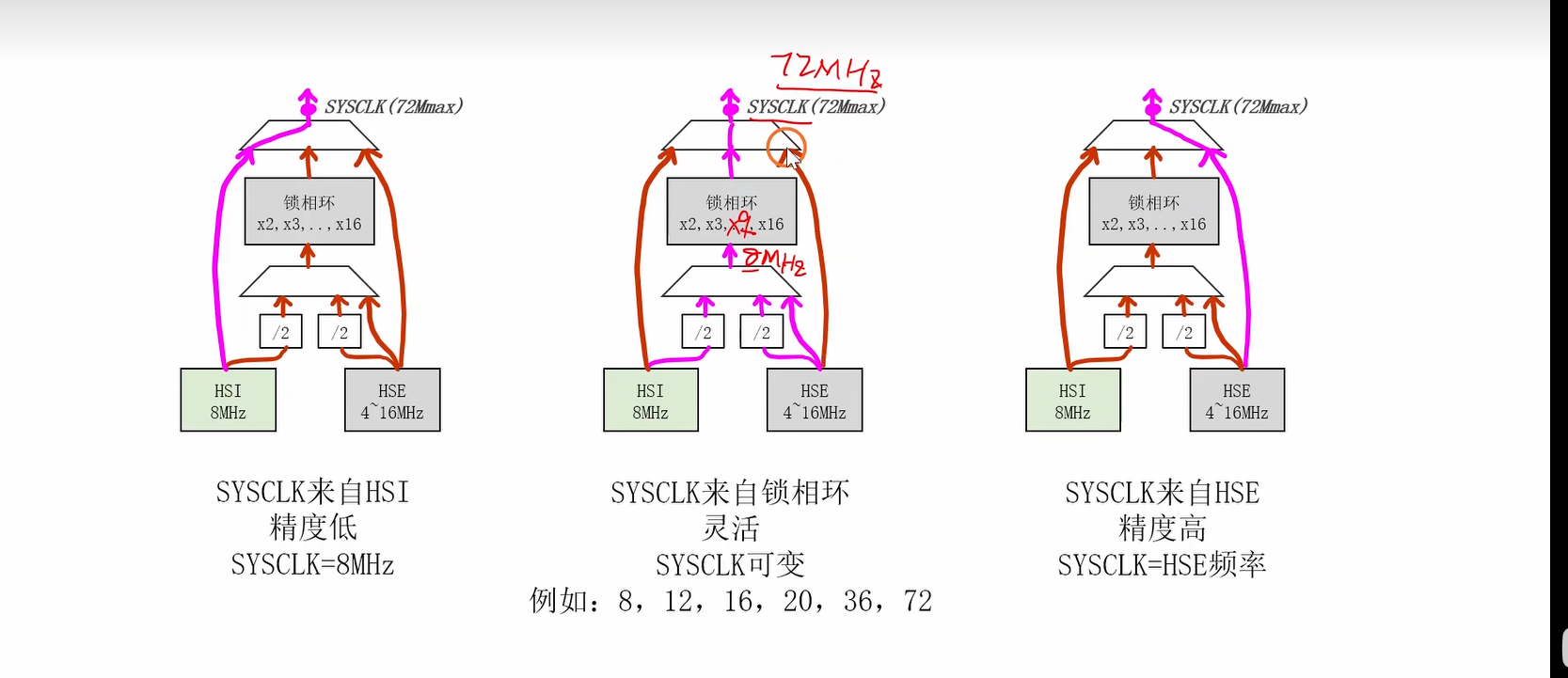

具体怎么实现 有哪些路可以得到这个系统时钟

我们追求精度就使用外部高速晶振 追求更高的频率我们就用树干的高速晶振通过倍频得到的高速频率

没有要求就选择内部高速晶振

内部高速晶振固定为8Mhz 外部高速晶振固定为4-16MHz 直接供给时钟 来自锁相环的就是通过他的倍频得到更高频率的时钟

• 树枝

我们从通过从树干获取来的系统时钟 供给APB1 APB2 AHB

首先通过AHB分频器得到HCLK

在分频给APB2 得到PCLK2 再供给GPIOA　GPIOB　等等一些基本外设

  给PAB1 得到PCLK1　在给一些高级定时器等等一些设备

其中ＡＰＢ１的ＰＣＬＫ１最高频率为３６Ｍｈｚ

其中ＡＰＢ２的ＰＣＬＫ２最高频率为７２Ｍｈｚ

• 时钟的初始化状态

初始化固定默认的８ＭＨｚ

不使用DELay

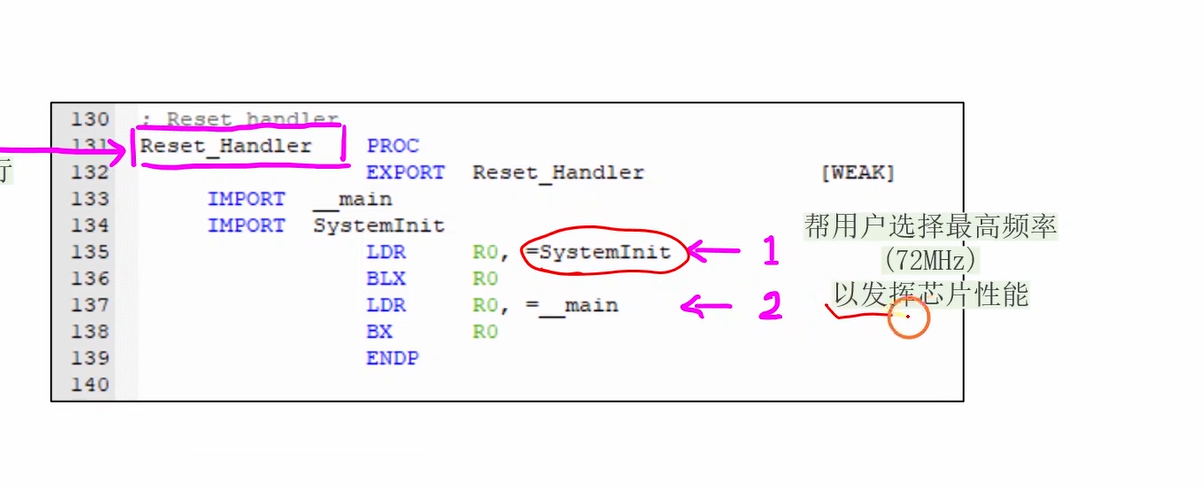

• 标准库的启动代码

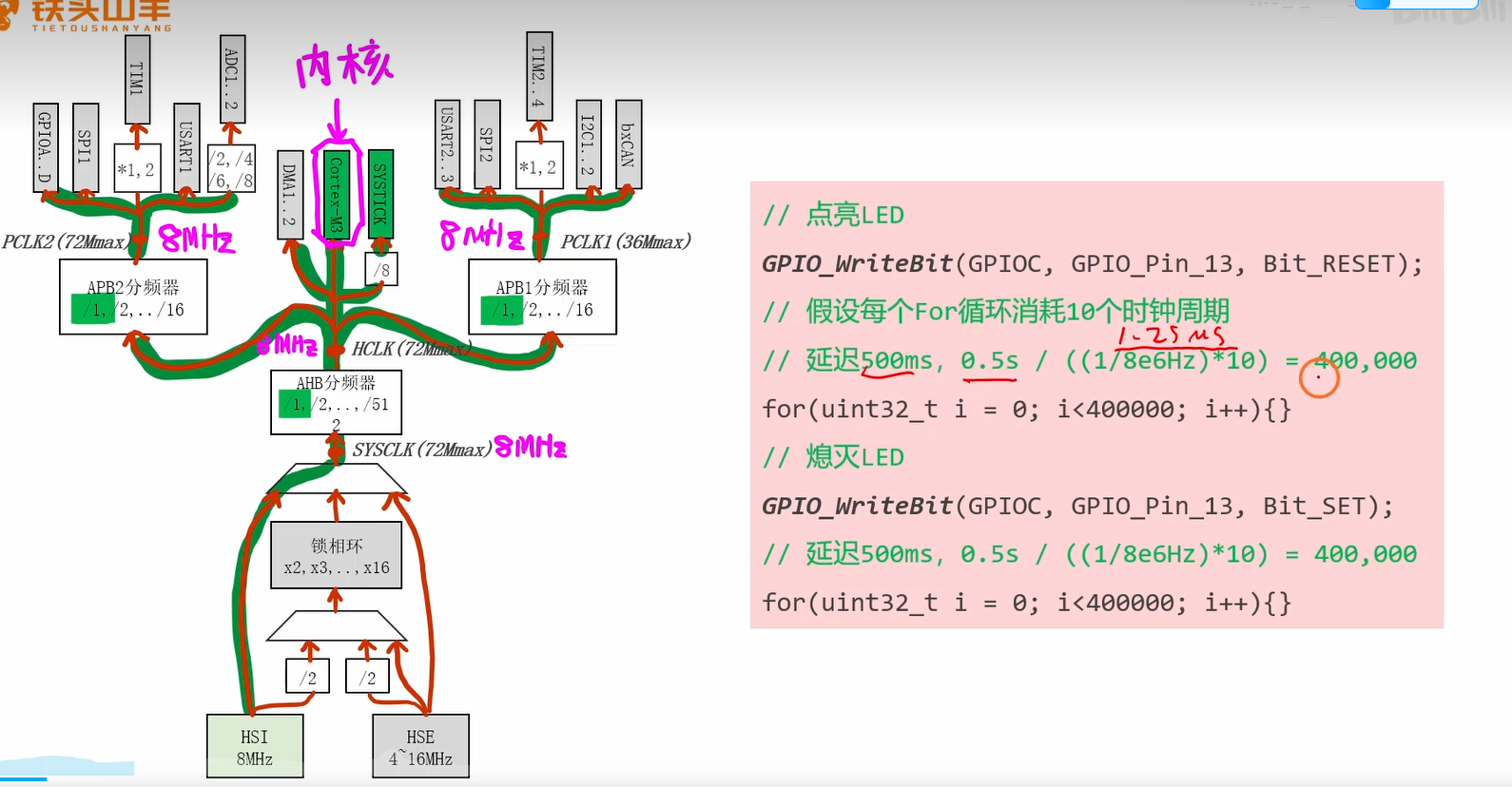

自制延迟函数

我们知道一个时钟周期为８ＭＨＺ分之１，为０.１２５ｕｓ　ｆｏｒ循环为１０个时钟周期所以一个ＦＯＲ循环为１.２５ｕｓ，自制延迟５００ｍｓ，要循环４０００００个１.２５ｕｓ得到延迟５００ｍｓ的功能　　５００ｍｓ／（１／８Ｍｈｚ＊１０）

我们发现延迟的状态不是我们所说的那样　　因为我们上电之后时钟树·固定帮我们　SYSTINME　Ｉｎｉｔ配置成了最高性能的７２ＭＨＺ　首先会执行　SysｔｅｍIniti　初始化　所以频率很快

我们要把自动执行的初始化注释掉　这样就是８Ｍｈｚ的功能去执行我们的ｍａｉｎ函数

而不是５００ｍｓ／（１／７２Ｍｈｚ＊１０）

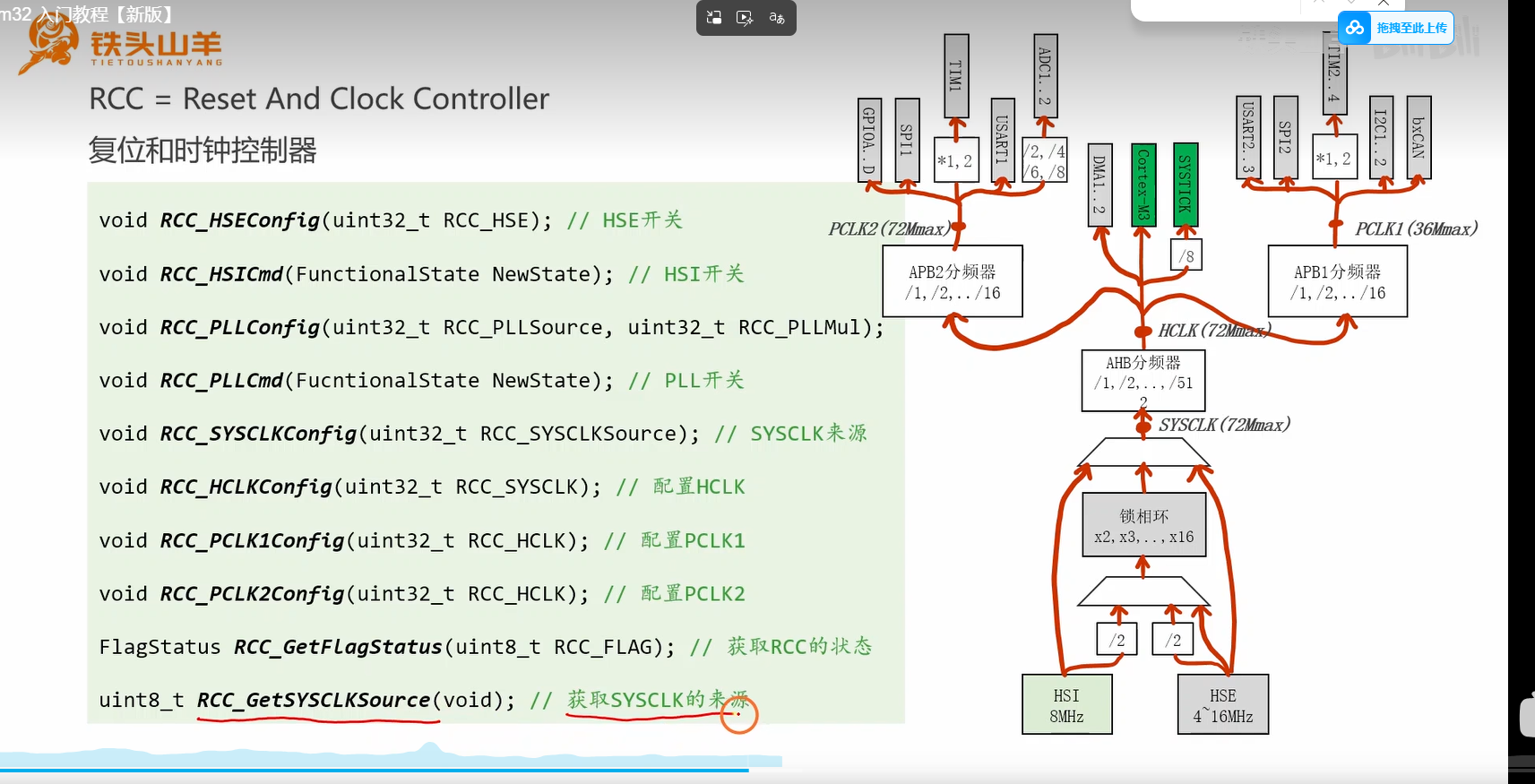

• 时钟树的编程接口

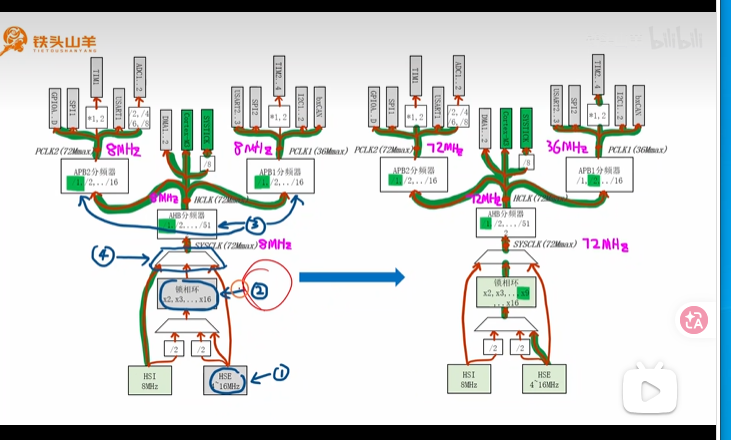

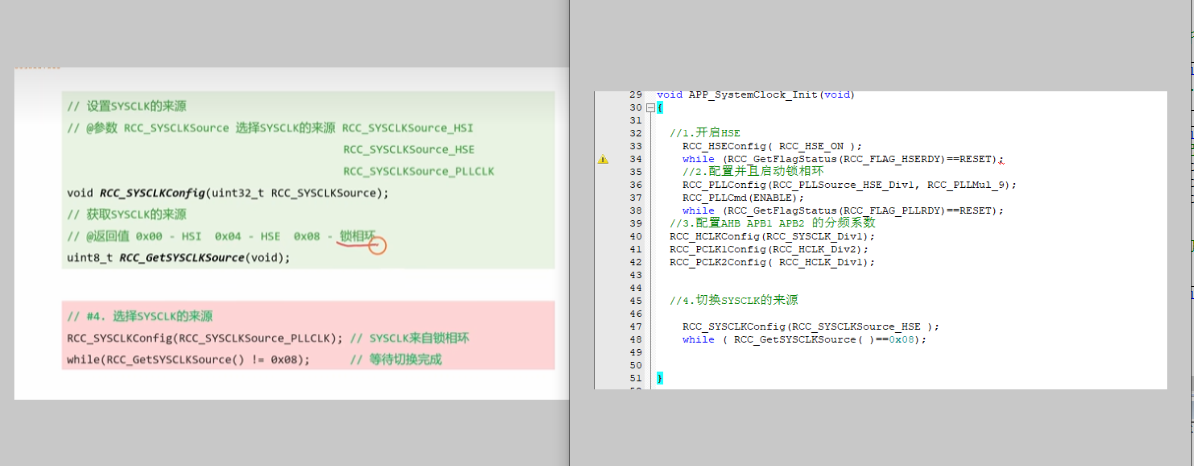

• 配置时钟树

从当前的内部高速时钟切换到外部高速时钟　目的是为了获得更高的精度

从未初始化的８Ｍｈｚ到７２Ｍｈｚ通过程序去配置

　　通过ＲＣＣ库函数从内部的时钟配置为外部高速时钟在通过锁相环倍频到这个芯片的最大性能

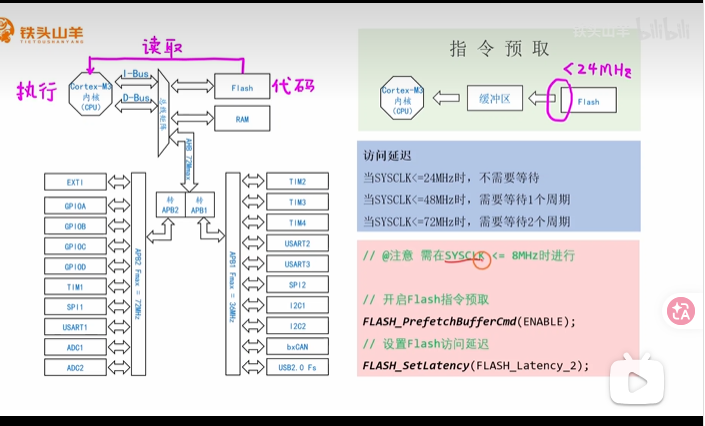

• 配置ＦＬＡＳＨ指令预取
• 指令预取

我们写的程序通过烧录存在ＦＬＡＳＨ中　然后ｃｕＰ从ＦＬａｓｈ中读取执行程序　因为ＦＬＡＳＨ读取程序是很慢的供不上ｃｐｕ读取程序的速度　所以我们会在ＦＬＡＳＨ与内核中加一个缓冲区　

二、指令预取（Prefetch Buffer）是什么？

1. 原理大白话

就是在 Flash 和 CPU 之间加一个高速缓存缓冲区。学霸（CPU）要读下一道题时，缓冲区会提前把后面的几道题（指令）从 Flash 里预存进来，等 CPU 需要时，直接从缓冲区里读，不用再慢吞吞地等 Flash。

• 没开预取：CPU → Flash（慢，每次都要等）
• 开了预取：CPU → 缓冲区（快，提前存好）← Flash（后台慢慢加载）

2. 作用

• 大幅提升程序执行效率，减少 CPU 空转
• 相当于给 Flash 的读取加了个 “流水线”，让 CPU 不用等

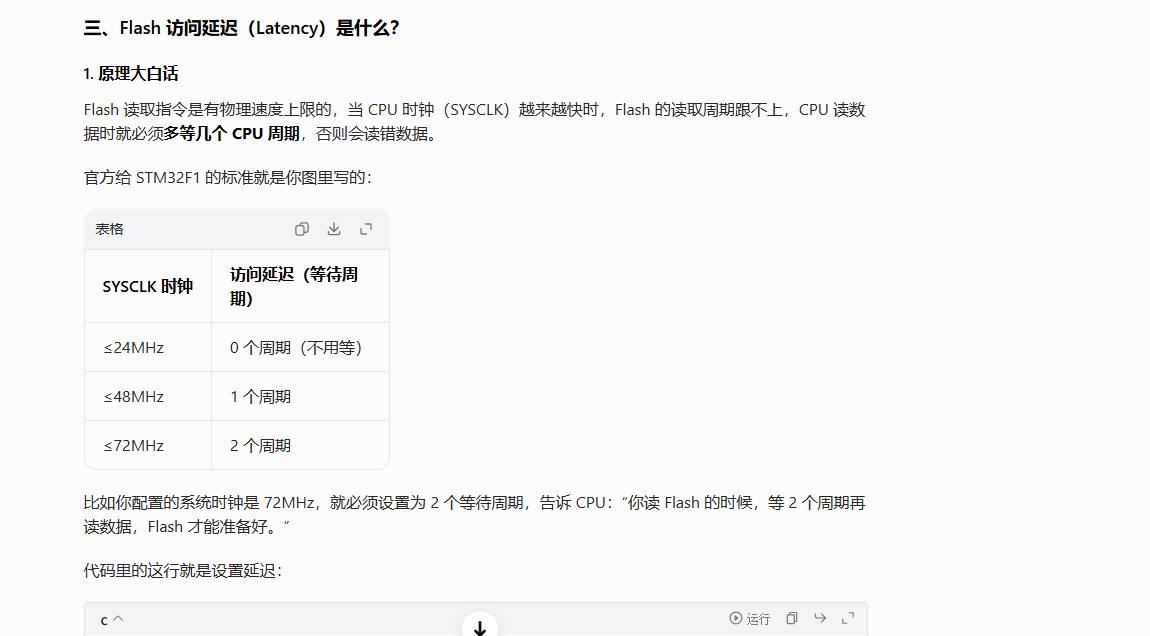

• 延迟访问

我们配置的为从内部的未初始化的内部８Ｍｈｚ的时钟配置为７２ｍｈｚ所以我们要配置ＦＬＡＳＨ访问延迟　也就是要等待两个周期　下面的表格是为了配置时钟要获取的速度要等待的周期时间

　

• 总结

这一节课主要就是为了熟悉自己如何配置标准库的时钟　通过内部自带的８Ｍｈｚ的时钟配置为７２Ｍｈｚ的外部高速时钟　首先选择外部高速时钟　其中有选择锁相环的时钟来源　开启锁相环　设置他的倍频那个然后把分支配置为这个芯片的最大时钟配置　

ｓｔｍ公司帮我们把这个通过ＳＹSｔｉｍIniti准备好了　我们通过关闭自己配置达到他帮我们配置的功能

通过关闭他的配置自制延迟函数实现LED灯的闪烁速度和不关闭对比，发现关闭的使我们想要的　没关闭闪的很快

最后我们通过关闭实现自己配置一系列初始化最后达到和他帮我们初始化的现象一样代表我们配置完成

APB１２分频３６Ｍｈｚ

APB２１分频７２Ｍｈｚ

AHB　１分频７２Ｍｈｚ

之后就是指令预取　和延迟访问

因为ＣＰＵ的读取指令很快　所以我们需要开启缓存区提前把数据放在缓冲区让ＣＰｕ直接读取　从而不会让ｃｐｕ空转导致浪费资源

延迟访问就是规定要等几个周期ｆｌａｓｈ就把程序准备好了ＣＰＵ就可以读取了　实现无缝隙衔接
