1、寄存器总结

1.1 常用 SFR 汇总表格

SFR类别	寄存器	功能
定时器/计时器	TCON	定时器控制
定时器/计时器	TMOD	定时器模式控制
中断系统	IE	中断允许控制
中断系统	IP	中断优先级设置
串行通信	SCON	串口控制

1.2 TCON（定时器 控制寄存器）

1. TCON功能：主要用于控制定时器的启动、停止和外部中断的触发与响应。

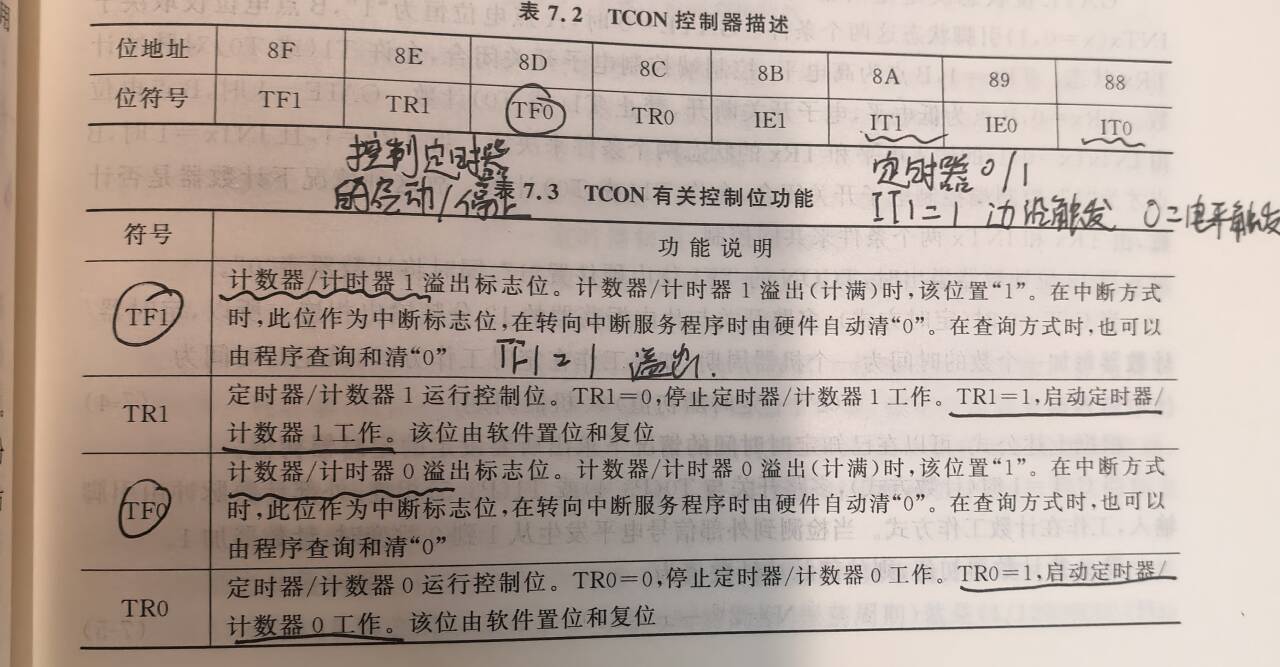

2.TCON有关控制位功能

1.3 TMOD （定时器/计数器控制寄存器）

1.TMOD：用于选择定时器/计数器T0、T1的工作模式及工作方式。是一位8位寄存器。

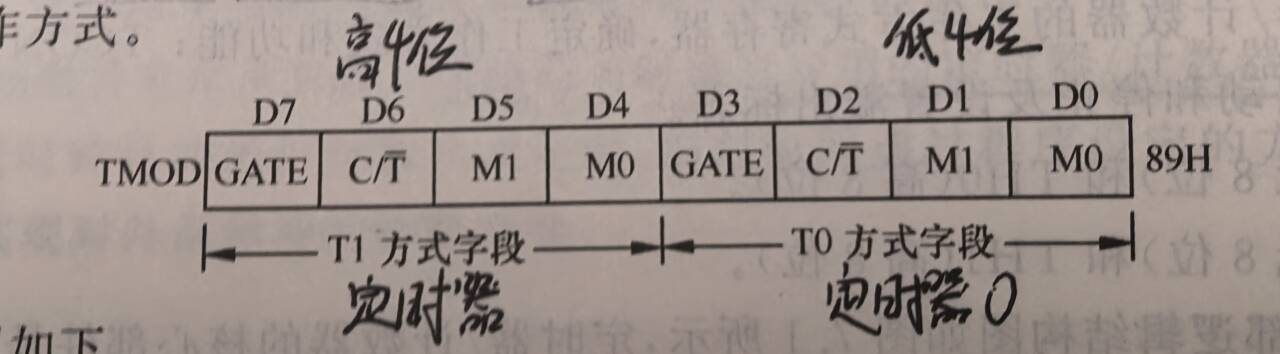

2.TMOD字段的描述：

各字段说明：
(1) GATE：门控位。
GATE=0 ：以TRx(x=0，1)来启动定时器/计数器运行。
​GATE=1 ：用外部中断引脚启动定时器/计数器运行。
(2) C/T̄：计数器模式和定时器模式选择位
C/T̄=1 ：计数工作方式
C/T̄=0 ：定时工作方式
(3)M1、M0：工作方式选择位。

1.TMOD的4种工作方式

M1         M0	工作方式	功能	最大计数值
0            0	方式0	13位定时器/计数器	M=2^13=8192
0            1	方式1	16位定时器/计数器	M=2^16=65536
1            0	方式2	可自动重装初值的8位计数器	M=2^8=256
1            1	方式3	仅适用于T0	M=2^8=256

1.4 IE（A8H）（中断允许寄存器）

1.EA：CPU的中断开放/禁止总控制位。EA=0，禁止所有中断；EA=1，开放中断。
2.ET1：允许或禁止定时器/计数器1溢出中断（外部中断）。ET1=0，禁止中断；EX1=1，允许中断。
3.EX1：允许或禁止外部中断1溢出中断（外部中断）。ET1=0，禁止中断；EX1=1，允许中断。
4.ET0：允许或禁止定时器/计数器0溢出中断（外部中断）。ET0=0，禁止中断；EX0=1，允许中断。

1.5 IP（中断优先级寄存器）

1.MCS-51单片机设有两级优先级，即高优先级中断和低优先级中断，提供俩级中断嵌套。

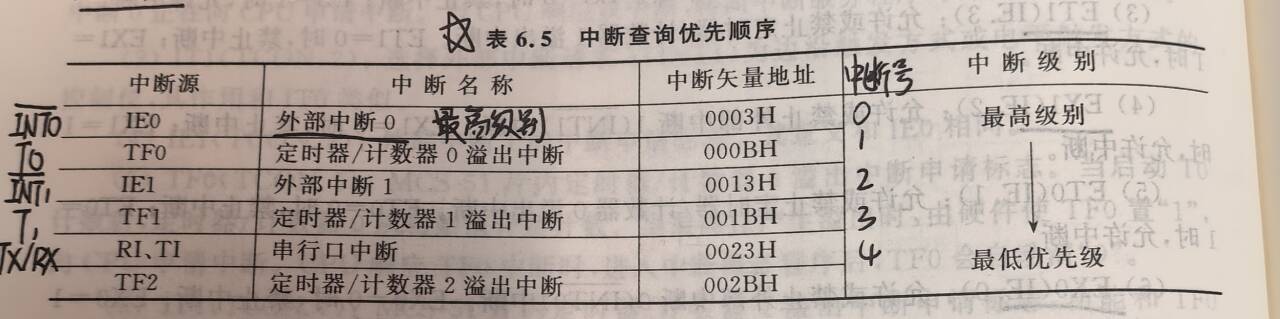

2.中断查询优先顺序

中断源	中断名称	中断矢量地址	中断号	中断级别
IE0	外部中断0	0003H	0	最高级别
TF0	定时器/计数器0溢出中断	000BH	1
IE1	外部中断1	0013H	2
TF1	定时器/计数器1溢出中断	001BH	3
RI,TI	串行口中断	0023H	4
TF2	定时器/计数器2溢出中断	002BH		最低优先级

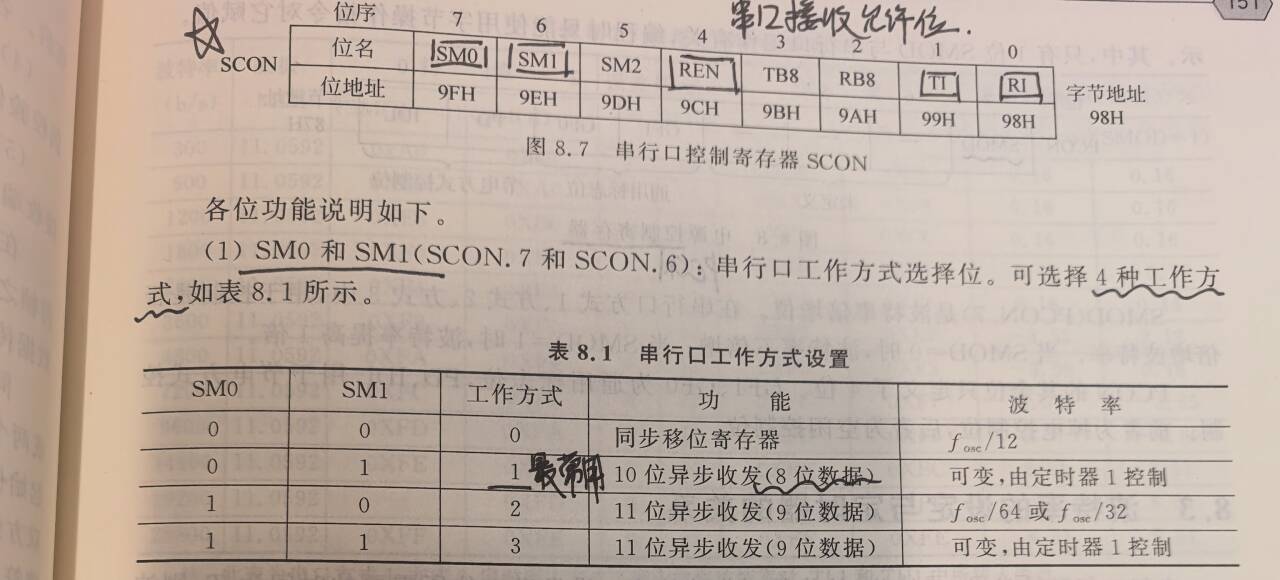

1.6 SCON（特殊功能寄存器）

2、中断总结

2.1 基本概念

1.中断是指单片机的CPU在执行程序的过程中，外部有一些事件变化，如数据采集结束、电平变化、定时器/计数器溢出等，要求CPU立即处理。

2.中断后转向执行的程序叫做中断服务或中断处理程序。

3.CPU暂时中断当前的中断服务工作，转而处理优先级比它高的中断事件，处理完毕，再回到原来被中断的地方，继续原来的中断处理工作。这样的过程称为中断嵌套。

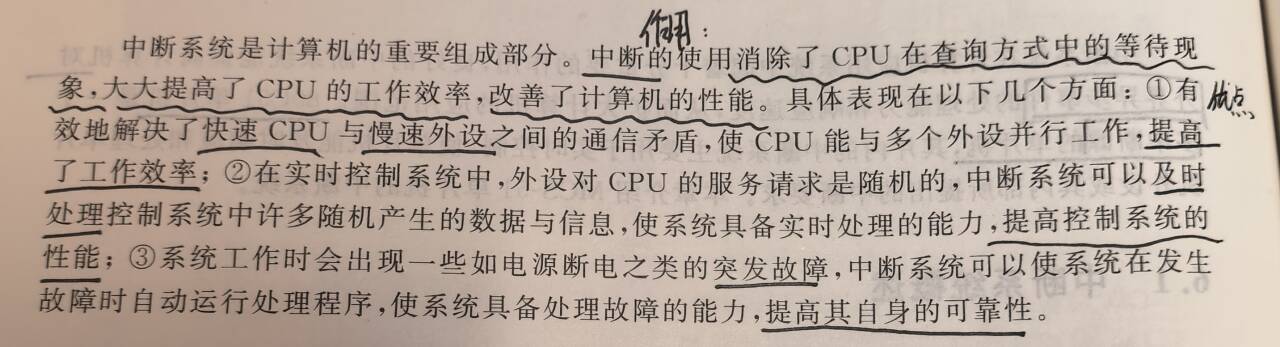

4.中断的作用：

5.中断源：引起中断的原因，或发出中断请求的中断来源。

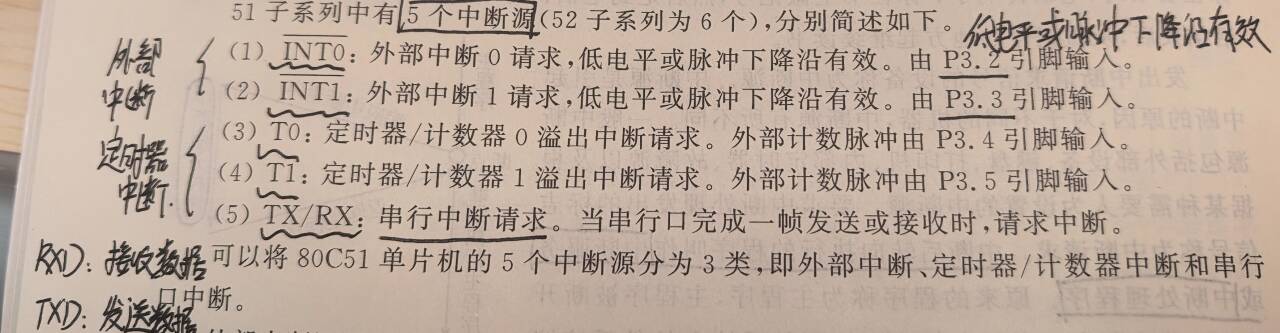

2.2 5个中断源

2.3 中断源优先级顺序

3、IO端口总结

3.1 I/O端口基本概念

1.单片机是通过I/O端口实现对外部控制和信息交换的

2.单片机I/O端口分为串行口和并行口

3.2 P0口

1.P0口：双向8位三态I/O口，访问地址是80H，位地址范围是80H~87H。

2.P0口作为单片机系统复用的地址/数据总线使用，“控制”信号为“1”，打向上面。

3.P0作为地址/数据复用口时，输出低8位地址。

4.P0端口需要接上拉电阻才能，有高电平输出。

3.3 P1口

1.P1口是准双向口，字节地址为90H，位地址为90H~97H，能读引脚和读锁存器。

2.输入时，先写入“FF”。

3.P1口位电路由1个数据输出锁存器、2个数据输入缓冲器和输出驱动电路三部分组成。

4.P1 口作为输出口时,若 CPU =“1”，输出高电平；若 CPU =“0”，输出低电平。P1 口作为输入口时，分为“读锁存器”和“读引脚”两种方式。读引脚”时，先向锁存器写“1”，P1 口是准双向口,有内部上拉电阻,没有高阻抗 输入状态,只能作为通用 I/O 口使用。

3.4 P2口

1.P2口是双功能口，字节地址A0H。

2.输出地址高8位。

3.5 P3口

1.P3字节地址B0H，位地址B0H~B7H

2.(1)P3.0-RXD：串行数据接收口。
(2)P3.1-TXD：串行数据发送口。
(3)P3.2-INT0：外部中断0输入。
(4)P3.3-INT1：外部中断1输入。
(5)P3.4-T0：计数器0计数输入。
(6)P3.5-T1：计数器1计数输入。
(7)P3.6-WR：外部RAM写选通信号。
(8)P3.7-RD：外部RAM读选通信号。

3.6 四个并行I/O端口概述

端口	第二功能	内部上拉	是否需上拉电阻	主要用途
P0	地址/数据总线	无	是	总线通信、扩展外设
P1	无	有	否	普通I/O控制（LED、按键）
P2	地址高位	有	否	外扩地址线、高位地址输出
P3	串口、中断等	有	否	第二功能控制（串口、中断、WR、RD）
