🔥 内容介绍

一、引言

在现代科技领域，从电机、传感器到磁共振成像（MRI）设备，圆柱形永磁体都有着广泛应用。深入了解圆柱形永磁体的磁场分布，对于优化相关设备性能、提升系统效率至关重要。磁场建模作为研究永磁体磁场特性的重要手段，能够通过数学模型精确描述磁场分布规律，为工程设计和科学研究提供有力支持。

二、圆柱形永磁体磁场基础理论

1. 永磁体基本原理

   ：永磁体能够产生持久磁场，这源于其内部磁畴的有序排列。在圆柱形永磁体中，磁畴沿特定方向（通常为轴向）取向，使得永磁体两端呈现出明显的磁极，进而产生磁场。

2. 磁场基本定律

   ：描述磁场特性需依据安培环路定理和高斯磁定律。安培环路定理表明，磁场强度沿闭合回路的线积分等于该回路所包围的电流代数和乘以磁导率。而高斯磁定律指出，通过任意闭合曲面的磁通量恒为零，意味着磁场是无源场。这些定律为建立圆柱形永磁体磁场模型奠定了理论基石。

三、圆柱形永磁体磁场建模方法

1. 解析法建模
   • 原理

     ：基于电磁学基本理论和数学推导，通过建立合适的坐标系（常采用圆柱坐标系），对圆柱形永磁体产生的磁场进行精确数学描述。例如，对于无限长圆柱形永磁体，可利用毕奥 - 萨伐尔定律和叠加原理，结合磁荷观点或分子电流观点，推导出其磁场分布的解析表达式。在磁荷观点下，将永磁体等效为分布在表面的磁荷，通过库仑定律计算磁荷产生的磁场，再积分得到整个永磁体的磁场。

   • 优势与局限

     ：解析法的优势在于能获得磁场的精确数学表达式，可直观分析磁场与永磁体参数（如半径、长度、磁化强度等）的关系。然而，该方法仅适用于几何形状规则、边界条件简单的情况。对于复杂形状或实际应用中的有限长永磁体，解析推导会变得极为困难甚至无法进行。

2. 数值法建模
   • 有限元法（FEM）

     ：将圆柱形永磁体及周围空间离散为有限个单元，对每个单元建立磁场方程，通过求解大型线性方程组得到整个区域的磁场分布。在有限元分析软件（如 COMSOL Multiphysics、ANSYS Maxwell 等）中，首先创建永磁体及周围空间的几何模型，然后划分网格，定义材料属性（如永磁体的磁化强度、相对磁导率等）和边界条件（如无穷远处磁场为零），最后求解磁场。有限元法能处理复杂几何形状和边界条件，精度高，但计算量大，对计算机性能要求高。

   • 边界元法（BEM）

     ：只需对永磁体表面进行离散，将磁场求解问题转化为边界积分方程的求解。与有限元法相比，边界元法降低了问题的维度，计算量相对较小，尤其适用于开域问题。但边界元法的积分方程处理较为复杂，对奇异积分的计算要求较高。

四、影响圆柱形永磁体磁场分布的因素

1. 几何参数
   • 长度与半径

     ：永磁体长度增加，其轴向磁场强度在一定范围内增强，且磁场分布更加均匀；半径增大，径向磁场分量会相应增大。例如，在电机设计中，适当增加永磁体长度可提高电机的转矩输出，而调整半径有助于优化电机的气隙磁场分布。

   • 形状

     ：除标准圆柱形外，改变永磁体的形状（如采用锥形、阶梯形等）会显著影响磁场分布。锥形永磁体可产生非均匀磁场，适用于特定的磁聚焦或磁场梯度需求场景。

2. 材料特性
   • 磁化强度

     ：磁化强度是永磁体的关键参数，决定了磁场的强弱。不同材料（如铁氧体、钕铁硼等）具有不同的磁化强度，钕铁硼永磁体因其高磁化强度，能产生较强磁场，广泛应用于高性能电机和磁悬浮系统。

   • 磁导率

     ：永磁体的相对磁导率影响其与周围介质的磁相互作用。相对磁导率高的永磁体，磁场更集中在自身及附近区域，有利于提高磁场利用率。

五、磁场建模的应用

1. 电机设计

   ：在电机中，精确的磁场模型有助于优化永磁体的布局和尺寸，提高电机效率、降低损耗。通过模拟不同设计方案下的磁场分布，工程师可调整永磁体参数，使电机磁场更均匀，减少转矩波动，提升电机性能。

2. 传感器研发

   ：在磁传感器（如霍尔传感器、磁通门传感器等）设计中，依据永磁体磁场模型能准确分析传感器所在位置的磁场特性，优化传感器结构和参数，提高传感器的灵敏度和精度。

3. MRI 设备

   ：MRI 设备利用强磁场和射频脉冲获取人体内部图像。圆柱形永磁体作为 MRI 设备的磁场源，其磁场建模可帮助工程师设计出满足均匀性和强度要求的磁场，确保成像质量。

六、结论

圆柱形永磁体的磁场建模研究通过解析法和数值法等手段，深入揭示了永磁体磁场分布规律及其影响因素。这些研究成果在电机、传感器、MRI 等众多领域有着广泛应用，为相关设备的优化设计和性能提升提供了关键支持。未来，随着科技的不断发展，对圆柱形永磁体磁场特性的研究将更加深入，磁场建模方法也将不断创新和完善，以满足日益复杂的工程需求。

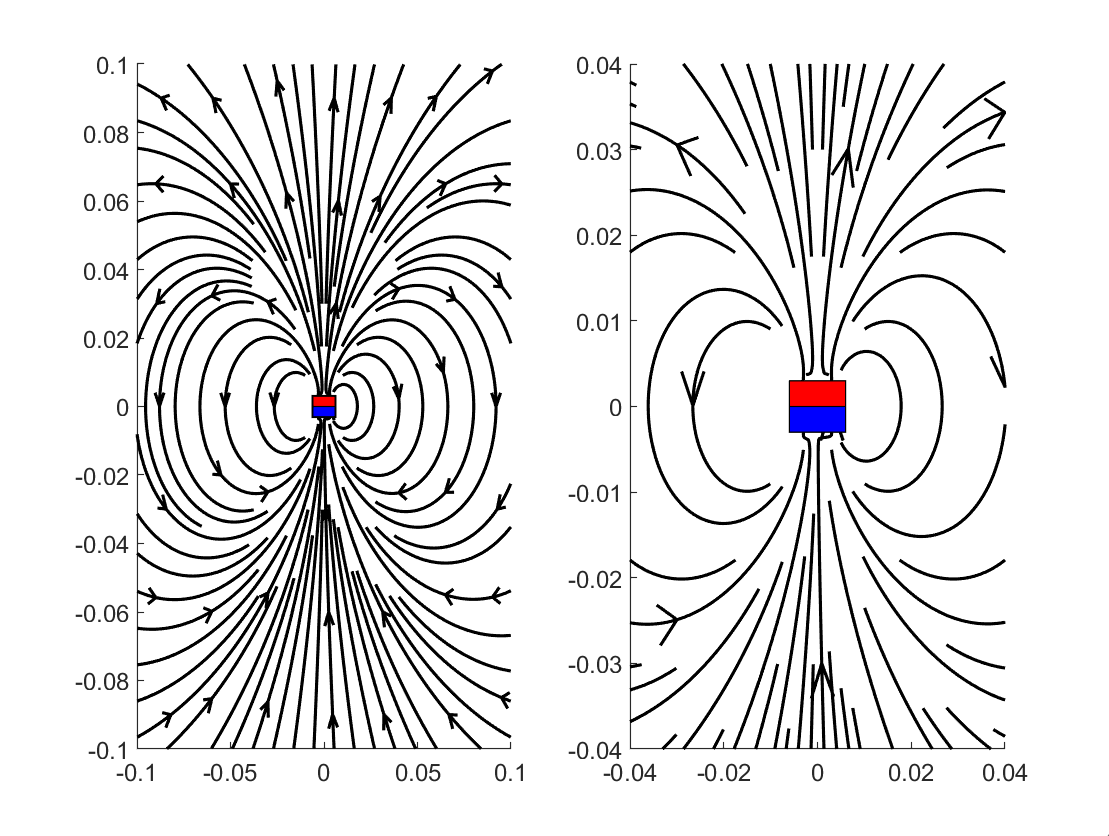

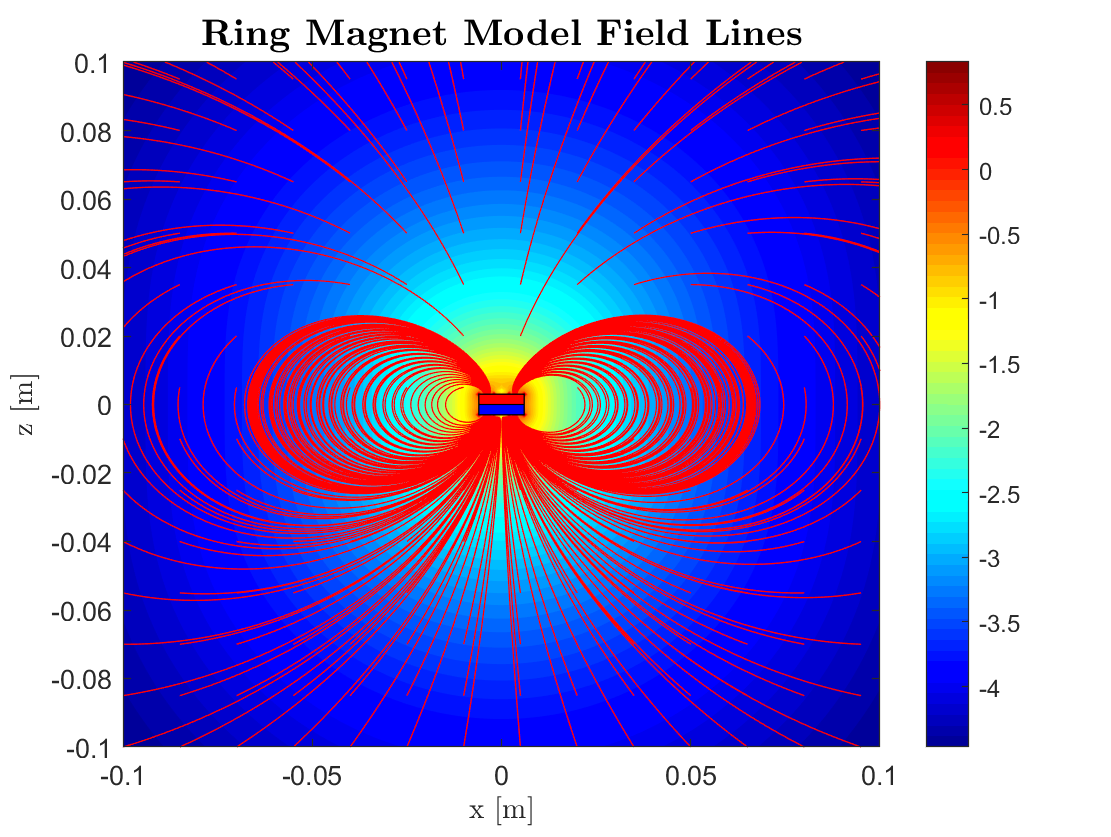

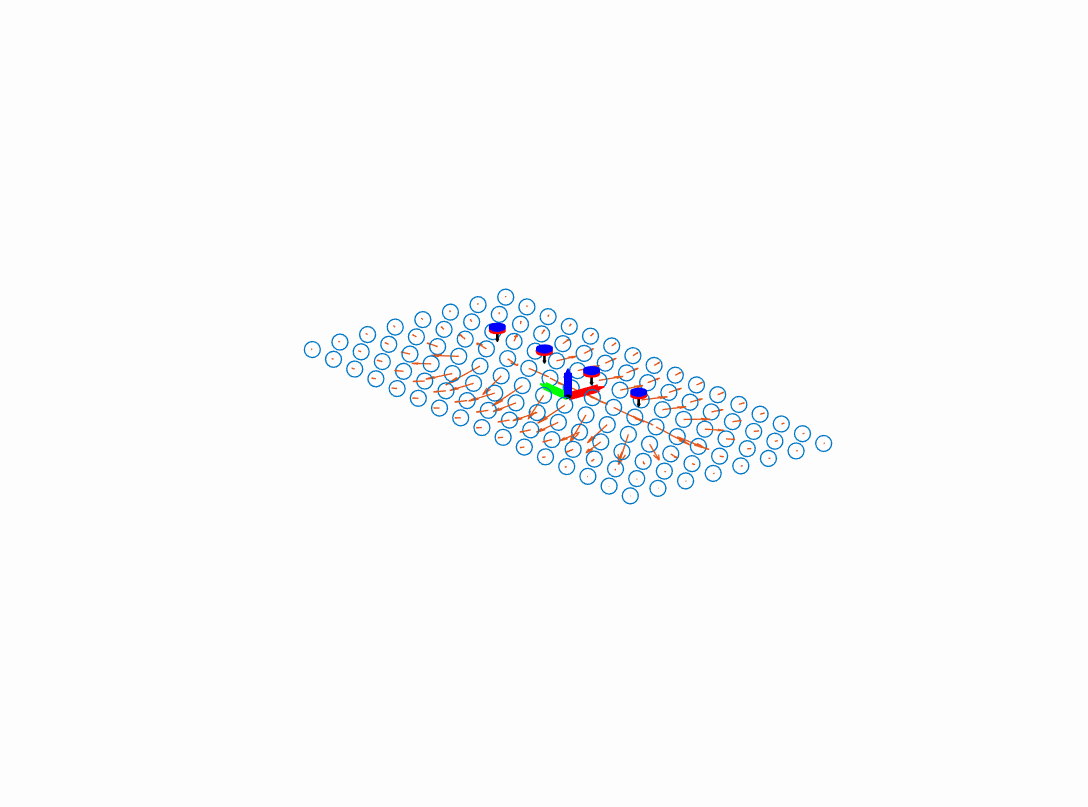

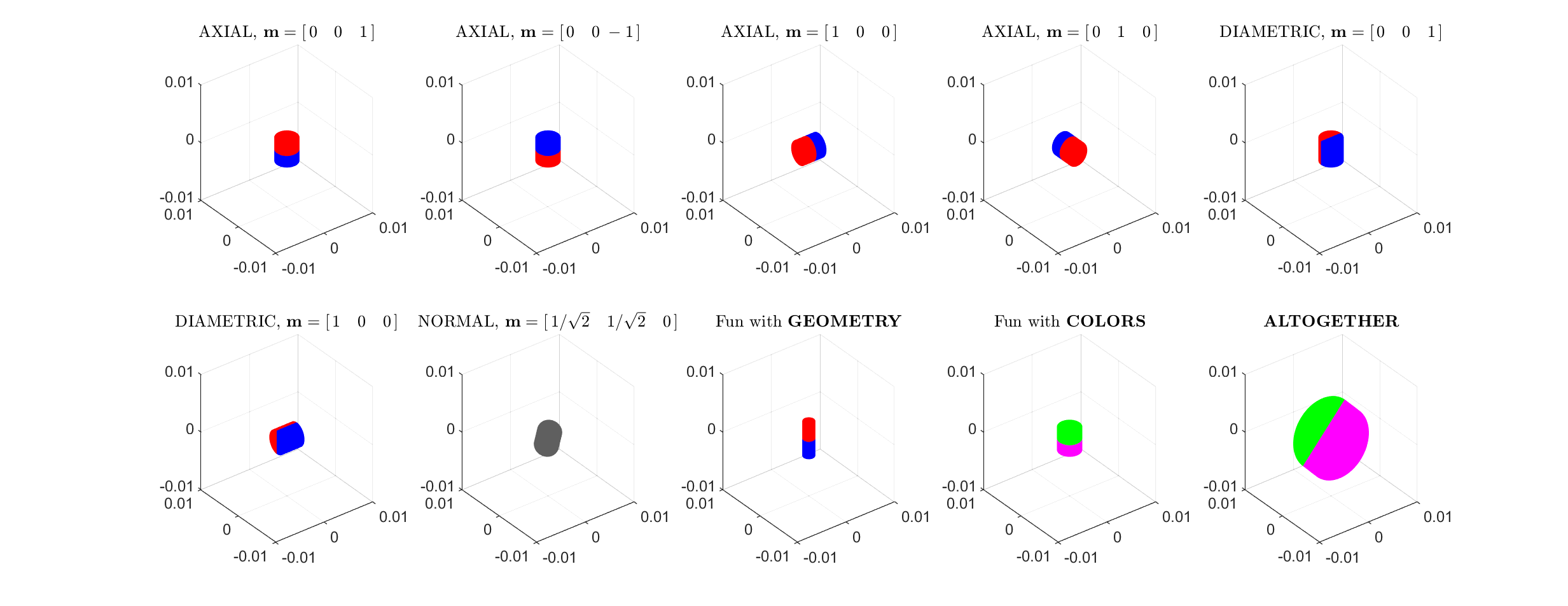

⛳️ 运行结果

🔗 参考文献

[1]周恩权,郑仲桥,张燕红,等.圆柱形永磁体磁场建模及仿真研究[J].河南科技, 2017(21):5.DOI:10.3969/j.issn.1003-5168.2017.21.054.
