四、OLED

4.1 调试方式

串口调试:通过串口通信,将调试信息发送到电脑端,电脑使用串口助手显示调试信息

显示屏调试:直接将显示屏连接到单片机,将调试信息打印在显示屏上

Keil调试模式:借助Keil软件的调试模式,可使用单步运行、设置断点、查看寄存器及变量等功能

4.2 OLED简介

OLED:有机发光二极管

OLED显示屏:性能优异的新型显示屏,具有功耗低、响应速度快、宽视角、轻薄柔韧等特点

供电:3~5V,通信协议:I2C/SPI,分辨率:128*64

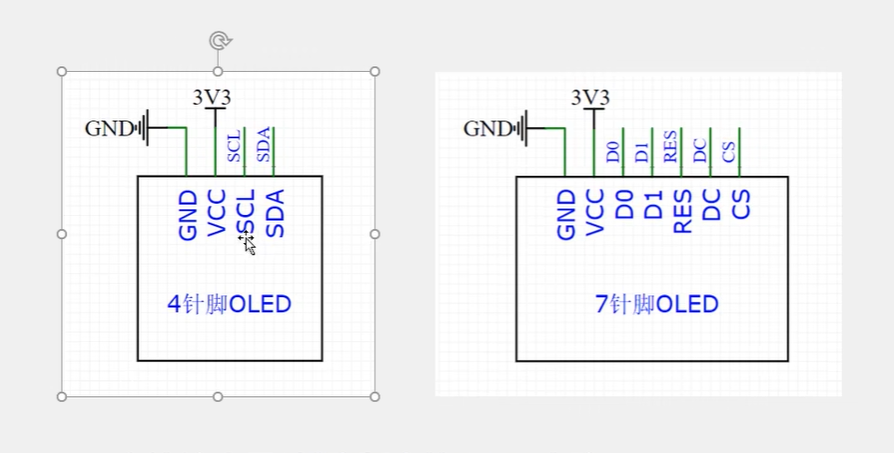

4.3 硬件电路

4针脚:SDL、SDA:I2C通信协议引脚

7针脚:D0~Cs:SPI通信协议的引脚

4.4 OLED实战

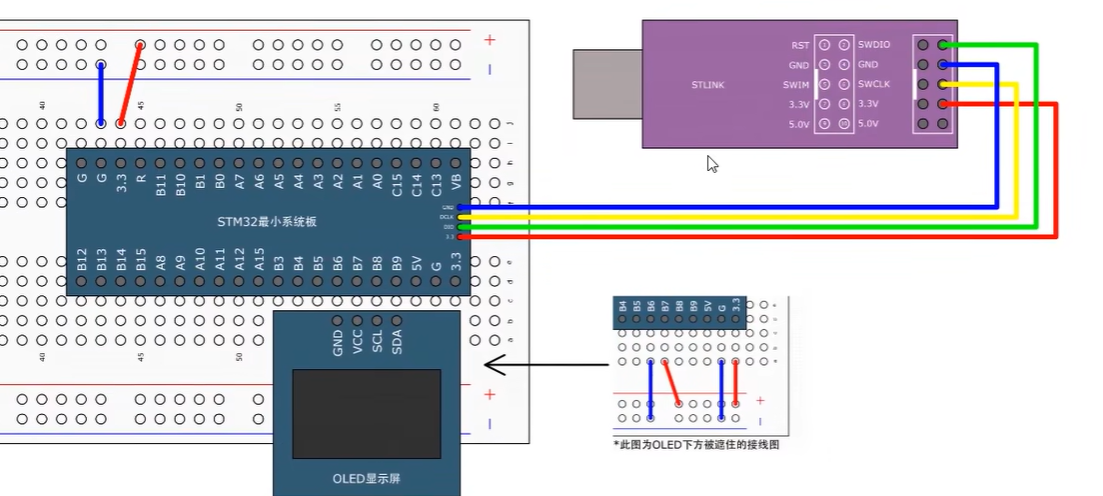

接线图:

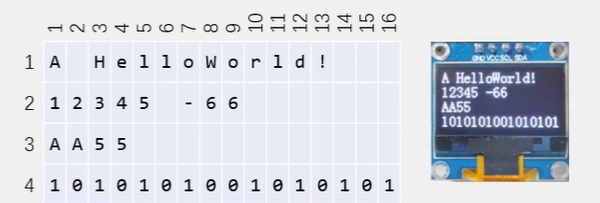

OLED库函数:

B6和B7不进行初始化,默认浮空输入模式,不输入电平

/*引脚配置*/
#define OLED_W_SCL(x)       GPIO_WriteBit(GPIOB, GPIO_Pin_8, (BitAction)(x))
#define OLED_W_SDA(x)       GPIO_WriteBit(GPIOB, GPIO_Pin_9, (BitAction)(x))

此处的宏定义是定义SCL和SDA引脚接在哪个IO口上,此处使用的是B8和B9

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    OLED_W_SCL(1);
    OLED_W_SDA(1);
}

此处是将B8和B9两个IO口配置为开漏输出的模式,此处使用开漏输出模式是因为I2C协议的硬性要求,I2C是半双工,多设备共用总线,使用的时候,谁占用总线,谁就拉低电平,外部需要接拉高电阻,空闲时候是高电平,而推挽模式下容易造成OLED不应答以及短路烧毁芯片的情况。

OLED.Font.h中存放的是OLED字库数据

完整代码:

/*引脚初始化*/
void OLED_I2C_Init(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_Init(GPIOB, &GPIO_InitStructure);

    OLED_W_SCL(1);
    OLED_W_SDA(1);
}

如果超出长度,就会把高位的数字切掉,比如123变为23

OLED_Clear();函数会将屏幕上的内容清楚
