一、ESP32-S3功能

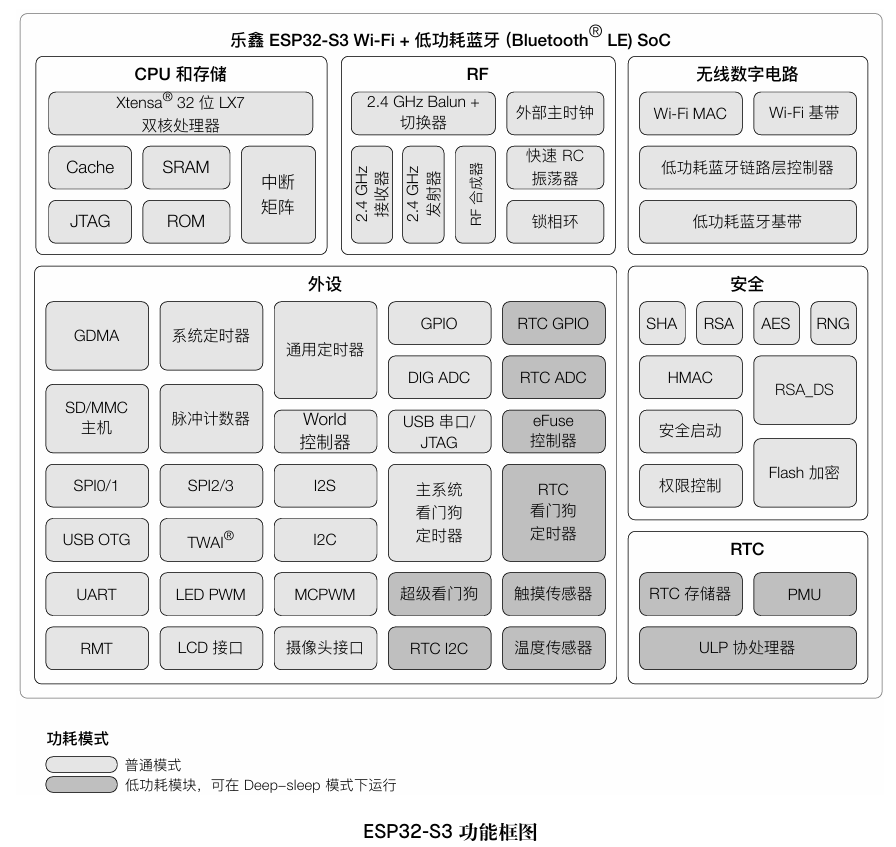

1、芯片框图

2、CPU 和存储（性能核心）

处理器：
  Xtensa 32 位 LX7 双核处理器，主频最高 240MHz，支持单精度 FPU 和向量指令扩展，适合轻量级 AI / 信号处理。
片上资源：
  512KB SRAM（TCM 紧耦合内存，零等待访问）
   384KB ROM（固化启动代码与驱动）
  Cache 缓存、JTAG 硬件调试接口、中断矩阵
扩展能力：
  支持外接 Octal PSRAM（最高 16MB）和 Flash（最高 16MB），为大程序 / AI 模型提供空间。

3、RF 射频 & 无线数字电路（通信核心）

RF 模块：集成 2.4GHz Balun、收发器、RF 合成器、快速 RC 振荡器与锁相环，无需外部射频匹配电路。
无线数字电路：
  Wi-Fi：802.11b/g/n 协议栈，含 MAC、基带控制器 。
  蓝牙：BLE 5.0 低功耗链路层控制器 + 基带，无经典蓝牙，专注低功耗物联网场景 。

4、外设模块（功能扩展核心）

分为通用外设（浅灰色）和低功耗外设（深灰色，可在 Deep-sleep 模式运行）：

类别	关键外设	应用场景
通信接口	USB OTG、UART、SPI/I2S/I2C、SD/MMC	USB 设备 / 主机、高速数据传输、屏幕驱动
控制与计时	定时器、PWM、RMT、TWAI（CAN）	电机驱动、红外遥控、工业总线通信
传感与采集	ADC/DAC、触摸传感器、温度传感器、DIG ADC	模拟信号采集、电容按键、环境监测
显示接口	LCD 接口、摄像头接口	8080 并行屏、摄像头图像采集
安全与调试	JTAG、GDMA、看门狗	硬件调试、DMA 数据搬运、死机复位保护

5、安全模块（数据保护核心）

对称加密：AES 硬件加速器
非对称加密：RSA 签名验证、RSA_DS 数字签名 。
哈希算法：SHA、HMAC 。
安全功能：安全启动、Flash 加密、权限控制、RNG 真随机数生成器，为量产固件提供完整安全防护。

6、RTC 与低功耗子系统（功耗优化核心）

ULP 超低功耗协处理器：独立的 8 位 RISC 内核，可在主 CPU 休眠时运行简单逻辑（如按键唤醒、传感器采集），功耗仅数微安。
其他模块：RTC 存储器、PMU 电源管理单元、RTC GPIO/ADC/I2C，支持多种低功耗模式（Light-sleep/Deep-sleep）。

二、ESP32-S3特性

1、WiFi

支持IEEE802.11b/g/n 协议。
在2.4GHz频带支持20MHz和40MHz频宽。
支持1T1R模式，数据速率高达150Mbps。
无线多媒体(WMM)。
帧聚合(TX/RXA-MPDU, TX/RX A-MSDU)。
立即块确认(ImmediateBlock ACK)。
分片和重组(Fragmentation/defragmentation)。
Beacon 自动监测（硬件TSF）。
4个虚拟Wi-Fi接口。
同时支持基础结构型网络(InfrastructureBSS) Station 模式、SoftAP 模式和 Station + SoftAP 混杂模式请注意ESP32-S3在Station 模式下扫描时，SoftAP信道会同时改变。
天线分集。
802.11mc FTM。

2、蓝牙

低功耗蓝牙(Bluetooth LE)：Bluetooth 5、Bluetooth Mesh。
高功率模式，发射功率最高20dBm。
速率支持125Kbps、500Kbps、1Mbps、2Mbps。
广播扩展(LEAdvertising Extensions)。
多广播(Multiple Advertising Sets)。
信道选择(LEChannelSelection Algorithm #2)。
Wi-Fi 与蓝牙共存，共用同一个天线。

3、CPU 和存储

Xtensa® 32 位 LX7 双核处理器。
时钟频率：最高240MHz。
CoreMark® 得分：双核，主频240MHz：1329.92CoreMark；5.54 CoreMark/MHz。
五级流水线架构。
128 位数据总线位宽，专用的SIMD指令。
单精度浮点运算单元(FPU)。
超低功耗协处理器(ULP)：ULP-RISC-V 协处理器，ULP-FSM 协处理器。
通用DMA控制器(简称GDMA)，5个接收通道和5个发送通道。
L1 cache。
ROM：384KB。
SRAM：512 KB。
RTCSRAM：16KB。
4096 位eFuse存储器，用户可用的高达1792位。
支持SPI协议：SPI、DualSPI、QuadSPI、OctalSPI、QPI、OPI，可外接flash、片外RAM和其他SPI设备。
引入cache机制的flash控制器。
支持flash在线编程。

4、外设

45个可编程GPIO：
  4个strapping 管脚。
  分配给封装内存储器的GPIO管脚。
     6个用于连接封装内封装内flash或PSRAM封装内flash。
     7个用于同时连接封装内封装内flash和PSRAM封装内flash。
通讯接口：
   3个UART。
   2个I2C。
   2个I2S。
   LCD接口。
   DVP8位~16位摄像头接口。
   2个SPI接口用于连接flash和RAM。
   2个通用SPI接口。
   TWAI® 控制器，兼容ISO11898-1（CAN规范2.0）。
   全速USBOTGUSB。
   串口/JTAG控制器。
   SD/MMC主机接口，具有2个卡槽。
   LEDPWM控制器，多达8个通道。
   2个电机控制脉宽调制器(MCPWM)。
   RMT(TX/RX)。
   脉冲计数器。
模拟信号处理：
   2个12位SARADC，多达20个通道。
   温度传感器。
   14 个电容式传感GPIO。
定时器：
   4个54位通用定时器。
   52位系统定时器。
   3个看门狗定时器。

5、功耗管理

通过选择时钟频率、占空比、Wi-Fi工作模式和单独控制内部器件的电源，实现精准电源控制。
针对典型场景设计的四种功耗模式：Active、Modem-sleep、Light-sleep、Deep-sleep。
Deep-sleep 模式下功耗低至7µA。
Deep-sleep 模式下 RTC 存储器仍保持工作。

6、安全机制

安全启动-内部和外部存储器的权限控制。
Flash 加密-加密和解密存储器。
加密硬件加速器：
   SHA加速器(FIPSPUB180-4)。
   AES加速器(FIPSPUB197)。
   RSA加速器。
   HMAC加速器。
   RSA数字签名外设(RSA_DS)。
   随机数生成器(RNG)。

7、RF 模块

天线开关、射频巴伦(balun)、功率放大器、低噪声放大器。
802.11b 传输功率高达+21dBm。
802.11n 传输功率高达+19.5dBm。
低功耗蓝牙接收器灵敏度(125Kbps)高达-104.5dBm。

三、引脚分类简介

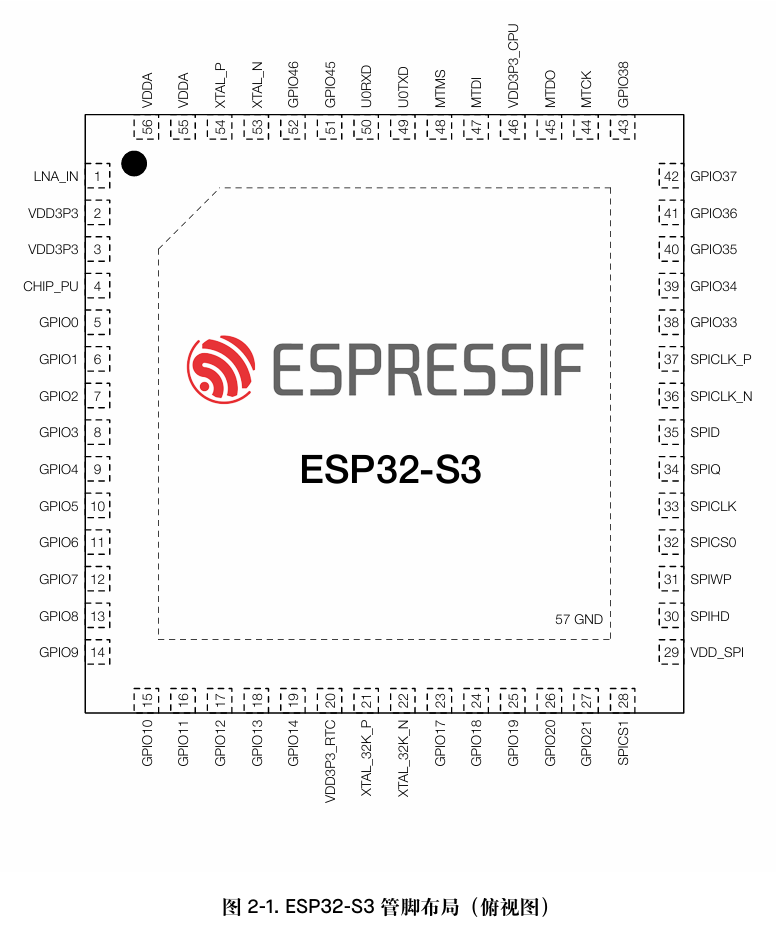

1、引脚图

2、电源与复位引脚

引脚号	名称	功能说明	设计要点
1	LNA_IN	RF 射频输入	射频专用，不可复用为 GPIO
2-3	VDD3P3	3.3V 核心电源	必须加 100nF 去耦电容，靠近引脚放置
4	CHIP_PU	芯片复位 / 使能	上拉 10k 电阻到 3.3V，上电时稳定拉高
29	VDD_SPI	SPI Flash/PSRAM 电源	给片外 Flash/PSRAM 供电，必须单独滤波
46	VDD3P3_CPU	CPU核心电源	单独供电，建议加 LC 滤波降低纹波
55-56	VDDA	模拟电源（ADC / 射频）	必须与数字电源隔离，加磁珠 + 去耦电容
57	GND	地	电源地与信号地，必须完整接地

3、时钟与晶振引脚

引脚号	名称	功能说明	设计要点
53-54	XTAL_N/P	主晶振（40MHz）	外接 40MHz 晶振 + 匹配电容，不可复用为 GPIO
21-22	XTAL_32K_N/P	32.768kHz RTC 晶振	可选外接，用于低功耗计时，也可复用为 GPIO
20	VDD3P3_RTC	RTC 域电源	给 RTC 模块供电，低功耗模式下仍需供电

4、通信与调试引脚

串口（UART0，默认调试口）：
   49 脚 U0RXD：串口接收（默认调试日志）。
   50 脚 U0TXD：串口发送（默认调试日志）。
   注：开发板下载时会用这两个引脚连接 USB 转串口，自定义 PCB 时可保留或复用为普通 GPIO。
JTAG 硬件调试
   44 脚 MTCK、45 脚 MTDO、47 脚 MTDI、48 脚 MTMS。
   注：开启 JTAG 调试后，这四个引脚会被占用，不可再用作普通 IO。
SPI Flash/PSRAM（片内封装 Flash/PSRAM 专用）
   30-38 脚 SPIHD/SPIWP/SPICS0/SPICLK/SPIQ/SPID/SPICLK_N/SPICLK_P。
   关键提醒：这些引脚用于和封装内的 Flash/PSRAM 通信，绝对不能复用为普通 GPIO，否则会导致芯片无法启动或内存识别失败。

5、通用 GPIO（可自由复用）

左侧 GPIO（GPIO0~GPIO9）
   5-14 脚：GPIO0~GPIO9，属于 RTC IO 域，支持触摸、ADC 输入，低功耗模式下可唤醒。
   特殊说明：GPIO0 是 Boot 模式选择引脚，上电时电平决定下载 / 运行模式，建议外部上拉 10k 电阻。
底部 GPIO（GPIO10~GPIO21）
   15-27 脚：GPIO10~GPIO21，其中 GPIO19/20 是原生 USB OTG 引脚（D-/D+），强烈建议保留为 USB 功能，不要复用为普通 IO。
   28 脚 SPICS1：第二路 SPI 片选，可用于外接 SPI 设备。
右侧 GPIO（GPIO33~GPIO48）
   33-42 脚：GPIO33~GPIO37，支持多种外设复用（I2C/SPI/UART/PWM 等）。
   43-52 脚：GPIO38~GPIO46，通用 GPIO，其中 GPIO45/46 也可作为 ADC 输入。

四、内存映射

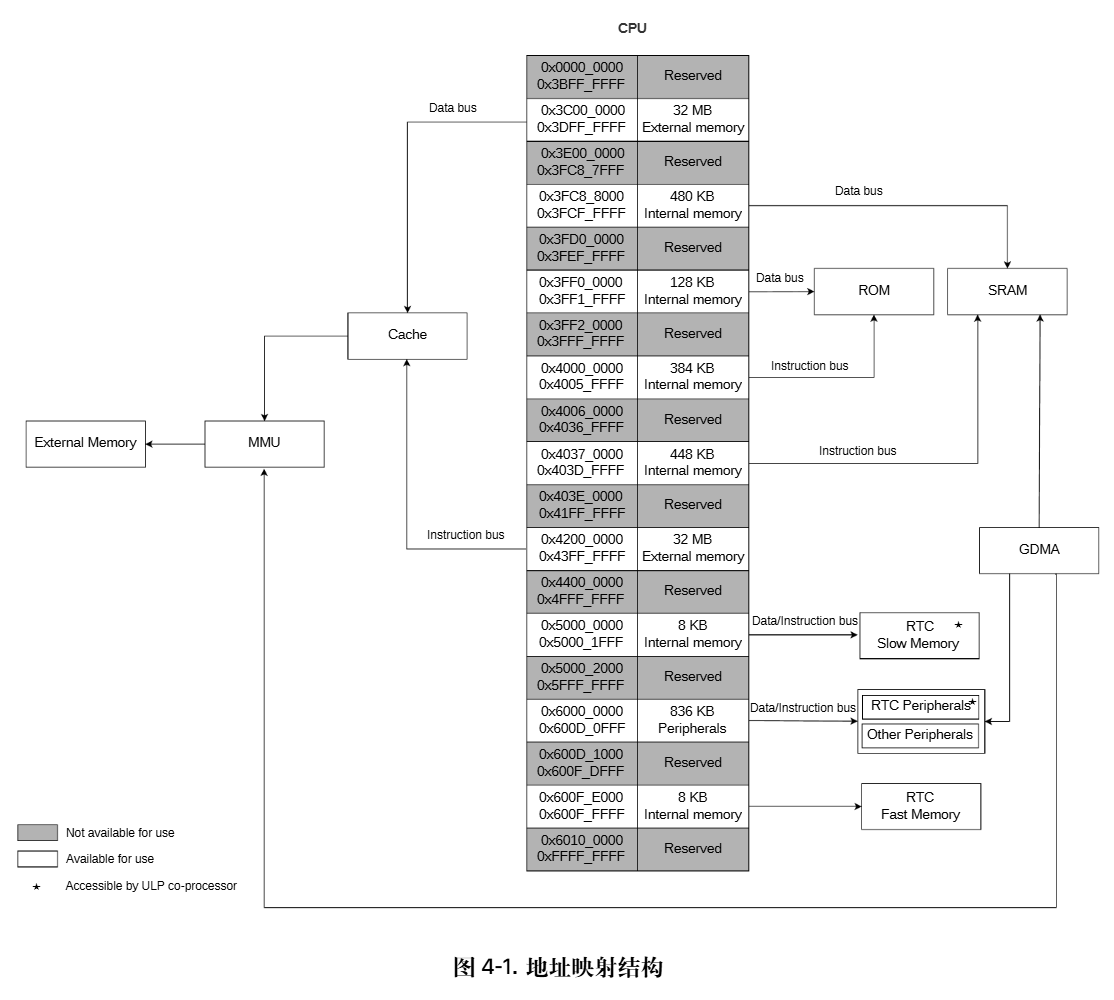

1、内存映射图

2、外部内存映射区（0x3C00_0000 与 0x4200_0000）

地址范围	大小	用途	核心作用
0x3C00_0000~0x3DFF_FFFF	32MB	外部内存（数据访问）	映射 Flash/PSRAM 数据区，CPU 读写数据时通过 MMU 访问
0x4200_0000~0x43FF_FFFF	32MB	外部内存（指令访问）	映射 Flash/PSRAM 代码区，程序指令从这里取指执行

程序代码、常量数据都存储在 Flash 中，通过这两个地址空间被 CPU 访问。
PSRAM 也通过这里映射，开启后大数组、AI 模型、缓存都可以放在这里，不占用内部 SRAM。

3、内部内存映射区（ROM/SRAM/RTC）

地址范围	大小	资源	特点
0x3FC8_8000~0x3FCF_FFFF	480KB	内部 SRAM	高速数据存储，程序变量、堆栈、缓存默认放在这里
0x3FF0_0000~0x3FF1_FFFF	128KB	内部 SRAM	紧耦合内存，零等待访问，适合高频数据处理
0x4000_0000~0x4005_FFFF	384KB	ROM	固化启动代码、系统驱动，只读，不可修改
0x4037_0000~0x403D_FFFF	448KB	内部 SRAM	额外 SRAM，可用于动态内存分配
0x5000_0000~0x5000_1FFF	8KB	RTC Slow Memory	低功耗模式下仍可访问，可存储唤醒状态数据
0x600F_E000~0x600F_FFFF	8KB	RTC Fast Memory	低功耗模式下 CPU 可直接访问，用于保存关键数据

4、外设寄存器映射区（0x6000_0000~0x600F_DFFF）

地址范围：0x6000_0000~0x600F_DFFF，大小 836KB。
包含：所有外设（GPIO、UART、SPI、I2C、定时器等）的控制寄存器。
特点：CPU 直接通过地址读写来控制外设，是驱动开发的核心。
特殊说明：部分外设可被 ULP 超低功耗协处理器访问，用于低功耗唤醒场景。

5、协作流程

指令执行流程：
   CPU 从 0x4200_0000 映射的 Flash/PSRAM 取指 → 经过 Cache → 执行。
数据访问流程：
   程序变量优先访问内部 SRAM，大数组通过 0x3C00_0000 映射的 PSRAM 访问。
外设控制流程：
   CPU 直接读写 0x6000_0000 地址空间的寄存器，控制外设工作。
DMA 访问流程：
   GDMA 模块可直接访问内部 SRAM、外部内存和外设寄存器，实现高速数据搬运，减轻 CPU 负担。

五、应用领域

1、USB 外设 & 人机交互设备（S3 独有优势）

核心优势：
   原生 USB OTG 硬件，无需额外串口 / USB 芯片，支持 USB Device/Host 模式。
   内置 TinyUSB 协议栈，轻松实现 HID、CDC、MSC、MIDI 等设备类。
   低功耗 + 高 IO，适合小型便携设备。
典型应用：
   USB HID 设备：自定义键盘 / 鼠标、游戏手柄、可编程控制器、工业操作面板。
   USB 复合设备：带串口调试的游戏手柄、带 U 盘功能的调试器。
   USB 音频设备：USB 声卡、MIDI 控制器、无线音频接收器。
   虚拟串口 / 调试器：低成本 USB 转串口、带调试功能的开发板。

2、物联网（IoT）与低功耗设备

核心优势：
   2.4G Wi-Fi + BLE5.0 双模，支持 Wi-Fi 连接、蓝牙广播 / 连接、Beacon。
   低功耗模式齐全：Light-Sleep/Deep-Sleep，搭配 ULP 协处理器可实现 μA 级待机。
   丰富外设（ADC、Touch、GPIO），适合传感器采集。
典型应用：
   智能家居设备：智能开关、温湿度传感器、门窗磁、人体感应灯。
   电池供电传感器节点：低功耗 BLE 温湿度计、电池供电的农业 / 工业传感器。
   蓝牙网关 / 中继：BLE 转 Wi-Fi 网关、蓝牙 Mesh 节点。
   定位信标：iBeacon/ Eddystone 广播设备，用于室内定位、资产管理。

3、显示与触控交互终端

核心优势：
   原生支持8080/6800 并行 LCD 接口，搭配 PSRAM 可驱动高分辨率彩屏，刷屏速度远超普通 SPI 方案。
   14 路电容触摸 GPIO，可直接实现触摸按键 / 滑块，无需额外芯片。
   足够算力驱动 LVGL、SquareLine 等 UI 框架。
典型应用：
   智能控制面板：空调 / 热水器 / 新风系统的触控面板、智能家居中控屏。
   工业人机界面（HMI）：小型设备操作面板、数据采集终端。
   消费电子：智能手表、便携播放器、手持游戏机、电子价签。
   车载小屏：车载空调控制、胎压监测显示终端。

4、AI 语音与边缘计算

核心优势：
   Xtensa LX7 双核 240MHz，搭配 8MB+ PSRAM，可运行轻量级 AI 模型。
   官方提供ESP-SR 离线语音方案（唤醒词识别、指令词识别），无需云端。
   支持麦克风阵列接口，可做回声消除、降噪处理。
典型应用：
   离线语音控制设备：智能音箱、语音开关、语音空调遥控器。
   边缘数据采集分析：低功耗 AI 传感器（如异常声音检测、震动分析）。
   轻量级计算机视觉：搭配摄像头模块实现人脸识别、物体检测（适合低分辨率场景）。

5、工业控制与自动化

核心优势：
   宽电压、抗干扰设计，支持多种工业通信协议。
   外设丰富：TWAI（CAN）、SPI/I2C/UART、定时器、PWM。
   支持看门狗、安全启动、Flash 加密，适合工业场景稳定性需求。
典型应用：
   工业数据采集终端：Modbus RTU/TCP 网关、PLC 数据采集模块。
   电机控制：步进 / 伺服电机控制器、工业变频器、智能水泵控制。
   设备状态监测：振动传感器、温度 / 湿度 / 压力监测终端。
   工业物联网网关：将 RS485/CAN 设备数据上传至云端。

6、低功耗可穿戴与健康设备

核心优势：
   超低功耗模式，搭配 ULP 协处理器可实现 μA 级待机。
   内置温度传感器、触摸传感器，支持心率 / 血氧等外设接口。
   BLE5.0 低功耗连接，适合手机 / 网关数据同步。
典型应用：
   智能手环 / 手表：运动追踪、睡眠监测、消息提醒。
   健康监测设备：便携式血氧仪、心率监测器、体温计。
   医疗辅助设备：可穿戴传感器节点、老年跌倒报警器。

7、教育与创客领域

核心优势：
   开发门槛低，支持 Arduino、MicroPython、ESP-IDF 多平台。
   外设丰富，可快速搭建各种原型。
   价格亲民，生态完善，社区资源丰富。
典型应用：
   创客项目：机器人、智能家居原型、互动艺术装置。
   教学实验：嵌入式系统教学、物联网课程、AI 入门实验。
   竞赛开发板：大学生电子设计竞赛、智能车竞赛主控。
