【点亮OLED显示屏】

意法半导体 STM32WBA65RIVx  支持硬件 I2C，Fast Mode Plus 能支持高达 IMbps 的 I2C 速率，如此高速的 I2C 提高了刷屏速度，如下：

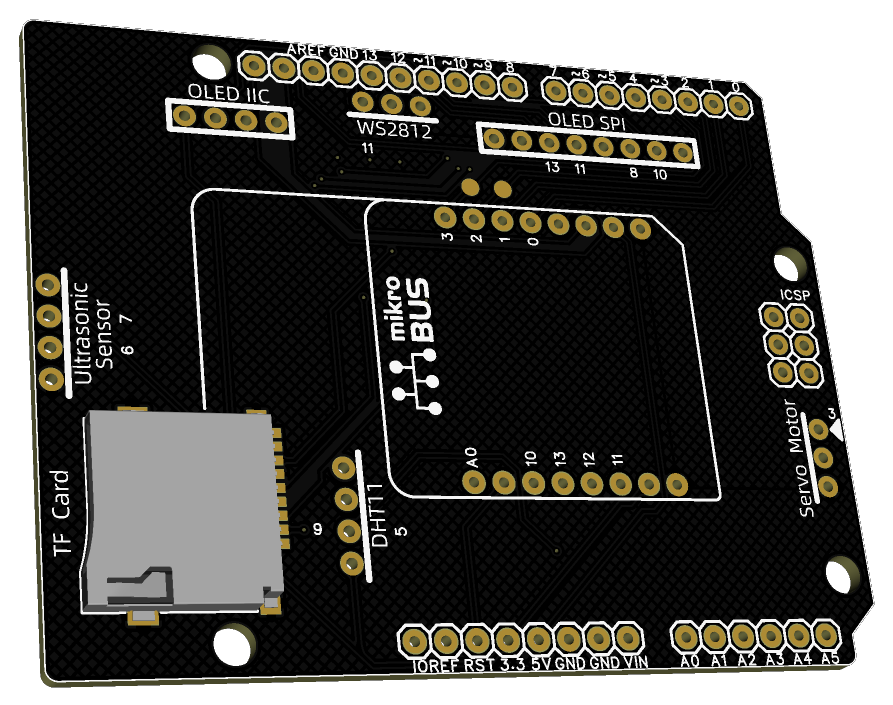

刚好前几天自制了 Arduino UNO 扩展板，可以直接连接在开发板上。

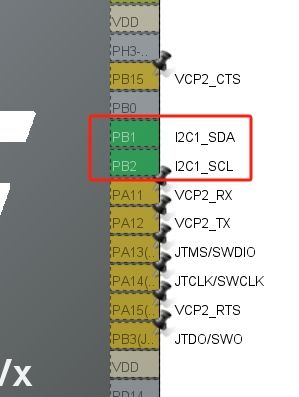

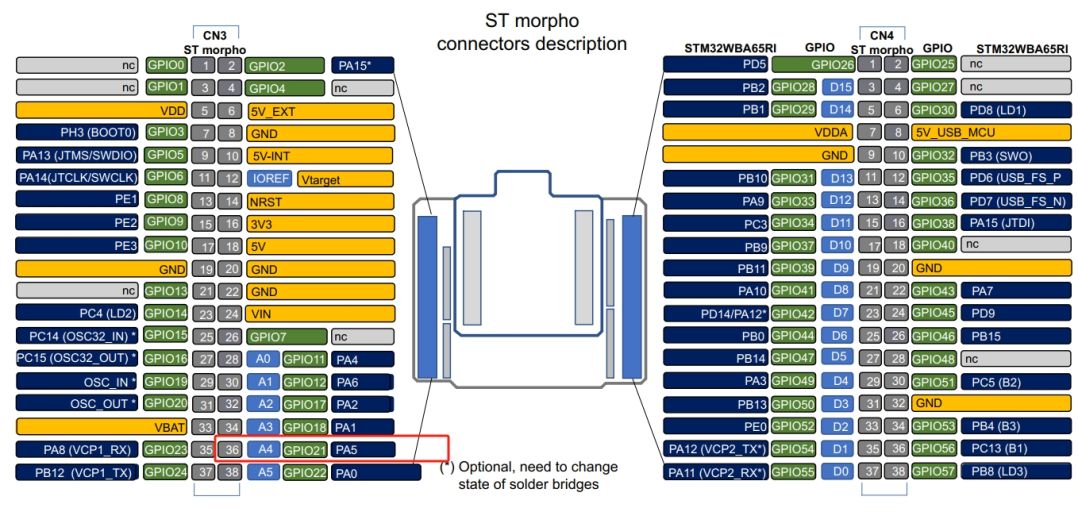

开发板上 I2C1 口是 PB1、PB2，对这个接口进行配置：

引脚配置：

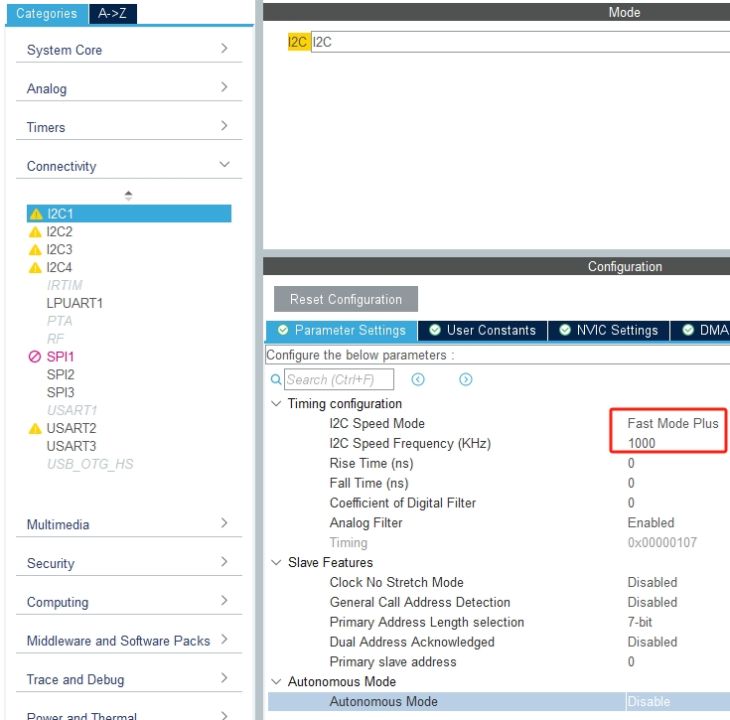

这里支持的 I2C 最高速率为 1000Kbps，刷屏速度很快

I2C 驱动代码如下：

复制






  1. sret I2C1_Wr1B(u8 addr, u8 reg, u8 dat)
    2.

  2. {
    3.

  3.     if (HAL_I2C_Mem_Write(&hi2c1, addr << 1, reg, I2C_MEMADD_SIZE_8BIT, &dat, 1, 100) != HAL_OK)
    4.

  4.     {
    5.

  5.         return SR_ERR;
    6.

  6.     }
    7.

  7.     return SR_OK;
    8.

  8. }
    9.










  复制









  1. sret I2C1_WrBuf(u8 addr, u8 reg, void* buf, I2C1_LEN_T len)
    2.

  2. {
    3.

  3.     if (HAL_I2C_Mem_Write(&hi2c1, addr << 1, reg, I2C_MEMADD_SIZE_8BIT, buf, len, 100) != HAL_OK)
    4.

  4.     {
    5.

  5.         return SR_ERR;
    6.

  6.     }
    7.

  7.     return SR_OK;
    8.

  8. }
    9.









将显示缓存区写入显示屏时，可以使用HAL库函数直接将整个缓存区写入显示屏


OLED 驱动代码如下





  复制









  1. void OLED_SSD1306_Init(void)
    2.

  2. {
    3.

  3.     u8 i;
    4.

  4.     OLED_SSD1306_IIC_Init();
    5.

  5.     for (i=0; i<sizeof(OLED_SSD1306_CONFIG_TABLE); i++)
    6.

  6.     {
    7.

  7.         OLED_SSD1306_W_CMD(OLED_SSD1306_CONFIG_TABLE[i]);
    8.

  8.     }
    9.

  9. }
    10.










  复制









  1. void OLED_SSD1306_Clear(u8 color)
    2.

  2. {
    3.

  3.     u8 i;
    4.

  4.     for(i=0; i<8; i++)
    5.

  5.     {
    6.

  6.         OLED_SSD1306_SetXY(0, i);
    7.

  7.         OLED_SSD1306_FillnB(color, 128);
    8.

  8.     }
    9.

  9. }
    10.










  复制









  1. void OLED_SSD1306_Draw(void* buf, u8 x, u8 page, u8 w, u8 h)
    2.

  2. {
    3.

  3.     u8 i, *img;
    4.

  4.     img = buf;
    5.

  5.     for(i=0; i<(h>>3); i++)
    6.

  6.     {
    7.

  7.         OLED_SSD1306_SetXY(x, (u8)(page+i));
    8.

  8.         OLED_SSD1306_WritenB(0x40, img, w);
    9.

  9.         img+=w;
    10.

  10.     }
    11.

  11. }
    12.









【动态OLED显示屏】


驱动 OLED 只是应用的第一步，很多场景下，需要显示屏有不同的动态效果，例如显示动态波形，图像这里开辟一块 10K 的缓存给 OLED 进行绘制使用，最少需要 1K，调用绘制函数在这 1K 的内存里绘制图形，绘制完更新到显示屏上，视频如开头






























  ---------------------

  作者：gtbestom

  链接：https://bbs.21ic.com/icview-3498496-1-1.html?_dsign=7f824179

  来源：21ic.com

  此文章已获得原创/原创奖标签，著作权归21ic所有，任何人未经允许禁止转载。
