077、STM32项目分享开源：智能消防用水管道环境检测系统

破晓单片机

169人浏览 · 2026-06-19 19:02:16

破晓单片机 · 2026-06-19 19:02:16 发布

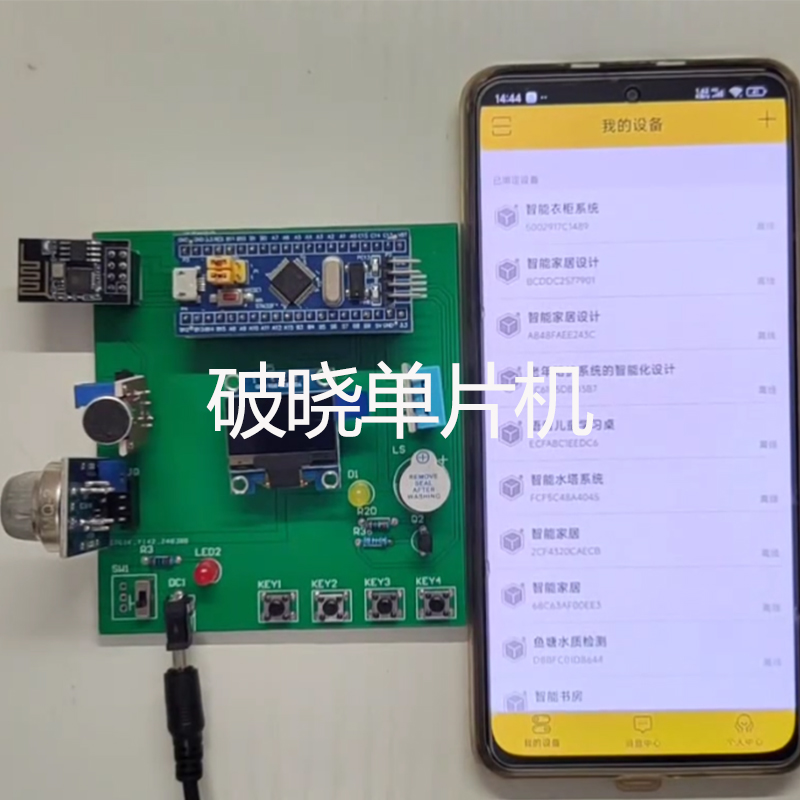

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV1EALV6kE84/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

二、项目功能简介

1.主要器件组成

本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DHT11温湿度传感器电路+MQ-2烟雾传感器电路+噪音传感器电路+蜂鸣器电路+按键电路+电源电路组成。

2.功能详解

（1、环境采集：DHT11温湿度传感器采集温度和湿度、MQ-2烟雾传感器检测烟雾浓度是否正常、噪音传感器检测噪音情况。
2、屏幕显示：OLED屏幕显示当前温度、湿度、烟雾浓度、噪音值信息
3、阈值设置：可通过设置温度、湿度、烟雾和噪音阈值。
4、温度报警：温度大于设置的阈值时声光报警
5、湿度报警：湿度大于设置的阈值时声光报警
6、噪音检测：噪声传感器监测噪音，超范围就触发报警，保护人员听力；
7、烟雾检测：烟雾传感器监测烟雾浓度，超标时蜂鸣器报警，提示火灾风险
8、人员疏散：一旦环境指标异常，蜂鸣器立即报警，同时屏幕给出警示信息，必要时能及时疏散人员，保障安全
9、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

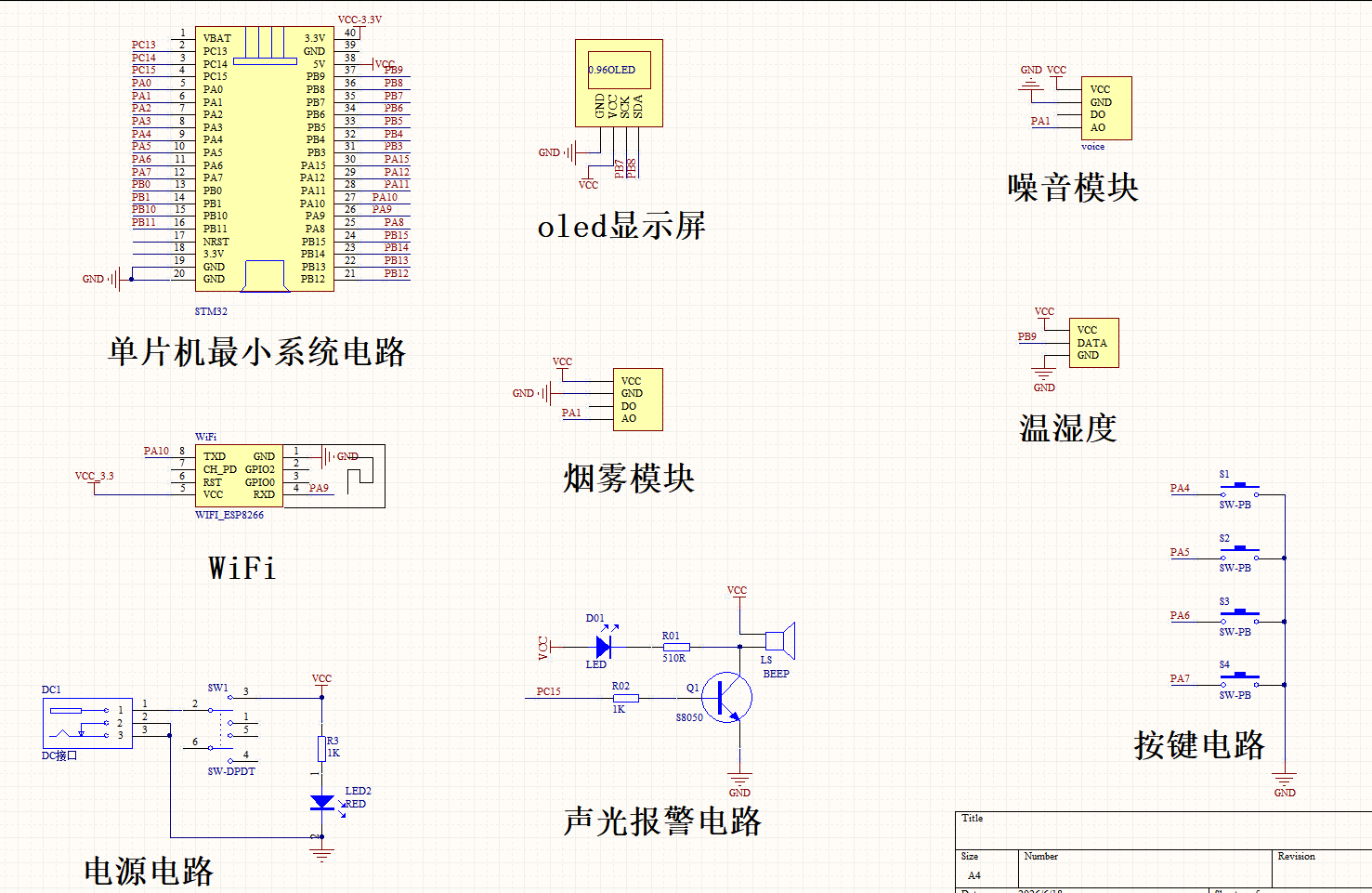

三、项目原理图设计

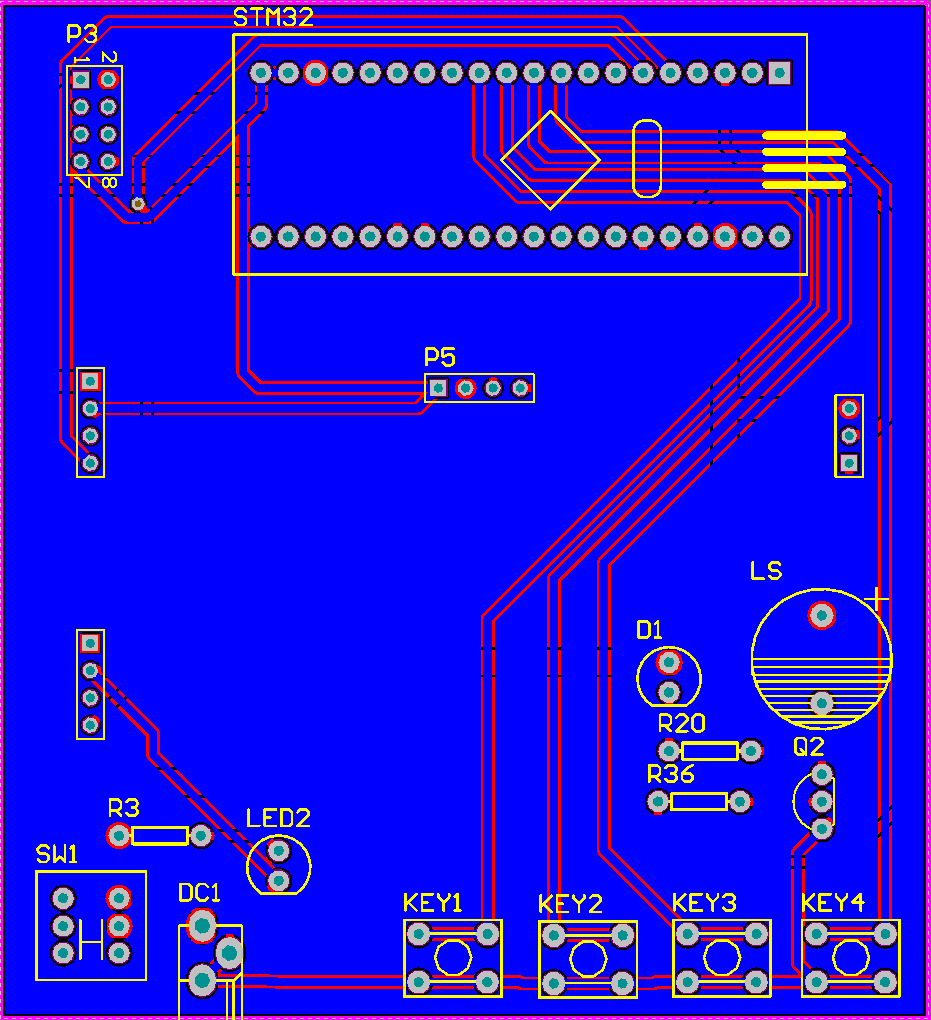

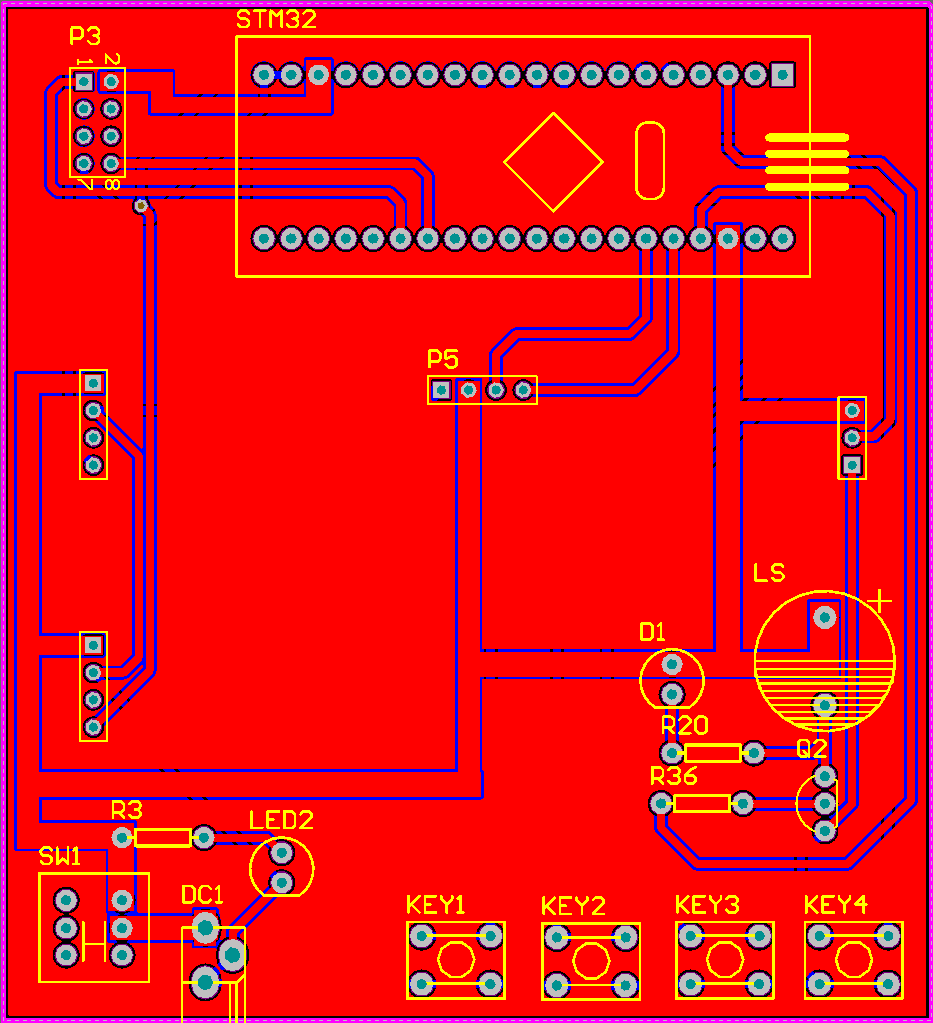

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "GPIO/gpio.h"
#include "dht11.h"
#include "oled.h"
#include "timer.h"
#include "adc.h"
#include "usart3.h"

/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32单片机消防用水管道环境检测系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
uint16_t temp;
uint16_t humi;
uint16_t adcx;
uint16_t smoke;
uint16_t zaoyin;
}SensorModulesValue;

typedef struct
{
uint16_t tempyz;
uint16_t humiyz;
uint16_t smokeyz;
uint16_t zaoyinyz;
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
	uint8_t LEDFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		gpio_Init();//gpio初始化
			beep_Init();//beep初始化
			DHT11_Init();//DHT11初始化
			Adc_Init();//Adc初始化
			led_Init();//led初始化

			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valueTEMP=TEMP;
			currentDataPoint.valueHUMI=HUMI;
			currentDataPoint.valuesmoke=smoke;
			currentDataPoint.valuezaoyin=zaoyin;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发

				smokeyz=currentDataPoint.valuesmokeyz;

				zaoyinyz=currentDataPoint.valuezaoyinyz;

				tempyz=currentDataPoint.valuetempyz;

				humiyz=currentDataPoint.valuehumiyz;

			delay_ms(100);

	}
 }
