输入捕获：

        输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数

每个高级定时器和通用定时器都拥有4个输入捕获通道

可配置为PWMI模式，同时测量频率和占空比

可配合主从触发模式，实现硬件全自动测量

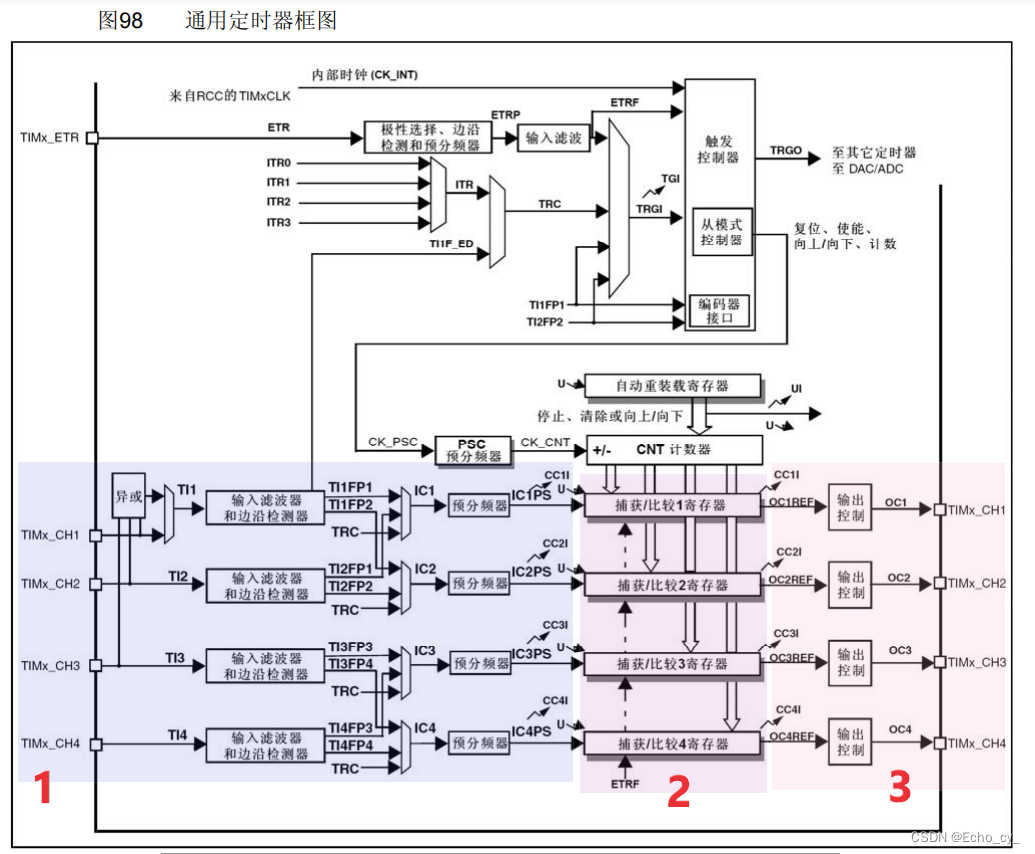

1和2两部分加起来是输入捕获的电路，2和3两部分加起来是输出比较的电路。由图中可以看出有4个输入捕获和输出比较通道，输入捕获和输出比较共用4个CCR寄存器，4个通道的引脚（CH1、CH2、CH3、CH4）输入捕获和输出比较也是共用的，所以对于同一个定时器，输入捕获和输出比较只能使用其中一个，不能同时使用。

相同：

        都是检测电平跳变，然后执行动作。

区别：

• 外部中断执行的动作是向CPU申请中断。
• 输入捕获执行的动作是控制后续电路，让当前CNT的值锁存到CCR寄存器中。

• 输出比较引脚是输出端口；
• 输入捕获引脚是输入端口。
• 输出比较是根据CNT和CCR的大小关系来执行输出动作；
• 输入捕获是接收到输入信号，执行CNT锁存到CCR的动作。

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();			//输入捕获初始化

	OLED_ShowString(1, 1, "Freq:00000Hz");

	/*使用PWM模块提供输入捕获的测试信号
	ARR在时基单元初始化的时候设置为100 PSC初始化为720*/
	PWM_SetPrescaler(720 - 1);					//PWM频率Freq = 72M /((PSC + 1) * 100)=1KHZ
	/*输入捕获的是PWM频率 跟CCR没关系 下面这行可有可无*/
	PWM_SetCompare1(70);								//PWM占空比Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);	//不断刷新显示输入捕获测得的频率
	}
}

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA0引脚初始化为复用推挽输出

	TIM_InternalClockConfig(TIM2);

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;									//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;							//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);							//结构体初始化，若结构体没有完整赋值 则最好执行此函数，给结构体所有成员都赋一个默认值

	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;									//初始的CCR值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);						//将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);		//设置CCR1的值
}

/**
  * 函    数：PWM设置PSC
  * 参    数：Prescaler 要写入的PSC的值，范围：0~65535
  * 返 回 值：无
  * 注意事项：PSC和ARR共同决定频率，此函数仅设置PSC的值，并不直接是频率
  *           频率Freq = CK_PSC / (PSC + 1) / (ARR + 1)
  */
void PWM_SetPrescaler(uint16_t Prescaler)
{
	TIM_PrescalerConfig(TIM2, Prescaler, TIM_PSCReloadMode_Immediate);		//设置PSC的值
}

#include "stm32f10x.h"                  // Device header

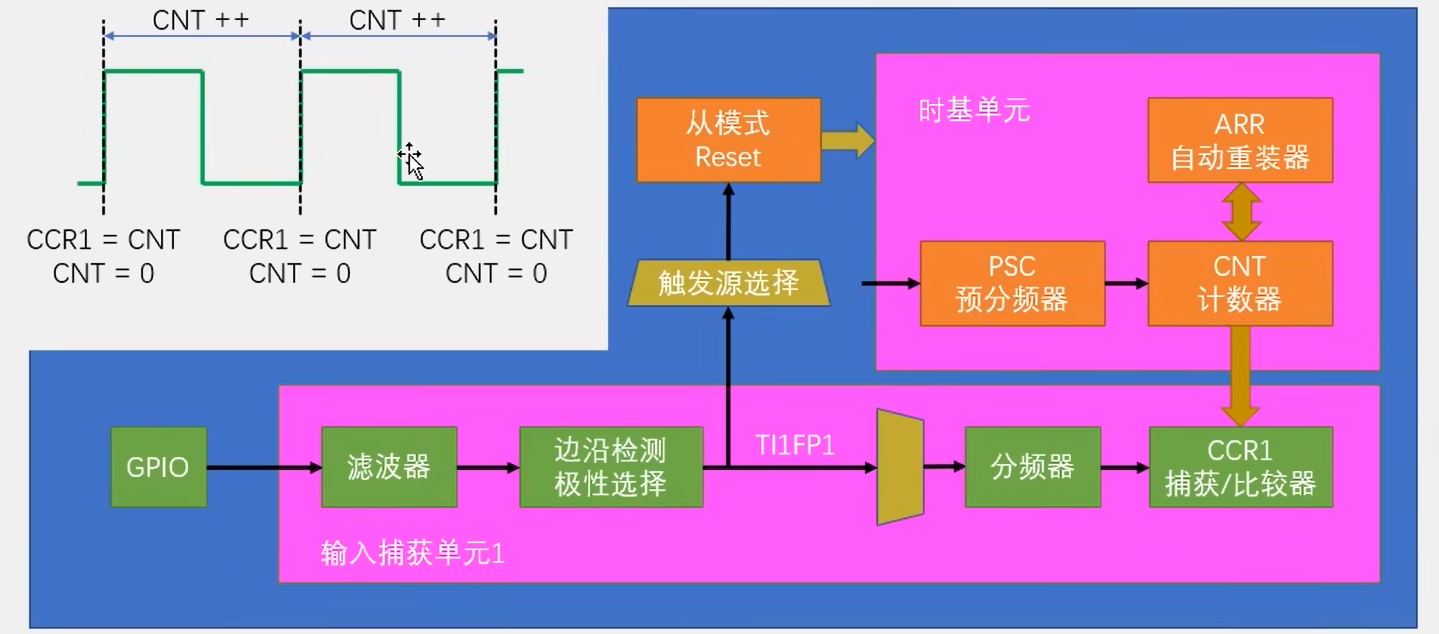

/*1. 时基单元（PSC=71） → 计数频率 = 1MHz，每1μs CNT加1
2. 外部信号从 PA6（TIM3_CH1）进入
3. 经过滤波器（0xF）→ 边沿检测（上升沿）
4. 触发源选择（TIM_TS_TI1FP1）→ 告知定时器“这个信号是触发源”
5. 从模式（Reset）→ 告知定时器“收到触发信号后，把CNT值锁存到CCR1，然后把CNT清零”
6. 每次上升沿，硬件自动完成“锁存 → 清零”
7. 软件调用 TIM_GetCapture1(TIM3)，读到的是上一个周期的计数值 N
8. 频率 fx = 1MHz / N*/

void IC_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟 TIM3挂在APB1下面
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	/*在内部通过一个电阻（约30-50kΩ）接到VCC。这个电阻会微弱地将引脚电平拉向高电平，同时保留外部信号的驱动能力。*/
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);										//将PA6引脚初始化为上拉输入

	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*OCinit 需要配置时基单元*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	/*ARR（自动重装载值）决定了计数器能数到的最大值。你配成了 65536 - 1，也就是 0xFFFF。
	当 CNT 从 0 数到 65535 后，再数一个脉冲就会溢出归零。对于输入捕获来说，ARR 决定了你能测量的最大周期。
	用 1MHz 计数，65535 个脉冲对应 65535μs，也就是约 65.5ms，能测到的最低频率大约是 15Hz。
	换句话说，ARR 设置了计数器的“量程”。如果你需要测更低的频率，可以把 PSC 改大（比如 720 - 1，计数频率变成 100kHz），
	让每个计数周期更长，从而测量更长的周期。关于测量范围，如果你对测更低频率时应该怎么调整参数有疑问，可以继续提出来。*/
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //ARR
	/*标准频率 1MHz 就是由 TIM_Prescaler = 72 - 1 决定的*/
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化 Input Caputure*/
	TIM_ICInitTypeDef TIM_ICInitStructure;
	/*TIM_Channel_1 是定时器的4个捕获/比较通道之一。选择通道1，是因为你要把外部信号接到TIM3的通道1引脚（通常是PA6）。*/
	/*你可以参考数据手册的“复用功能映射表”，比如：
		TIM3的通道1（CH1） → PA6
		TIM3的通道2（CH2） → PA7
		你选择通道1，就必须把待测信号接到PA6；选择通道2，就接到PA7。这两者必须对应，否则信号无法进入定时器。*/
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;								//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;													//输入滤波器参数，可以过滤信号抖动
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;			//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;						//捕获预分频，选择不分频，每次信号都触发捕获
		/*输入信号的路径，即“信号从哪个引脚进入捕获通道”*/
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉
	TIM_ICInit(TIM3, &TIM_ICInitStructure);													//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道

	/*选择触发源及从模式*/
	/*告诉TIM3：“盯着通道1（PA6）上输入的信号。” 这个信号，就是你要测频率的那个外部方波。
		TI1FP1 表示信号来自 通道1 的输入引脚，并且经过了输入滤波器（你之前配置的 TIM_ICFilter = 0xF），这能滤除高频噪声。*/
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	/*就是在告诉TIM3：“每当通道1上出现一个上升沿，就把计数器（CNT）清零。”*/
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);				//从模式选择复位，即TI1产生上升沿时，会触发CNT归零

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

/**

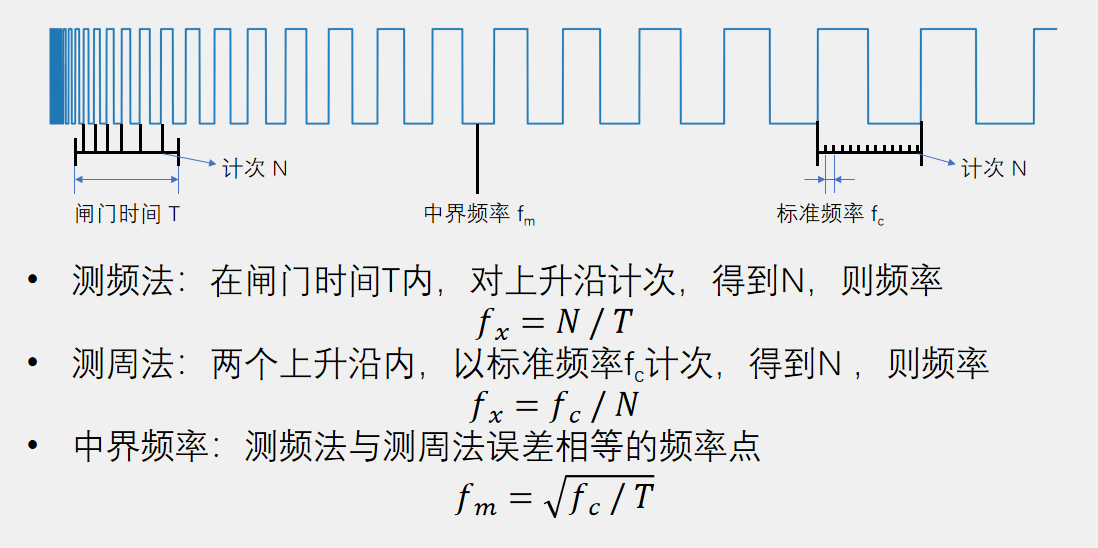

  * 函    数：获取输入捕获的频率
  * 参    数：无
  * 返 回 值：捕获得到的频率
  */
uint32_t IC_GetFreq(void)
{
	/*TIM_GetCapture1(TIM3) 得到的是“CCR1寄存器的值”，它等于“两个上升沿之间，CNT计数的次数”*/
		/*输出源的上升沿使得CNT存储到 CCR，
	 CNT存储的值，实际代表了“一个周期内，标准频率计数了多少次” 下面的1000000 就是fc 代表了标频率
	这里fc的标准频率1000000 由 TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;  所决定*/
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}
