079、STM32项目分享开源：智能饮水机水质检测系统

破晓单片机

310人浏览 · 2026-06-20 15:53:52

破晓单片机 · 2026-06-20 15:53:52 发布

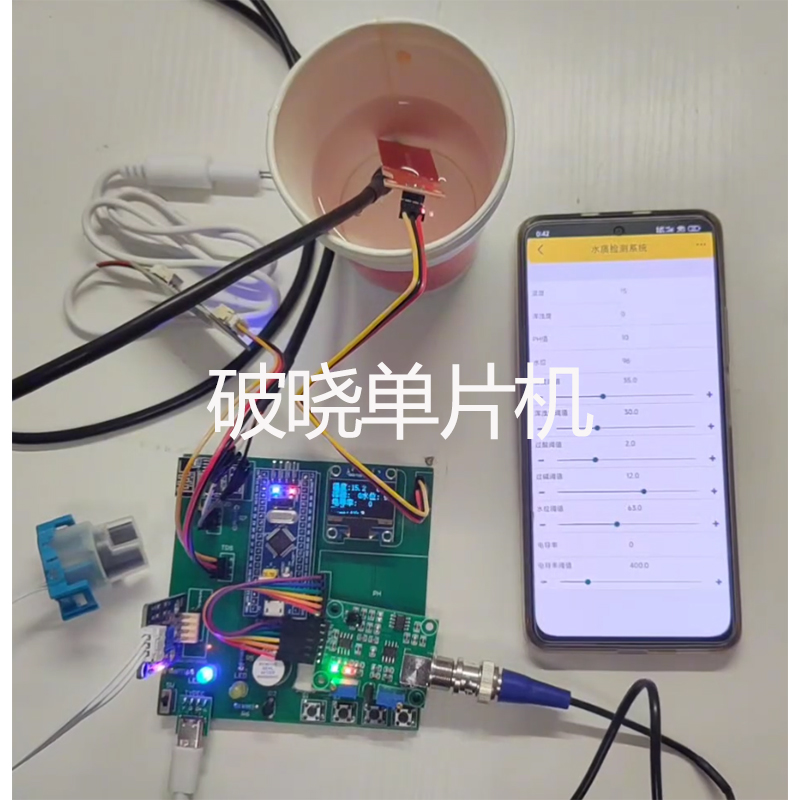

一、项目成品图片

哔哩哔哩视频链接：

https://www.bilibili.com/video/BV18kja6QE6L/?spm_id_from=333.1387.upload.video_card.click

资料分享看文章末尾

二、项目功能简介

1.主要器件组成

本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+oled屏幕电路+DS18B20温度传感器电路+TDS电导率传感器电路+浊度传感器电路+PH值传感器电路+水位传感器电路+蜂鸣器电路+按键电路+电源电路
组成。

2.功能详解

1、水质检测：DS18B20温度传感器采集水质温度、TDS电导率传感器电路检测水质TDS电导率是否正常、浊度传感器检测水中浊度、水位传感器检测水位数据、PH值传感器检测水质PH值情况。
2、屏幕显示：oleed屏幕显示当前水质温度、浑浊度、PH值、电导率和水位状态信息
3、阈值设置：通过按键和app设置水温、浑浊度、电导率、水位、过酸和过碱阈值
4、缺水报警：当检测到水位过低时声光报警
5、温度报警：当检测到温度过高时声光报警
6、浊度报警：当检测到浊度率过高时声光报警
7、电导率报警：当检测到电导率过高时声光报警
8、过酸报警：当检测到PH值过酸时声光报警
9、过碱报警：当检测到PH值过碱时声光报警
8、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

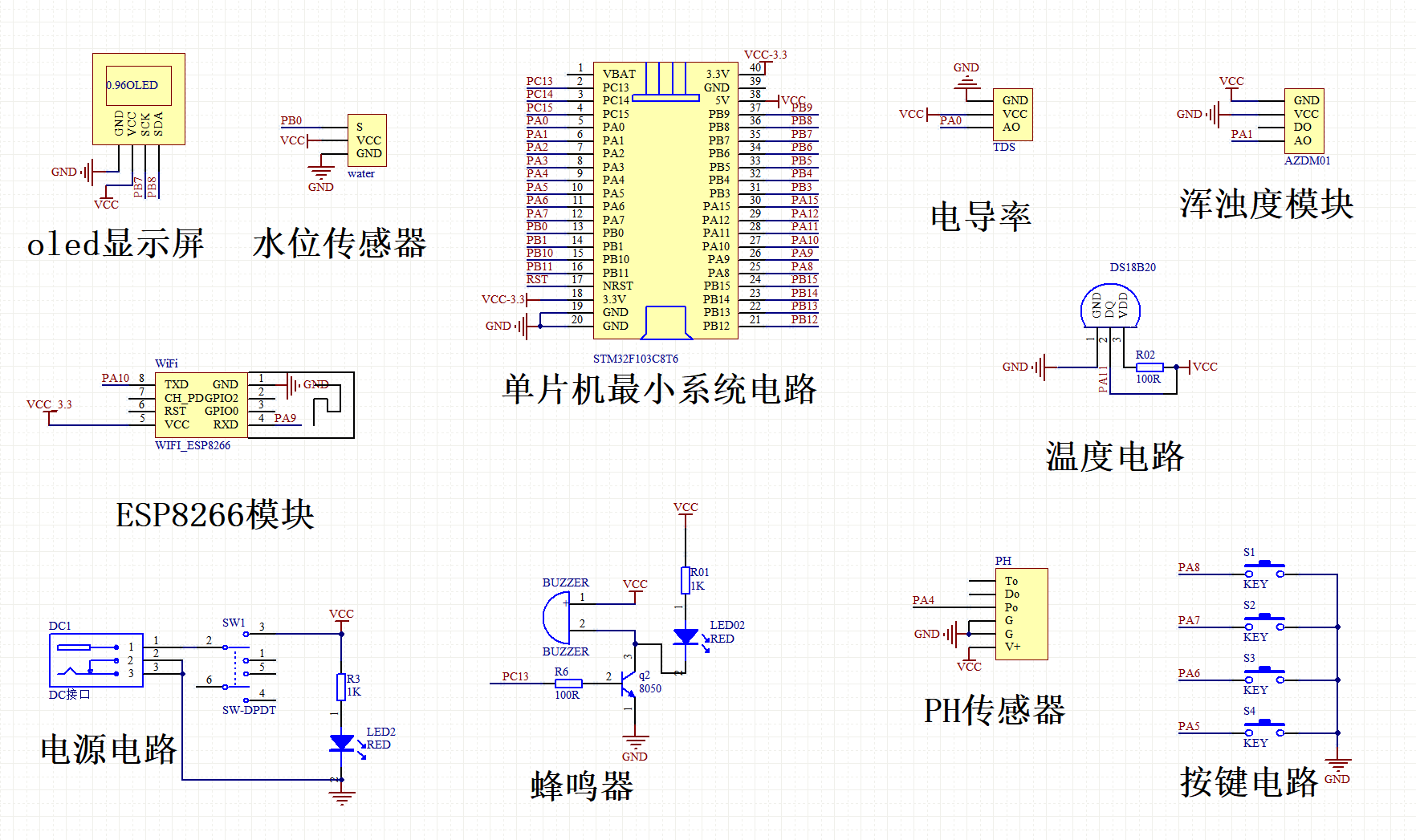

三、项目原理图设计

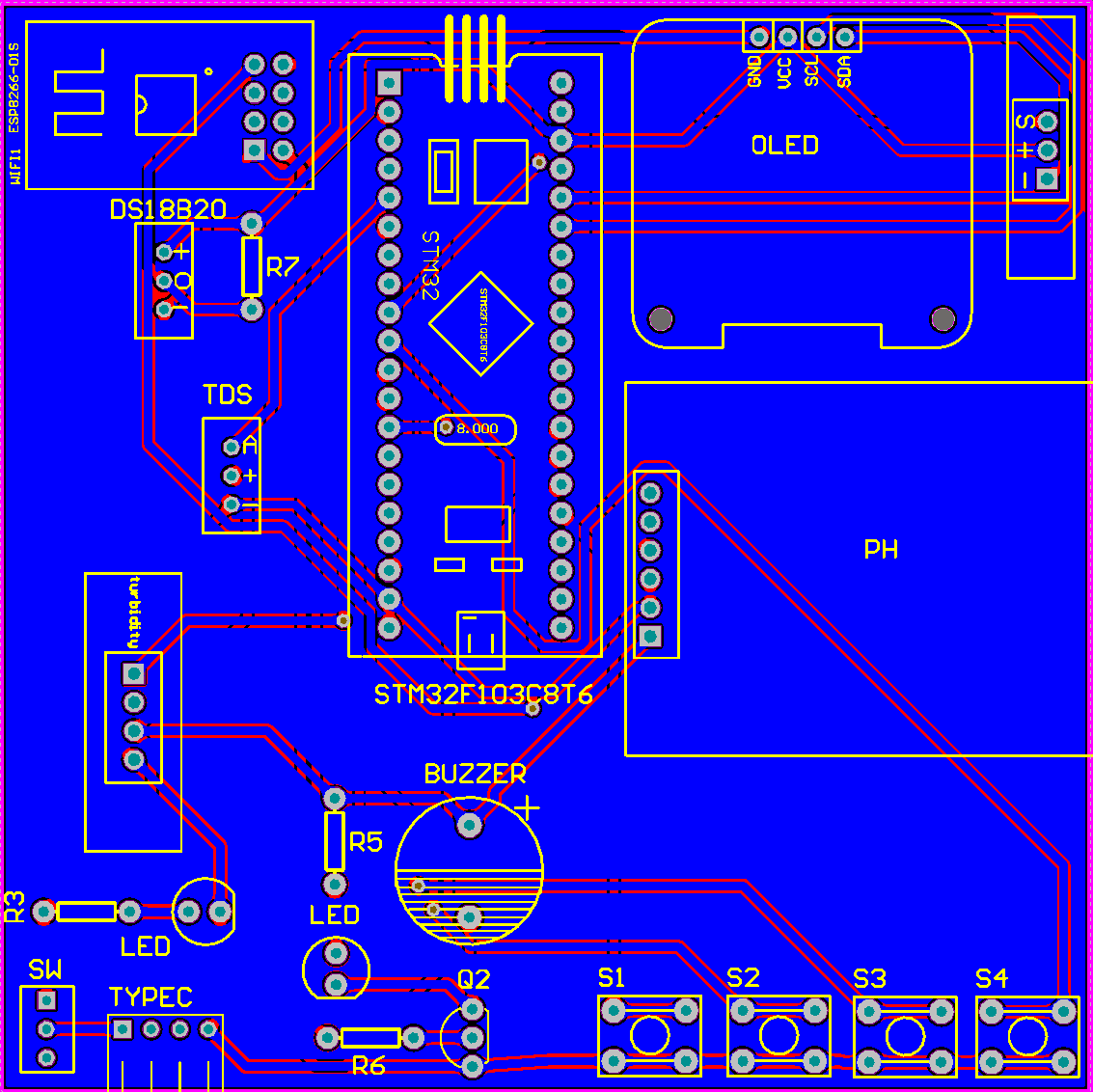

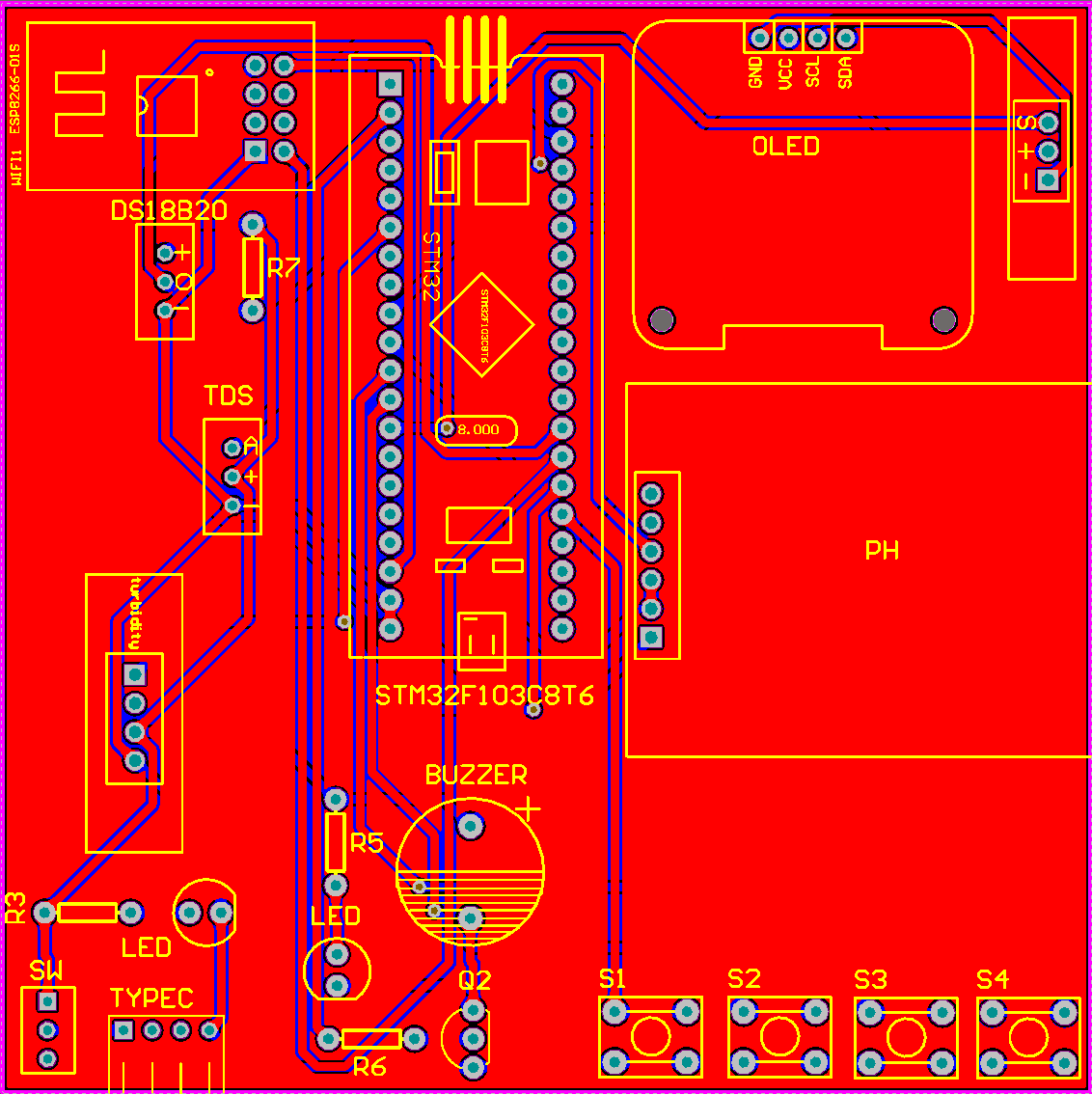

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "delay.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "DS18B20/ds18b20.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "hzd.h"
#include "beep.h"
#include "tds.h"
#include "relay.h"
#include "ph.h"
#include "water.h"
#include "oled.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32智能饮水机水质检测系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	uint16_t tempds;//
	uint8_t turbidity;//
	uint16_t tds;//
	uint16_t water;//
	float ph;//
}SensorModulesValue;

typedef struct
{
	uint8_t turbidityTV;//阈值
	uint16_t tdsTV;//阈值
	uint16_t tempdsTV;//阈值
	uint16_t waterTV;//阈值
	uint16_t PHmin;
	uint16_t PHmax;
}SensorThresholdValue;

typedef struct
{
	uint8_t BEEPFlag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			DS18B20_Init();//DS18B20初始化
			hzd_Init();//hzd初始化
			led_Init();//led初始化
			tds_Init();//tds初始化
			WATER_Init();//WATER初始化


			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valuetempds=SensorData.tempds;
			currentDataPoint.valueturbidity=SensorData.turbidity;
			currentDataPoint.valuetds=SensorData.tds;
			currentDataPoint.valueph=(int)SensorData.ph;
			currentDataPoint.valuewater=SensorData.water;

			gizwitsHandle((dataPoint_t *)&currentDataPoint);

            //数据下发
			Sensorthreshold.tempdsTV=currentDataPoint.valueTempyz;
			Sensorthreshold.turbidityTV=currentDataPoint.valueturbidityyz;
			Sensorthreshold.tdsTV=currentDataPoint.valuetdsyz;
			Sensorthreshold.PHmin=currentDataPoint.valuePHminyz;
			Sensorthreshold.PHmax=currentDataPoint.valuePHmaxyz;
			Sensorthreshold.waterTV=currentDataPoint.valuewateryz;
			delay_ms(100);

	}
 }
