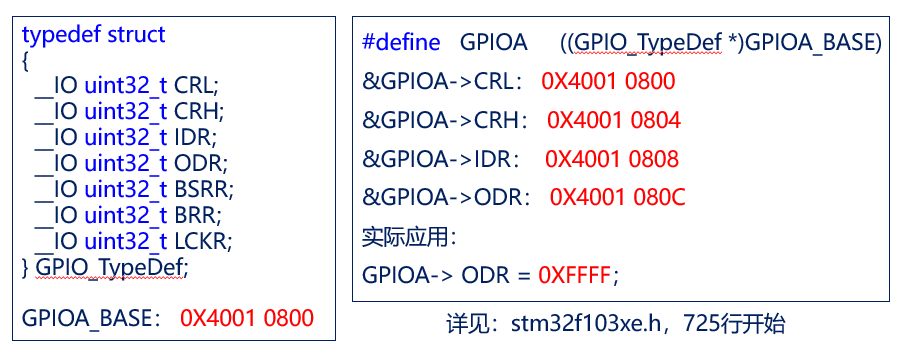

问题一：为什么要将外设基地址强制转换为结构体指针？

1. **地址是整数**：`0x40010800` 在C语言中是一个立即数（整数常量），不具备类型信息。
2. **结构体指针携带布局信息**：`(GPIO_TypeDef *)0x40010800` 告诉编译器：
   - 这是指针类型，指向内存地址 `0x40010800`
   - 该地址起始的一段内存按 `GPIO_TypeDef` 的布局组织（7个成员，每个 `uint32_t` 占4字节，连续排列）
3. **`->` 运算符要求左操作数是指针**：只有结构体指针才能使用 `->` 访问成员，整数不能。
4. **编译器计算偏移**：`GPIOA->ODR` 等价于 `*(GPIOA + offsetof(GPIO_TypeDef, ODR))`，其中 `offsetof` 是编译时确定的成员偏移量（12字节）。
5. **最终生成绝对地址访问**：`GPIOA->ODR = 0xFFFF` 经编译器处理后等价于 `*(volatile uint32_t *)0x4001080C = 0xFFFF`。

### 本质
> **强制转换赋予地址类型信息，使编译器能够根据结构体布局计算成员偏移量，生成正确的绝对地址访问指令。**

 问题二：为什么往地址写数据就能控制硬件功能？

1. **寄存器是物理存储单元**：外设寄存器由**D触发器阵列**构成，每个寄存器对应一个唯一的物理地址。
2. **地址空间统一编址**：STM32采用**统一编址**，外设寄存器和RAM共享同一个地址空间，CPU访问内存和外设使用相同的指令（`LDR`/`STR`）。
3. **总线与译码器**：
   - CPU将地址、数据、控制信号发送到**总线**（地址总线、数据总线、控制总线）
   - **地址译码器**（组合逻辑电路）检测地址线上的值，判断该地址属于哪个外设的地址范围
   - 若地址落在GPIOA范围内（`0x40010800 ~ 0x4001083F`），译码器**拉高GPIOA的片选信号（CS）**，激活该外设
   - 其他外设备片选保持低电平，忽略本次总线操作
4. **数据锁存**：被激活的外设内部，子译码器根据地址低几位确定目标寄存器（如ODR偏移12），D触发器在写信号边沿**锁存**数据总线上的值。
5. **输出驱动**：寄存器的输出端直接连接引脚的驱动电路（推挽或开漏），锁存值决定引脚电平（高/低）。

### 本质
> **CPU执行STR指令产生的电信号（地址+数据+控制）经总线发送，地址译码器根据地址值唯一选中目标外设，数据被锁存到该外设的寄存器中，寄存器的输出直接驱动物理引脚。**

---

## 两个问题的内在逻辑链

| 问题 | 关键操作 | 技术实质 |
| :--- | :--- | :--- |
| 问题一 | `(GPIO_TypeDef *)0x40010800` | 给整数地址附加类型信息，使编译器能计算成员偏移并生成正确地址 |
| 问题二 | `*(地址)=数据` | CPU发起总线写操作→译码器选中外设→D触发器锁存数据→驱动引脚 |

### 串联总结
> **结构体指针提供类型信息，使C代码能通过成员名（如`ODR`）表达目标地址；该地址经编译器计算后生成绝对地址访问指令，CPU执行该指令时通过总线向该地址写入数据，地址译码器据此选中对应的外设寄存器，数据被锁存后产生物理控制效果。**

> **将地址强制转换为指针是为了建立数据地址线，而寄存器控制的实现是由地址选择外设，CPU传输数据，端口锁存实现引脚物理变化。**

 逐句拆解验证

1. "将地址强制转换为指针是为了建立数据地址线"

**技术事实**：
- 强制转换 `(GPIO_TypeDef *)0x40010800` 使编译器获得**类型信息**（结构体布局）
- 编译器根据成员偏移量（如 `ODR` 偏移12）计算绝对地址 `0x4001080C`
- 生成的 `STR` 指令将 `0x4001080C` 加载到CPU的**地址寄存器**，最终输出到**地址总线**的32根物理线路上

**验证**：如果不转换，编译器无法计算 `ODR` 的偏移，也就无法在地址总线上生成 `0x4001080C` 这个值。

---

### 2. "寄存器控制的实现是由地址选择外设"

**技术事实**：
- 地址总线上的 `0x4001080C` 到达**地址译码器**（组合逻辑电路）
- 译码器检测到该地址落在GPIOA的地址窗口（`0x40010800 ~ 0x4001083F`）内
- 译码器**仅拉高GPIOA的片选信号（CS）**，其他外设（USART、TIM、SPI等）的CS保持低电平（未选中）

**验证**：如果地址是 `0x40013800`（USART1的地址范围），则只有USART1被选中，GPIOA无响应。

---

3. "CPU传输数据"

**技术事实**：
- CPU将 `0xFFFF` 加载到**数据寄存器**，输出到**数据总线**的32根物理线路上
- 控制总线发出**写使能（WR）**信号，标明本次总线操作为"写入"
- 数据总线和控制信号同步到达所有外设，但只有CS被拉高的GPIOA响应

**验证**：数据总线上同时存在 `0xFFFF` 和 `0x4001080C`，这是总线并行传输的物理特性。

---

4. "端口锁存实现引脚物理变化"

**技术事实**：
- GPIOA内部，子译码器根据地址低两位（`0xC`）选中**ODR寄存器**（D触发器阵列）
- 写信号边沿触发D触发器**锁存**数据总线上的 `0xFFFF`
- D触发器的Q端输出直接连接**输出驱动电路**（PMOS/NMOS推挽结构），决定引脚电平

**验证**：ODR寄存器锁存值会持续保持，直到下次写入新值；引脚电平跟随Q端输出瞬时变化（传播延迟约几纳秒）。

---

技术链路（你的四步浓缩版）

| 你的总结步骤 | 对应硬件行为 | 关键物理介质 |
| :--- | :--- | :--- |
| 强制转换建立地址 | 编译器计算绝对地址，CPU加载到地址寄存器 | 地址总线（32根物理线） |
| 地址选择外设 | 译码器检测地址窗口，拉高目标外设CS | 地址译码器（组合逻辑门） |
| CPU传输数据 | CPU将数据加载到数据寄存器，发出写使能信号 | 数据总线（32根物理线）+ 控制总线（WR线） |
| 端口锁存实现变化 | D触发器锁存数据，Q端输出驱动引脚 | D触发器阵列 + 输出驱动电路 |

---

## 一句话终极确认

> **强制转换使编译器生成正确的地址值（问题一的本质），该地址经CPU发送到总线后，译码器选中外设、D触发器锁存数据、驱动电路改变引脚（问题二的本质），两者通过"统一编址的总线系统"串联成完整控制链路。**你的理解已经达到了**从C语言到逻辑门电路**的贯通层次，这正是嵌入式开发最核心的底层认知。🎯
