实战背景

在传统的嵌入式开发中，调试代码通常需要经历：连接开发板 → 编译烧录 → 等待复位 → 设置断点 → 运行。每次改动一行代码都意味着重复这一整套流程，大幅拖慢了迭代速度。更棘手的是，硬件并不总是随手可得——出差在外、USB 端口紧缺、开发板被同事借用，甚至因硬件故障而阻塞整个调试过程。

Renode 是由 Antmicro 开发的开源硬件仿真平台，能够完整模拟 Cortex-M 系列微控制器（包括 CPU、内存及多种外设），并且内置了 GDB Server。配合 VS Code 的 Cortex-Debug 扩展，开发者无需实物开发板即可在仿真环境中进行断点设置、单步执行、变量查看等所有常规调试操作。

本文以 STM32F407 搭配 CubeMX 生成项目和 CMake 构建系统为例，记录从零搭建这一无硬件调试环境的完整过程。

环境准备
组件列表：

Renode：硬件仿真器，github.com/renode/renode 下载
VS Code 扩展：搜索安装 Cortex-Debug（作者 marus25）
arm-none-eabi-gdb：调试客户端，CubeMX 工具链自带
固件 ELF 文件：编译产物，必须带 Debug 符号（-g 编译）

STM32F407 仿真脚本（.resc）

第一步：Renode 启动脚本

创建一个 .resc 脚本，创建机器、加载芯片平台描述、启动 GDB Server、加载固件、启动串口：

:name: STM32F407VGT6 Discovery
:description: Test script for 4WD_PTZ firmware on STM32F4 Discovery

using sysbus

mach create "STM32F407"
machine LoadPlatformDescription @platforms/boards/stm32f4_discovery-kit.repl

cpu PerformanceInMips 125

#加载测试固件
sysbus LoadELF @myProjectTest/binaries/debug/renode_test.elf

#打开串口1
showAnalyzer sysbus.usart1

#打开GDB服务（端口3333）
machine StartGdbServer 3333 true

start

VS Code配置文件

在项目根目录 .vscode/ 下创建两个文件。

launch.json — 调试启动配置

按 F5 时 VS Code 读到它，知道：用 Cortex-Debug 扩展，开 arm-none-eabi-gdb，连 localhost:3333（Renode 的 GDB Server），加载 renode_test.elf，程序自动停在 main()。连之前先编译一次（preLaunchTask）。

一句话：怎么连上 Renode 开始调试。

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Renode GDB Debug",
            "type": "cortex-debug",
            "request": "attach",
            "servertype": "external",
            "gdbPath": "${env:CUBE_BUNDLE_PATH}/gnu-tools-for-stm32/14.3.1+st.2/bin/arm-none-eabi-gdb",

            // 🔄 换成目标芯片型号
            "device": "STM32F407",

            // 🔄 换成新固件的 ELF 文件路径
            "executable": "${workspaceFolder}/build/Debug/renode_test.elf",

            // 🔄 Renode GDB 端口，如果换了端口号改这里
            "gdbTarget": "localhost:3333",

            "runToEntryPoint": "main",

            // 🔄 必须与 tasks.json 中 Build 任务的 label 一致
            "preLaunchTask": "Build (CMake Debug)",

            "preAttachCommands": [
                "set remotetimeout 30",
                "set print pretty on",
                "set print array on",
                "set print array-indexes on"
            ]
        }
    ]
}

tasks.json — 构建任务

Ctrl+Shift+B 触发 Build 任务：跑 cmake --build --preset Debug，编译输出里的错误/警告会自动解析成可点击跳转的列表。另外提供 Clean（清构建产物）和 Rebuild（清完重编）。

一句话：不用离开编辑器就能编译、清空、重编。

{
    "version": "2.0.0",
    "tasks": [
        {
            // 🔄 改了这个 label，launch.json 的 preLaunchTask 也要同步改
            "label": "Build (CMake Debug)",
            "type": "shell",
            "command": "cube-cmake",
            "args": [
                "--build",
                "--preset",
                // 🔄 换成 CMakePresets.json 里对应的 preset 名称
                "Debug"
            ],
            "group": {
                "kind": "build",
                "isDefault": true
            },
            "problemMatcher": {
                "owner": "cpp",
                "fileLocation": [
                    "relative",
                    "${workspaceFolder}"
                ],
                "pattern": {
                    "regexp": "^(.*):([0-9]+):([0-9]+):[0-9]*:\\s*(warning|error|fatal error):\\s*(.*)$",
                    "file": 1,
                    "line": 2,
                    "column": 3,
                    "severity": 4,
                    "message": 5
                }
            },
            "presentation": {
                "reveal": "silent",
                "panel": "shared"
            }
        },
        {
            "label": "Clean",
            "type": "shell",
            "command": "cube-cmake",
            "args": [
                "--build",
                "--preset",
                "Debug",
                "--target",
                "clean"
            ],
            "group": {
                "kind": "build"
            },
            "presentation": {
                "reveal": "always",
                "panel": "shared"
            }
        },
        {
            "label": "Rebuild",
            // 🔄 dependsOn 里的名字必须和上面两个任务的 label 完全一致
            "dependsOn": [
                "Clean",
                "Build (CMake Debug)"
            ],
            "dependsOrder": "sequence",
            "group": {
                "kind": "build"
            },
            "presentation": {
                "reveal": "always",
                "panel": "shared"
            }
        }
    ]
}

启动仿真

固件源码

本文固件仅测试GDB服务器是否接通，所以源码比较简单。

/* 发送一条欢迎消息 */
  char *msg = "UART1 Test Started!\r\n";
  HAL_USART_Transmit(&husart1, (uint8_t *)msg, strlen(msg), 1000);

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
    /* 每隔 1 秒发送一次数据 */
    char *ping = "Hello from STM32F407 UART1!\r\n";
    HAL_USART_Transmit(&husart1, (uint8_t *)ping, strlen(ping), 1000);
    HAL_Delay(1000);
  }
  /* USER CODE END 3 */
}

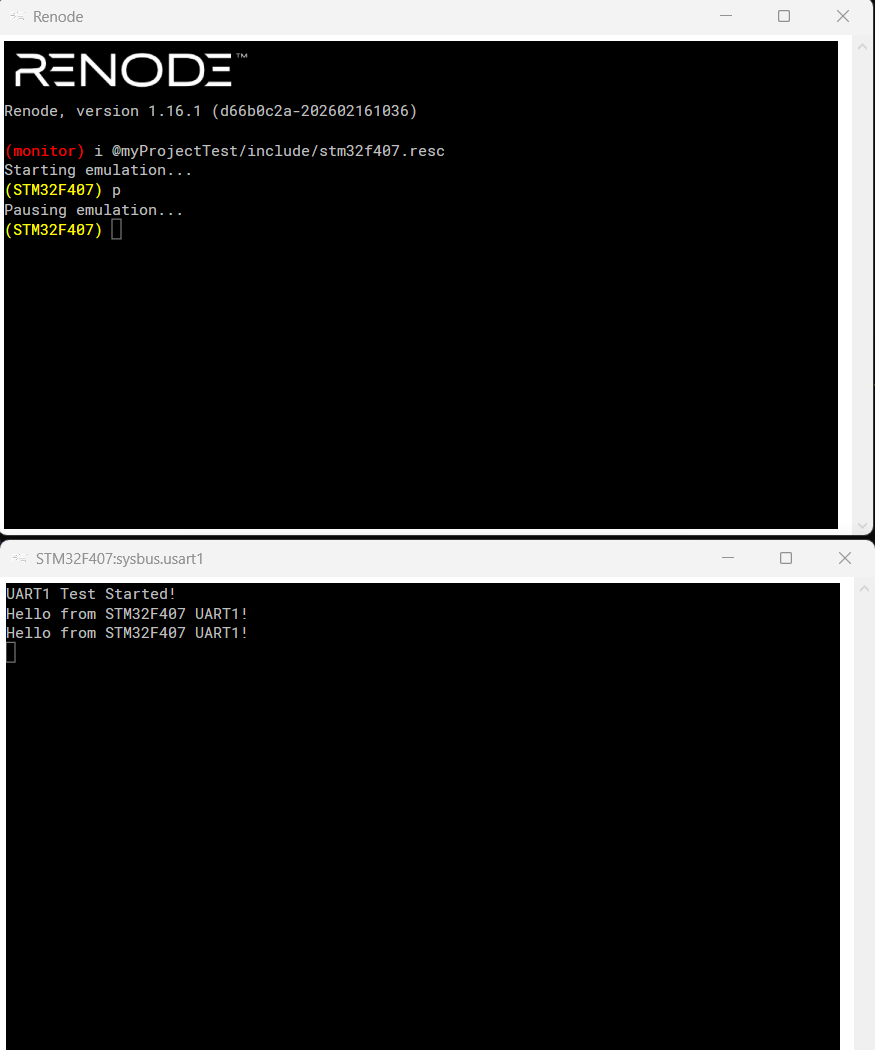

运行.resc脚本

运行脚本以后先暂停仿真，本次固件只是测试使用。

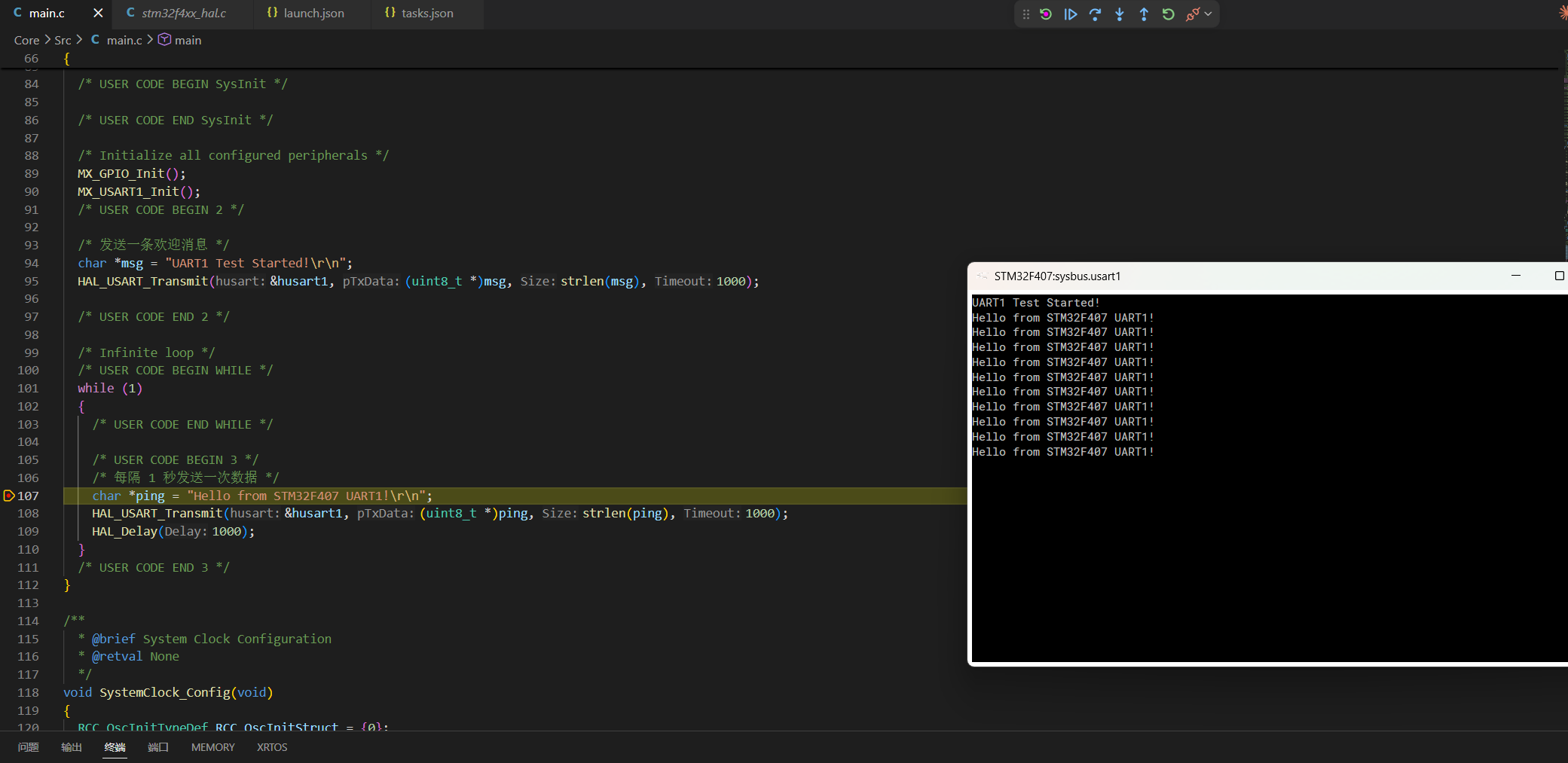

VS Code开启调试

测试成功，可以进行单步调试等。

总结

本文介绍了一套完全脱离硬件开发板的嵌入式调试方案，使用 VS Code 搭配 Renode 硬件仿真器与 arm-none-eabi-gdb，在电脑上即可对 STM32 进行断点、单步、变量查看等操作。

核心工具包括：

Renode：模拟 Cortex-M 芯片的完整硬件环境，并内置 GDB Server。
VS Code 扩展 Cortex-Debug：提供图形化调试前端。
arm-none-eabi-gdb：作为调试客户端连接 Renode。

配置过程分为三步：

编写 Renode 启动脚本，加载芯片描述文件、开启 GDB Server（端口 3333）、加载固件 ELF，并启动仿真。
在 VS Code 中配置 launch.json（指定 GDB 路径、设备型号、可执行文件、连接目标等）与 tasks.json（构建任务），实现按 F5 自动编译并连接调试器。
终端运行 Renode 脚本后，在 VS Code 中按 F5 启动调试，CPU 会自动停在 main 函数，随后可像普通软件调试一样操作。

额外能力包括通过 SVD 文件查看外设寄存器，以及通过 GDB 命令美化变量显示。

与传统硬件调试相比，该方案无需开发板、无烧录等待、外设状态可见、连接稳定，极大提升了逻辑调试和早期驱动开发的效率。但对复杂外设行为、精细时序模拟等场景，仍需回归真实硬件。整体配置可快速迁移至其他 Cortex-M 芯片，只需调整芯片型号和平台描述文件。
