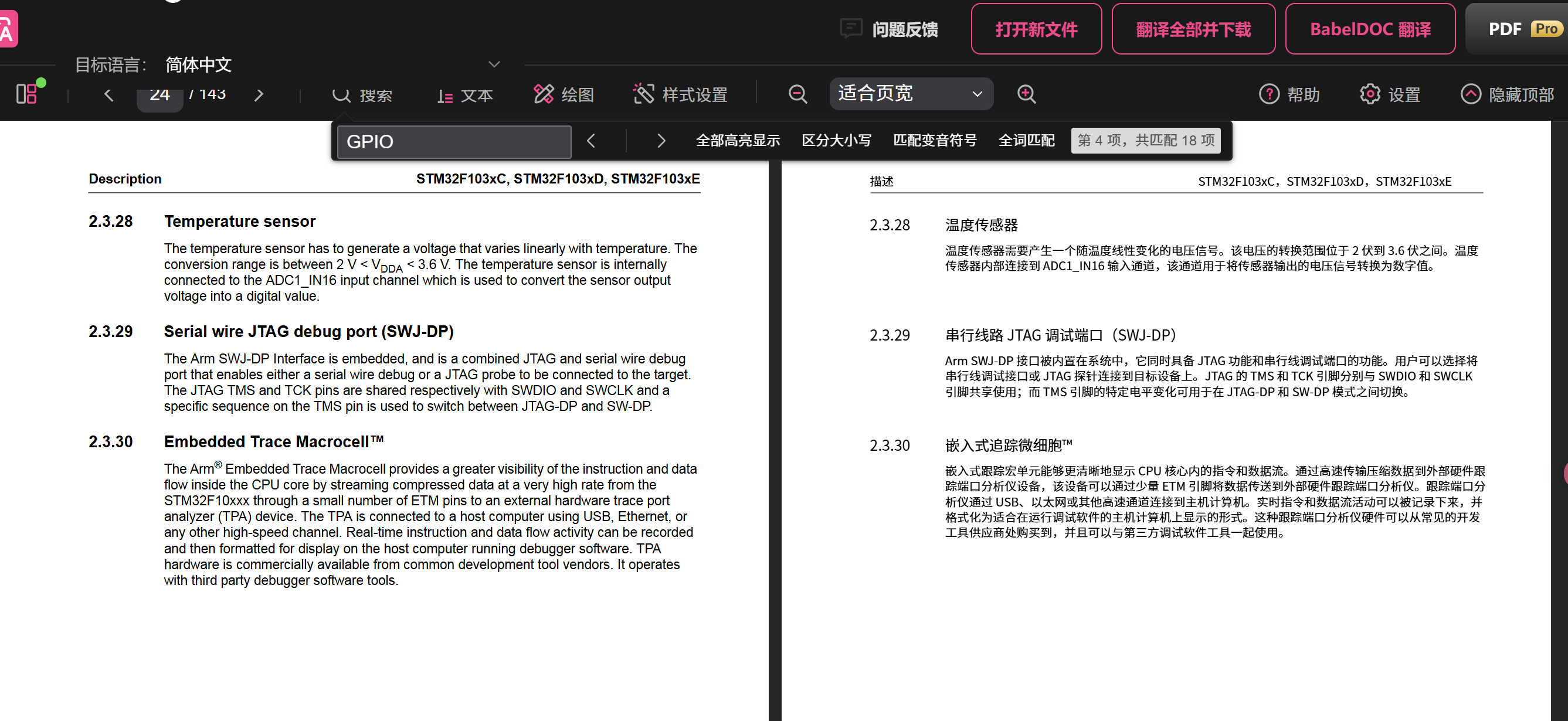

沉浸式翻译（要翻）: 网页双语翻译，智能识别网页主内容区域，生成原文与译文上下对照的排版，支持调用多种主流 AI 翻译大模型，确保翻译的准确性 。

二、根据目的决定阅读哪些部分

1.为了选型：
看手册哪里：“概述（Description）”或“特性（Features）”

核心性能
比如内核是 Cortex-M3 还是 M4，主频是 72MHz 还是 400Mhz

外设资源
比如带不带以太网 MAC、有几路 SPI/I2C、ADC 是 12 位还是 16 位、定时器频率、有几个定时器

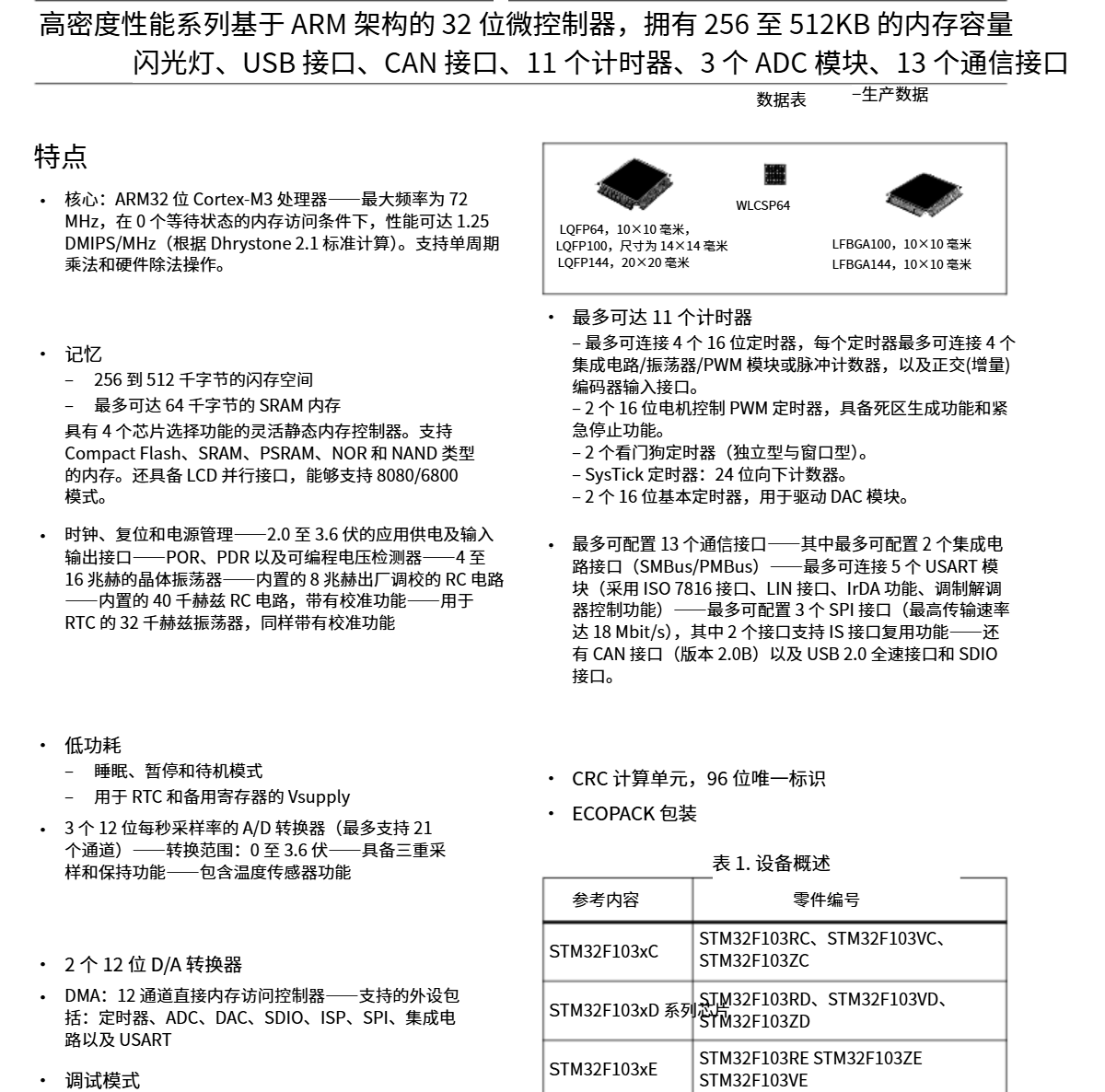

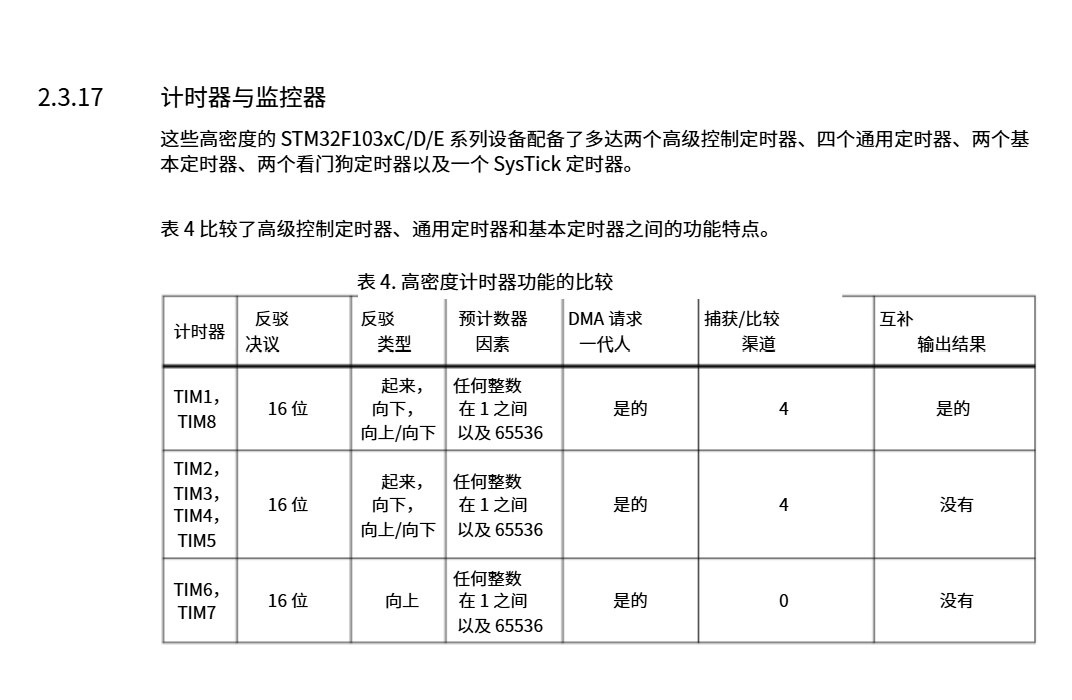

比如这个手册，就显示有两个高级定时器、四个基本定时器和两个计时器，就可以用四个基本定时器完成四路电机驱动存储与功耗Flash 和 RAM 有多大，待机电流是多少封装与引脚是 LQFP48 还是 BGA 封装，引脚数够不够你接线>比如你需要 3 路 PWM 控制电机，那它至少得有 3 个定时器通道；你需要接 5 个传感器，那它的 ADC 通道也得符合你的需求。

2.配置CubeMX、代码控制：
看手册哪里： Pin definitions （引脚定义表）、 Pinout and package description （引脚图与封装）、 Typical Application Circuit （典型应用电路）、具体外设的章节（如 GPIO 、 TIM 、 USART 、 ADC ）以及 Register description （寄存器描述）

引脚复用与特殊功能
你想用 PA0 输出 PWM，手册里会告诉你 PA0 的复用功能（AF）编号是多少（比如 AF1），你在 Cube MX 里就要选对；同时尽量避免把 NRST 等特殊引脚当作普通 I/O 使用

比如张图告诉你

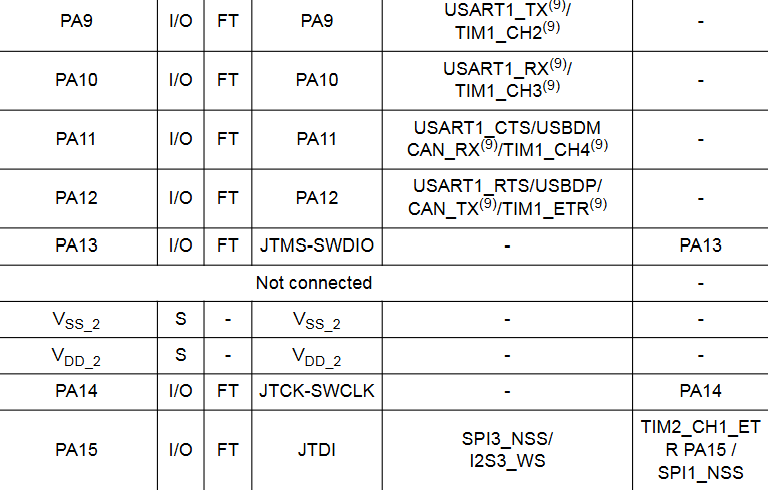

PA9-PA13都是I/O（可输入可输出的引脚）
Vss_2、Vdd_2是S类引脚（供电、接地专用引脚）
FT： 这个引脚可以承受5V供电（没有FT就是默认3V3供电）
PA13的JIMS-SWDIO： SWD （Serial Wire Debug）调试接口的数据线（标注这些是因为这些引脚在上电后默认被配置为调试功能，如果你想在项目中使用 PA13 或 PA15 作为普通 GPIO 或 PWM 输出，必须先通过代码禁用 JTAG/SWD 功能，否则它们会被调试器“占用”，导致你的程序无法正常工作）
TIM2_CH1_ETR：定时器 2 的第 1 通道的外部触发输入（ETR）功能，可以被重映射到 PA15 引脚上
SPI1_NSS：表示 SPI1 外设的片选信号（NSS），也可以被重映射到 PA15
ok

电源与地布局
芯片的 VDD、VSS 引脚分别在哪里？PCB 布局时，去耦电容（如 0.1μF + 10μF）必须紧靠每个 VDD 引脚放置，以应对高频瞬态电流

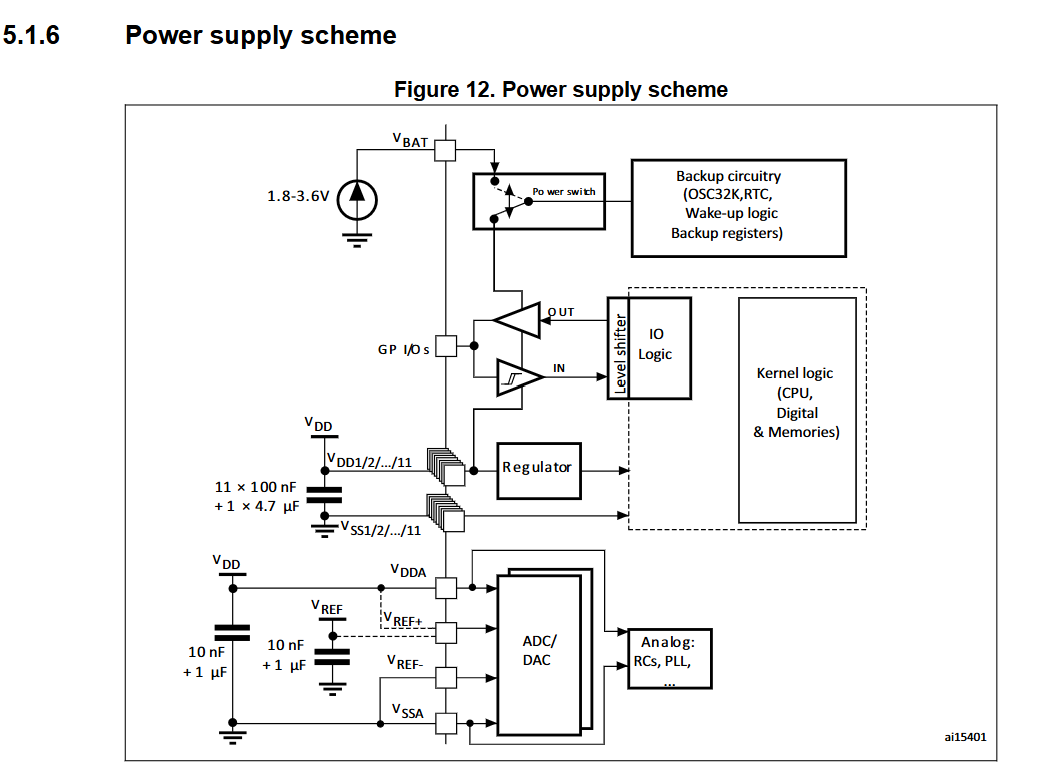

以stm32f103rc供电方案图为例：这张图在告诉你，为了让芯片里的 CPU（数字部分）和 ADC（模拟部分）都能稳定工作，你需要在外部给它们分别提供干净的电源，并加上指定大小的电容来“稳压”
— 注意看 VDD 旁边画的电容 11 x 100nF + 1 x 4.7μF ，这是强制要求你的 PCB 上，靠近芯片 VDD 引脚的地方，必须尽可能多地放这些小电容，用来像“蓄水池”一样稳定电压，防止 CPU 高速运算时电压瞬间跌落
— ADC/DAC这边，模拟电路对噪声非常敏感，所以它的输入端有一个专门的滤波器结构（虽然图上画得简单，但实际 PCB 布局通常要加磁珠隔离），这里的电容 10nF + 1μF 是为了保证 ADC 采样的精准度

最小系统外围元件
复位电路（NRST）需要多大的上拉电阻和滤波电容（如 10kΩ + 100nF）？BOOT0/BOOT1 引脚怎么接才能从 Flash 启动？晶振电路的负载电容选多大？

外设工作原理与时钟树
UART 如何收发数据？ADC 的采样流程是怎样的？配置 PLL、AHB/APB 分频后，各外设获得的时钟频率是多少？

控制寄存器与参数计算
比如想让定时器产生 1kHz 的 PWM，你需要查 PSC （预分频器）和 ARR （自动重装载值）寄存器该怎么算；或者查 PWM 的占空比寄存器（CCR）怎么设。

状态标志位与中断
比如串口发完数据后，要查状态寄存器（SR）里的“发送完成（TC）”标志位，来判断能不能发下一包数据；如果用中断，需要查中断向量表，确认中断服务函数叫什么名字（如 TIM2_IRQHandler ）

通信时序约束
如果通过 SPI 或 I2C 控制外设，手册会规定片选信号（CS#）的上升时间、数据保持时间等，代码必须严格遵守这套时序规则

3.硬件、调试

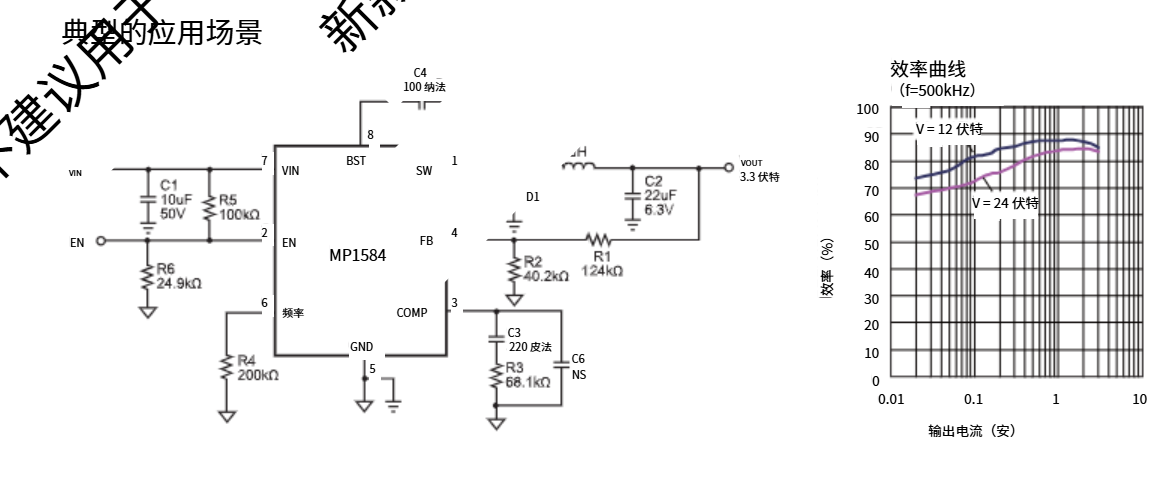

比如，这是MP1584降压模块的芯片手册，我需要画一个降压电路的原理图，就可以参考手册里给的典型应用电路

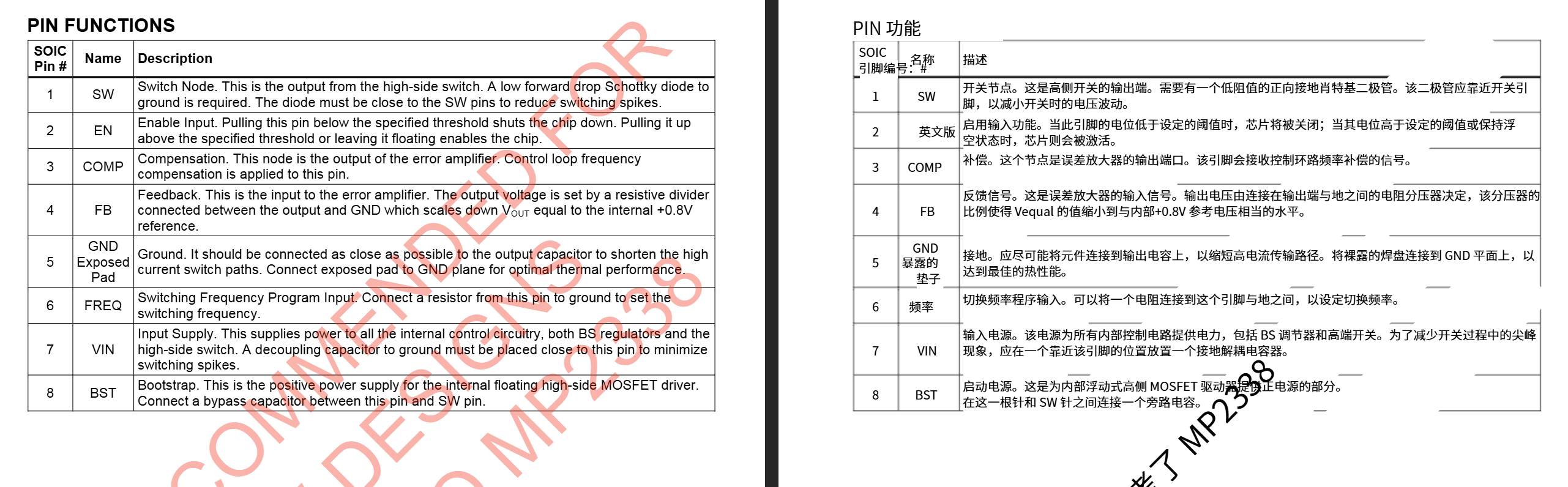

在引脚功能定义中可以看出，给EN使能引脚一个>0.6V的电压才会开启芯片，而检测输出电压是否符合设计师时就检测SW引脚的输出电压；FB引脚连接的分压电阻决定了这个芯片可以降多少电压，具体计算公式可以上网查找

封装尺寸与焊盘：是 LQFP48 还是 BGA 封装？画 PCB 封装库时，必须严格按照手册里的“推荐焊盘尺寸（Recommended Land Pattern）”来画，确保能焊上、不虚焊。

确保硬件能稳定工作，排查“为什么代码没问题但板子不转”的玄学问题
看手册哪里： Electrical characteristics （电气特性）和 Absolute maximum ratings （绝对最大额定值）

绝对最大额定值
芯片能承受的最大电压、电流和温度是多少？超过这个值芯片会“当场去世”，比如 GPIO 引脚最大只能承受 20mA 电流，直接接 50mA 的蜂鸣器就会烧芯片

建议工作条件
正常工作的电压范围（如 2.0V~3.6V）、温度范围。必须保证电源芯片（如 LDO）输出的电压在这个安全区内。

I/O 电平兼容性
STM32 的 GPIO 输出高电平是 3.3V，但你的电机驱动模块 IN 口要求 5V 才能识别为高电平；查手册的“I/O voltage level”表，发现不兼容，硬件搭建时中间就必须加一个“电平转换电路”

时序图
当你使用通信协议时（I2C, SPI, UART）
虽然 HAL 库帮你封装好了，如果通信失败（比如读传感器全是 0xFF），你必须看时序图

比如I2C 的时序图会告诉你，SCL 高电平期间 SDA 必须保持稳定，如果你的示波器抓出来的波形显示 SDA 在 SCL 高电平时跳变了，那就是你的上拉电阻没接好，或者线太长干扰了，而不是代码的问题

当你操作外部存储器（Flash, SRAM, LCD屏幕）时：

比如并口驱动 LCD 屏幕时，手册会给出一个时序图，标明 WR （写信号）变低后，数据线上的数据必须在多少纳秒内稳定下来，如果你的单片机速度太快，数据还没稳就写入，屏幕就会花屏。这时你需要根据时序图在代码里加几个 NOP 延时

新人知识有限，积累中
