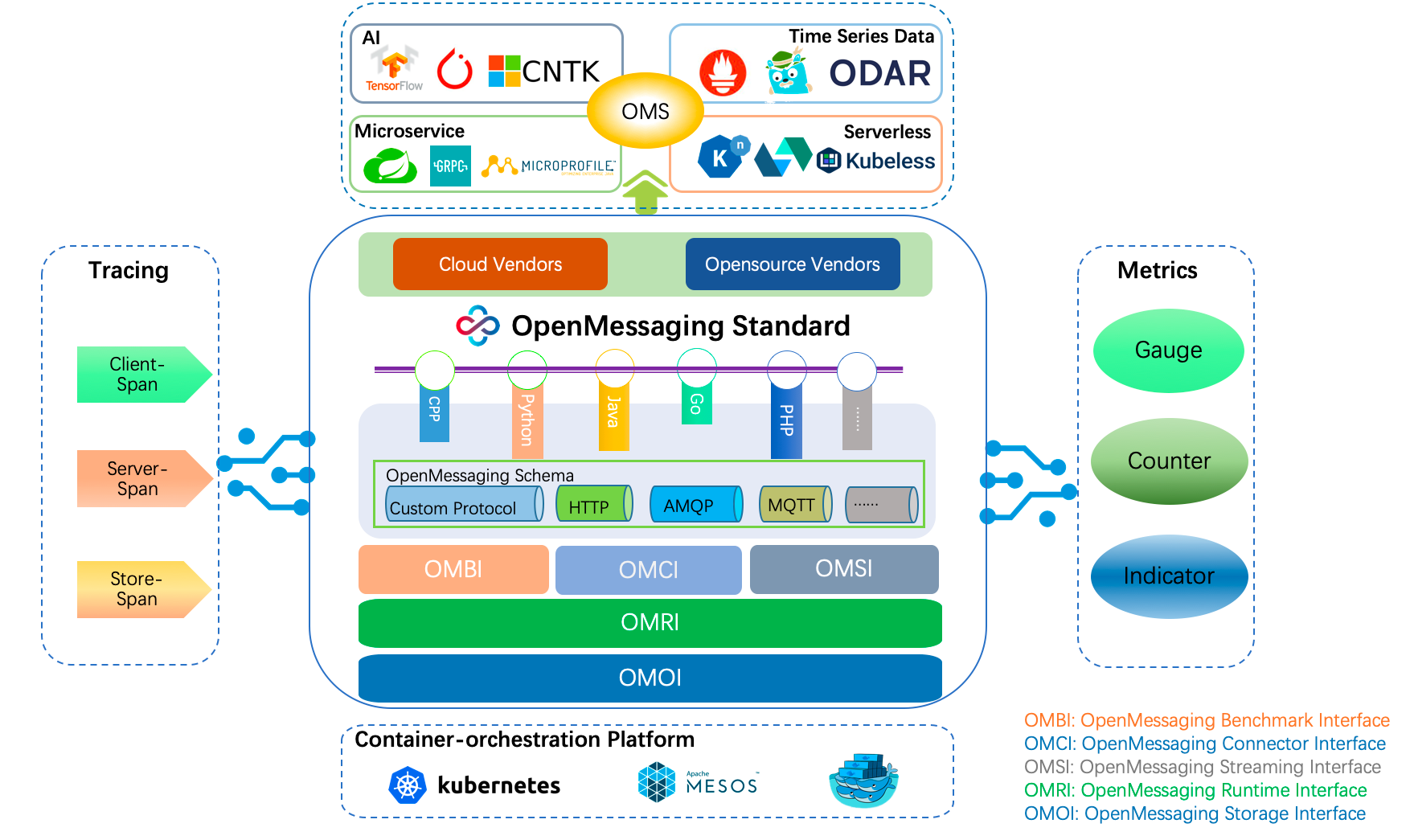

领域架构总览

以下是 OpenMessaging V0.3 版本的领域架构设计，详见 JavaDoc。

与第一版相比，Topic（主题）概念已从模型中移除。本版本引入了 Stream（流） 元素，它是分区（partition）、分片（shard）、消息组（message group）等概念的抽象表示。

以下章节逐一说明 OMS（开放消息规范，Open Messaging Specification）中引入的这些核心概念。

---

命名空间（Namespace）

命名空间类似于 cgroup 中的 namespace，用于创建具有安全保障的隔离空间。每个命名空间拥有自己独立的生产者、消费者、主题、队列等一整套资源。

OpenMessaging 通过 MessagingAccessPoint（消息访问入口） 来访问、读取和写入指定命名空间中的资源。

┌─────────────────────────────────────────┐
│              命名空间 A                   │
│  ┌─────────┐  ┌─────────┐  ┌─────────┐ │
│  │ 生产者  │  │ 消费者  │  │  队列   │ │
│  └─────────┘  └─────────┘  └─────────┘ │
└─────────────────────────────────────────┘
┌─────────────────────────────────────────┐
│              命名空间 B                   │
│  ┌─────────┐  ┌─────────┐  ┌─────────┐ │
│  │ 生产者  │  │ 消费者  │  │  队列   │ │
│  └─────────┘  └─────────┘  └─────────┘ │
└─────────────────────────────────────────┘

关键要点：

• 多租户隔离的基础设施
• 通过 OMS.getMessagingAccessPoint(url) 获取入口
• URL 格式: oms:<驱动类型>://[账号@]主机[:端口]/<区域>

---

生产者（Producer）

OpenMessaging 定义了两种生产者：Producer（标准生产者） 和 BatchMessageSender（批量消息发送器）。

标准生产者

提供多种 send 方法将消息发送到指定目标（在 OMS 中目标是 Queue）：

发送方式	方法	行为描述
同步发送	send(Message)	调用线程阻塞等待，直到发送请求完成
异步发送	sendAsync(Message)	立即返回 Future<SendResult>，调用线程不阻塞
单向发送	sendOneway(Message)	不关心发送结果，不抛出异常
事务发送	send(Message, LocalTransactionExecutor, KeyValue)	仅当本地事务提交后，消息才对消费者可见

批量消息发送器

专注于吞吐速度，实现可采用批量方式——先累积多条消息，然后一次性提交（commit）：

BatchMessageSender sender = producer.createBatchMessageSender();
sender.send(msg1).send(msg2).send(msg3);
sender.commit();  // 一次性提交所有消息
// 或者 sender.rollback();  // 回滚所有未提交消息

---

消费者（Consumer）

OpenMessaging 定义了三种消费者：PullConsumer（拉模式消费者）、PushConsumer（推模式消费者） 和 StreamingConsumer（流式消费者）。每种消费者仅支持从 Queue 消费消息。

拉模式消费者（PullConsumer）

• 从指定队列主动拉取消息
• 支持通过确认机制（acknowledgement）随时提交消费结果
• 一个拉模式消费者只能从一个固定队列拉取消息

PullConsumer consumer = messagingAccessPoint.createPullConsumer();
consumer.attachQueue("NS://HELLO_QUEUE");
Message msg = consumer.receive();        // 阻塞式拉取
consumer.ack(msg.sysHeaders().getString(Message.BuiltinKeys.RECEIPT_HANDLE));

推模式消费者（PushConsumer）

• 从多个队列接收消息
• 消息由 MOM（面向消息的中间件）服务端推送到客户端
• 可以关联（attach）到多个队列，每个队列使用独立的 MessageListener（消息监听器）
• 通过 ReceivedMessageContext（已接收消息上下文）随时提交消费结果

PushConsumer consumer = messagingAccessPoint.createPushConsumer();
consumer.attachQueue("NS://QUEUE_A", new MessageListener() {
    @Override
    public void onReceived(Message message, Context context) {
        // 处理接收到的消息
        context.ack();  // 确认消费
    }
});

流式消费者（StreamingConsumer）

• 全新的消费者类型——面向流的消费者
• 旨在将消息系统与流式计算、大数据平台轻松集成
• 以迭代器方式从指定队列的 Stream（流）中消费消息

StreamingConsumer consumer = messagingAccessPoint.createStreamingConsumer();
StreamingIterator iterator = consumer.seekToBeginning("stream-0");
while (iterator.hasNext()) {
    Message msg = iterator.next();
    // 逐条处理消息
}

---

队列（Queue）

Queue 是 OMS 中最基础、最核心的概念。 Queue 的消息来源可以是 Producer（生产者）或 Routing（路由）。

Stream 分区机制

需要特别注意的是，一个 Queue 可以被划分为多个 Stream（流），消息将通过 MessageHeader#STREAM_KEY（消息头中的流键）分发到指定的 Stream。

                    ┌──────────────┐
                    │    队列      │
                    ├──────────────┤
                    │  流 0        │ ← STREAM_KEY = "key_a"
                    │  流 1        │ ← STREAM_KEY = "key_b"
                    │  流 2        │ ← STREAM_KEY = "key_c"
                    │  ...         │
                    └──────────────┘

Stream 是一个抽象概念，在不同消息系统中可以分别对应：

• Kafka: Partition（分区）
• RocketMQ: MessageQueue（消息队列）
• RabbitMQ: Shard（分片）

直接投递路径

Queue 也可以直接从 Producer 接收消息——在某些场景下，我们希望 Producer 和 Consumer 之间走最短路径，以获得最佳性能。

生产者 ──→ 队列 ──→ 消费者   （最短路径，无需经过路由）

---

路由（Routing）

路由负责处理源队列中的原始消息，并将其转发到另一个队列。

三元组模型

每个路由由三个要素组成：源队列 → 表达式管道 → 目标队列。

┌──────────┐     ┌────────────┐     ┌──────────┐
│  源队列  │ ──→ │ 表达式管道 │ ──→ │ 目标队列 │
│          │     │            │     │          │
└──────────┘     └────────────┘     └──────────┘

表达式类型

表达式（Expression）用于处理路由中流动的消息。目前此 OMS 版本定义了以下表达式类型：

表达式类型	功能说明	状态
过滤器表达式（Filter）	按条件过滤消息（最常用）	✅ 已定义
去重器表达式（Deduplicator）	去除重复消息	🔮 未来支持
连接器表达式（Joiner）	连接/合并多条消息	🔮 未来支持
RPC 表达式	远程过程调用	🔮 未来支持

跨网络路由

路由可以跨越网络边界——消息可以从一个网络分区路由到另一个网络分区，实现跨数据中心、跨地域的消息流转。

---

整体数据流

---

与 JMS 的核心差异

对比维度	JMS（Java 消息服务）	OpenMessaging（OMS）
编程语言	仅限 Java	语言无关
消息模型	Queue + Topic（双模型）	Queue（统一模型）
流式处理	❌ 不支持	✅ StreamingConsumer
多租户	❌ 无原生支持	✅ 命名空间隔离
路由机制	❌ 无	✅ Routing + Expression
负载均衡	无明确规范	内置规范定义
云原生	不支持	☁️ 面向云设计

---

参考资源

资源名称	链接
🏠 OpenMessaging 官网	openmessaging.cloud
📋 正式规范仓库	github.com/openmessaging/specification
📚 Java API 完整文档	openmessaging.cloud/openmessaging-java
📊 基准测试框架	Benchmark Framework
💻 Java API 源码	github.com/openmessaging/openmessaging-java
💬 社区 Slack	openmessaging.herokuapp.com
📧 邮件列表	groups.google.com/forum/#!forum/openmessaging

---

说明: 本文是 OpenMessaging 项目的官方领域架构设计文档。OpenMessaging 是 Linux 基金会协作项目，由阿里巴巴发起，联合 Yahoo、滴滴、微众银行等多家企业共同制定，旨在建立云原生、厂商无关的分布式消息开放标准。SOFAMQ 的 OMS API 正是对此规范的具体实现。
