FreeRTOS的学习总结
·
1.ESP32中断
-
中断的类型
- 硬件中断：比如按下按键时的GPIO中断，或者触摸中断（检测到触摸时）
- 软件中断：定时器中断或者看门狗中断（当定时器超时时）
-
ESP32中断相关函数
- attachInterrupt：在Arduino中，可以使用下面这个函数添加一个中断处理逻辑，这个函数有三个参数void attachInterrupt(uint8_t pin, std::function<void(void)> intRoutine, int mode)
- pin：中断触发的中断号。虽然对于esp32，这个参数可以直接写GPIO引脚编号，但是建议尽量调用digitalPinTolnterrupt函数，将原始GPIO引脚转换成中断系统中的对应编号使用，比如digitalPinToInterrupt(23)，ESP32能直接使用GPIO编号，是因为对于ESP32，digitalPinToInterrupt函数的返回值就是原样返回，但对于其他类型的单片机，逻辑就不一样了
- intRoutine:中断处理函数，就是当触发中断时，需要执行的操作注意这个操作应该尽可能轻量，不能将繁重的工作写在中断处理函数中，这样会极大降低单片机响应，最糟糕时可能导致单片机重启（看门狗超时），自定义一个函数，一般是void型

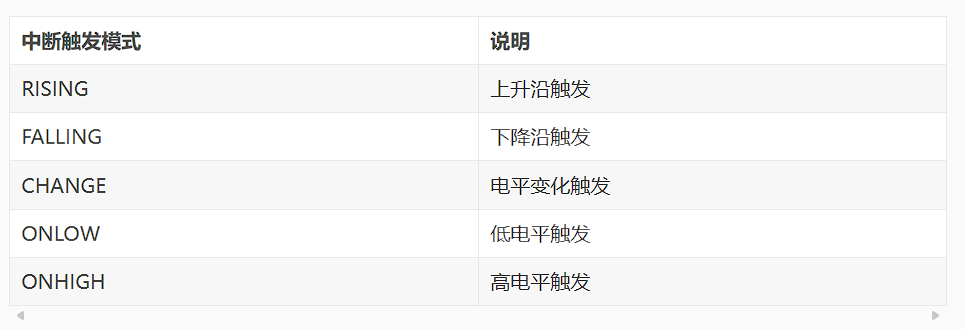

- mode：中断触发的模式，一共有以下几种模式可选：
-
detachInterrupt：该函数用于解除某个中断号的中断逻辑，函数具体如下： void detachInterrupt(uint8_t pin)，函数只有一个参数：
-
pin：要取消中断程序的中断号，同样地，建议使用digitalPinToInterrupt函数来将GPIO编号转换成中断号
中断实战：

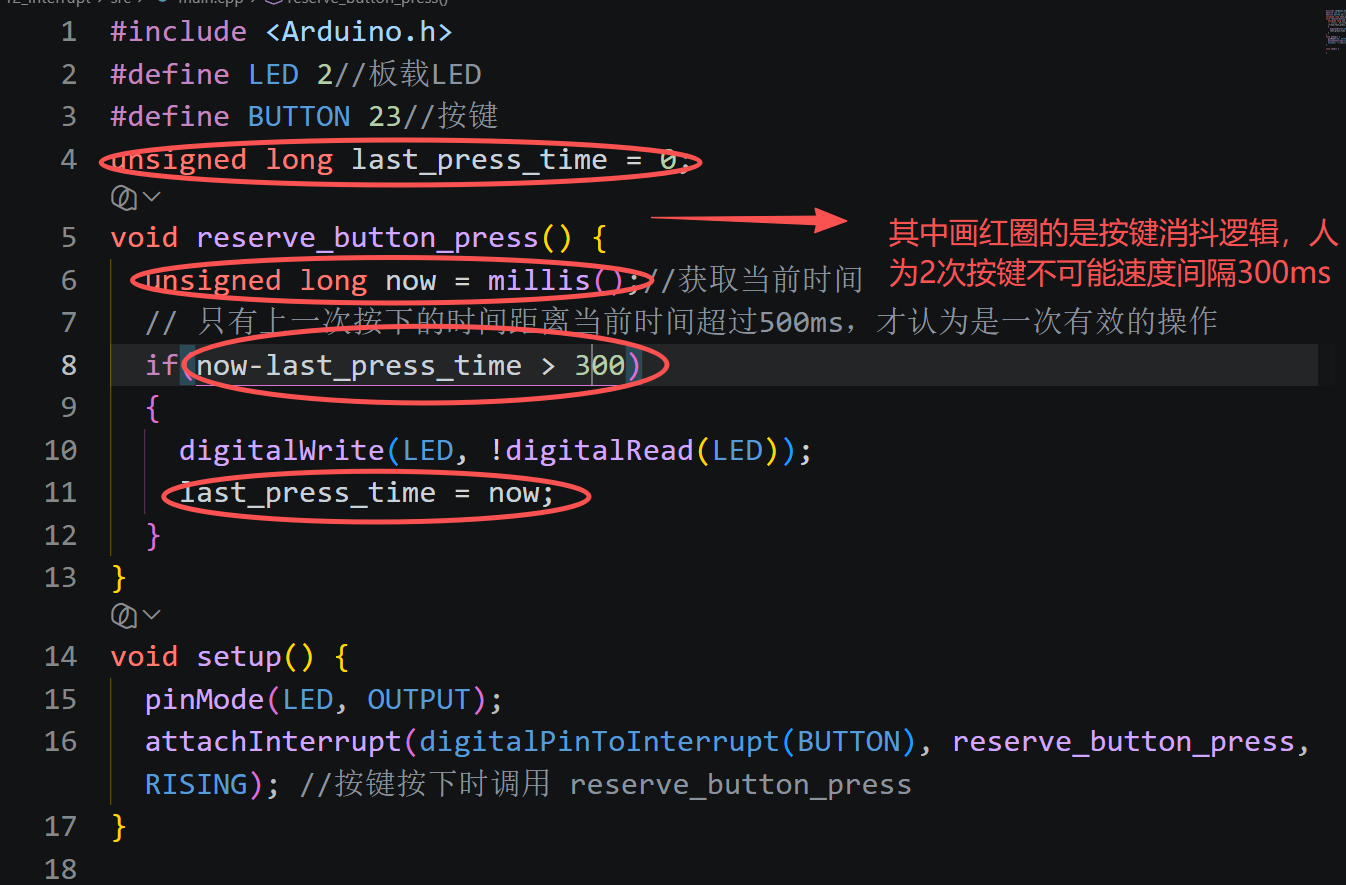

- 外接一个按键来控制LED灯的亮灭，pin选择23引脚，中断触发模式选择下降沿，因为按键默认高电平（上拉），我们按下按键就触发中断。代码实现：
2.FreeRTOS多任务初体验
-
ESP32的Arduino框架里面，已经内置了FreeRTOS框架，并且对ESP32的双核进行了完美的适配，所以我们在使用时，无需引入第三方库就可以直接用了。使用stm32cubemx来运用FreeRTOS我后续会写出来。
-
创建多任务：xTaskCreate函数，一共有6个参数
-
pvTaskCode:创建的任务需要执行的逻辑，是一个自定义函数，该函数返回值必须为void，只有一个参数，参数类型必须为void*
-
pcName:任务的名称，一个字符串，自己定义，为了自己更加理解创建了一个怎么样的任务
- usStackDepth:给任务分配的最大堆栈大小，单位是字节
- pvParameters:传递给任务的参数，类型是void*，一般为NULL
- uxPriority:任务优先级，一个数字，取值范围为[0,24]，数字越大，优先级越高
- pxCreatedTask：用于接收该任务的句柄，后续对该任务的操作，需要基于该句柄完成，类型为TaskHandle_t

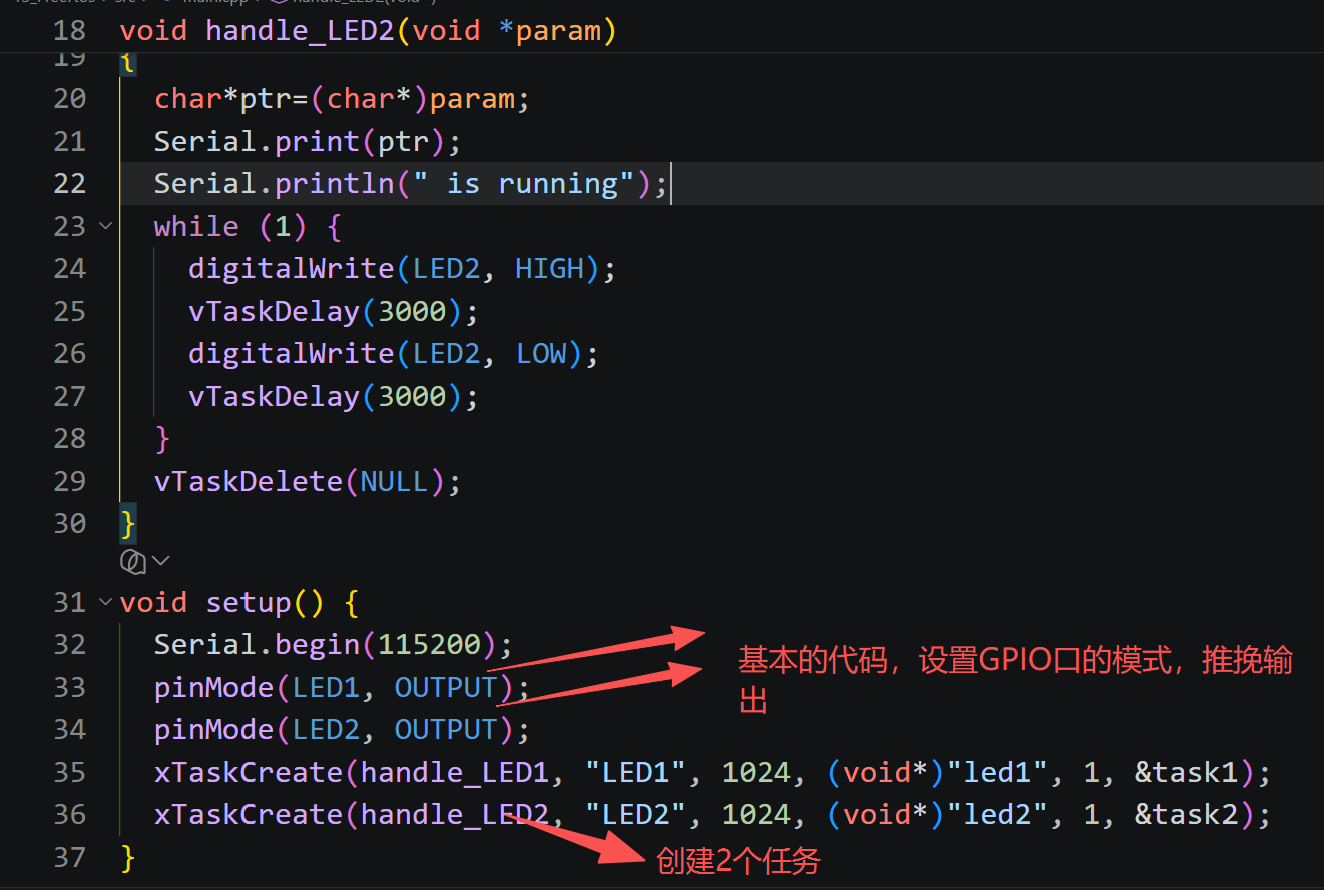

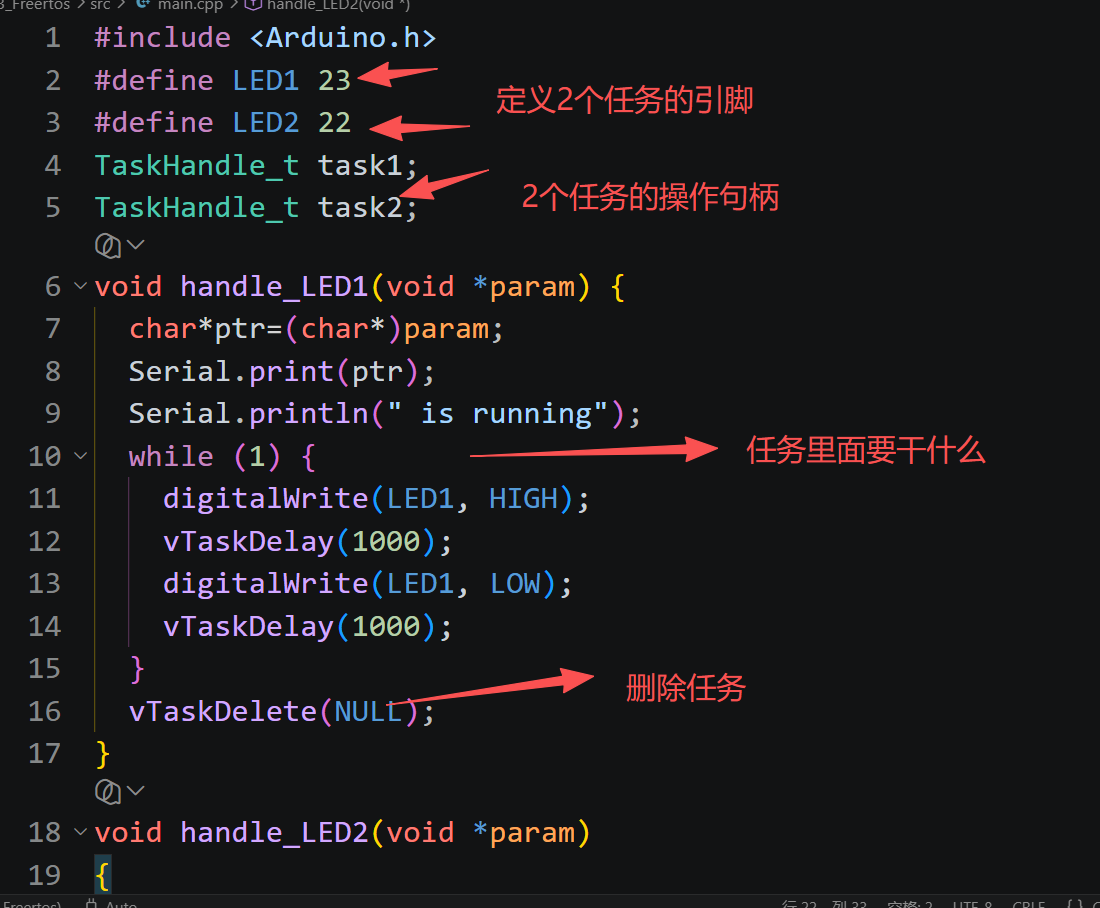

- 代码实战：
- FreeRTOS延时函数：vTaskDelay，该函数的作用是延迟一段时间，在这段时间内，调用该函数的任务让出CPU资源，其他任务可以借机获取CPU资源
- 该函数就只有一个参数：xTicksToDelay，需要任务延迟的tick数，对于ESP32，一个tick等于1ms，所以要延迟3秒，就应该调用vTaskDelay(3000)，但是对于其他芯片，一个tick就不一定等于1ms。
- 我们平常使用的Delay函数，其内部也是调用vTaskDelay函数实现的
- 任务删除函数：vTaskDelete
- 该函数就一个参数，xTaskToDelete表示要删除任务的句柄，这个句柄就是xTaskCreate函数中传入的最后一个参数，如果参数设置为NULL，表示删除当前任务，一般都是填NULL，自己删除自己，不建议跨任务删除，会出现一些不可预知的问题
- 任务暂停函数：vTaskSuspend
- 这个函数就一个参数，填写NULL表示暂停当前任务，函数也可传其他任务句柄
- 任务继续函数：vTaskResume
- 这个函数就一个参数，参数为NULL表示恢复当前任务，函数也可传其他任务句柄
小提醒：大家可能会发现FreeRTOS库中的函数名，有些是以x开头的，有些是以v开头的，其实这与函数的返回值有关，如果函数有返回值，一般以x开头，如果函数没有返回值，一般以v（void）开头
3.FreeRTOS任务绑定
- esp32有2个CPU，我们可以将创建的任务分配到指定的CPU上运行
- 创建任务并绑定CPU函数：xTaskCreatePinnedToCore，该函数和xTaskCreate前6个参数一致，最后一个参数：
- xCoreID：需要将任务分配到的CPU编号，esp32可选编号为0和1，也可以指定常量
- 需要注意的是：esp32中，与无线通信相关的，比如WiFI或者蓝牙协议栈相关的逻辑都在CPU0上处理，所以我们在使用esp32时，如果有用到esp32的蓝牙或者WiFi功能，则不建议将我们自己的比较复杂的任务分配到CPU0上，因为这样有可能会干扰WiFI和蓝牙的正常运行，影响通信质量。而对于简单任务的分配，也建议不指定CPU，让esp32自行调度，除非有特殊需求
4.看门狗
- 什么是看门狗？看门狗就是一个定时器，能够让微控制器在程序发生意外的时候，自动重启单片机，这些意外有什么？
- 看门狗分类：中断看门狗和任务看门狗
- 中断看门狗（IWDT）：interrupt watch dof timer，它是用于监控有没有哪一个中断处理程序执行时间过长（默认时间800ms），如果时间过长，直接重启esp32
- 任务看门狗（TWDT）：task watch dog timer，它用来看管FreeRTOS的任务，任务如果长时间（5s）得不到CPU资源，就重启esp32
- 看门狗机制：中断开门狗默认开启，esp32有2个CPU，在每一个CPU上，都有一个预先创建的任务，这个任务优先级非常低（0），它有三个作用：
-
当esp32处于空闲状态时，自动降低功耗，增加续航时间
-
当自己CPU下有任务被删除时，主动清理相关内存资源
-
重置看门狗定时器
-
喂狗定义：看门狗本质是定时器，只有定时器超时才触发重启逻辑，我们只需要在超时时间之内去重置定时器，就避免被重启，这个就叫喂狗。
5.如何避免日常错误，导致看门狗重启
- 中断处理函数简单一点，不要在中断处理函数里面进行打印操作
- 主动让出CPU，使用vTaskDelay函数，主动休眠一段时间
6.FreeRTOS信号量的使用
- 类型：二值信号量和计数信号量
- 使用相当多的是二值信号量

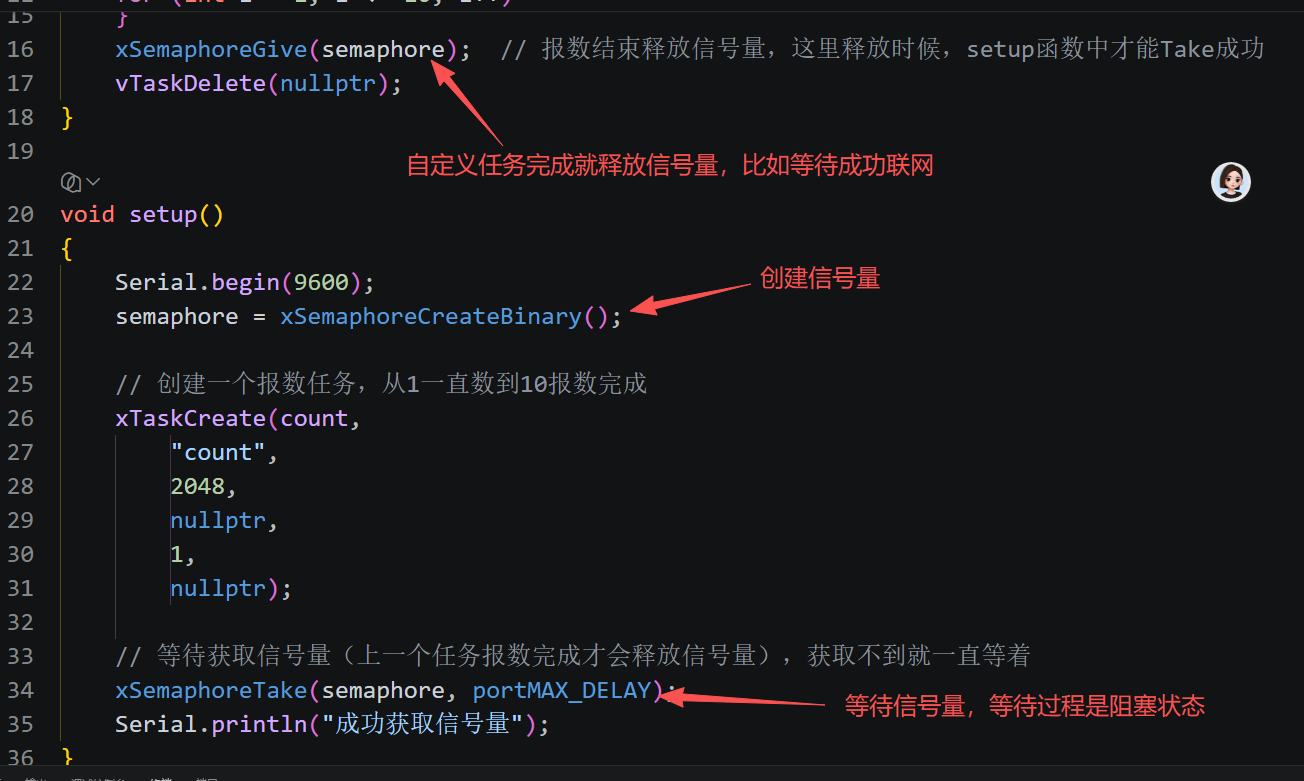

- 二值信号量有三种流程：创建，释放，等待
- 创建：semaphore = xSemaphoreCreateBinary()
- 释放：xSemaphoreGive(semaphore)
- 等待：xSemaphoreTake(semaphore, portMAX_DELAY)
7.FreeRTOS互斥信号量使用
- 2个线程并行执行的东西强制转换成串行的，避免出现线程不安全的现象，相当于一把锁，谁拿到钥匙谁就干活，怎么开锁？xSemaphoreTakeRecursive(mutex, portMAX_DELAY) == pdTRUE用if语句来判断是否拿到锁，谁拿到就谁执行
- 互斥信号量，用三个流程：
- 定义自变量SemaphoreHandle_t mutex;
- 然后set up函数里面用定义的变量创建的函数去获取mutex = xSemaphoreCreateMutex();
- 最后一步在自定义函数里面使用使用if语句去判断，然后执行逻辑
举例代码：
#include "FreeRTOS.h"
#include "task.h"
#include "semphr.h"
#include "usart.h"
#include <stdio.h>
/* ============ 1. 定义互斥信号量句柄 ============ */
SemaphoreHandle_t xMutex;
/* ============ 2. 共享资源：UART 打印函数 ============ */
/**
* @brief 线程安全的打印函数（关键！每次打印前都要加锁）
*/
void Safe_Printf(const char *fmt, ...)
{
/* 拿钥匙（最多等待 1000ms，防止永久死锁） */
if (xSemaphoreTakeRecursive(xMutex, pdMS_TO_TICKS(1000)) == pdTRUE)
{
va_list args;
va_start(args, fmt);
vprintf(fmt, args); /* 整段打印完成前，不会被打断 */
va_end(args);
/* 还钥匙 */
xSemaphoreGiveRecursive(xMutex);
}
else
{
/* 等待超时，可能发生死锁，可以在这里报警 */
}
}
/* ============ 3. 任务 A：模拟温度采集 ============ */
void TaskA_Temperature(void *pvParameters)
{
while (1)
{
/* 模拟读温度传感器（耗时操作） */
float temp = 26.5f;
/* 打印前加锁，确保完整输出 */
Safe_Printf("[TaskA] Temperature: %.1f C\r\n", temp);
vTaskDelay(pdMS_TO_TICKS(500));
}
}
/* ============ 4. 任务 B：模拟湿度采集 ============ */
void TaskB_Humidity(void *pvParameters)
{
while (1)
{
/* 模拟读湿度传感器 */
int humidity = 60;
Safe_Printf("[TaskB] Humidity: %d%%\r\n", humidity);
vTaskDelay(pdMS_TO_TICKS(700));
}
}
/* ============ 5. setup / main 函数 ============ */
int main(void)
{
/* 硬件初始化 */
USART_Init();
/* 创建互斥信号量（相当于创建一把锁） */
xMutex = xSemaphoreCreateMutex();
if (xMutex == NULL)
{
printf("Mutex create failed!\r\n");
while (1); /* 创建失败，停下来检查 */
}
/* 创建两个任务 */
xTaskCreate(TaskA_Temperature, "TaskA", 256, NULL, 1, NULL);
xTaskCreate(TaskB_Humidity, "TaskB", 256, NULL, 1, NULL);
/* 启动调度器 */
vTaskStartScheduler();
while (1) { /* 不会到达这里 */ }
}8.FreeRTOS事件组的使用
- 概念：允许任务等待多个事件的组合每个事件对应事件组中的一个位（bit），任务可以设置、清除或等待这些位的特定组合。
- 怎么运用？首先还是创建出事件组句柄EventGroupHandle_t xEventGroup,然后在setup中创建出事件组xEventGroup=xEventGroupCreate();在任务中使用xEventGroupWaitBits函数
举例代码：
#include "FreeRTOS.h"
#include "task.h"
#include "event_groups.h"
#include "usart.h"
#include <stdio.h>
/* ============ 1. 定义事件位（用 bit 的位置表示） ============ */
#define BIT_CARD_OK (1 << 0) // bit0：刷卡成功
#define BIT_PWD_OK (1 << 1) // bit1：密码正确
#define BIT_ALL_OK (BIT_CARD_OK | BIT_PWD_OK) // 两个都满足
/* ============ 2. 创建事件组句柄 ============ */
EventGroupHandle_t xEventGroup;
/* ============ 3. 任务 A：模拟刷卡（200ms 后刷卡成功） ============ */
void Task_SwipeCard(void *pvParameters)
{
while (1)
{
vTaskDelay(pdMS_TO_TICKS(200));
printf("[刷卡中...] 请刷卡\r\n");
vTaskDelay(pdMS_TO_TICKS(1000));
printf("[刷卡] 刷卡成功！\r\n");
/* 设置 bit0：刷卡成功事件发生 */
xEventGroupSetBits(xEventGroup, BIT_CARD_OK);
}
}
/* ============ 4. 任务 B：模拟输密码（500ms 后密码正确） ============ */
void Task_InputPwd(void *pvParameters)
{
while (1)
{
vTaskDelay(pdMS_TO_TICKS(500));
printf("[密码] 请输入密码\r\n");
vTaskDelay(pdMS_TO_TICKS(2000));
printf("[密码] 密码正确！\r\n");
/* 设置 bit1：密码正确事件发生 */
xEventGroupSetBits(xEventGroup, BIT_PWD_OK);
}
}
/* ============ 5. 门控任务：等两个条件都满足才开门 ============ */
void Task_DoorControl(void *pvParameters)
{
EventBits_t uxBits;
while (1)
{
printf("[门控] 等待：刷卡 + 密码\r\n");
/* 等待 bit0 和 bit1 都置 1（pdTRUE 表示 AND 逻辑） */
uxBits = xEventGroupWaitBits(
xEventGroup,
BIT_ALL_OK, // 等待这些位
pdTRUE, // 满足后自动清除
pdTRUE, // 全部满足才返回（AND）
portMAX_DELAY); // 永久等待
printf("[门控] ✅ 所有条件满足，开门！\r\n\n");
/* 模拟开门动作 2 秒 */
vTaskDelay(pdMS_TO_TICKS(2000));
printf("[门控] 关门，等待下一次\r\n\n");
}
}
/* ============ 6. 主函数 ============ */
int main(void)
{
USART_Init();
/* ① 创建事件组 */
xEventGroup = xEventGroupCreate();
if (xEventGroup == NULL)
{
printf("Event group create failed!\r\n");
while (1);
}
/* ② 创建任务 */
xTaskCreate(Task_SwipeCard, "Card", 256, NULL, 1, NULL);
xTaskCreate(Task_InputPwd, "Pwd", 256, NULL, 1, NULL);
xTaskCreate(Task_DoorControl,"Door", 256, NULL, 1, NULL);
/* ③ 启动调度器 */
vTaskStartScheduler();
while (1);
}结果：
时间线
0ms [门控] 等待：刷卡 + 密码
200ms [刷卡中...] 请刷卡
500ms [密码] 请输入密码
1200ms [刷卡] 刷卡成功！ ← bit0 置 1，但密码还没好
2500ms [密码] 密码正确！ ← bit1 置 1，两个都满足！
2500ms [门控] ✅ 所有条件满足，开门！
4500ms [门控] 关门，等待下一次9.FreeRTOS队列的使用
- 之前学习的信号量和事件组只是任务和任务之间传递信号，相互告诉某件事情发生了没有
- 而队列则是任务和任务之间传递真实的数据
- 创建队列：先创建句柄，然后再在setup函数里面句柄函数的形式来书写：句柄=xQueueCreate(UBaseType_t uxQueueLength, UBaseType_t uxItemSize);
- 发送数据：
- BaseType_t xQueueSend(QueueHandle_t xQueue, const void *pvItemToQueue, TickType_t xTicksToWait)；正常发送
- BaseType_t xQueueSendToBack(QueueHandle_t xQueue, const void *pvItemToQueue, TickType_t xTicksToWait)；往后排
- BaseType_t xQueueSendToFront(QueueHandle_t xQueue, const void *pvItemToQueue, TickType_t xTicksToWait)；往前插队
- 接受数据：BaseType_t xQueueReceive(QueueHandle_t xQueue, void *pvBuffer, TickType_t xTicksToWait)；
- 检查队列中是否有数据：UBaseType_t uxQueueMessagesWaiting(const QueueHandle_t xQueue)；
举例代码：
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "usart.h"
#include <stdio.h>
/* ============ 1. 定义"订单"结构体 ============ */
typedef struct {
uint8_t table_id; // 几号桌
char dish[20]; // 什么菜
} Order_t;
/* ============ 2. 创建队列句柄 ============ */
/* 队列容量 5 条，每条是 Order_t 大小 */
QueueHandle_t xOrderQueue;
/* ============ 3. 生产者任务：模拟"点餐"（每 1 秒下一个单） ============ */
void Task_Waiter(void *pvParameters)
{
Order_t order;
int cnt = 0;
while (1)
{
cnt++;
order.table_id = (cnt % 5) + 1; // 轮流给 1~5 号桌
sprintf(order.dish, "红烧肉 #%d", cnt);
printf("[服务员] %d号桌点了 %s，扔进队列\r\n",
order.table_id, order.dish);
/* ✅ 发送数据到队尾 */
xQueueSend(xOrderQueue, &order, portMAX_DELAY);
vTaskDelay(pdMS_TO_TICKS(1000));
}
}
/* ============ 4. 消费者任务：模拟"做菜"（每 2 秒做一个） ============ */
void Task_Chef(void *pvParameters)
{
Order_t order;
while (1)
{
/* ✅ 从队列里接收一条数据 */
if (xQueueReceive(xOrderQueue, &order, portMAX_DELAY) == pdTRUE)
{
printf("[厨师] 正在做 %s ...\r\n", order.dish);
vTaskDelay(pdMS_TO_TICKS(2000)); // 模拟做菜 2 秒
printf("[厨师] ✅ %s 上桌！\r\n\n", order.dish);
}
}
}
/* ============ 5. 监控任务：每秒看队列里堆了几个单 ============ */
void Task_Monitor(void *pvParameters)
{
UBaseType_t cnt;
while (1)
{
cnt = uxQueueMessagesWaiting(xOrderQueue);
printf("[监控] 当前队列里有 %lu 个订单等待\r\n\n", cnt);
vTaskDelay(pdMS_TO_TICKS(3000));
}
}
/* ============ 6. 主函数 ============ */
int main(void)
{
USART_Init();
/* ① 创建队列：容量 5 条，每条 sizeof(Order_t) 字节 */
xOrderQueue = xQueueCreate(5, sizeof(Order_t));
if (xOrderQueue == NULL)
{
printf("Queue create failed!\r\n");
while (1);
}
/* ② 创建任务 */
xTaskCreate(Task_Waiter, "Waiter", 256, NULL, 1, NULL);
xTaskCreate(Task_Chef, "Chef", 256, NULL, 1, NULL);
xTaskCreate(Task_Monitor, "Monitor",256, NULL, 1, NULL);
/* ③ 启动调度器 */
vTaskStartScheduler();
while (1);
}结果：
[服务员] 1号桌点了 红烧肉 #1，扔进队列
[监控] 当前队列里有 1 个订单等待
[服务员] 2号桌点了 红烧肉 #2，扔进队列
[厨师] 正在做 红烧肉 #1 ...
[监控] 当前队列里有 2 个订单等待
[服务员] 3号桌点了 红烧肉 #3，扔进队列
[监控] 当前队列里有 3 个订单等待
[厨师] ✅ 红烧肉 #1 上桌！
[厨师] 正在做 红烧肉 #2 ...
...10.FreeRTOS环形缓冲区使用
- 暂存数据达到削峰的效果，比如我们开展下一次对话，我们把上一次对话就暂存在循环缓冲区，由于不需要重新分配内存，所以比队列效率高
- 创建缓冲区：xRingbufferCreate(size_t xBufferSize, RingbufferType_t xBufferType)；
- 往缓冲区写入数据：BaseType_t xRingbufferSend(RingbufHandle_t xRingbuffer, const void *pvItem, size_t xItemSize, TickType_t xTicksToWait);
- 从缓冲区接受数据：void *xRingbufferReceive(RingbufHandle_t xRingbuffer, size_t *pxItemSize, TickType_t xTicksToWait);
- 归还内存：void vRingbufferReturnItem(RingbufHandle_t xRingbuffer, void *pvItem);
举例代码：
#include "FreeRTOS.h"
#include "task.h"
#include "ringbuffer.h"
#include "usart.h"
#include <stdio.h>
#include <string.h>
/* ============ 1. 定义句柄 ============ */
RingbufHandle_t xRingBuf;
/* ============ 2. 串口接收任务：模拟"瞬间来一大段数据" ============ */
void Task_UartRx(void *pvParameters)
{
const char *fake_data[] = {
"Hello World!\r\n",
"STM32 is great!\r\n",
"FreeRTOS Ringbuffer demo\r\n"
};
int i = 0;
while (1)
{
const char *p = fake_data[i % 3];
size_t len = strlen(p) + 1; // 含 \0
printf("[串口] 收到 %d 字节: %s", (int)len, p);
/* ✅ 写入环形缓冲区（队尾） */
xRingbufferSend(xRingBuf, p, len, pdMS_TO_TICKS(100));
i++;
vTaskDelay(pdMS_TO_TICKS(800));
}
}
/* ============ 3. 数据处理任务：慢慢取出来解析 ============ */
void Task_Process(void *pvParameters)
{
while (1)
{
size_t recv_size;
char *pItem;
/* ✅ 从缓冲区取出一段数据（自动复制出来） */
pItem = (char *)xRingbufferReceive(xRingBuf, &recv_size, portMAX_DELAY);
if (pItem != NULL)
{
printf("[处理] 取出 %d 字节: %s", (int)recv_size, pItem);
/* ⚠️ 关键：处理完必须归还内存！否则缓冲区会耗尽 */
vRingbufferReturnItem(xRingBuf, (void *)pItem);
vTaskDelay(pdMS_TO_TICKS(1500)); // 模拟处理耗时
}
}
}
/* ============ 4. 监控任务：每秒看缓冲区状态 ============ */
void Task_Monitor(void *pvParameters)
{
while (1)
{
/* getFreeSize() / getCurSize() 查看使用情况（如果支持） */
printf("[监控] 缓冲区状态：...\r\n\n");
vTaskDelay(pdMS_TO_TICKS(2000));
}
}
/* ============ 5. 主函数 ============ */
int main(void)
{
USART_Init();
/* ① 创建环形缓冲区：1024 字节，字节流模式（NO_SPLIT 性能高） */
xRingBuf = xRingbufferCreate(
1024, // 容量
RINGBUF_TYPE_BYTEBUF); // 按字节流方式
if (xRingBuf == NULL)
{
printf("Ringbuffer create failed!\r\n");
while (1);
}
/* ② 创建任务 */
xTaskCreate(Task_UartRx, "UartRx", 256, NULL, 2, NULL);
xTaskCreate(Task_Process, "Process", 256, NULL, 1, NULL);
xTaskCreate(Task_Monitor, "Monitor", 256, NULL, 1, NULL);
/* ③ 启动调度器 */
vTaskStartScheduler();
while (1);
}结果：
[串口] 收到 14 字节: Hello World!
[串口] 收到 18 字节: STM32 is great!
[处理] 取出 14 字节: Hello World!
[串口] 收到 26 字节: FreeRTOS Ringbuffer demo
[处理] 取出 18 字节: STM32 is great!
...
智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。
更多推荐
5
0- 0
已为社区贡献4条内容
所有评论(0)
