一、时间与时间戳

1、Unix时间戳

（1）Unix时间戳（Unix Timestamp）定义为从UTC/GMT的1970年1月1日0时0分0秒开始所经过的秒数，不考虑闰秒。

（2）时间戳存储在秒计数器中，秒计数器为32位/64位的整型变量。

（3）世界上所有时区的秒计数器相同，不同时区通过添加偏移来得到当地时间。

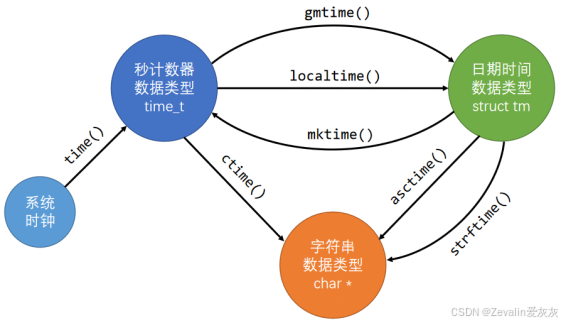

2、C语言的time.h模块

        C语言的time.h模块提供了时间获取和时间戳转换的相关函数，可以方便地进行秒计数器、日期时间（是个结构体，其中的成员为年月日时分秒以及星期几等）和字符串之间的转换

函数

作用

time_t time(time_t*);

获取系统时钟

struct tm* gmtime(const time_t*);

秒计数器转换为日期时间（格林尼治时间）

struct tm* localtime(const time_t*);

秒计数器转换为日期时间（当地时间）

time_t mktime(struct tm*);

日期时间转换为秒计数器（当地时间）

char* ctime(const time_t*);

秒计数器转换为字符串（默认格式）

char* asctime(const struct tm*);

日期时间转换为字符串（默认格式）

size_t strftime(char*, size_t, const char*, const struct tm*);

日期时间转换为字符串（自定义格式）

二、BKP（Backup Registers）备份寄存器

1、BKP概述

（1）BKP可用于存储用户应用程序数据、RTC时钟校准值等，当VDD（2.0~3.6V）电源被切断，它们仍然由VBAT（1.8~3.6V）维持供电，当系统在待机模式下被唤醒、或系统复位、或电源复位时，它们也不会被复位。

（2）TAMPER引脚检测到侵入事件后，硬件会自动将所有备份寄存器的内容清除（软件无法拦截），同时可以申请中断，在中断函数中可以继续清除其它存储器的数据并锁死设备，常用于预防数据被窃取等恶性事件。

（3）RTC引脚可以输出三类信号——RTC校准时钟（512Hz，用于外部校准32.768kHz晶振）、RTC闹钟脉冲或者秒脉冲（1Hz）。

（4）用户数据存储容量：20字节（中容量和小容量）/ 84字节（大容量和互联型）。

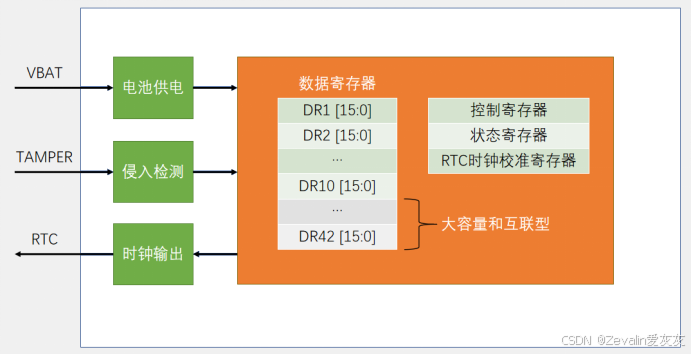

2、BKP的基本结构示意

三、RTC（Real Time Clock）实时时钟

1、RTC概述

（1）RTC是一个独立的定时器，可为系统提供时钟和日历的功能。

（2）RTC和时钟配置系统处于后备区域，系统复位时数据不清零，VDD（2.0~3.6V）断电后可借助VBAT（1.8~3.6V）供电继续走时。

（3）配备32位的可编程计数器，可对应Unix时间戳的秒计数器。

（4）配备20位的可编程预分频器，可适配不同频率的输入时钟。

（5）可选择三种RTC时钟源：

①HSE时钟除以128（通常为8MHz/128）。

②LSE振荡器时钟（通常为32.768KHz，一般都选用该时钟作为RTCCLK）。

③LSI振荡器时钟（40KHz）。

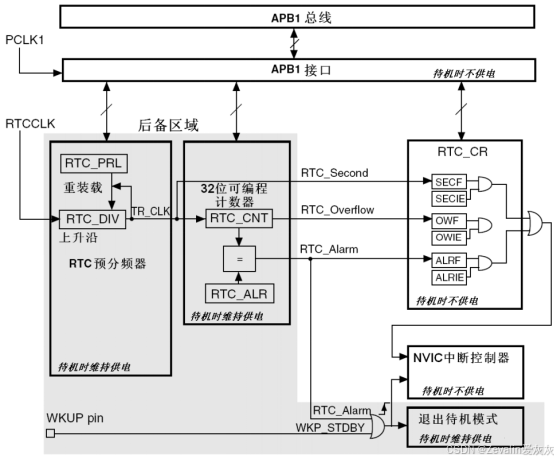

2、RTC框图

（1）后备区域的电路在主电源掉电后可以使用备用电池维持工作。

（2）RTCCLK是经过选择器输入RTC的时钟，一般选择LSE振荡器时钟，进入RTC的时钟信号首先由预分频器进行分频。

（3）RTC的预分频器由两个寄存器组成，RTC_PRL是重装载寄存器（决定分频系数），RTC_DIV是余数寄存器（本质上是一个自减计数器），DIV负责对RTCCLK的时钟脉冲进行计数，当自减为0时会输出一个时钟脉冲到TR_CLK上，同时PRL将重装载值写进DIV中，以此往复达到分频的效果。

（4）RTC_CNT是秒计数器，TR_CLK每来一个时钟脉冲，计数器的值+1；理论上TE_CLK应该配置为每秒产生一个时钟脉冲。

（5）RTC_ALR是闹钟寄存器，它与RTC_CNT等长，用于设置闹钟，用户可以在ALR中写一个时间戳，当ALR与CNT的值相等时，会产生RTC_Alarm信号通往右侧的中断系统，同时还可以使STM32退出待机模式。

（6）RTC_Second是秒中断信号，每来一个时钟脉冲就会产生一个秒中断信号。

（7）RTC_Overflow是溢出中断信号，不过对于RTC_CNT而言，它存储的是32位的无符号数，到2106年才会发生计数溢出。（SECF、OWF、ALRF是中断标志位，SECIE、OWIE、ALRIE是中断使能位）

（8）读写RTC中的寄存器需要通过APB1总线（RTC是APB1总线上的设备）。

3、RTC的硬件电路

4、BKP和RTC操作的注意事项

（1）执行以下操作将使能对BKP和RTC的访问：

①设置RCC_APB1ENR的PWREN和BKPEN，使能PWR和BKP时钟。

②设置PWR_CR的DBP，使能对BKP和RTC的访问。（使用PWR_BackupAccessCmd函数）

（2）若在读取RTC寄存器时，RTC的APB1接口曾经处于禁止状态，则软件首先必须等待RTC_CRL寄存器中的RSF位（寄存器同步标志）被硬件置1。

（3）必须设置RTC_CRL寄存器中的CNF位，使RTC进入配置模式后，才能写入RTC_PRL、RTC_CNT、RTC_ALR寄存器。

（4）对RTC任何寄存器的写操作，都必须在前一次写操作结束后进行。可以通过查询RTC_CR寄存器中的RTOFF状态位，判断RTC寄存器是否处于更新中，。仅当RTOFF状态位是1时，才可以写入RTC寄存器。

四、示例程序

1、读写备份寄存器

（1）按照下图所示接好电路，并将OLED显示屏的项目文件夹复制一份作为模板使用。

（2）在stm32f10x_bkp.h文件中有BKP相关的函数。

[1] BKP_DeInit函数：将备份域（Backup Domain）的所有寄存器复位为默认值（即硬件复位后的状态），可以用于清空BKP的所有数据。

函数原型：void BKP_DeInit(void);

参数解释：无参数

返回值：无返回值

[2] BKP_TamperPinLevelConfig函数：配置侵入检测引脚（Tamper Pin，即PC13）的有效电平，即设定当TAMPER出现何种电平状态时，会触发一个侵入检测事件。

函数原型：void BKP_TamperPinLevelConfig(uint16_t BKP_TamperPinLevel);

参数解释：

        uint16_t BKP_TamperPinLevel：BKP_TamperPinLevel_Hig表示当检测到上升沿时触发侵入事件，BKP_TamperPinLevel_Low当检测到下降沿时触发侵入事件

返回值：无返回值

[3] BKP_TamperPinCmd函数：使能或禁用侵入检测引脚的侵入检测功能。

函数原型：void BKP_TamperPinCmd(FunctionalState NewState);

参数解释：

        FunctionalState NewState：ENABLE表示使能侵入检测功能，DISABLE表示禁用侵入检测功能，PC13引脚可用于普通I/O或其它复用功能（如RTC时钟输出）

返回值：无返回值

[4] BKP_ITConfig函数：使能或禁用侵入检测引脚的中断功能。

函数原型：void BKP_ITConfig(FunctionalState NewState);

参数解释：

        FunctionalState NewState：ENABLE表示使能侵入检测中断，DISABLE表示禁用侵入检测中断

返回值：无返回值

[5] BKP_RTCOutputConfig函数：选择在侵入检测引脚上输出的RTC时钟源。

函数原型：void BKP_RTCOutputConfig(uint16_t BKP_RTCOutputSource);

参数解释：

        uint16_t BKP_RTCOutputSource：指定要在侵入检测引脚上输出的RTC时钟源类型

返回值：无返回值

[6] BKP_SetRTCCalibrationValue函数：设置RTC时钟的校准值，以调整RTC的走时精度。

函数原型：void BKP_SetRTCCalibrationValue(uint8_t CalibrationValue);

参数解释：

        uint8_t CalibrationValue：RTC时钟校准值，指定在每2^20个时钟脉冲中被忽略的脉冲数量，0表示不进行校准

返回值：无返回值

[7] BKP_WriteBackupRegister函数：向指定的备份数据寄存器BKP写入用户数据。

函数原型：void BKP_WriteBackupRegister(uint16_t BKP_DR, uint16_t Data);

参数解释：

        uint16_t BKP_DR：指定要写入的备份数据寄存器

        uint16_t Data：要写入备份寄存器的用户数据

返回值：无返回值

[8] BKP_ReadBackupRegister函数：从指定的备份数据寄存器BKP中读取用户数据。

函数原型：uint16_t BKP_ReadBackupRegister(uint16_t BKP_DR);

参数解释：

        uint16_t BKP_DR：指定要读取的备份数据寄存器

返回值：指定备份数据寄存器中存储的16位数据

[9] BKP_GetFlagStatus函数：检查侵入检测事件的标志位是否被置位，即判断是否发生过侵入检测事件。

函数原型：FlagStatus BKP_GetFlagStatus(void);

参数解释：无参数

返回值：SET表示侵入检测事件标志位已被置位——表示发生过侵入检测事件，RESET表示侵入检测事件标志位未被置位——表示未发生过侵入检测事件

[10] BKP_ClearFlag函数：清除侵入检测引脚事件的待处理标志位。

函数原型：void BKP_ClearFlag(void);

参数解释：无参数

返回值：无返回值

[11] BKP_GetITStatus函数：检查侵入检测引脚的中断是否已经发生，即判断侵入检测中断请求是否处于待处理状态。

函数原型：ITStatus BKP_GetITStatus(void);

参数解释：无参数

返回值：SET表示侵入检测中断已发生且已被使能——存在有效的中断请求，RESET表示侵入检测中断未发生，或虽已发生但中断未被使能

[12] BKP_ClearITPendingBit函数：清除侵入检测引脚的中断待处理位。

函数原型：void BKP_ClearITPendingBit(void);

参数解释：无参数

返回值：无返回值

（3）在main.c文件中粘贴以下代码，然后编译，将程序下载到开发板中并进行调试（主要是开发板掉电后VBAT引脚通电与不通电的区别，观察两种情况下BKP中的数据是否会被重置）。

#include "stm32f10x.h"                  // Device headerCmd
#include "OLED.h"
#include "Key.h"

uint16_t ArrayWrite[] = {0x1234, 0x5678};
uint16_t ArrayRead[2];

uint8_t KeyNum;

int main()
{
	OLED_Init();
	Key_Init();

	OLED_ShowString(1, 1, "W:");
	OLED_ShowString(2, 1, "R:");

	//使能PWR和BKP时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);

	//使能对BKP和RTC的访问
	PWR_BackupAccessCmd(ENABLE);

	while(1)
	{
		KeyNum = Key_GetNum();
		if(KeyNum == 1)   //按下按键1，ArrayWrite中的数据自增并写入BKP
		{
			ArrayWrite[0]++;
			ArrayWrite[1]++;

			BKP_WriteBackupRegister(BKP_DR1, ArrayWrite[0]);
			BKP_WriteBackupRegister(BKP_DR2, ArrayWrite[1]);

			OLED_ShowHexNum(1,3,ArrayWrite[0],4);
			OLED_ShowHexNum(1,8,ArrayWrite[1],4);
		}
		//读取BKP中的数据
		ArrayRead[0] = BKP_ReadBackupRegister(BKP_DR1);
		ArrayRead[1] = BKP_ReadBackupRegister(BKP_DR2);

		OLED_ShowHexNum(2,3,ArrayRead[0],4);
		OLED_ShowHexNum(2,8,ArrayRead[1],4);
	}
}

2、实时时钟应用

（1）按照下图所示接好电路，并将OLED显示屏的项目文件夹复制一份作为模板使用。

（2）在stm32f10x_rcc.h文件中有几个本例相关的函数。

[1] RCC_LSEConfig函数：配置外部低速晶振（LSE，Low Speed External）的使能、禁用或旁路模式。

函数原型：void RCC_LSEConfig(uint32_t RCC_LSE);

参数解释：

        uint32_t RCC_LSE：指定LSE的新状态，RCC_LSE_OFF表示禁用LSE振荡器，RCC_LSE_ON表示开启LSE振荡器，RCC_LSE_BYPASS表示使用外部时钟源代替外部晶振

返回值：无返回值

[2] RCC_LSICmd函数：使能或禁用内部低速时钟（LSI，Low Speed Internal）振荡器。

函数原型：void RCC_LSICmd(FunctionalState NewState);

参数解释：

        FunctionalState NewState：ENABLE表示使能LSI振荡器，DISABLE表示禁用LSI振荡器

返回值：无返回值

[3] RCC_RTCCLKConfig函数：选择RTC（实时时钟）的时钟源，即配置RTCCLK的数据选择器，决定RTC模块使用哪个时钟信号作为其计时基准。

函数原型：void RCC_RTCCLKConfig(uint32_t RCC_RTCCLKSource);

参数解释：

        uint32_t RCC_RTCCLKSource：RCC_RTCCLKSource_LSE表示选择LSE，RCC_RTCCLKSource_LSI表示选择LSI，RCC_RTCCLKSource_HSE_Div128表示选择HSE经128分频后的时钟作为RTC时钟源

返回值：无返回值

[4] RCC_RTCCLKCmd函数：使能或禁用RTC（实时时钟）模块的时钟。

函数原型：void RCC_RTCCLKCmd(FunctionalState NewState);

参数解释：

        FunctionalState NewState：ENABLE 表示使能RTC时钟，DISABLE表示禁用RTC时钟

返回值：无返回值

[5] RCC_GetFlagStatus函数：检查RCC模块中指定的状态标志位是否被置位，从而判断相应的时钟状态、复位事件等是否已发生。

函数原型：FlagStatus RCC_GetFlagStatus(uint8_t RCC_FLAG);

参数解释：

        uint8_t RCC_FLAG：指定要检查的状态标志位

返回值：SET表示指定的标志位被置位（事件已发生/状态已就绪），RESET表示指定的标志位未被置位（事件未发生/状态未就绪）

[6] RCC_ClearFlag函数：清除RCC模块中的复位标志位。

函数原型：void RCC_ClearFlag(void);

参数解释：无参数

返回值：无返回值

（3）在stm32f10x_rtc.h文件中有RTC模块相关的函数。

[1] RTC_ITConfig函数：使能或禁用指定的RTC中断源。

函数原型：void RTC_ITConfig(uint16_t RTC_IT, FunctionalState NewState);

参数解释：

        uint16_t RTC_IT：指定要使能或禁用的RTC中断源

        FunctionalState NewState：指定中断源的新状态，ENABLE表示使能指定的中断源，DISABLE表示禁用指定的中断源

返回值：无返回值

[2] RTC_EnterConfigMode函数：将RTC外设切换到配置模式（置CRL寄存器的CNF位为1）。

函数原型：void RTC_EnterConfigMode(void);

参数解释：无参数

返回值：无返回值

[3] RTC_ExitConfigMode函数：将RTC外设从配置模式切换回正常运行模式（置CRL寄存器的CNF位为0）。

函数原型：void RTC_ExitConfigMode(void);

参数解释：无参数

返回值：无返回值

[4] RTC_GetCounter函数：读取RTC 32位计数器的当前值。

函数原型：uint32_t RTC_GetCounter(void);

参数解释：无参数

返回值：RTC计数器的当前值，代表从起始时刻开始累积的秒数

[5] RTC_SetCounter函数：设置RTC 32位计数器的值。

函数原型：void RTC_SetCounter(uint32_t Counter);

参数解释：

        uint32_t Counter：要写入RTC计数器的初始值

返回值：无返回值

[6] RTC_SetPrescaler函数：设置RTC预分频寄存器的值，从而决定RTC计数器的更新频率。

函数原型：void RTC_SetPrescaler(uint32_t PrescalerValue);

参数解释：

        uint32_t PrescalerValue：要写入RTC预分频寄存器的值

返回值：无返回值

[7] RTC_SetAlarm函数：设置RTC闹钟寄存器的值。

函数原型：void RTC_SetAlarm(uint32_t AlarmValue);

参数解释：

        uint32_t AlarmValue：要写入RTC闹钟寄存器的值

返回值：无返回值

[8] RTC_GetDivider函数：读取RTC预分频器余数寄存器（RTC_DIV）的当前值。

函数原型：uint32_t RTC_GetDivider(void);

参数解释：无参数

返回值：RTC预分频器余数寄存器的当前值，即RTC_DIV的当前计数值

[9] RTC_WaitForLastTask函数：等待最近一次对RTC寄存器的写操作完成（等待RTOFF=1）。

函数原型：void RTC_WaitForLastTask(void);

参数解释：无参数

返回值：无返回值

[10] RTC_WaitForSynchro函数：等待RTC寄存器与APB时钟同步完成（等待RSF=1）。

函数原型：ErrorStatus RTC_WaitForSynchro(void);

参数解释：无参数

返回值：SUCCESS表示同步成功，ERROR表示同步失败

[11] RTC_GetFlagStatus函数：检查指定的RTC状态标志位是否被置位。

函数原型：FlagStatus RTC_GetFlagStatus(uint32_t RTC_FLAG);

参数解释：

        uint32_t RTC_FLAG：指定要检查的RTC标志位

返回值：SET表示指定的标志位被置位，RESET表示指定的标志位未被置位

[12] RTC_ClearFlag函数：清除指定的RTC待处理标志位。

函数原型：void RTC_ClearFlag(uint32_t RTC_FLAG);

参数解释：

        uint32_t RTC_FLAG：指定要清除的RTC标志位

返回值：无返回值

[13] RTC_GetITStatus函数：检查指定的RTC中断是否已经发生。

函数原型：ITStatus RTC_GetITStatus(uint16_t RTC_IT);

参数解释：

        uint16_t RTC_IT：指定要检查的RTC中断源

返回值：SET表示指定的RTC中断已发生，RESET表示指定的RTC中断未发生

[14] RTC_ClearITPendingBit函数：清除指定RTC中断的待处理标志位。

函数原型：void RTC_ClearITPendingBit(uint16_t RTC_IT);

参数解释：

        uint16_t RTC_IT：指定要清除的中断待处理位

返回值：无返回值

（3）在项目的System组中添加MyRTC.h文件和MyRTC.c文件，用于封装RTC模块的代码。

①MyRTC.h文件：

#ifndef __MyRTC_H
#define __MyRTC_H

extern uint16_t MyRTC_Time[];

void MyRTC_Init(void);
void MyRTC_SetTime(void);
void MyRTC_ReadTime(void);

#endif

②MyRTC.c文件：

#include "stm32f10x.h"                  // Device header
#include <time.h>

uint16_t MyRTC_Time[] = {2023, 1, 1, 23, 59, 55};  //2023年1月1日23:59:55

void MyRTC_SetTime(void);

void MyRTC_Init(void)
{
	//使能PWR和BKP时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_BKP, ENABLE);

	//使能对BKP和RTC的访问
	PWR_BackupAccessCmd(ENABLE);

	if(BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)  //RTC只需初始化一遍即可（关机后再开机，计时不会被重置）
	{
		//开启LSE的时钟
		RCC_LSEConfig(RCC_LSE_ON);

		//等待LES时钟开启
		while(RCC_GetFlagStatus(RCC_FLAG_LSERDY) != SET);

		//配置RTCCLK的数据选择器，指定LSE为时钟源
		RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);

		//允许RTCCLK选择的时钟进入RTC
		RCC_RTCCLKCmd(ENABLE);

		//等待同步，等待前一次写操作结束
		RTC_WaitForLastTask();
		RTC_WaitForSynchro();

		//配置预分频器，输出1Hz的时钟（RTC_SetPrescaler函数中有使RTC进入配置模式的过程）
		RTC_SetPrescaler(32768 - 1);  //32.768KHz / 32768 = 1Hz
		RTC_WaitForLastTask();  //等待前一次写操作结束

		//给RTC一个初始时间
		MyRTC_SetTime();

		//第一次初始化RTC时给BKP写值，如果程序复位，初始化函数会再执行一遍
		//而程序复位时BKP不会被重置，可以依据BKP中的值是否为A5A5判断是否需要初始化RTC
		BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
	}
	else
	{
		RTC_WaitForLastTask();
		RTC_WaitForSynchro();
	}
}

void MyRTC_SetTime(void)
{
	time_t time_cnt;       //秒计数器数据类型
	struct tm time_date;   //日期时间数据类型

	//将设置的时间参数（北京时间）赋给日期时间结构体
	time_date.tm_year = MyRTC_Time[0] - 1900;
	time_date.tm_mon = MyRTC_Time[1] - 1;
	time_date.tm_mday = MyRTC_Time[2];
	time_date.tm_hour = MyRTC_Time[3];
	time_date.tm_min = MyRTC_Time[4];
	time_date.tm_sec = MyRTC_Time[5];

	time_cnt = mktime(&time_date) - 8 * 60 * 60;
	//日期时间结构体转换为伦敦时间的时间戳，再调整为北京时间的时间戳
	//（这步只是为了CNT使用得到北京时间的时间戳，即使使用伦敦的时间戳也不影响最终结果）

	RTC_SetCounter(time_cnt);  //写CNT（设置时间）
	RTC_WaitForLastTask();  //等待前一次写操作结束
}

void MyRTC_ReadTime(void)
{
	time_t time_cnt;       //秒计数器数据类型
	struct tm time_date;   //日期时间数据类型

	time_cnt = RTC_GetCounter() + 8 * 60 * 60;
	//当前时间戳是北京时间的时间戳，进行转换时需要换回伦敦时间的时间戳
	//（这步只是为了CNT使用北京时间的时间戳，即使使用伦敦的时间戳也不影响最终结果）

	time_date = *localtime(&time_cnt);  //时间戳转换为日期时间结构体

	//读取日期时间结构体中的时间参数
	MyRTC_Time[0] = time_date.tm_year + 1900;
	MyRTC_Time[1] = time_date.tm_mon + 1;
	MyRTC_Time[2] = time_date.tm_mday;
	MyRTC_Time[3] = time_date.tm_hour;
	MyRTC_Time[4] = time_date.tm_min;
	MyRTC_Time[5] = time_date.tm_sec;
}

（3）在main.c文件中粘贴以下代码，然后编译，将程序下载到开发板中并进行调试（主要是开发板掉电后VBAT引脚通电与不通电的区别，观察两种情况下RTC的计时是否被重置）。

#include "stm32f10x.h"                  // Device headerCmd
#include "OLED.h"
#include "MyRTC.h"

int main()
{
	OLED_Init();
	MyRTC_Init();

	OLED_ShowString(1, 1, "Date:XXXX-XX-XX");
	OLED_ShowString(2, 1, "Time:XX-XX-XX");
	OLED_ShowString(3, 1, "CNT:");
	OLED_ShowString(4, 1, "DIV:");

	while(1)
	{
		MyRTC_ReadTime();
		OLED_ShowNum(1,6,MyRTC_Time[0],4);
		OLED_ShowNum(1,11,MyRTC_Time[1],2);
		OLED_ShowNum(1,14,MyRTC_Time[2],2);
		OLED_ShowNum(2,6,MyRTC_Time[3],2);
		OLED_ShowNum(2,9,MyRTC_Time[4],2);
		OLED_ShowNum(2,12,MyRTC_Time[5],2);

		OLED_ShowNum(3,6,RTC_GetCounter(),10);
		OLED_ShowNum(4,6,RTC_GetDivider(),10);
	}
}
# stm32 # 实时音视频 # 嵌入式硬件
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

ROS2 C++ 回调函数 保姆级教程

avatar AI硬件创业社区

前端响应式设计深入理解

例如，通过“图片懒加载”技术延迟加载非可视区域的图片，或者使用CSS的`srcset`属性为不同屏幕提供合适尺寸的图片。前端响应式设计（Responsive Web Design, RWD）应运而生，它通过灵活的布局和动态调整，确保网站在任何设备上都能提供优秀的用户体验。响应式设计的实现离不开全面的测试。响应式设计是现代前端开发中不可或缺的一部分，它通过灵活的布局、移动优先的策略和性能优化，为用户

avatar AI硬件创业社区

分布式配置中心实现原理

分布式配置中心的核心是配置数据的存储。为支持开发、测试、生产等多环境需求，配置中心通过命名空间（Namespace）隔离不同环境的配置。主流配置中心（如Nacos、Consul）支持基于角色的访问控制（RBAC），限制用户对配置的读写权限。在现代微服务架构中，分布式配置中心是管理多环境、多服务配置的核心组件。它通过集中化管理配置，实现动态更新、版本控制和一致性保障，极大提升了系统的灵活性和可维护性

avatar AI硬件创业社区
