本系统采用“硬件层-软件层-交互层”三层架构的总体设计方案，以STM32F103C8T6单片机为核心枢纽实现全模块协同。硬件层以单片机为控制核心，外接JDY-31蓝牙模块（串口通信）、OLED显示屏（I2C通信）、矩阵按键模块（GPIO中断）、声音传感器（AD采样）、JP8900语音模块（音频输出）及驱动模块（功率放大），驱动模块外接水泵、LED与喇叭，构建“信号采集-指令处理-执行输出”的硬件闭环。软件层基于C语言开发，分为初始化、按键解析、音频处理、蓝牙通信、显示驱动五大子程序，初始化程序完成外设参数配置，按键解析程序识别本地/远程指令，音频处理程序提取音乐节奏特征并转化为执行器控制信号，蓝牙通信程序实现数据双向传输，显示程序实时更新系统状态。交互层分为本地矩阵按键交互与手机蓝牙APP交互，两种模式共用一套指令解析逻辑，保障操作一致性。整体方案兼顾硬件轻量化、软件模块化与交互多样化，适配小型音乐喷泉的使用场景与成本需求。系统总体框图如图2.1所示。

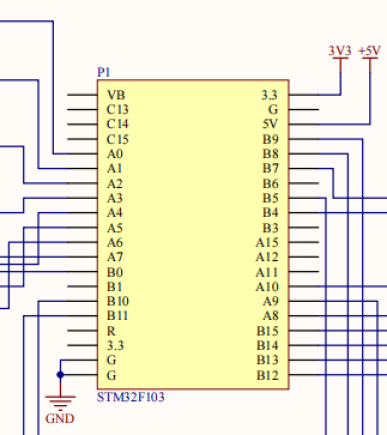

  STM32是意法半导体推出的基于ARM Cortex-M内核的32位微控制器系列，兼具高性能、低成本与低功耗特性。它凭借丰富的外设接口（如UART、I2C、SPI、PWM）、较大的片上存储容量和高主频（最高可达数百MHz），被广泛应用于工业控制、智能家居、消费电子等领域。以本设计中的STM32F103C8T6为例，其基于Cortex-M3内核，主频最高72MHz，拥有64KB Flash和20KB RAM，可满足多模块协同控制、实时数据处理等复杂需求，是嵌入式开发中兼顾性能与性价比的主流选择。STM32F103C8T6作为核心主控的硬件连接框架。左上角的PB接口（如VB、C13至B11等）是单片机的通用IO口，用于连接矩阵按键、声音传感器等外设，实现信号输入与指令输出；右侧引脚（如3.3、G、B9至B12等）通过3.3V电源和GND接地，保障单片机供电稳定，部分引脚作为通信接口，用于连接JDY-31蓝牙模块、OLED显示屏等外设；左下角的GND引脚统一接地，避免信号干扰。

  系统上电后完成各模块初始化，进入主循环持续扫描矩阵按键、蓝牙指令与声音传感器：1-7键直接播放音符并驱动LED/水泵随节奏变化；8键启动音乐播放；0键切歌；蓝牙支持APP远程控制；声音传感器实时提取节奏实现音乐喷泉效果，状态同步刷新OLED。系统总体设计流程图如图4.1所示。
