导读

谁说嵌入式只是调包和焊板子？国产替代不是简单的"Pin-to-Pin"换芯片，从RCC到FMC，从1KB页到2KB页，从Cortex-M3到Cortex-M4，每一行寄存器的差异都是工程师必须啃下的硬骨头。本文基于真实量产项目迁移经验，记录GD32F303替代STM32F103过程中的7个致命陷阱与解决方案。

---

一、背景：国产替代不是"换芯片"那么简单

2023年某工业控制项目因供应链调整，需要将核心控制器从STM32F103RCT6（Cortex-M3，72MHz，256KB Flash，48KB SRAM）迁移至GD32F303VCT6（Cortex-M4，120MHz，256KB Flash，48KB SRAM）。表面上看，两者封装相同（LQFP100）、引脚兼容、Flash/SRAM容量一致，似乎可以"无缝替换"。

然而实际迁移过程中，我们遇到了以下致命问题：

• 时钟树差异：GD32F303的PLL倍频系数与STM32不同，直接套用代码导致系统时钟异常
• Flash等待周期：120MHz下需要3~4个等待周期，而STM32在72MHz下只需2个
• 页大小差异：STM32 Flash页大小为1KB，GD32为2KB，导致Bootloader和参数存储区地址全部错位
• GPIO重映射寄存器：AFIO_MAPR寄存器位定义存在差异，USART2重映射后无法通信
• 调试接口：GD32仅支持SWD（无JTAG），原有4线调试器无法直接使用

本文将系统梳理这些差异，并提供经过验证的迁移代码，帮助正在或计划进行国产替代的团队少走弯路。

---

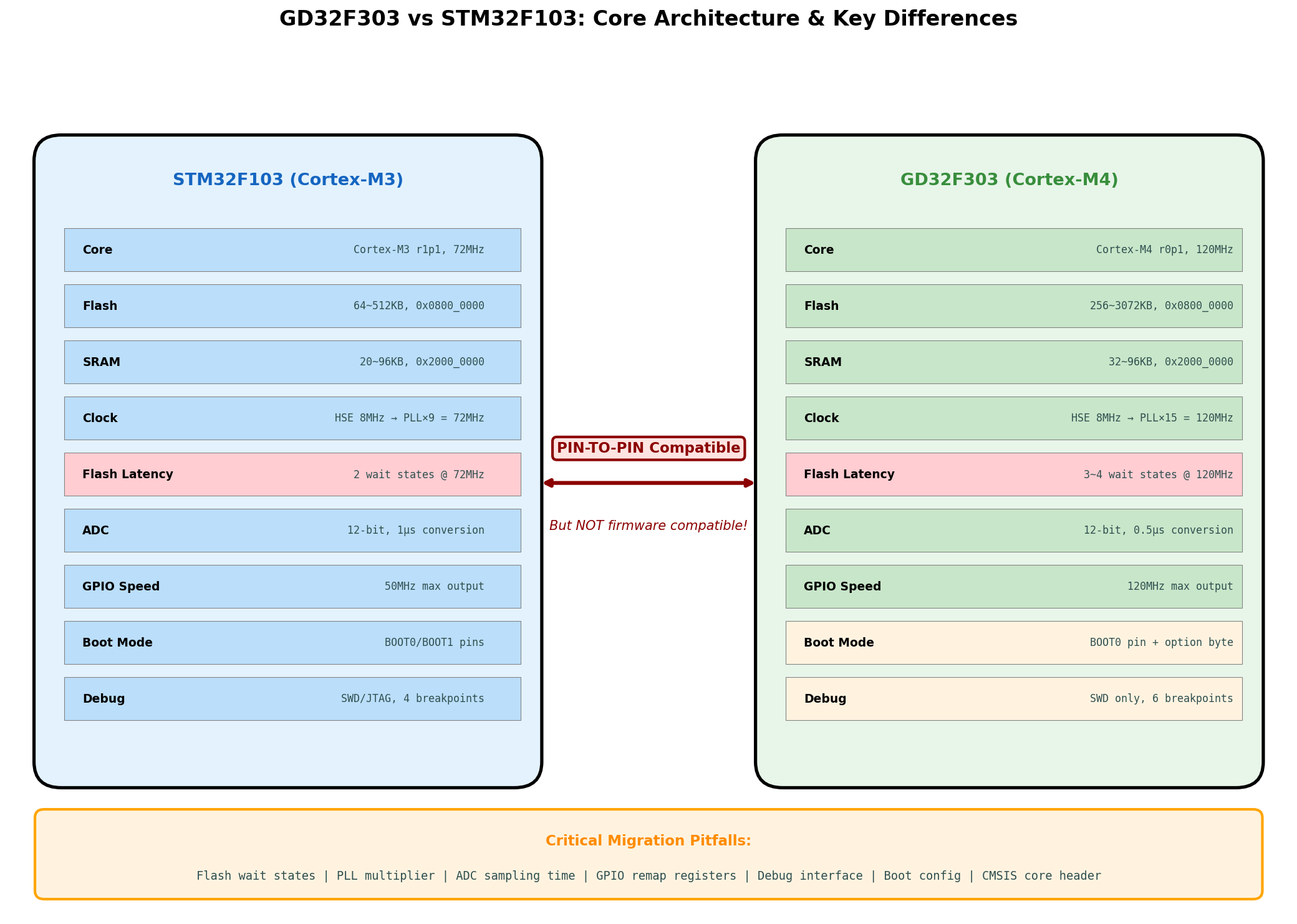

二、核心架构差异：Cortex-M3 vs Cortex-M4

2.1 硬件架构对比

特性	STM32F103	GD32F303	影响
内核	Cortex-M3 r1p1	Cortex-M4 r0p1	新增DSP指令、FPU（单精度浮点）
最高频率	72MHz	120MHz	性能提升67%，但Flash等待周期增加
Flash容量	64~512KB	256~3072KB	大容量型号可存储更多固件
SRAM	20~96KB	32~96KB	起始地址相同（0x2000_0000）
Flash页大小	1KB	2KB	Bootloader和参数存储地址需重新计算
GPIO速度	50MHz max	120MHz max	高速SPI/FSMC时序需重新验证
ADC转换时间	1μs	0.5μs	采样率可翻倍，但时钟配置需调整
调试接口	SWD + JTAG	SWD only	4线JTAG调试器需更换或配置
断点数量	4个（硬件）	6个（硬件）	调试体验略有提升

关键认知：虽然两者引脚兼容（Pin-to-Pin），但固件绝不兼容。GD32F303使用兆易创新自研的Firmware Library，寄存器命名、位定义、API风格与STM32 HAL完全不同。

2.2 CMSIS核心头文件差异

/* STM32F103: Cortex-M3 */
#include "core_cm3.h"           /* ARM官方CMSIS核心头文件 */
#define __NVIC_PRIO_BITS        3  /* 3位优先级分组 */

/* GD32F303: Cortex-M4 */
#include "core_cm4.h"           /* ARM官方CMSIS核心头文件 */
#define __NVIC_PRIO_BITS        4  /* 4位优先级分组！ */
#define __FPU_PRESENT           1  /* 浮点单元存在 */

陷阱：若从STM32代码直接复制NVIC配置，优先级分组会错误。Cortex-M4有4位优先级（16个等级），而Cortex-M3只有3位（8个等级）。在GD32上设置优先级为0x04（M3的优先级4），实际会被解析为0x04（M4的优先级4），虽然数值相同，但可用的优先级分组方式不同。

---

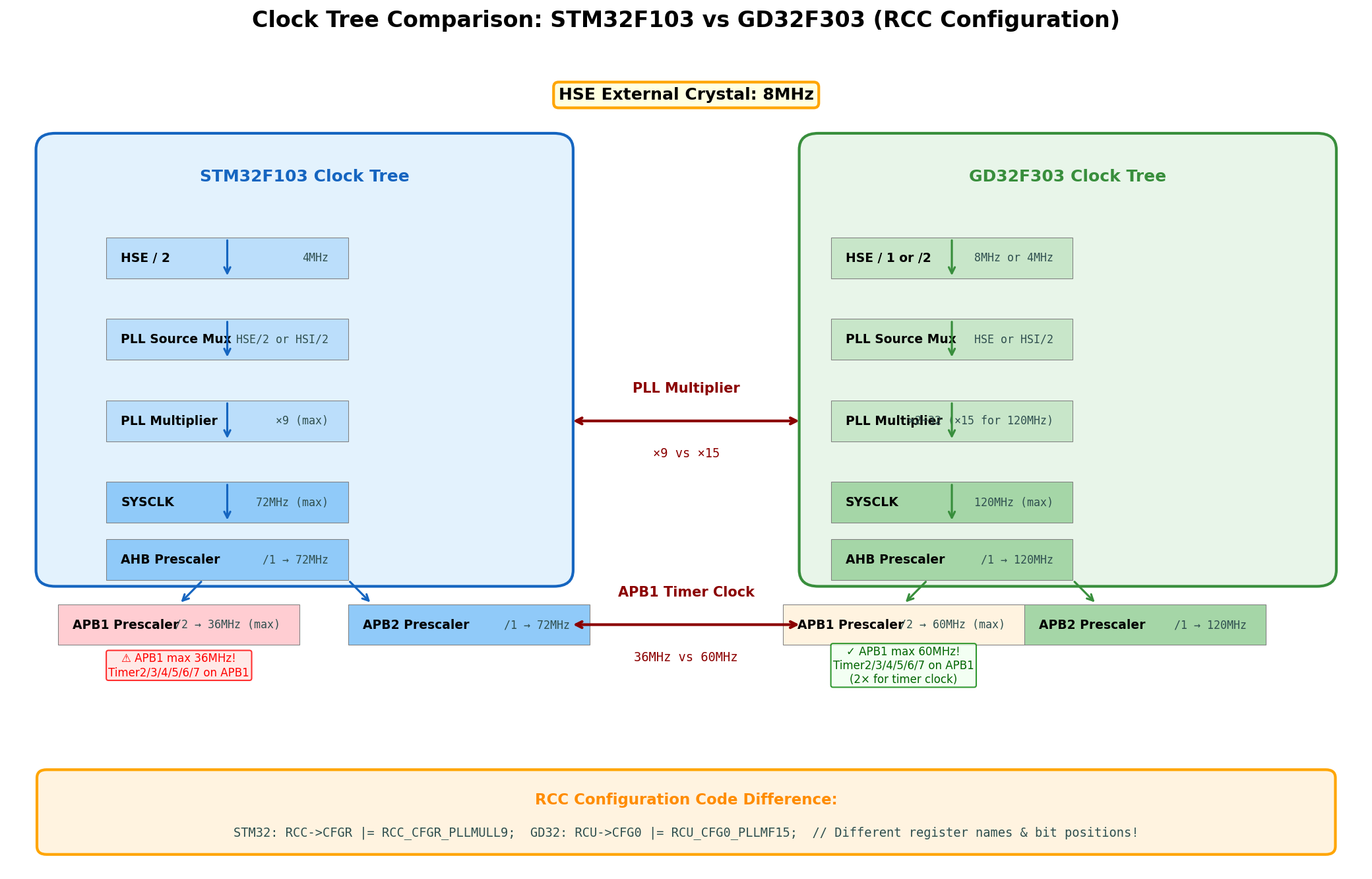

三、时钟树差异：从72MHz到120MHz的PLL重算

3.1 时钟树架构对比

STM32F103时钟配置（72MHz）

/* STM32 HAL: SystemClock_Config() */
void SystemClock_Config(void)
{
    RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};

    /* 启用HSE（8MHz晶振） */
    RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    RCC_OscInitStruct.HSEState = RCC_HSE_ON;
    RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
    RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE_DIV1;  /* HSE不分频 */
    RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL9;  /* 8MHz * 9 = 72MHz */
    HAL_RCC_OscConfig(&RCC_OscInitStruct);

    /* 总线分频 */
    RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK | RCC_CLOCKTYPE_SYSCLK
                                  | RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2;
    RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
    RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;   /* HCLK = 72MHz */
    RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV2;     /* APB1 = 36MHz (max!) */
    RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;     /* APB2 = 72MHz */

    /* Flash等待周期：72MHz需要2个WS */
    HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_2);
}

GD32F303时钟配置（120MHz）

/* GD32 Firmware Library: SystemClock_Config() */
void SystemClock_Config(void)
{
    /* 启用HSE（8MHz晶振） */
    rcu_osci_on(RCU_HXTAL);  /* 开启外部高速晶振 */
    rcu_osci_stab_wait(RCU_HXTAL);  /* 等待HSE稳定 */

    /* 配置PLL：HSE * 15 = 120MHz
     * 注意：GD32的PLL倍频系数范围是2~32，而STM32F103只有2~16
     * 且GD32的PLL输入可以是HSE或HSE/2，而STM32F103固定为HSE/2
     */
    rcu_pll_config(RCU_PLLSRC_HXTAL, RCU_PLL_MUL15);

    /* 启用PLL并等待稳定 */
    rcu_osci_on(RCU_PLL_CK);
    rcu_osci_stab_wait(RCU_PLL_CK);

    /* Flash等待周期：120MHz需要3~4个WS
     * 这是最关键的陷阱！如果设置为2WS，Flash读取会出错，导致HardFault
     */
    fmc_wscnt_set(WS_WSCNT_3);  /* 3个等待周期 */

    /* 切换到PLL时钟 */
    rcu_system_clock_source_config(RCU_CKSYSSRC_PLL);

    /* 等待时钟切换完成 */
    while (RCU_SCSS_PLL != rcu_system_clock_source_get()) {
        /* 等待PLL成为系统时钟源 */
    }

    /* 配置总线分频器 */
    rcu_ahb_clock_config(RCU_AHB_CKSYS_DIV1);    /* AHB = 120MHz */
    rcu_apb1_clock_config(RCU_APB1_CKAHB_DIV2);  /* APB1 = 60MHz (max 60MHz!) */
    rcu_apb2_clock_config(RCU_APB2_CKAHB_DIV1);  /* APB2 = 120MHz */

    /* 更新SystemCoreClock全局变量 */
    SystemCoreClock = 120000000;
}

3.2 关键陷阱：APB1定时器时钟频率

STM32F103：APB1 max = 36MHz，定时器2/3/4/5/6/7的时钟为2 × PCLK1 = 72MHz（因为APB1预分频系数为2，非1）

GD32F303：APB1 max = 60MHz，定时器2/3/4/5/6/7的时钟为2 × PCLK1 = 120MHz（因为APB1预分频系数为2，非1）

实际影响：如果直接复用STM32的定时器初始化代码，定时器频率会翻倍！例如，原本配置为1ms周期的定时器中断，在GD32上会变成0.5ms。

/* STM32: TIM2 @ 72MHz, 1ms period */
TIM2->PSC = 7199;      /* 72MHz / 7200 = 10kHz */
TIM2->ARR = 9999;      /* 10kHz / 10000 = 1Hz (1ms) */

/* GD32: TIM2 @ 120MHz (APB1 timer clock), 1ms period */
/* 错误配置（直接复制STM32代码）：实际周期为0.5ms！ */
TIMER2->PSC = 7199;    /* 120MHz / 7200 = 16.67kHz */
TIMER2->CAR = 9999;    /* 16.67kHz / 10000 = 1.67ms (不是1ms!) */

/* 正确配置：需要重新计算预分频和周期 */
TIMER2->PSC = 11999;   /* 120MHz / 12000 = 10kHz */
TIMER2->CAR = 9999;    /* 10kHz / 10000 = 1Hz (1ms) */

---

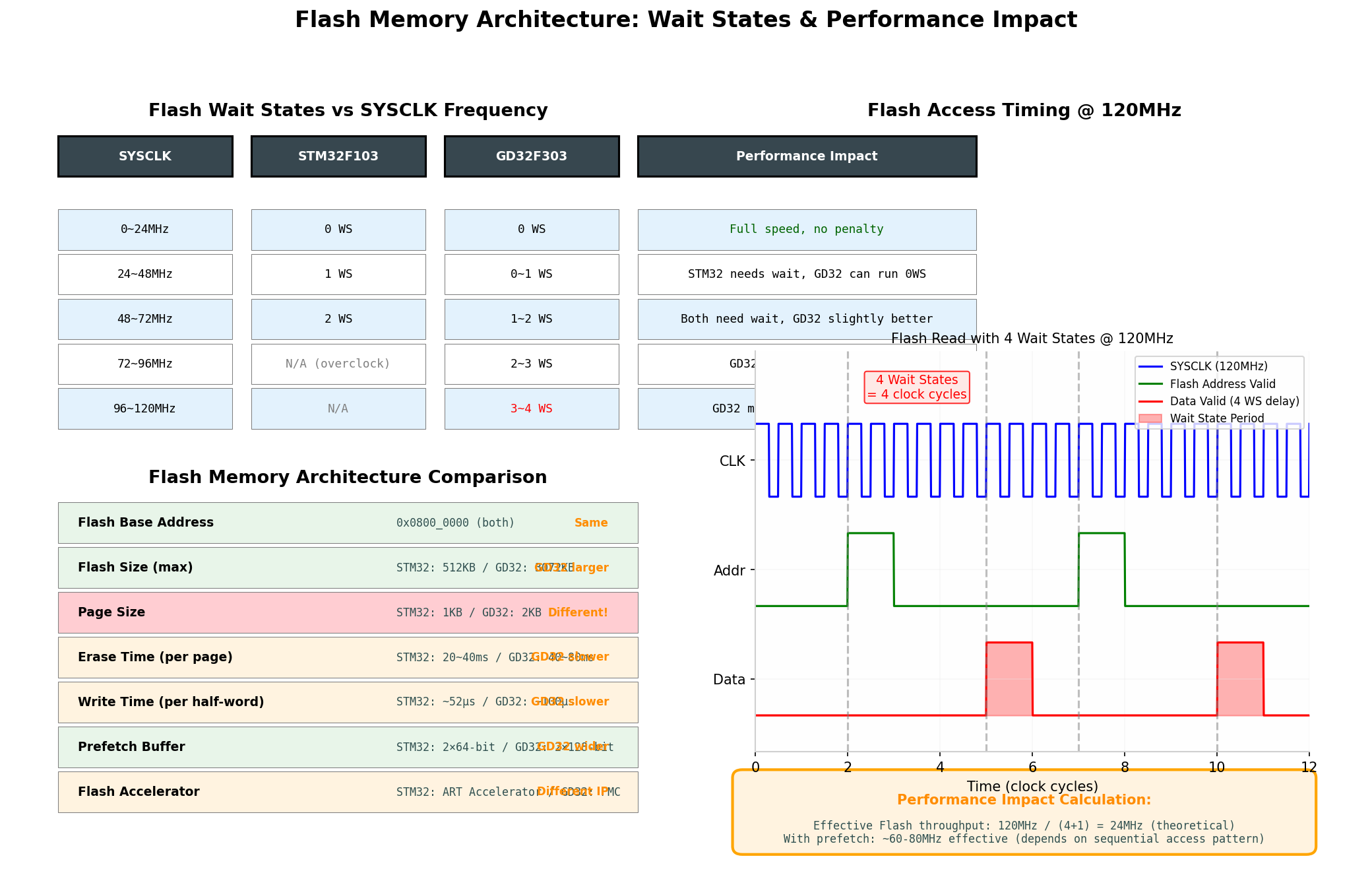

四、Flash差异：从1KB页到2KB页的致命陷阱

4.1 Flash架构深度对比

特性	STM32F103	GD32F303	迁移影响
Flash基地址	0x0800_0000	0x0800_0000	相同，无需修改
页大小	1KB	2KB	所有Flash操作地址需按2KB对齐
最大容量	512KB	3072KB	大容量应用可存储更多数据
擦除时间（每页）	20~40ms	40~80ms	擦除时间翻倍，需调整超时
写入时间（半字）	~52μs	~100μs	写入速度减半，大批量写入需优化
预取缓冲器	2×64-bit	2×128-bit	GD32预取宽度更大，顺序读取更快
Flash加速器	ART Accelerator	FMC（Flash Memory Controller）	名称不同，功能类似

4.2 Bootloader地址重算

这是迁移过程中最隐蔽也最致命的陷阱。假设原有STM32系统使用以下Flash分区：

STM32F103 Flash Layout (256KB, 1KB page):
0x0800_0000 ~ 0x0800_7FFF: Bootloader (32KB, 32 pages)
0x0800_8000 ~ 0x0800_FFFF: Application (32KB, 32 pages)
0x0801_0000 ~ 0x0801_7FFF: Parameter Storage (32KB, 32 pages)
0x0801_8000 ~ 0x0803_FFFF: Reserved (160KB)

直接迁移到GD32F303（256KB，2KB page）：

GD32F303 Flash Layout (256KB, 2KB page):
0x0800_0000 ~ 0x0800_7FFF: Bootloader (32KB, 16 pages) ✓
0x0800_8000 ~ 0x0800_FFFF: Application (32KB, 16 pages) ✓
0x0801_0000 ~ 0x0801_7FFF: Parameter Storage (32KB, 16 pages) ✓

看起来地址相同，但擦除操作的最小单位从1KB变成了2KB！

致命场景：应用层需要更新参数区（0x0801_0000）的一个字节。在STM32上，只需擦除0x0801_0000_{0x0801_03FF（1KB）。在GD32上，擦除0x0801_0000会同时擦除0x0801_0000}0x0801_07FF（2KB）！

如果参数区与应用区相邻，且参数区起始地址不是2KB对齐（例如0x0800_F800），擦除操作会越界破坏应用区！

4.3 Flash操作代码迁移

/* STM32 HAL: Flash写入 */
#include "stm32f1xx_hal_flash.h"

#define FLASH_PAGE_SIZE     1024    /* STM32: 1KB */
#define PARAM_STORAGE_ADDR  0x08010000

void STM32_Flash_ErasePage(uint32_t pageAddr)
{
    HAL_FLASH_Unlock();

    FLASH_EraseInitTypeDef EraseInitStruct;
    uint32_t PageError = 0;

    EraseInitStruct.TypeErase = FLASH_TYPEERASE_PAGES;
    EraseInitStruct.PageAddress = pageAddr;
    EraseInitStruct.NbPages = 1;

    HAL_FLASHEx_Erase(&EraseInitStruct, &PageError);

    HAL_FLASH_Lock();
}

void STM32_Flash_WriteHalfWord(uint32_t addr, uint16_t data)
{
    HAL_FLASH_Unlock();
    HAL_FLASH_Program(FLASH_TYPEPROGRAM_HALFWORD, addr, data);
    HAL_FLASH_Lock();
}

/* GD32 Firmware Library: Flash写入 (FMC) */
#include "gd32f30x_fmc.h"

#define FLASH_PAGE_SIZE     2048    /* GD32: 2KB! */
#define PARAM_STORAGE_ADDR  0x08010000  /* 必须按2KB对齐 */

void GD32_Flash_ErasePage(uint32_t pageAddr)
{
    /* 地址必须按2KB对齐 */
    if (pageAddr % FLASH_PAGE_SIZE != 0) {
        /* 错误处理：地址未对齐 */
        return;
    }

    fmc_unlock();  /* 解锁FMC */

    /* GD32的页擦除：传入页地址，自动擦除2KB */
    fmc_page_erase(pageAddr);

    /* 等待操作完成 */
    fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
    if (status != FMC_READY) {
        /* 错误处理：擦除失败或超时 */
        fmc_lock();
        return;
    }

    fmc_lock();  /* 锁定FMC */
}

void GD32_Flash_WriteWord(uint32_t addr, uint32_t data)
{
    /* GD32支持32位字写入，而STM32只支持16位半字 */
    /* 这可以提高写入效率，但需注意地址对齐 */

    fmc_unlock();

    fmc_word_program(addr, data);

    fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
    if (status != FMC_READY) {
        /* 错误处理 */
    }

    fmc_lock();
}

/* 批量写入优化：利用GD32的32位写入能力 */
void GD32_Flash_WriteBuffer(uint32_t addr, const uint32_t *data, uint32_t wordCount)
{
    fmc_unlock();

    for (uint32_t i = 0; i < wordCount; i++) {
        fmc_word_program(addr + i * 4, data[i]);

        /* 每写入一定数量后检查状态，避免超时 */
        if (i % 8 == 0) {
            fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
            if (status != FMC_READY) {
                break;
            }
        }
    }

    fmc_lock();
}

4.4 Flash等待周期与性能

在120MHz下，GD32F303需要3~4个Flash等待周期（Wait States）。这意味着：

• 理论Flash读取速度：120MHz / (3+1) = 30MHz（4WS时）
• 实际有效速度：由于预取缓冲器（128-bit宽）的存在，顺序读取时可以达到60~80MHz等效速度
• 随机访问性能：受限于Flash访问周期，约为30MHz等效

优化建议：

1. 将频繁执行的代码（如中断处理、实时控制算法）放到SRAM中执行
2. 使用__attribute__((section(".ramfunc")))将关键函数链接到SRAM
3. 开启FMC的预取缓冲器，提高顺序代码执行效率

/* 将函数放到SRAM执行（GD32链接器脚本） */
__attribute__((section(".ramfunc"), long_call))
void critical_realtime_function(void)
{
    /* 此函数在SRAM中执行，不受Flash等待周期影响 */
    /* 适用于电机控制、PID计算等实时性要求高的代码 */
}

---

五、GPIO与AFIO重映射差异

5.1 寄存器命名与位定义差异

功能	STM32寄存器	GD32寄存器	差异说明
时钟使能	RCC->APB2ENR	RCU->APB2EN	寄存器名不同
GPIO模式	GPIOx->CRL/CRH	GPIOx->CTL0/CTL1	寄存器名不同
AFIO重映射	AFIO->MAPR	AFIO->PCF0	位定义不同！
USART1重映射	AFIO_MAPR_USART1_REMAP	AFIO_PCF0_USART0_REMAP	位位置和名称都不同

5.2 USART2重映射陷阱

STM32F103：USART2重映射到PD5/PD6，使用AFIO_MAPR的bit3

/* STM32: USART2 remap to PD5(TX)/PD6(RX) */
RCC->APB2ENR |= RCC_APB2ENR_AFIOEN;  /* 启用AFIO时钟 */
AFIO->MAPR |= AFIO_MAPR_USART2_REMAP;  /* bit3 = 1 */

GD32F303：USART2（编号为USART1，因为从0开始）重映射到PD5/PD6，使用AFIO_PCF0的bit3，但位定义不同！

/* GD32: USART1 (对应STM32的USART2) remap to PD5(TX)/PD6(RX) */
rcu_periph_clock_enable(RCU_AF);  /* 启用AFIO时钟 */
gpio_pin_remap_config(GPIO_USART1_REMAP, ENABLE);  /* 使用GD32的API */

陷阱：如果直接按位操作AFIO->PCF0 |= (1 << 3)，在GD32上可能映射到错误的引脚或功能。必须使用GD32 Firmware Library提供的gpio_pin_remap_config()函数，或查阅数据手册确认位定义。

5.3 GPIO速度配置差异

/* STM32: GPIO速度配置 */
GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;  /* 50MHz max */

/* GD32: GPIO速度配置 */
gpio_init(GPIOA, GPIO_MODE_OUT_PP, GPIO_OSPEED_50MHZ, GPIO_PIN_5);
/* 注意：GD32的OSPEED选项为2MHz/10MHz/50MHz，没有120MHz选项！ */
/* 虽然芯片支持120MHz GPIO，但固件库只提供50MHz配置 */

---

六、调试接口与开发工具链

6.1 调试接口差异

特性	STM32F103	GD32F303
JTAG	支持（5线：TMS/TCK/TDI/TDO/TRST）	不支持
SWD	支持（2线：SWDIO/SWCLK）	支持（2线）
SWO	支持（1线串行输出）	支持
断点	4个硬件断点	6个硬件断点
观察点	2个	2个

迁移影响：如果原有调试器使用JTAG接口（如ULINK2的JTAG模式），需要更换为SWD模式或购买支持SWD的调试器（如J-Link、GD-Link）。

GD-Link：兆易创新提供的免费调试器，支持SWD和SWO，与Keil/IAR/GCC均兼容。对于预算有限的项目，GD-Link是性价比最高的选择。

6.2 开发工具链对比

工具链	STM32支持	GD32支持	备注
Keil MDK	需安装STM32 Device Family Pack	需安装GD32 Device Family Pack	两者Pack不可混用
IAR EWARM	内置支持	需安装GD32插件	项目设置需重新配置
GCC + VSCode	使用OpenOCD + STM32配置文件	使用OpenOCD + GD32配置文件	配置文件需修改target
STM32CubeIDE	原生支持	不支持	不可用于GD32开发
GD32 MCU Dev Tools	不支持	原生支持	兆易创新官方IDE

建议：对于从STM32迁移的项目，推荐使用Keil MDK + GD32 Pack或VSCode + GCC + OpenOCD。避免使用STM32CubeIDE，因为它与GD32完全不兼容。

---

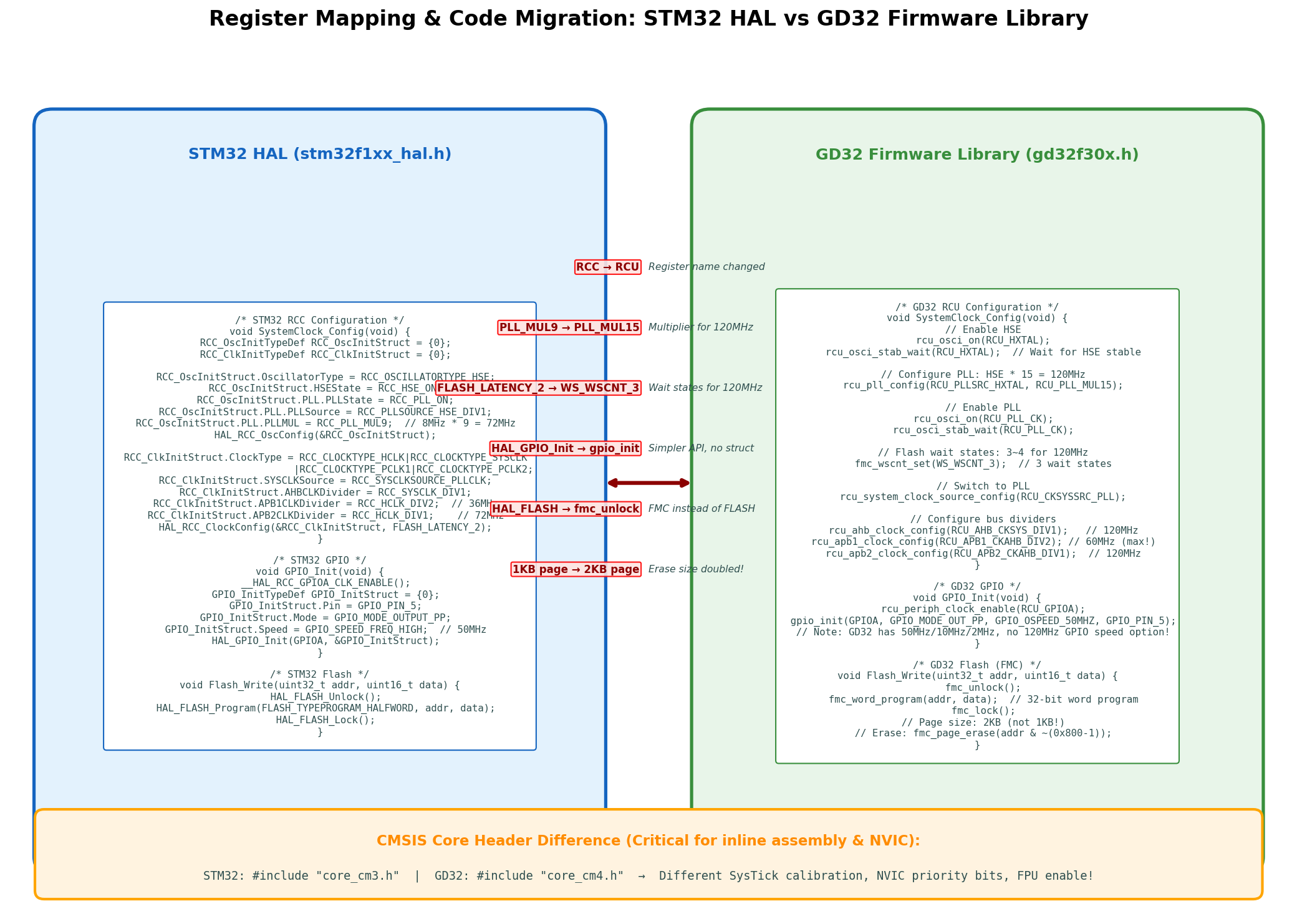

七、完整迁移代码对比

7.1 抽象层设计：实现跨平台兼容

为了降低未来再次迁移的成本，建议设计一个硬件抽象层（HAL），将STM32和GD32的差异封装到底层：

/* hal_platform.h — 跨平台硬件抽象层 */
#pragma once

#include <stdint.h>
#include <stdbool.h>

/* 平台检测 */
#if defined(STM32F103xB) || defined(STM32F103xE)
    #define PLATFORM_STM32      1
    #include "stm32f1xx_hal.h"
#elif defined(GD32F30x)
    #define PLATFORM_GD32       1
    #include "gd32f30x.h"
#else
    #error "Unsupported platform!"
#endif

/* 统一的时钟配置接口 */
typedef struct {
    uint32_t sysclk_freq;       /* 系统时钟频率 (Hz) */
    uint32_t hclk_freq;         /* AHB总线频率 (Hz) */
    uint32_t pclk1_freq;        /* APB1总线频率 (Hz) */
    uint32_t pclk2_freq;        /* APB2总线频率 (Hz) */
    uint8_t  flash_ws;          /* Flash等待周期 */
} clock_config_t;

bool hal_clock_init(const clock_config_t *config);
uint32_t hal_get_sysclk_freq(void);

/* 统一的GPIO接口 */
typedef enum {
    HAL_GPIO_MODE_INPUT = 0,
    HAL_GPIO_MODE_OUTPUT_PP,
    HAL_GPIO_MODE_OUTPUT_OD,
    HAL_GPIO_MODE_AF_PP,
    HAL_GPIO_MODE_AF_OD,
} hal_gpio_mode_t;

typedef enum {
    HAL_GPIO_SPEED_LOW = 0,
    HAL_GPIO_SPEED_MEDIUM,
    HAL_GPIO_SPEED_HIGH,
} hal_gpio_speed_t;

void hal_gpio_init(uint32_t port, uint32_t pin, hal_gpio_mode_t mode, hal_gpio_speed_t speed);
void hal_gpio_write(uint32_t port, uint32_t pin, bool value);
bool hal_gpio_read(uint32_t port, uint32_t pin);

/* 统一的Flash接口 */
#define HAL_FLASH_PAGE_SIZE     2048    /* 统一使用GD32的2KB页大小 */

bool hal_flash_erase_page(uint32_t page_addr);
bool hal_flash_write_word(uint32_t addr, uint32_t data);
bool hal_flash_write_buffer(uint32_t addr, const uint32_t *data, uint32_t word_count);

/* 统一的定时器接口 */
bool hal_timer_init(uint32_t timer_id, uint32_t freq_hz, void (*callback)(void));
void hal_timer_start(uint32_t timer_id);
void hal_timer_stop(uint32_t timer_id);

7.2 平台相关实现（GD32）

/* hal_gd32f303.c — GD32平台实现 */
#include "hal_platform.h"

#if PLATFORM_GD32

bool hal_clock_init(const clock_config_t *config)
{
    (void)config;  /* 使用固定配置，实际项目中可扩展 */

    /* 启用HSE */
    rcu_osci_on(RCU_HXTAL);
    rcu_osci_stab_wait(RCU_HXTAL);

    /* 配置PLL：8MHz * 15 = 120MHz */
    rcu_pll_config(RCU_PLLSRC_HXTAL, RCU_PLL_MUL15);
    rcu_osci_on(RCU_PLL_CK);
    rcu_osci_stab_wait(RCU_PLL_CK);

    /* Flash等待周期：3 WS for 120MHz */
    fmc_wscnt_set(WS_WSCNT_3);

    /* 切换时钟源 */
    rcu_system_clock_source_config(RCU_CKSYSSRC_PLL);
    while (RCU_SCSS_PLL != rcu_system_clock_source_get()) {
        /* 等待切换完成 */
    }

    /* 总线分频 */
    rcu_ahb_clock_config(RCU_AHB_CKSYS_DIV1);
    rcu_apb1_clock_config(RCU_APB1_CKAHB_DIV2);
    rcu_apb2_clock_config(RCU_APB2_CKAHB_DIV1);

    SystemCoreClock = 120000000;

    return true;
}

uint32_t hal_get_sysclk_freq(void)
{
    return SystemCoreClock;
}

void hal_gpio_init(uint32_t port, uint32_t pin, hal_gpio_mode_t mode, hal_gpio_speed_t speed)
{
    uint32_t gpio_mode, gpio_speed;

    /* 映射模式 */
    switch (mode) {
        case HAL_GPIO_MODE_INPUT:       gpio_mode = GPIO_MODE_IN_FLOATING; break;
        case HAL_GPIO_MODE_OUTPUT_PP:   gpio_mode = GPIO_MODE_OUT_PP; break;
        case HAL_GPIO_MODE_OUTPUT_OD:   gpio_mode = GPIO_MODE_OUT_OD; break;
        case HAL_GPIO_MODE_AF_PP:       gpio_mode = GPIO_MODE_AF_PP; break;
        case HAL_GPIO_MODE_AF_OD:       gpio_mode = GPIO_MODE_AF_OD; break;
        default:                        gpio_mode = GPIO_MODE_IN_FLOATING; break;
    }

    /* 映射速度 */
    switch (speed) {
        case HAL_GPIO_SPEED_LOW:        gpio_speed = GPIO_OSPEED_2MHZ; break;
        case HAL_GPIO_SPEED_MEDIUM:     gpio_speed = GPIO_OSPEED_10MHZ; break;
        case HAL_GPIO_SPEED_HIGH:       gpio_speed = GPIO_OSPEED_50MHZ; break;
        default:                        gpio_speed = GPIO_OSPEED_2MHZ; break;
    }

    /* 启用时钟并初始化 */
    if (port == GPIOA) rcu_periph_clock_enable(RCU_GPIOA);
    else if (port == GPIOB) rcu_periph_clock_enable(RCU_GPIOB);
    else if (port == GPIOC) rcu_periph_clock_enable(RCU_GPIOC);
    /* ... 其他端口 */

    gpio_init((uint32_t)port, gpio_mode, gpio_speed, (uint32_t)pin);
}

void hal_gpio_write(uint32_t port, uint32_t pin, bool value)
{
    if (value) {
        gpio_bit_set((uint32_t)port, (uint32_t)pin);
    } else {
        gpio_bit_reset((uint32_t)port, (uint32_t)pin);
    }
}

bool hal_gpio_read(uint32_t port, uint32_t pin)
{
    return (gpio_input_bit_get((uint32_t)port, (uint32_t)pin) != RESET);
}

bool hal_flash_erase_page(uint32_t page_addr)
{
    if (page_addr % HAL_FLASH_PAGE_SIZE != 0) {
        return false;  /* 地址未对齐 */
    }

    fmc_unlock();
    fmc_page_erase(page_addr);

    fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
    fmc_lock();

    return (status == FMC_READY);
}

bool hal_flash_write_word(uint32_t addr, uint32_t data)
{
    fmc_unlock();
    fmc_word_program(addr, data);

    fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
    fmc_lock();

    return (status == FMC_READY);
}

bool hal_flash_write_buffer(uint32_t addr, const uint32_t *data, uint32_t word_count)
{
    fmc_unlock();

    for (uint32_t i = 0; i < word_count; i++) {
        fmc_word_program(addr + i * 4, data[i]);

        if (i % 8 == 0) {
            fmc_state_enum status = fmc_ready_wait(FMC_TIMEOUT_COUNT);
            if (status != FMC_READY) {
                fmc_lock();
                return false;
            }
        }
    }

    fmc_lock();
    return true;
}

#endif /* PLATFORM_GD32 */

---

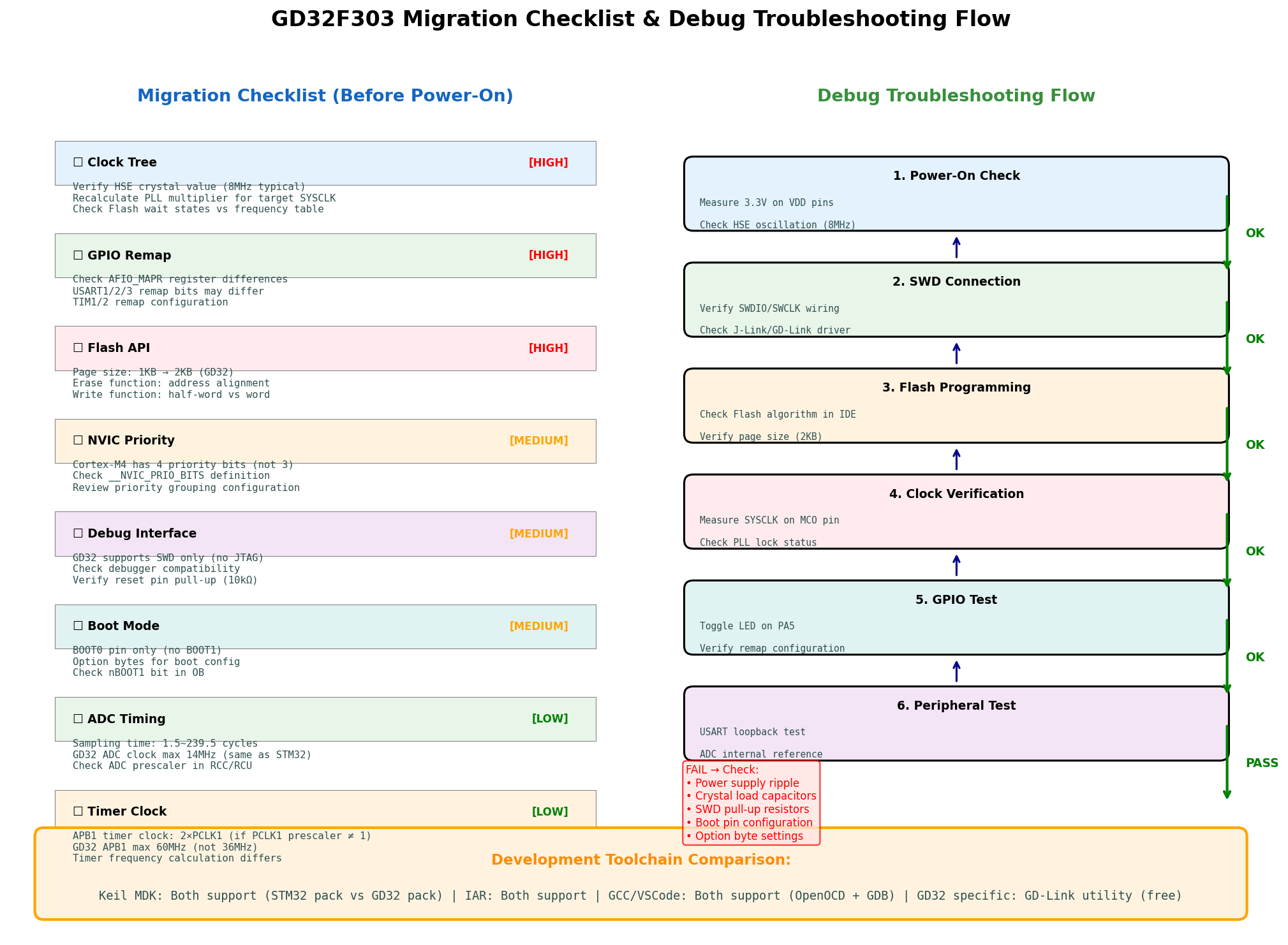

八、迁移检查清单与调试排错

8.1 上电前检查清单

检查项	优先级	检查内容
时钟树	HIGH	确认HSE晶振值，重新计算PLL倍频系数，检查Flash等待周期
GPIO重映射	HIGH	核对AFIO重映射寄存器位定义，验证USART/TIM引脚
Flash API	HIGH	确认页大小（2KB），修改擦除/写入地址对齐逻辑
NVIC优先级	MEDIUM	确认Cortex-M4的4位优先级，检查分组配置
调试接口	MEDIUM	确认SWD连接，准备GD-Link或J-Link
Boot模式	MEDIUM	确认BOOT0引脚电平，检查Option Byte配置
ADC时序	LOW	确认采样时间，验证ADC时钟预分频
定时器时钟	LOW	重新计算APB1定时器频率，调整预分频和周期

8.2 调试排错流程

1. 上电检查：测量3.3V电源，确认HSE晶振起振（8MHz）
2. SWD连接：验证SWDIO/SWCLK接线，安装GD-Link驱动
3. Flash编程：确认IDE中的Flash算法为GD32F303（2KB page）
4. 时钟验证：通过MCO引脚输出SYSCLK，示波器测量频率
5. GPIO测试：控制LED闪烁，验证基本GPIO功能
6. 外设测试：USART回环测试、ADC内部参考电压读取

8.3 常见问题排查

现象	可能原因	解决方案
程序无法启动，HardFault	Flash等待周期不足	增加fmc_wscnt_set()参数
定时器频率不正确	APB1定时器时钟计算错误	重新计算预分频和周期值
Flash擦除失败	地址未按2KB对齐	确保地址为0x0800_0000 + n×2048
USART无输出	GPIO重映射配置错误	使用gpio_pin_remap_config()
调试器无法连接	JTAG未禁用，SWD未启用	配置Option Byte，禁用JTAG
ADC读数漂移	采样时间不足	增加ADC采样周期数

---

九、总结：国产替代的技术进化论

GD32F303替代STM32F103，不是简单的"换芯片"，而是一次系统级的技术迁移。从本文的分析可以看出，真正的挑战不在于引脚兼容性，而在于：

1. 时钟架构的重新设计：从72MHz到120MHz，PLL倍频、总线分频、Flash等待周期都需要重新计算
2. 存储子系统的适配：2KB页大小影响Bootloader、参数存储、OTA升级等所有Flash操作
3. 外设寄存器的差异：AFIO重映射、GPIO速度、定时器时钟源等细节需要逐一核对
4. 工具链的切换：从STM32CubeIDE到Keil+GD32 Pack，或VSCode+GCC+OpenOCD
5. 调试方法的调整：从JTAG到SWD，从4个断点到6个断点

本文完整迁移代码和抽象层设计已按MIT协议开源，包含STM32F103和GD32F303的双平台支持、统一的HAL接口、以及经过验证的Flash操作和时钟配置。

国产替代的大趋势不可逆转，但替代的过程需要工程师具备深入理解芯片架构的能力，而不是停留在"调包"和"焊板子"的层面。每一行寄存器的差异，都是工程师技术深度的试金石。

---

转载自：https://blog.csdn.net/u014727709/article/details/162202001
欢迎 👍点赞✍评论⭐收藏，欢迎指正
