一、TIM 简介

1、什么是 TIM

TIM（Timer，定时器）是 STM32 最核心、功能最强、用途最广的片内外设，是整个嵌入式控制的基石。
定时器本质是一个递减/递增计数器，可以按照精准时钟频率计数，实现定时、延时、输出波形、捕获信号等功能。

2、F103 定时器分类

高级定时器 TIM1、TIM8：带互补PWM、死区、刹车、重复计数器，用于电机大功率驱动。
通用定时器 TIM2、TIM3、TIM4、TIM5：定时中断、PWM输出、输入捕获、编码器模式。
基本定时器 TIM6、TIM7：仅纯定时中断，无IO功能，用于基础计时、软件定时器。

3、定时器核心功能

精准定时中断（周期性任务）。
PWM波形输出（LED呼吸灯、舵机、电机调速）。
输入捕获（测频率、测脉宽、超声波、红外解码）。
编码器测速（电机闭环控制）。
触发ADC、DMA同步采样。

4、总线时钟分布

TIM1、TIM8 高级定时器：挂在 APB2（72MHz）。
TIM2~TIM7 通用/基本定时器：挂在 APB1（36MHz）。

二、TIM寄存器简介

1、时基单元相关寄存器

1）预分频器（TIMx_PSC）

预分频器 → 决定计数快慢。

2）自动重装载寄存器（TIMx_ARR）

自动重装载值 → 决定定时周期。

3）计数器（TIMx_CNT） （Counter)

计数器 → 当前计数值。

4）重复计数寄存器（TIMx_RCR）

重复计数器 → 高级 TIM 独有，溢出 N 次才触发中断。

2、控制器相关寄存器

1）从模式控制寄存器（TIMx_SMCR）（Slave Mode Control Register）

配置定时器时钟源、从模式、触发信号、外部 ETR 参数，实现定时器同步、外部时钟、编码器、门控 / 复位 / 触发等功能。
从模式选择（Reset、Gated、Trigger、Encoder）。
触发源选择（ITRx、TIxFP、ETRF）。

2）控制寄存器 1（TIMx_CR1）

定时器配置相关，如：分频因子、计数方向、使能计数器、是否允许产生事件等。
作用：定时器总启停、计数方向、计数模式、时钟分频、更新事件、影子寄存器核心控制，所有定时器必备。

3）控制寄存器 2（TIMx_CR2）

定时器配置相关，如：主模式选择、捕获/比较器相关设置。
作用：主模式配置、输出极性、触发、DMA、对齐等扩展控制。

3、捕获/比较寄存器

1）捕获比较模式寄存器1（TIMx_CCMR1）

TIMx_CCMR1 是 通道 1、通道 2 的 模式配置寄存器，配置通道是输入捕获还是输出比较。
作用：输入捕获 / 输出比较 / PWM 工作模式。
16 位寄存器，分 高 8 位（CH2） + 低 8 位（CH1）。

2）捕获比较模式寄存器2（TIMx_CCMR2）

TIMx_CCMR2 是通道 3 、通道 4 的模式配置寄存器，配置通道是输入捕获还是输出比较。
作用：输入捕获 / 输出比较 / PWM 工作模式。
16 位寄存器，分 高 8 位（CH4） + 低 8 位（CH3）。

3）捕获/比较寄存器（TIMx_CCR1/2/3/4）

捕获/比较通道的值。
输出模式：存比较值（决定 PWM 占空比）。
输入模式：存捕获值（测频率 / 脉宽）。

4）捕获/比较使能寄存器（TIMx_CCER）

CCER = Capture/Compare Enable Register
功能：
  使能 / 关闭 通道输出 / 输入。
  设置通道极性（高有效 / 低有效）。

4、刹车/死区、状态/中断/事件、DMA相关寄存器

1）刹车/和死区寄存器（TIMx_BDTR）

死区发生器（DTG） —— 防上下管直通短路。
断路（Break）功能 —— 硬件急停保护。
主输出控制（MOE） —— PWM 总开关。

2）状态寄存器（TIMx_SR）

通道状态信息，各类中断标记，如刹车中断，捕获/比较中断，更新中断等。
SR = Status Register（状态寄存器）
作用：硬件自动置 1：发生了某个事件。
定时器溢出/比较匹配/输入捕获/断路故障。

3）事件产生寄存器（TIMx_EGR）

TIMx_EGR = 软件强制触发事件寄存器。
产生事件的配置寄存器，包含刹车/触发/捕获/比较等事件。
UG (bit0) = 强制更新 → 让 PSC、ARR、CCR 立即生效。

4）DMA控制寄存器（TIMx_DCR）

DMA Control Register —— DMA 连续传输控制寄存器。
作用：专门给 TIM + DMA 配合使用，实现不用 CPU 干预、自动连续搬运 TIM 内部寄存器数据。
配置 DMA 连续读写 TIM 寄存器时的：DBA起始地址 + DBL连续传输长度。

5）DMA/中断使能寄存器（TIMx_DIER）

DMA/Interrupt Enable Register —— 中断 & DMA 使能寄存器。
核心作用：控制定时器的哪些事件可以触发【中断】或【DMA 请求】。

6）DMA连续传送寄存器（TIMx_DMAR）

DMA Address Register —— DMA 数据寄存器
TIM 和 DMA 之间传递数据的 “中间中转站 / 窗口”.
硬件自动操作，无需手动读写。

三、TIM 模块组成

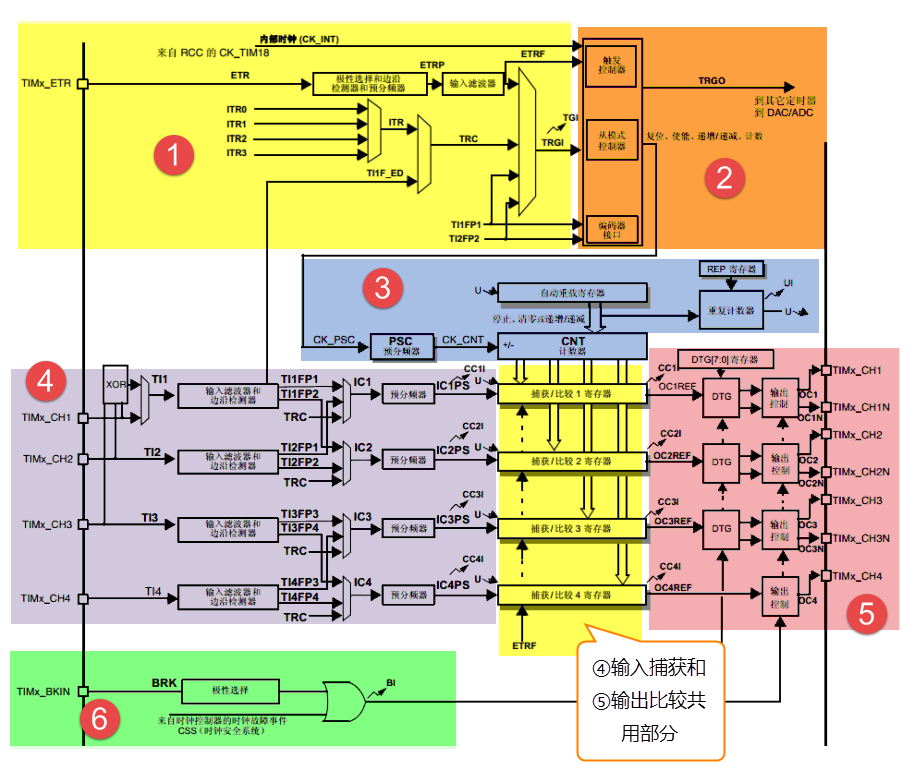

0、TIM定时器框图

  在这里插入图片描述

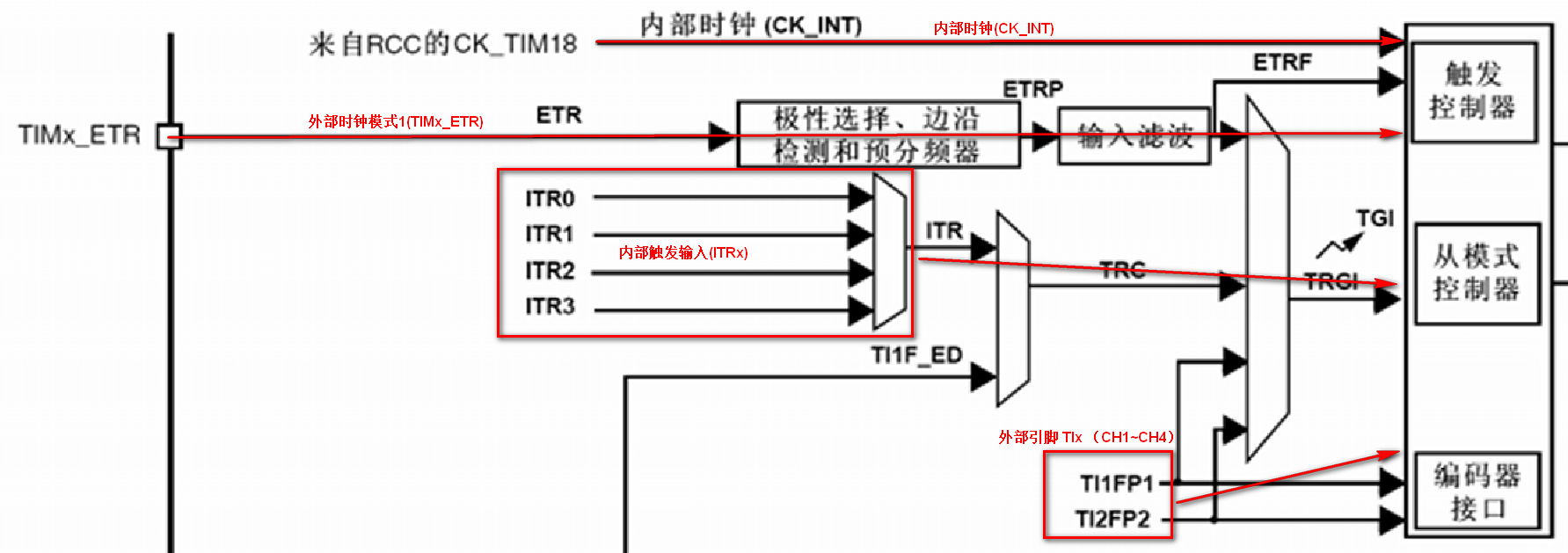

1、时钟选择

  在这里插入图片描述

1）内部时钟(CK_INT) ：

来源：APB1 / APB2 总线时钟，由系统时钟分频而来。
用于：定时、PWM、输入捕获、互补 PWM。

2）外部时钟模式1(TIMx_ETR)：

来源：定时器从外部引脚 ETR 输入脉冲来计数，外部信号输入经过滤波器、边沿选择、分频器成为ETR 时钟 。
用于：
  外部高速脉冲计数。
  外部频率采集。
  外部设备同步。

3）内部触发输入(ITRx)：

来源：使用一个定时器作为另一个定时器的预分频器。
用途：
  多级定时。
  超长定时。
  多定时器同步。
  级联分频。

4）外部引脚 TIx （CH1~CH4）

来源：使用 CH1/CH2/CH3/CH4 引脚 输入脉冲作为定时器时钟。
用于：
  外部脉冲计数。
  简单编码器。
  外部信号同步。

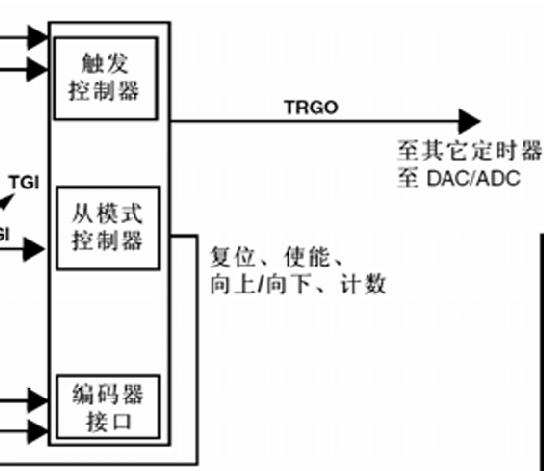

2、从模式控制器

  在这里插入图片描述

触发控制器：用来针对片内外设输出触发信号。比如为其它定时器提供时钟和触发DAC/ADC转换。
从模式控制器：可以控制计数器复位、启动、递增/递减、计数。
编码器接口：专门针对编码器计数而设计。

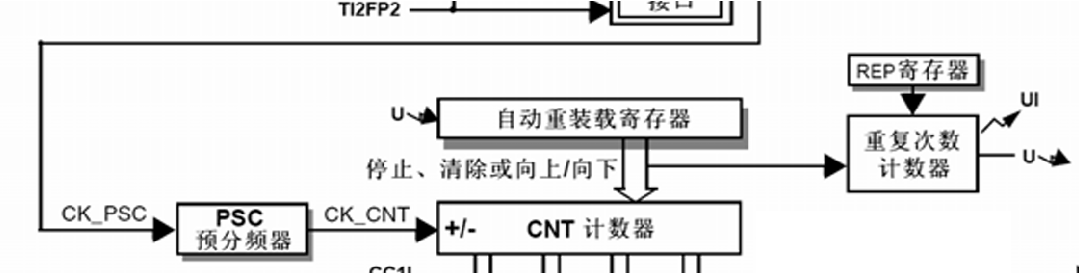

3、时基单元

  在这里插入图片描述

1）计数器寄存器(TIMx_CNT) ：

16 位（大部分 TIM）/ 32 位（TIM2/TIM5）。
功能：一直在数数，每来一个时钟脉冲 +1 或 -1。

2）预分频器寄存器 (TIMx_PSC) ：

把定时器输入时钟变慢。
计数频率 = 定时器时钟 / (PSC + 1)。

3）自动装载寄存器 (TIMx_ARR) ：

计数器的上限值。
CNT 数到 ARR → 自动归零，并产生更新事件（UEV）。

4）重复次数寄存器 (TIMx_RCR) ：

只有 TIM1 / TIM8 才有。
功能：溢出 N 次 才产生一次更新中断。
作用：减少 CPU 中断次数（电机 FOC 必备）。

5）计数模式

向上计数模式：
  CNT 从 0 → ARR。
  到达 ARR → 归零 → 产生更新事件。
  适合：定时中断、普通 PWM。
向下计数模式：
   CNT 从 ARR → 0。
  到达 0 → 重装 ARR → 产生更新事件。
中央对齐模式（高级 TIM 电机专用）
  CNT 0 → ARR → 0。
  上下各产生一次事件。
   适合：FOC 电机控制、低谐波 PWM。

6）影子寄存器

修改 ARR、PSC 时 不会立即生效，而是等到 更新事件 UEV 才生效。
这叫影子寄存器机制，保证计数稳定不抖动。

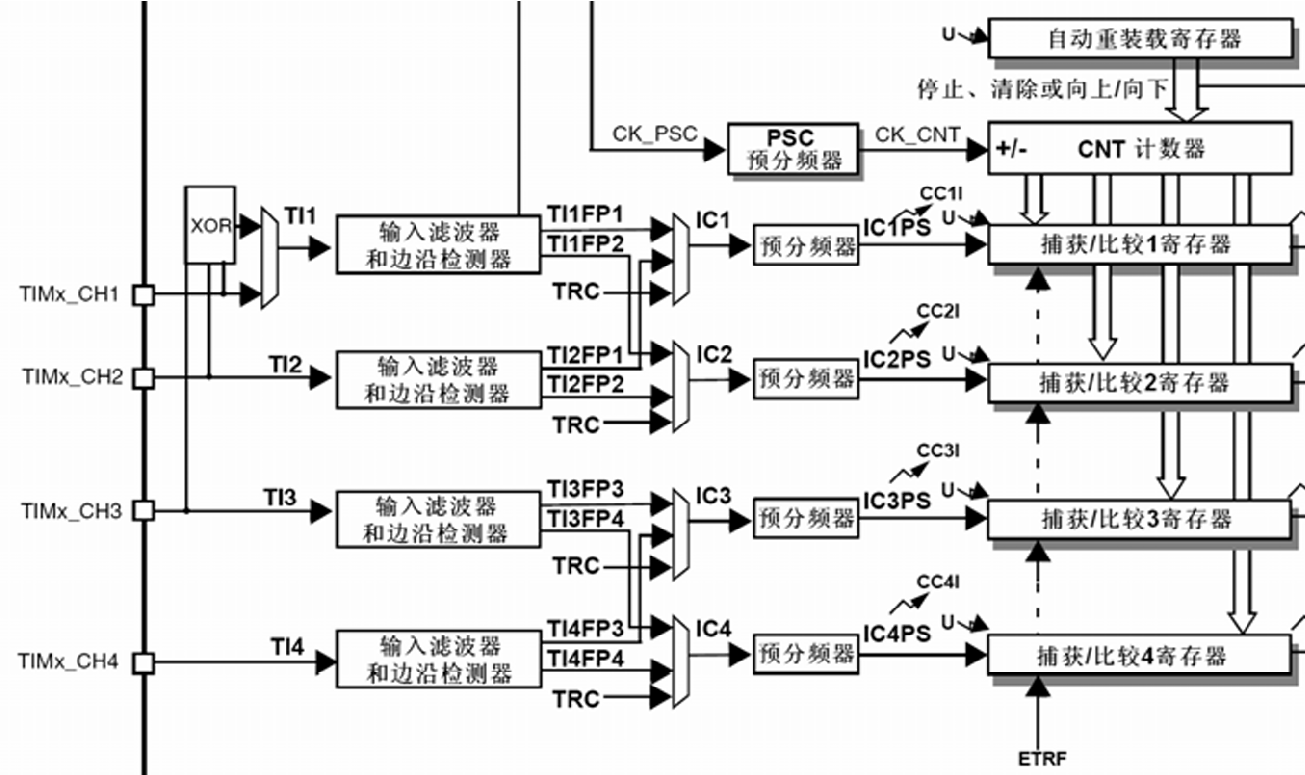

4、输入捕获

  在这里插入图片描述

1）外部输入引脚 TIx（Channel Input）

对应：CH1 / CH2 / CH3 / CH4 引脚。
作用：输入外部脉冲信号（方波、PWM、超声波、红外等）。
位置：最前端，信号入口。

2）输入滤波器 ICxF（Input Capture Filter）

位置：引脚之后。
作用：滤除高频毛刺、噪声，防止误触发。
原理：连续采样 N 次一致才认为是有效电平。

3）边沿检测器 Polarity

位置：滤波器之后。
作用：选择哪种跳变沿触发捕获。
  上升沿
  下降沿

4）输入预分频器 ICxPSC（Input Capture Prescaler）

位置：边沿检测器之后。
作用：每 N 个边沿才捕获一次。
   不分频（1 个边沿捕获 1 次）。
   2 分频
   4 分频
   8 分频
用途：降低高速脉冲捕获频率，减少 CPU 压力。

5）捕获锁存器（Capture Latch）

作用：检测到有效边沿瞬间 → 立刻把当前 CNT 值复制到 CCRx。
特点：瞬间锁存，不影响定时器继续计数。
这就是输入捕获能 “抓拍时间点” 的原因。

6）捕获比较寄存器 CCRx（Capture/Compare Register）

位置：最终捕获值存放处。
作用：保存边沿跳变那一刻的 CNT 计数值。
CPU 读取 CCRx 就能知道事件发生的时间。

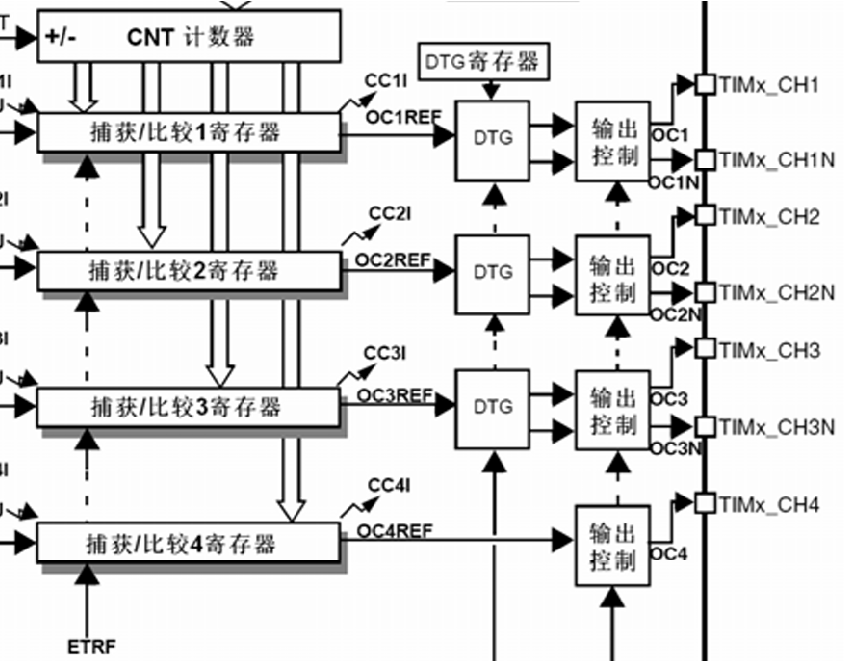

5、输出比较

  在这里插入图片描述

1）比较寄存器：

定时器 CNT 不断和 CCR 比较，相等时自动让引脚做动作。
输出比较寄存器 = 控制 CNT 与 CCR 匹配时的引脚动作
CCR：比较目标值。
OCxM：决定做什么动作。
CCER：开关输出。
CCMR：选择输入 / 输出模式。

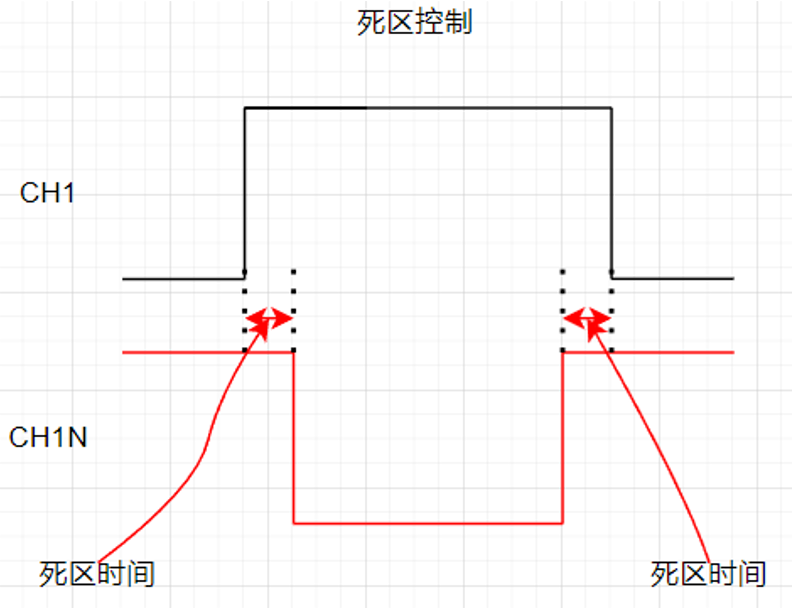

2）死区发生器：

死区时间 = 上下桥臂切换时，特意插入的一小段 “空白延时”， 防止上下桥臂直通短路的硬件保护模块。

  在这里插入图片描述

3）输出控制：

控制定时器通道引脚什么时候输出、输出什么电平、怎么输出、输出是否使能。
引脚输出：高 / 低 / 翻转 / PWM。
输出： 开启 / 关闭。
输出极性：（高有效 / 低有效）。
互补输出 死区。
故障：刹车关断。

4）输出引脚

输出比较的输出信号最终是通过定时器的外部IO来输出的，分别为CH1/2/3/4，其中前面三个通道还有互补的输出通道CH1/2/3N。

6、断路功能

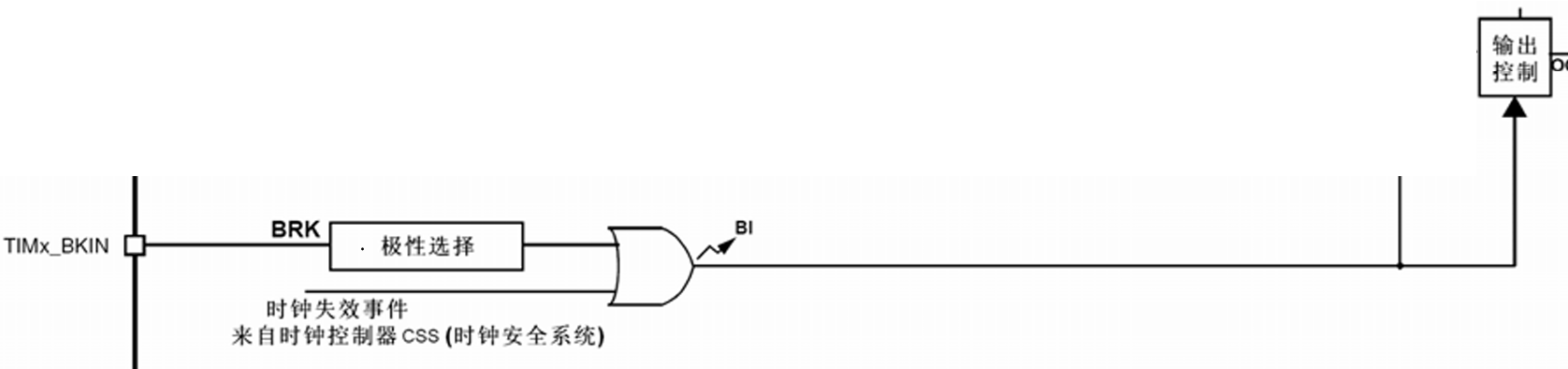

  在这里插入图片描述

断路功能（Break）：
  是高级定时器 TIM专属的硬件安全机制，用于纳秒级紧急关断所有 PWM 输出，防止炸管、烧机，是电机 / 电源驱动的 “保命功能”。
触发源：
  外部 BKIN 引脚（最常用）：接比较器（过流）、急停开关、电源故障信号。
  内部系统故障：时钟失效、奇偶校验错误（部分型号支持）。
  软件强制触发：置位 BDTR 的 BKE 位，模拟故障。
断路后触发：
  MOE 位硬件清零（主输出总开关关闭），所有 PWM 立即关断。
  所有 CHx/CHxN 输出强制为安全电平（由 OSSI/OSSR 设定：高阻 / 固定高 / 固定低）。
  置位 SR 寄存器 BIF 中断标志，可触发中断通知 CPU 故障。
  互补输出保持互锁：CHx 与 CHxN 永远不同时有效，防止直通。

四、TIM 模块配置

1、时钟选择

1）时钟源选择

时钟源 适用场景 配置要点
内部时钟 CK_INT 定时中断、PWM、通用计数 HAL_TIM_Base_Init 后默认开启，需先开 RCC 时钟
外部时钟模式 1（ETR 引脚） 外部信号计数（脉冲计数） 配置 TIM_ClockConfigTypeDef，选择 TIM_CLOCKSOURCE_ETRMODE1
外部时钟模式 2（ETR 引脚） 外部信号计数（更稳定） 配置 TIM_ClockConfigTypeDef，选择 TIM_CLOCKSOURCE_ETRMODE2
内部触发 ITR（主从同步） 多定时器联动（如 TIM2 同步 TIM3） 在从机配置 TIM_SlaveConfigTypeDef，选择 TIM_TRIGGERSOURCE_ITRx

2）ETR 外部触发信号配置

极性选择：上升沿 / 下降沿。
  预分频：1/2/4/8 分频。
  滤波：设置采样周期，抗干扰。
  配置函数：HAL_TIM_ETRConfigChannel(&htim, &sETRConfig)。

2、从模式控制器模块

1）从模式选择

模式 功能 典型应用
复位模式（Reset） 触发信号到来时，CNT 立刻清零并重新计数 硬件同步周期对齐
门控模式（Gated） 触发信号为高时，CNT 才计数；低时暂停 信号宽度测量、同步启停
触发模式（Trigger） 触发信号到来时，CNT 开始计数，之后独立运行 外部信号触发单次定时
编码器模式（Encoder） 正交编码器四倍频计数 电机位置 / 速度测量

配置函数：HAL_TIM_SlaveConfigSynchronization(&htim, &sSlaveConfig)。
触发信号来源：ETR、ITR、TI1、TI2 等（在 TIM_SlaveConfigTypeDef 中设置）。

2）TRGO 主模式输出

可将定时器的更新事件、比较匹配事件输出到 TRGO，触发其他外设（ADC/DAC/ 其他 TIM）。
配置：HAL_TIMEx_MasterConfigSynchronization(&htim, &sMasterConfig)。

3、时基单元模块

1）核心参数配置

参数 作用 **配置示例（****72MHz **系统时钟）
Prescaler (PSC) 对 CK_INT 分频，得到 CK_CNT 71 → 72MHz/72 = 1MHz
CounterMode 计数方向 向上 / 向下 / 中心对齐
Period (ARR) 自动重装载值，决定计数周期 999 → 计数 1000 个 CK_CNT 周期
ClockDivision 时钟分频（用于死区 / 采样） 一般 DIV1 即可
AutoReloadPreload ARR 影子寄存器预加载 开启后修改 ARR 不会立即生效，需等更新事件

配置函数：HAL_TIM_Base_Init(&htim)
启动方式：
  定时中断：HAL_TIM_Base_Start_IT(&htim)
  无中断定时：HAL_TIM_Base_Start(&htim)

2）更新中断配置

开启 NVIC 中断：HAL_NVIC_EnableIRQ(TIMx_IRQn)。
中断优先级设置：HAL_NVIC_SetPriority(TIMx_IRQn, PreemptPriority, SubPriority)。
回调函数：HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)。

4、输入捕获模块

1）通道基础配置

参数 作用 配置示例
ICPolarity 捕获边沿（上升 / 下降 / 双边） TIM_ICPOLARITY_RISING
ICSelection 捕获输入选择（直接 / 间接 / TRC） TIM_ICSELECTION_DIRECTTI
ICPrescaler 捕获预分频（1/2/4/8 分频） TIM_ICPSC_DIV1
ICFilter 输入滤波（抗干扰） 0x0F（最大滤波）

配置函数：HAL_TIM_IC_ConfigChannel(&htim, &sConfigIC, TIM_CHANNEL_x)。

2）启动方式

带中断捕获：HAL_TIM_IC_Start_IT(&htim, TIM_CHANNEL_x)。
无中断捕获：HAL_TIM_IC_Start(&htim, TIM_CHANNEL_x)。

3）中断回调与数据读取

捕获中断回调：HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)。
读取捕获值：__HAL_TIM_GET_COMPARE(&htim, TIM_CHANNEL_x)。
溢出补偿：需要处理 CNT 溢出（比如两次捕获值差值为负，加上 ARR+1）。

5、输出比较模块

1）输出比较基础配置

参数 作用 配置示例
OCMode 输出模式（冻结 / 匹配翻转 / 置位 / 清零 / PWM1/PWM2） TIM_OCMODE_PWM1
Pulse 初始比较值（CCR） 500（占空比 50%，ARR=999 时）
OCPolarity 输出极性（高 / 低有效） TIM_OCPOLARITY_HIGH
OCFastMode 快速模式（仅 PWM 有效） TIM_OCFAST_DISABLE

配置函数：HAL_TIM_OC_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_x)。

2）PWM 输出专用配置

启动 PWM：HAL_TIM_PWM_Start(&htim, TIM_CHANNEL_x)。
动态修改占空比：__HAL_TIM_SET_COMPARE(&htim, TIM_CHANNEL_x, NewPulse)。

3）高级定时器互补输出（TIM1/TIM8 独有）

配置互补通道：HAL_TIMEx_OCN_ConfigChannel(&htim, &sConfigOC, TIM_CHANNEL_x)。
启动互补 PWM：HAL_TIMEx_PWMN_Start(&htim, TIM_CHANNEL_x)。
死区时间配置：在 TIM_BreakDeadTimeConfigTypeDef 中设置 DeadTime。

6、断路功能模块

1）刹车配置（电机驱动必备）

参数 作用 配置示例
BreakState 刹车功能使能 TIM_BREAK_ENABLE
BreakPolarity 刹车信号极性（低 / 高有效） TIM_BREAKPOLARITY_LOW
BreakFilter 刹车信号滤波 0x0F
AutomaticOutput 刹车解除后自动恢复输出 TIM_AUTOMATICOUTPUT_ENABLE

配置函数：HAL_TIMEx_ConfigBreakDeadTime(&htim, &sBreakDeadTimeConfig)。
刹车中断回调：HAL_TIMEx_BreakCallback(TIM_HandleTypeDef *htim)。

五、相关计算公式

1、基础时基单元计算公式（所有TIM通用）

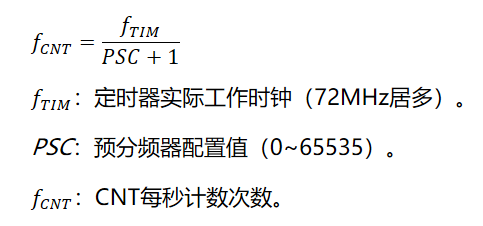

1）计数器计数频率

  在这里插入图片描述

2）单次计数时间

  在这里插入图片描述

3）定时溢出周期（更新中断周期）

  在这里插入图片描述

4）定时溢出频率

  在这里插入图片描述

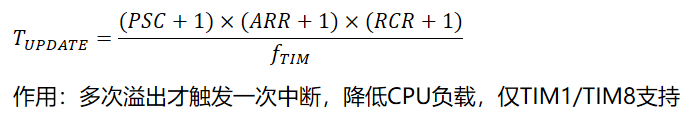

5）高级定时器专属（带RCR重复计数器）

  在这里插入图片描述

2、PWM波形全套计算公式

PWM频率 = 定时器更新频率，和时基定时频率完全一致 。

1）PWM频率

  在这里插入图片描述

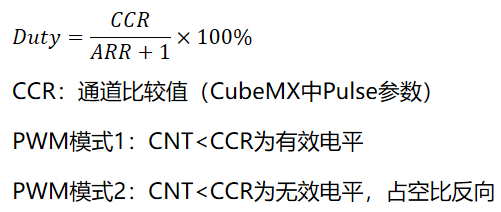

2）PWM占空比

  在这里插入图片描述

3、输入捕获计算公式

适用：测量方波周期、频率、高低电平脉宽。

1）信号周期

  在这里插入图片描述

2）信号频率

  在这里插入图片描述

3）脉宽时间

  在这里插入图片描述

六、CubeMX配置TIM

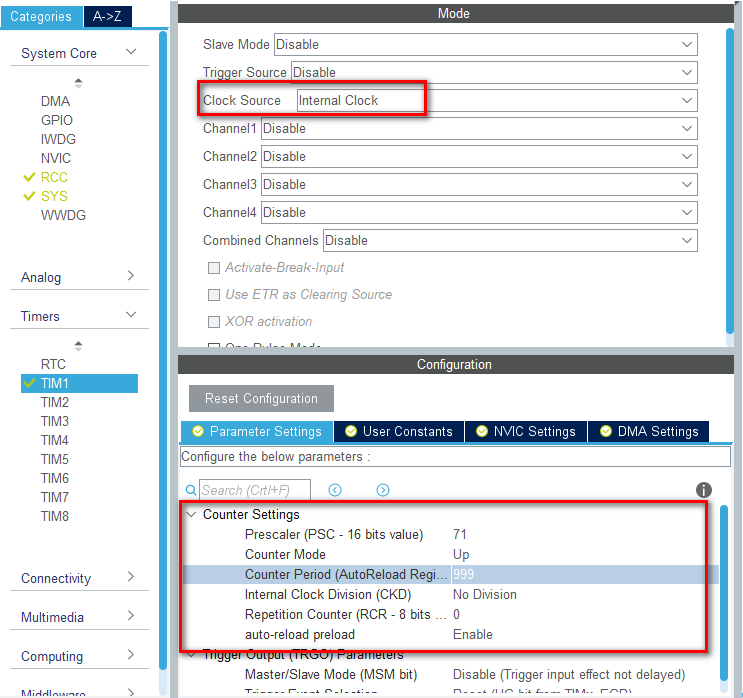

1、基本设定（时基）

  在这里插入图片描述

Clock Source：Internal Clock（内部时钟，最常用）。
Counter Mode：Up（向上计数）。
Prescaler(PSC)：分频。
  例：72MHz → PSC=71（72 分频）→ 计数时钟 1MHz。
Counter Period(ARR)：自动重装载值。
  例：ARR=999 → 1MHz/(999+1)=1kHz。
Auto-reload Preload：Enable（ARR 缓冲，避免毛刺）。
定时时间公式：
   T = (PSC+1) × (ARR+1) / TIM_CLK

2、定时中断实例

1）使用配置好的时基单元。

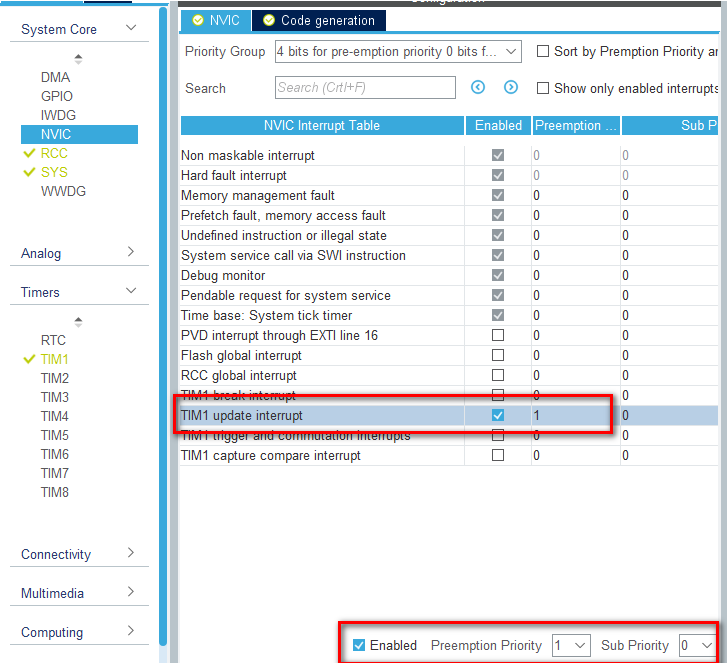

2）NVIC 设置

打开：TIMx update interrupt。
优先级：如 Preemption=1，Sub=0。
  在这里插入图片描述

3）代码

在 main () 里开启：

				HAL_TIM_Base_Start_IT(&htim1); // 启动并开更新中断

重写中断回调：

				void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
				{
				  if(htim->Instance == TIM1)
				  {
				    // 1kHz 进来，做你的事
				  }
				}

3、PWM 输出实例（电机 / LED 调光）

1）使用配置好的时基单元。

2）配置通道1为PWM输出

Channel 1 → PWM Generation CH1。

3）PWM参数配置：

        Pulse：CCR 值，决定占空比。
            例：ARR=999，Pulse=500 → 50%
        CH Polarity：High（高有效）。

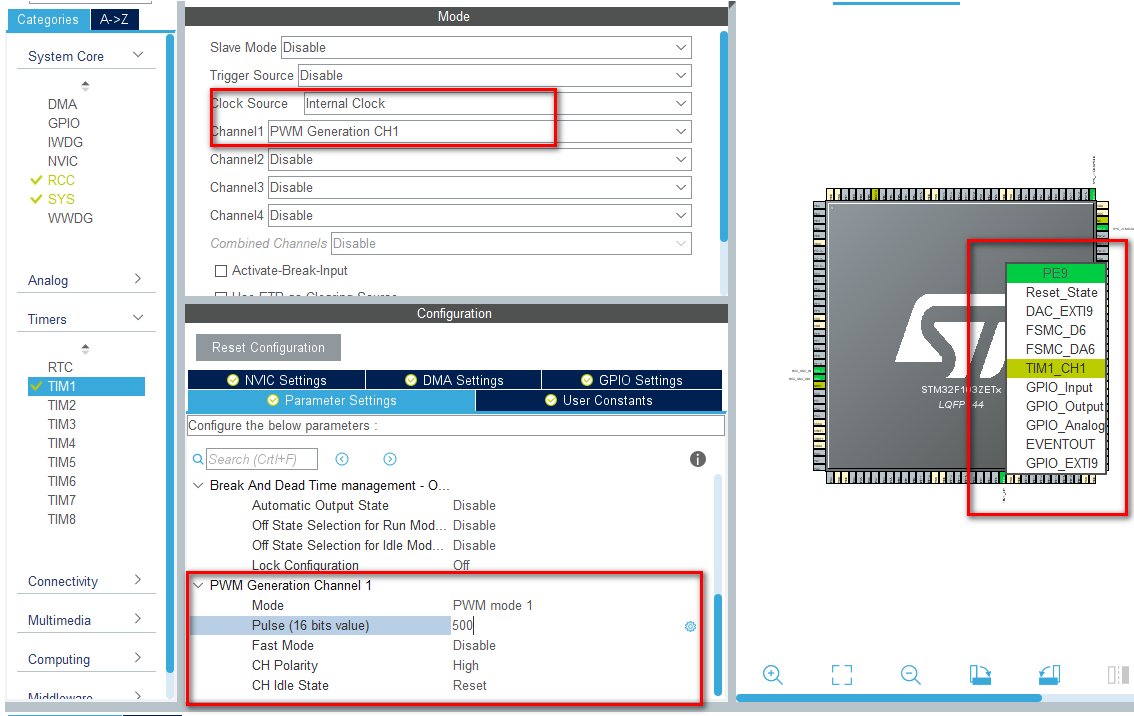

4）引脚自动复用

        （如 PA0→TIM1_CH1，绿色标记）

在这里插入图片描述

5）启动代码

			HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);
			// 改占空比：
			__HAL_TIM_SET_COMPARE(&htim1, TIM_CHANNEL_1, 300);

4、输入捕获实例（测频率/脉宽）

1）使用配置好的时基单元。

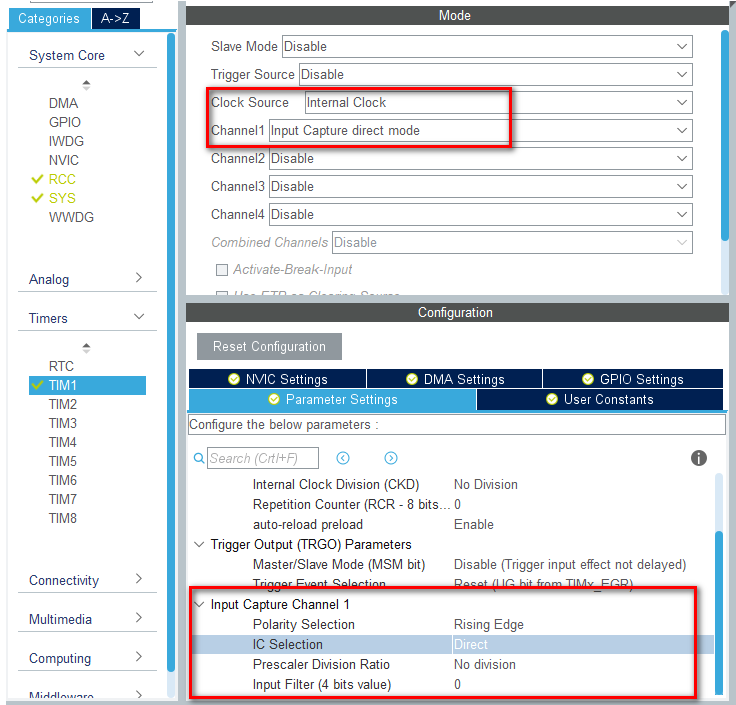

2）配置通道1为捕获输入。

Channel 1 → Input Capture direct mode

3）配置捕获参数

Polarity：Rising Edge（上升沿捕获）
IC Selection：Direct
Prescaler：No division 不分频
  在这里插入图片描述

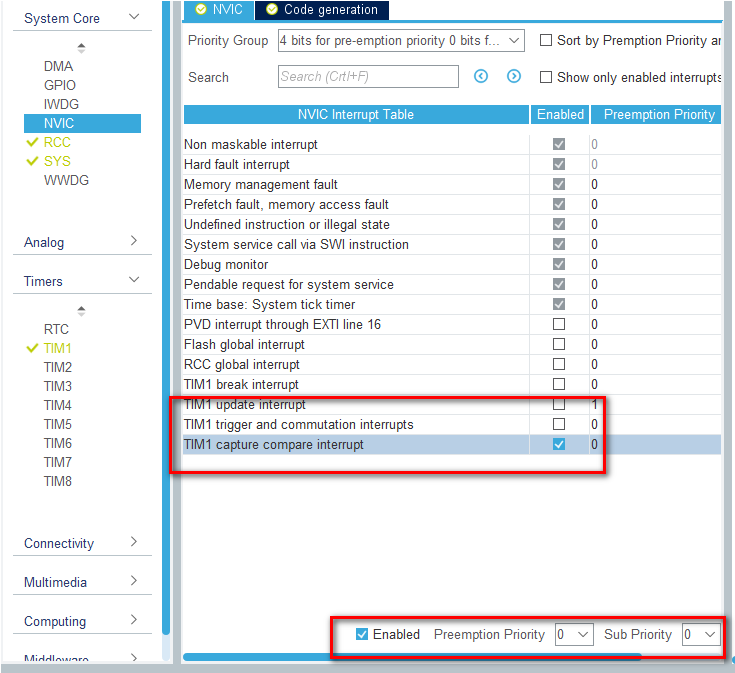

4）配置捕获中断

开启TIMx capture/compare interrupt。
  在这里插入图片描述

5）启动

			HAL_TIM_IC_Start_IT(&htim2, TIM_CHANNEL_1);

6）捕获回调

			void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
			{
			  if(htim->Instance==TIM2)
			  {
			    uint32_t val=HAL_TIM_ReadCapturedValue(&htim2, TIM_CHANNEL_1);
			    // val 就是捕获瞬间的 CNT 值
			  }
			}

七、TIM数据结构及HALAPI

1、TIM 数据结构

1）定时器句柄：TIM_HandleTypeDef

			typedef struct {
			    TIM_TypeDef               *Instance;    // 寄存器基地址（TIM1/TIM2...）
			    TIM_Base_InitTypeDef      Init;         // 时基配置（PSC/ARR/计数模式）
			    HAL_TIM_ActiveChannel     Channel;      // 当前活跃通道（CH1~CH4）
			    DMA_HandleTypeDef         *hdma[7];     // DMA 相关
			    HAL_LockTypeDef           Lock;         // 锁状态
			    __IO HAL_TIM_StateTypeDef State;        // 状态：就绪/忙/忙
			} TIM_HandleTypeDef;

2）时基配置：TIM_Base_InitTypeDef

			typedef struct {
			    uint32_t Prescaler;          // PSC 预分频器
			    uint32_t CounterMode;        // 计数模式：向上/向下/中心对齐
			    uint32_t Period;             // ARR 自动重装载值
			    uint32_t ClockDivision;      // 死区时钟分频
			    uint32_t AutoReloadPreload;  // ARR 预装载使能
			    uint32_t RepetitionCounter;  // 重复计数器（仅高级TIM1/8）
			} TIM_Base_InitTypeDef;

3）PWM / 输出比较：TIM_OC_InitTypeDef

			typedef struct {
			    uint32_t OCMode;        // PWM1 / PWM2 / 翻转 / 强制高
			    uint32_t Pulse;         // CCR 值（占空比）
			    uint32_t OCPolarity;    // 输出极性：高有效/低有效
			} TIM_OC_InitTypeDef;

4） 输入捕获：TIM_IC_InitTypeDef

			typedef struct {
			    uint32_t ICPolarity;    // 上升沿/下降沿/双边沿
			    uint32_t ICSelection;   // 直接/间接通道
			    uint32_t ICPrescaler;   // 捕获分频
			    uint32_t ICFilter;      // 滤波
			} TIM_IC_InitTypeDef;

5）刹车与死区（高级定时器）：TIM_BreakDeadTimeConfigTypeDef

			typedef struct {
			    uint32_t DeadTime;      // 死区时间
			    uint32_t BreakState;    // 刹车使能
			} TIM_BreakDeadTimeConfigTypeDef;

2、TIM 状态

    - HAL_TIM_STATE_RESET：未初始化。
    - HAL_TIM_STATE_READY：就绪空闲。
    - HAL_TIM_STATE_BUSY：正在运行。
    - HAL_TIM_STATE_ERROR：异常错误。

3、 API

1）时基通用 API（所有 TIM：基本 / 通用 / 高级）

初始化 / 反初始化

			// 根据CubeMX生成的htim结构体初始化定时器时基
			HAL_StatusTypeDef HAL_TIM_Base_Init(TIM_HandleTypeDef *htim);
			// 释放定时器资源
			HAL_StatusTypeDef HAL_TIM_Base_DeInit(TIM_HandleTypeDef *htim);
			// 配置底层硬件（CubeMX自动调用，用户极少使用）
			void HAL_TIM_Base_MspInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_Base_MspDeInit(TIM_HandleTypeDef *htim);

启动 / 停止（4 种模式）

			 // 1. 阻塞轮询模式：单纯计数，无中断无DMA
			HAL_StatusTypeDef HAL_TIM_Base_Start(TIM_HandleTypeDef *htim);
			HAL_StatusTypeDef HAL_TIM_Base_Stop(TIM_HandleTypeDef *htim);

			// 2. 中断模式：溢出更新中断，最常用定时方案
			HAL_StatusTypeDef HAL_TIM_Base_Start_IT(TIM_HandleTypeDef *htim);
			HAL_StatusTypeDef HAL_TIM_Base_Stop_IT(TIM_HandleTypeDef *htim);

			// 3. DMA模式：溢出事件触发DMA搬运数据
			HAL_StatusTypeDef HAL_TIM_Base_Start_DMA(TIM_HandleTypeDef *htim, uint32_t *pData, uint16_t Length);
			HAL_StatusTypeDef HAL_TIM_Base_Stop_DMA(TIM_HandleTypeDef *htim);

			// 4. 查询溢出标志（轮询用法，不推荐）
			HAL_StatusTypeDef HAL_TIM_Base_PeriodElapsed_Wait(TIM_HandleTypeDef *htim, uint32_t Timeout);

2）PWM 输出 API（通用 TIM + 高级 TIM）

初始化

			HAL_StatusTypeDef HAL_TIM_PWM_Init(TIM_HandleTypeDef *htim);
			HAL_StatusTypeDef HAL_TIM_PWM_DeInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_PWM_MspInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_PWM_MspDeInit(TIM_HandleTypeDef *htim);

普通 PWM 启停（CHx 主通道）

			// 轮询输出PWM
			HAL_StatusTypeDef HAL_TIM_PWM_Start(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_PWM_Stop(TIM_HandleTypeDef *htim, uint32_t Channel);

			// PWM输出+比较中断（CCR匹配中断）
			HAL_StatusTypeDef HAL_TIM_PWM_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_PWM_Stop_IT(TIM_HandleTypeDef *htim, uint32_t Channel);

			// PWM配合DMA
			HAL_StatusTypeDef HAL_TIM_PWM_Start_DMA(TIM_HandleTypeDef *htim, uint32_t Channel, uint32_t *pData, uint16_t Length);
			HAL_StatusTypeDef HAL_TIM_PWM_Stop_DMA(TIM_HandleTypeDef *htim, uint32_t Channel);

高级 TIM 独有：互补通道 CHxN 启停

			// 开启互补通道输出
			HAL_StatusTypeDef HAL_TIM_PWMN_Start(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_PWMN_Stop(TIM_HandleTypeDef *htim, uint32_t Channel);

			// 互补通道中断模式
			HAL_StatusTypeDef HAL_TIM_PWMN_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_PWMN_Stop_IT(TIM_HandleTypeDef *htim, uint32_t Channel);

			// 互补通道DMA模式
			HAL_StatusTypeDef HAL_TIM_PWMN_Start_DMA(TIM_HandleTypeDef *htim, uint32_t Channel, uint32_t *pData, uint16_t Length);
			HAL_StatusTypeDef HAL_TIM_PWMN_Stop_DMA(TIM_HandleTypeDef *htim, uint32_t Channel);

3）输入捕获 API（测脉冲、频率、占空比）

			 // 初始化捕获模式
			HAL_StatusTypeDef HAL_TIM_IC_Init(TIM_HandleTypeDef *htim);
			HAL_StatusTypeDef HAL_TIM_IC_DeInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_IC_MspDeInit(TIM_HandleTypeDef *htim);

			// 轮询捕获
			HAL_StatusTypeDef HAL_TIM_IC_Start(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_IC_Stop(TIM_HandleTypeDef *htim, uint32_t Channel);

			// 中断捕获（主流，捕获边沿触发中断）
			HAL_StatusTypeDef HAL_TIM_IC_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channel);
			HAL_StatusTypeDef HAL_TIM_IC_Stop_IT(TIM_HandleTypeDef *htim, uint32_t Channel);

			// DMA捕获
			HAL_StatusTypeDef HAL_TIM_IC_Start_DMA(TIM_HandleTypeDef *htim, uint32_t Channel, uint32_t *pData, uint16_t Length);
			HAL_StatusTypeDef HAL_TIM_IC_Stop_DMA(TIM_HandleTypeDef *htim, uint32_t Channel);

			// 读取捕获寄存器CCR值
			uint32_t HAL_TIM_ReadCapturedValue(TIM_HandleTypeDef *htim, uint32_t Channel);

4）编码器模式 API（电机正交编码测速）

			HAL_StatusTypeDef HAL_TIM_Encoder_Init(TIM_HandleTypeDef *htim, TIM_Encoder_InitTypeDef *sConfig);
			HAL_StatusTypeDef HAL_TIM_Encoder_DeInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_Encoder_MspInit(TIM_HandleTypeDef *htim);
			void HAL_TIM_Encoder_MspDeInit(TIM_HandleTypeDef *htim);

			// 启动编码器计数
			HAL_StatusTypeDef HAL_TIM_Encoder_Start(TIM_HandleTypeDef *htim, uint32_t Channels);
			HAL_StatusTypeDef HAL_TIM_Encoder_Stop(TIM_HandleTypeDef *htim, uint32_t Channels);

			// 编码器中断
			HAL_StatusTypeDef HAL_TIM_Encoder_Start_IT(TIM_HandleTypeDef *htim, uint32_t Channels);
			HAL_StatusTypeDef HAL_TIM_Encoder_Stop_IT(TIM_HandleTypeDef *htim, uint32_t Channels);

			// DMA编码器
			HAL_StatusTypeDef HAL_TIM_Encoder_Start_DMA(TIM_HandleTypeDef *htim, uint32_t Channels, uint32_t *pData, uint16_t Length);
			HAL_StatusTypeDef HAL_TIM_Encoder_Stop_DMA(TIM_HandleTypeDef *htim, uint32_t Channels);

			// 读取当前CNT计数值
			__IO uint32_t HAL_TIM_ReadCounter(TIM_HandleTypeDef *htim);

5）全局通用状态 / 查询函数

			// 获取定时器当前运行状态
			HAL_TIM_StateTypeDef HAL_TIM_GetState(TIM_HandleTypeDef *htim);
			// 获取指定通道状态
			HAL_TIM_ChannelStateTypeDef HAL_TIM_GetChannelState(TIM_HandleTypeDef *htim, uint32_t Channel);
			// 等待指定标志位置位（轮询）
			HAL_StatusTypeDef HAL_TIM_WaitForFlag(TIM_HandleTypeDef *htim, uint32_t Flag, uint32_t Timeout);

6）全部 TIM 中断回调函数（重写实现业务逻辑）

  1. 更新溢出回调（定时中断、PWM 周期完成）
			void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim);
  1. 捕获 / 比较匹配回调（PWM 匹配、输入捕获）
			void HAL_TIM_OC_DelayElapsedCallback(TIM_HandleTypeDef *htim);
			void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim);


3. 高级 TIM 专属：刹车故障回调

			void HAL_TIM_BreakCallback(TIM_HandleTypeDef *htim);

4. DMA 传输完成回调

			void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim);
			void HAL_TIM_IC_CaptureHalfCpltCallback(TIM_HandleTypeDef *htim);
			void HAL_TIM_IC_CaptureCpltCallback(TIM_HandleTypeDef *htim);

7）底层操作宏（高频使用，修改寄存器无需 API）

时基相关

			// 设置预分频PSC
			__HAL_TIM_SET_PRESCALER(htim, psc);
			// 设置自动重装载ARR
			__HAL_TIM_SET_AUTORELOAD(htim, arr);
			// 读取CNT当前计数值
			__HAL_TIM_GET_COUNTER(htim);
			// 清零计数器CNT
			__HAL_TIM_RESET_COUNTER(htim);

PWM 占空比设置

			// 设置通道CCR值（修改占空比）
			__HAL_TIM_SET_COMPARE(htim, Channel, CCR_Value);
			// 读取CCR值
			__HAL_TIM_GET_COMPARE(htim, Channel);

标志位清除 / 读取

			// 清除中断标志
			__HAL_TIM_CLEAR_FLAG(htim, TIM_FLAG_UPDATE);
			// 判断标志是否置位
			__HAL_TIM_GET_FLAG(htim, TIM_FLAG_UPDATE);
			// 使能/关闭定时器中断
			__HAL_TIM_ENABLE_IT(htim, TIM_IT_UPDATE);
			__HAL_TIM_DISABLE_IT(htim, TIM_IT_UPDATE);

高级 TIM 专用宏（TIM1/TIM8）

			 // 主输出使能，控制所有PWM通道输出开关
			__HAL_TIM_MOE_ENABLE(htim);
			__HAL_TIM_MOE_DISABLE(htim);
			// 清除刹车故障标志
			__HAL_TIM_CLEAR_FLAG(htim, TIM_FLAG_BREAK);

定时器开关宏

			__HAL_TIM_ENABLE(htim);
			__HAL_TIM_DISABLE(htim);

八、TIM 总结

1、核心知识点

  定时器定时时间由 PSC+ARR 共同决定。
  通用定时器可做定时、PWM、捕获、编码器。
  高级定时器带互补PWM，用于电机驱动。
  PWM频率由ARR决定，占空比由CCR决定。

2、总结

  TIM定时器是STM32多功能时钟外设，通过PSC预分频和ARR自动重装载实现精准定时，支持定时中断、PWM输出、输入捕获、编码器模式，是裸机任务调度、电机控制、信号测量的核心外设。

# 单片机 # stm32 # 嵌入式硬件
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

cover

《梳理Kubernetes基础环境：通过kubeadm完成集群初始化》

avatar AI硬件创业社区

C# 扩展控件+组件式自定义定时器控件

归属：扩展式自定义控件，最简单的自定义控件继承关系：直接继承系统原生控件TextBox特性：保留文本框全部原生功能，仅拓展自定义属性控件(Control)：可视化、可以拖拽到窗体界面、继承Control组件(Component)：无界面、后台运行、不可渲染，直接继承Component，例如原生Timer、ImageListnamespace _1自定义控件//继承Component：无界面自定义组

avatar AI硬件创业社区

STM32F10x 串口指令控制单路共阳极数码管

摘要：本设计基于STM32F103开发板实现串口控制共阳极数码管显示功能。系统通过USART1（9600波特率）接收上位机发送的0-9、A-F字符指令，由PB8-PB15输出对应段码驱动数码管显示。采用模块化设计，包含数码管驱动、串口通信（中断接收）、SysTick延时等核心模块。主程序通过轮询方式处理串口接收标志，实现非阻塞式指令解析，并采用ODR寄存器高8位直接输出段码技术。系统具备实时响应、

avatar AI硬件创业社区
