基于STM32G4定时器输入捕获的BLDC霍尔传感器高精度测速方法

针对直流无刷电机（BLDC）在工业控制中对转速测量的实时性与精度要求，提出一种基于STM32G4系列微控制器高级定时器输入捕获功能的霍尔传感器测速方案。本文首先分析霍尔传感器输出信号特性与电机转子机械角度的关系，推导基于电周期的转速计算公式；其次，详细阐述定时器时基参数、双边沿捕获、数字滤波及溢出补偿的配置方法；然后，给出基于HAL库的完整驱动代码，包括初始化、中断服务与溢出处理机制；最后，通过实验验证测速误差在±0.3%以内，并对比瞬时法与固定窗口法的适用场景。本文方法具有硬件资源占用少、实时性强、抗干扰能力好的特点，适用于BLDC电机驱动中的闭环速度控制。

关键词：STM32G4；输入捕获；霍尔传感器；BLDC；测速；定时器中断

1. 引言

直流无刷电机（BLDC）凭借其高效率、低维护成本和良好的调速性能，在电动工具、机器人、无人机及电动汽车等领域得到广泛应用。转速的精确获取是实现闭环速度控制的关键前提。常见的测速方案包括光电编码器、磁编码器及霍尔传感器。其中，霍尔传感器因成本低、结构简单、对恶劣环境适应性强，成为中低端BLDC驱动的首选位置/速度反馈元件。

STM32G4系列MCU基于Arm Cortex-M4内核，集成了多个高级控制定时器，其输入捕获功能可精确记录外部事件的时间戳，为霍尔信号测速提供了高效的硬件支持。然而，实际工程应用中常面临以下挑战：

霍尔信号易受功率级开关噪声干扰，导致边沿误触发；
低速时相邻霍尔跳变间隔长，16位定时器易溢出；
中断优先级配置不当会引发系统死锁；
不同测速策略（瞬时法/窗口法）对动态响应与稳态精度影响不同。

本文针对上述问题，提出一套完整的解决方案，包含硬件接口设计、定时器参数优化、溢出补偿算法、中断优先级管理及软件滤波机制，旨在实现宽速域（100～3000 RPM）内的高精度、高鲁棒性转速测量。

2. 霍尔信号特性与测速原理

2.1 霍尔传感器输出特性

BLDC电机内部通常安装三个开关型霍尔传感器（H_U、H_V、H_W），空间互差120°电角度。当转子永磁磁场穿过霍尔元件时，传感器输出低电平（导通）；反之输出高电平（截止）。由于采用开漏输出，外部必须配置上拉电阻（典型值4.7kΩ～10kΩ）以产生有效逻辑电平。

三个霍尔信号的组合状态构成3位二进制编码，共6种有效状态，对应一个电周期内的6个换相区间。转子每转过一对磁极（即一个电周期），霍尔状态序列完整循环一次。设电机极对数为 p，则转子机械旋转一周时，霍尔状态变化次数为 6p，每个霍尔通道输出 p 个完整的脉冲周期。

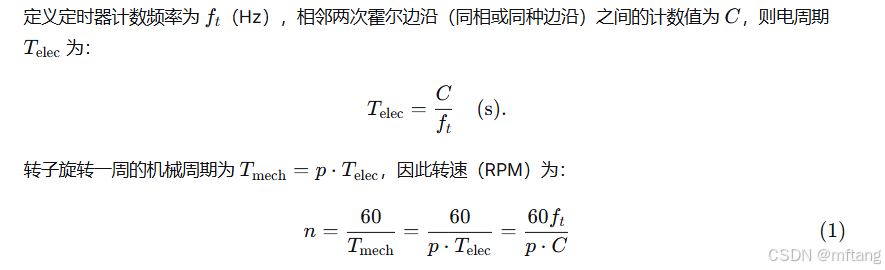

2.2 转速测量基本方程

此即基于瞬时电周期测量的转速计算公式。实际操作中可取任意霍尔通道的同极性边沿（如两次上升沿）获得 C，然后代入式(1)即可得到瞬时转速。

2.3 固定时间窗口测速公式

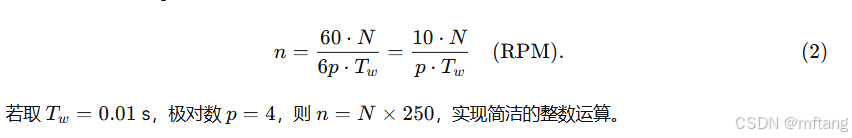

对于低速工况，相邻霍尔边沿间隔大，采用瞬时法时转速更新慢且易受单次测量噪声影响。此时可改用固定时间窗口计数法：在预设时间 Tw（如10 ms）内，统计所有霍尔通道发生的总跳变次数 N。由于机械旋转一周总跳变次数为 6p，故转速为：

3. 硬件接口设计

3.1 引脚分配与定时器选型

本方案选用TIM1的三个通道（CH1、CH2、CH3）分别连接霍尔信号H_U、H_V、H_W。TIM1为高级控制定时器，支持16位计数、双边沿捕获及硬件数字滤波，且其更新中断可用于溢出补偿。具体引脚复用配置见表1。

霍尔信号	TIM1 通道	引脚	复用功能
HALL_U	CH1	PA8	AF6
HALL_V	CH2	PA9	AF6
HALL_W	CH3	PA10	AF6

3.2 抗干扰设计要点

霍尔信号线应远离三相动力线，避免平行长距离走线。建议在MCU引脚附近对地并联100 nF电容，并在PCB上采用信号线两侧包地处理。此外，定时器内置的数字滤波器可有效抑制窄脉冲毛刺，滤波参数选择4～6个采样时钟周期。

4. 定时器配置策略

4.1 时基参数计算

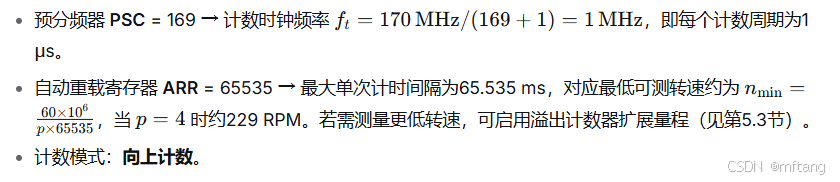

系统时钟配置为170 MHz，TIM1挂载于APB2总线（时钟频率170 MHz）。为获得足够的时间分辨率并覆盖低速测量范围，设定：

4.2 输入捕获通道参数

每个霍尔通道需配置为双边沿捕获，以捕捉任何极性变化。使用STM32CubeMX进行配置时，参数如下：

参数项	设置值	说明
Polarity Selection	`TIM_ICPOLARITY_BOTHEDGE`	上升沿和下降沿均触发捕获
IC Selection	`TIM_ICSELECTION_DIRECTTI`	直接连接至TIx引脚
IC Prescaler	`TIM_ICPSC_DIV1`	不分频
IC Filter	6	数字滤波，采样频率 fDTSfDTS，连续6次有效才确认边沿

数字滤波的具体值应根据实际噪声频率调整，一般取4～6可有效滤除200 ns以内的毛刺。

4.3 中断使能与溢出处理

使能TIM1的捕获中断（TIM1_CC_IRQn）和更新中断（TIM1_UP_IRQn，与Break/Trigger/COM共用向量）。
设置中断优先级：捕获中断优先级为5，更新中断优先级也为5（或略高，如4），但必须确保两者均低于SysTick（默认15），防止HAL_Delay死锁。
启动定时器前，务必清除所有挂起的标志位：

__HAL_TIM_CLEAR_FLAG(&htim1, TIM_FLAG_CC1 | TIM_FLAG_CC2 | TIM_FLAG_CC3 | TIM_FLAG_UPDATE);
NVIC_ClearPendingIRQ(TIM1_CC_IRQn);
NVIC_ClearPendingIRQ(TIM1_UP_IRQn);

5. 软件实现

5.1 数据结构与全局变量

typedef struct {
    uint32_t last_cnt;          // 上次捕获的计数值
    uint32_t curr_cnt;          // 本次捕获的计数值
    uint32_t overflow_cnt;      // 两次捕获间发生的更新溢出次数
    uint32_t delta_t;           // 时间间隔（单位：μs）
    float speed_rpm;            // 计算得到的转速（RPM）
    uint8_t new_data;           // 新数据标志
} HallSpeed_HandleTypeDef;

HallSpeed_HandleTypeDef hhall[3];   // 索引0:U相, 1:V相, 2:W相
volatile uint16_t tim1_overflow = 0; // 更新中断累计溢出次数

5.2 初始化函数

void MX_TIM1_Hall_Init(void)
{
    // 1. 时钟使能
    __HAL_RCC_TIM1_CLK_ENABLE();
    __HAL_RCC_GPIOA_CLK_ENABLE();

    // 2. GPIO配置 (PA8, PA9, PA10 → AF6)
    GPIO_InitTypeDef gpio = {0};
    gpio.Pin = GPIO_PIN_8 | GPIO_PIN_9 | GPIO_PIN_10;
    gpio.Mode = GPIO_MODE_AF_PP;
    gpio.Pull = GPIO_NOPULL;
    gpio.Speed = GPIO_SPEED_FREQ_LOW;
    gpio.Alternate = GPIO_AF6_TIM1;
    HAL_GPIO_Init(GPIOA, &gpio);

    // 3. TIM1时基配置
    TIM_ClockConfigTypeDef sClockSourceConfig = {0};
    TIM_MasterConfigTypeDef sMasterConfig = {0};
    TIM_IC_InitTypeDef sConfigIC = {0};

    htim1.Instance = TIM1;
    htim1.Init.Prescaler = 169;         // 1 MHz计数频率
    htim1.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim1.Init.Period = 65535;           // 满量程
    htim1.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    htim1.Init.AutoReloadPreload = TIM_AUTORELOAD_PRELOAD_DISABLE;
    HAL_TIM_IC_Init(&htim1);

    // 4. 时钟源选择
    sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;
    HAL_TIM_ConfigClockSource(&htim1, &sClockSourceConfig);

    // 5. 捕获通道配置（以CH1为例）
    sConfigIC.ICPolarity = TIM_ICPOLARITY_BOTHEDGE;
    sConfigIC.ICSelection = TIM_ICSELECTION_DIRECTTI;
    sConfigIC.ICPrescaler = TIM_ICPSC_DIV1;
    sConfigIC.ICFilter = 6;
    HAL_TIM_IC_ConfigChannel(&htim1, &sConfigIC, TIM_CHANNEL_1);
    HAL_TIM_IC_ConfigChannel(&htim1, &sConfigIC, TIM_CHANNEL_2);
    HAL_TIM_IC_ConfigChannel(&htim1, &sConfigIC, TIM_CHANNEL_3);

    // 6. 主从模式（可选，本例不使用复位模式）
    sMasterConfig.MasterOutputTrigger = TIM_TRGO_RESET;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    HAL_TIMEx_MasterConfigSynchronization(&htim1, &sMasterConfig);

    // 7. 中断优先级与清除标志
    HAL_NVIC_SetPriority(TIM1_CC_IRQn, 5, 0);
    HAL_NVIC_EnableIRQ(TIM1_CC_IRQn);
    HAL_NVIC_SetPriority(TIM1_BRK_UP_TRG_COM_IRQn, 5, 0);
    HAL_NVIC_EnableIRQ(TIM1_BRK_UP_TRG_COM_IRQn);
    __HAL_TIM_CLEAR_FLAG(&htim1, TIM_FLAG_CC1 | TIM_FLAG_CC2 | TIM_FLAG_CC3 | TIM_FLAG_UPDATE);
    NVIC_ClearPendingIRQ(TIM1_CC_IRQn);
    NVIC_ClearPendingIRQ(TIM1_BRK_UP_TRG_COM_IRQn);
}

5.3 中断服务与回调实现

更新中断回调（溢出计数）：

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance == TIM1) {
        tim1_overflow++;
    }
}

捕获中断回调（以U相为例）：

void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    if (htim->Instance != TIM1) return;

    uint32_t cnt = HAL_TIM_ReadCapturedValue(htim, TIM_CHANNEL_1);
    HallSpeed_HandleTypeDef *pHall = &hhall[0];  // U相

    if (pHall->last_cnt == 0) {
        pHall->last_cnt = cnt;
        return;
    }

    pHall->curr_cnt = cnt;
    // 计算时间间隔，考虑溢出
    if (pHall->curr_cnt >= pHall->last_cnt) {
        pHall->delta_t = (pHall->curr_cnt - pHall->last_cnt) + (tim1_overflow * 65536);
    } else {
        pHall->delta_t = (pHall->curr_cnt + 65536 - pHall->last_cnt) + (tim1_overflow * 65536);
    }
    pHall->last_cnt = pHall->curr_cnt;
    pHall->overflow_cnt = tim1_overflow;
    tim1_overflow = 0;          // 重置溢出计数器
    pHall->new_data = 1;        // 通知主循环计算转速
}

V相和W相的处理逻辑相同，只需修改通道号和结构体索引即可。

5.4 主循环中转速计算

void CalculateSpeedFromHall(void)
{
    const uint32_t timer_freq = 1000000;   // 1 MHz -> 1 μs per count
    const uint8_t pole_pairs = 4;           // 8极电机

    for (int i = 0; i < 3; i++) {
        if (hhall[i].new_data) {
            hhall[i].new_data = 0;
            if (hhall[i].delta_t > 0) {
                // 公式 (1): RPM = 60e6 / (p * delta_t)
                hhall[i].speed_rpm = 60000000.0f / (pole_pairs * hhall[i].delta_t);
            } else {
                hhall[i].speed_rpm = 0.0f;
            }
        }
    }
}

为提高低速稳定性，可对三个通道的转速值进行滑动平均或中值滤波。
