基于定时器触发的STM32F103多通道ADC数据采集时间分析

针对STM32F103微控制器在多通道模拟信号采集中的应用需求，本文系统分析了定时器硬件触发模式下，10个规则通道顺序扫描采集的总时间计算方法。基于逐次逼近型ADC的转换时序模型，推导了采样时间、ADC时钟频率与总采集时间的数学关系，给出了典型参数配置下的定量计算结果，并讨论了定时器触发周期的约束条件与工程优化策略。研究结果表明，在12 MHz ADC时钟下，10通道完成一次完整扫描所需时间为21.7 μs至210 μs，具体取决于所选采样周期。本文可为多通道同步采集系统的定时器配置提供理论依据。

关键词：STM32F103；ADC；定时器触发；扫描模式；采集时间

1. 引言

在嵌入式实时数据采集系统中，多通道模拟信号的同步或顺序采集是一项常见需求。STM32F103系列微控制器内置的12位逐次逼近型ADC支持规则组扫描模式，配合定时器硬件触发，可实现无需CPU干预的等间隔多通道采样[1]。然而，对于给定数量的通道（如10个），工程上需要精确知道一次完整扫描的耗时，以正确设置定时器触发周期，避免数据重叠或丢失。

现有文献多聚焦于ADC转换时间的理论最大值[2]，但对多通道扫描模式下的总时间计算缺乏系统论述。本文以10通道规则组为例，建立定时器触发模式下采集时间的数学模型，给出典型参数的计算结果，并提出工程配置建议。

2. 转换时序模型

2.1 单通道转换时间

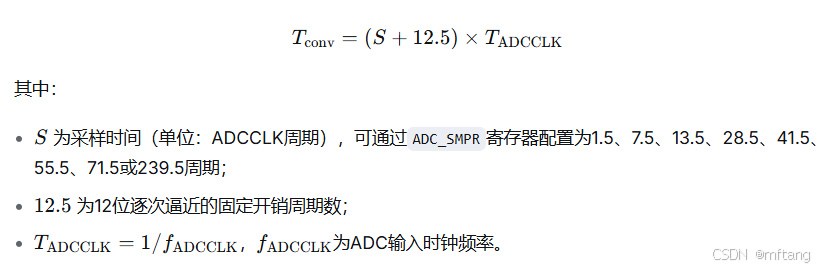

STM32F103的ADC采用逐次逼近寄存器（SAR）架构，一次完整的电压-数字转换由采样阶段和量化阶段组成[3]。总转换时间可表示为：

2.2 多通道扫描总时间

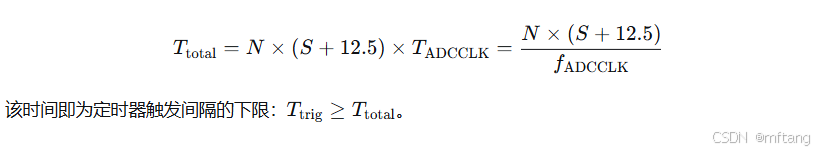

当启用扫描模式（SCAN=1）且配置 NN个规则通道时，一次硬件触发（如定时器更新事件）将依次转换所有 N 个通道。各通道的采样时间可独立配置，为简化模型，本文假设所有通道采用相同的采样周期 S。则完成全部 NN 个通道转换的总时间为：

3. 参数设定与计算方法

3.1 ADC时钟配置

根据STM32F103数据手册，ADCCLK不得超过14 MHz[4]。在典型的72 MHz系统主频下，APB2总线时钟（PCLK2）为72 MHz，通过预分频器可得到：

本文以12 MHz作为计算基准。

3.2 采样时间选取

根据信号源内阻与精度要求，选取三种典型采样周期：

13.5周期：中等精度，适用于内阻<50 kΩ的信号，常见于多数传感器。
71.5周期：高精度，适用于内阻<500 kΩ的信号，用于高内阻传感器或需要较好噪声抑制的场景。
239.5周期：最高精度，适用于极高内阻（>1 MΩ）或要求最小噪声的应用。

3.3 计算方法

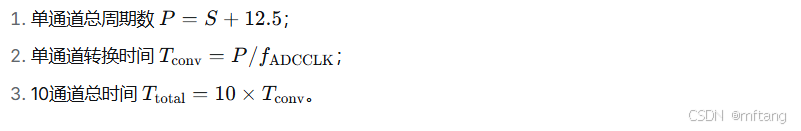

将上述参数代入公式，计算：

4. 计算结果

表1列出了三种典型采样周期下，10通道完成一次采集的总时间。

表1 不同采样周期下的10通道总采集时间（fADCCLK=12）

采样周期 S (周期)	单通道总周期 P	单通道时间 Tconv (μs)	10通道总时间 Ttotal (μs)	对应最大触发频率 (kHz)
13.5	26	2.167	21.67	46.15
71.5	84	7.000	70.00	14.29
239.5	252	21.00	210.0	4.76

5. 讨论

5.1 定时器触发周期的裕量考虑

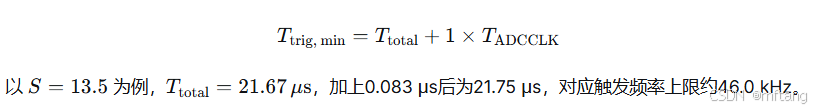

理论上，定时器触发周期可等于 TtotalTtotal。但考虑到触发信号从定时器到ADC的传递延迟（固定3个APB2周期，约83 ns），以及时钟域之间的同步抖动，工程上建议在计算值基础上增加至少1个ADCCLK周期（约83 ns）的裕量，即：

5.2 DMA的必要性

在多通道扫描模式下，若不使用DMA，CPU必须通过中断或轮询在极短时间内依次读取每个通道的转换结果。由于10个通道的转换总时间仅为几十微秒，且每个通道结果在ADC_DR中仅停留数微秒（下一个通道转换完成后即被覆盖），依靠CPU读取极易造成数据丢失。因此，必须启用DMA循环模式，由硬件自动将每个通道的结果按序搬运至内存缓冲区。
