 二、项目功能简介

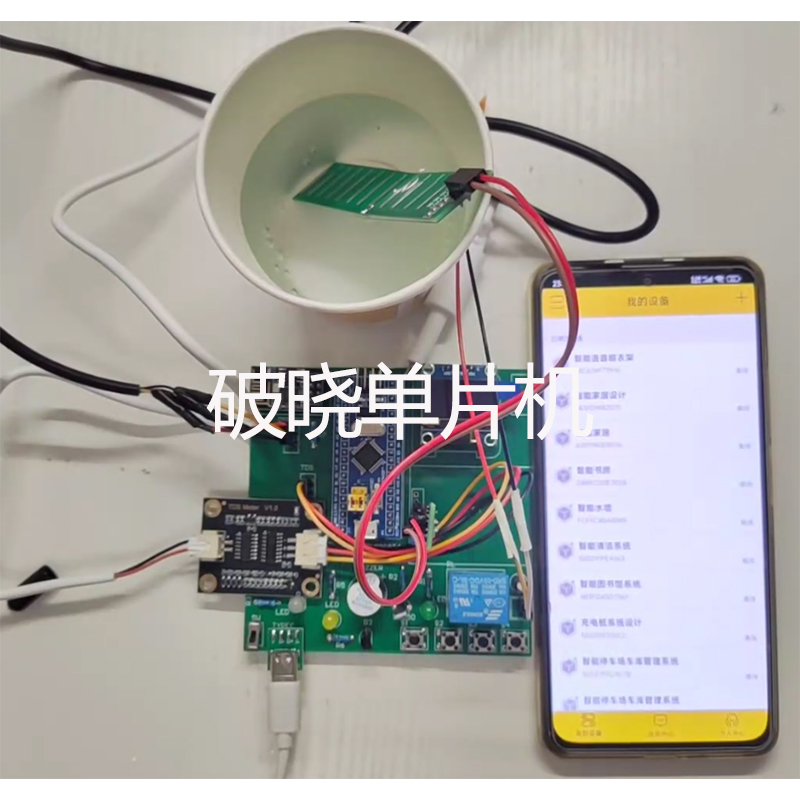

1.主要器件组成

        本设计由STM32F103C8T6单片机+WIFI模块ESP8266-01S电路+OLED屏幕电路+DS18B20温度传感器电路+TDS电导率传感器电路+水位传感器电路+加热电路+继电器模块电路+蜂鸣器电路+按键电路+电源电路。

2.功能详解

1、环境采集：DS18B20温度传感器采集饮水机温度、TDS电导率传感器电路检测饮水机TDS电导率是否正常、水位传感器检测饮水机水位等。
2、屏幕显示：OLED显示模块用于在设备本地实时、直观地呈现饮水机的全部运行状态与关键参数，能够显示当前水温、设定温度、水位状态、TDS数值、系统工作模式（如加热/保温）等信息。清晰的界面帮助用户直接了解设备状况，并进行本地设置。
3、阈值设置：通过按键和app设置加热、保温、缺水、水满和TDS阈值
4、TDS报警：TDS用于评估水质纯净度，并在数值超标时声光报警
5、恒温控制：保温模式下当检测到温度低于设置的保温阈值时自动加热到保温值进行恒温
6、加热控制：加热模式下自动加热到指定温度
7、缺水报警：当检测到水位过低时声光报警提醒水位过低
8、水满提示：当检测到水位过高时声光报警提醒水满
9、干烧断电：实现缺水自动停止加热
10、远程控制：通过WIFI连接手机APP，APP可以查看当前环境信息数据，可调节阈值范围

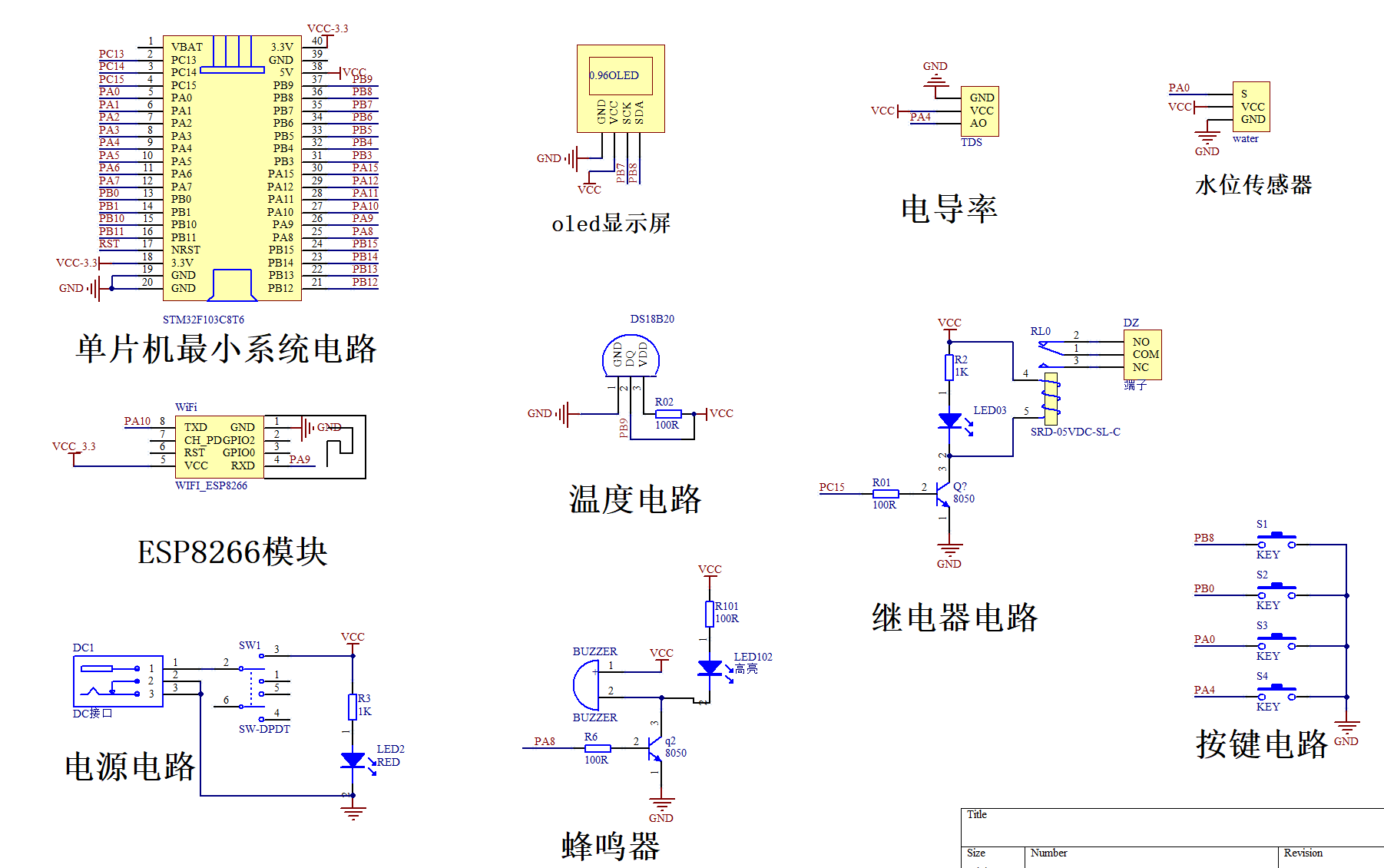

三、项目原理图设计

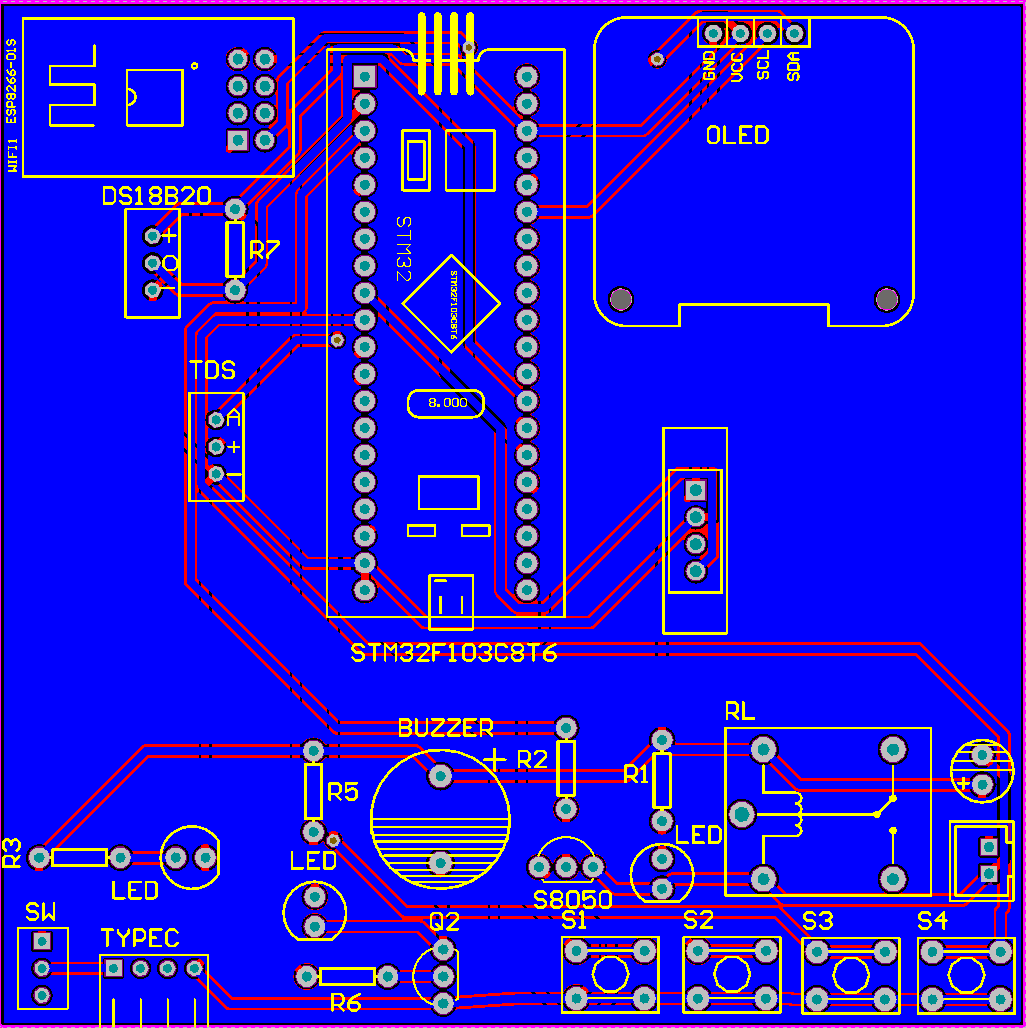

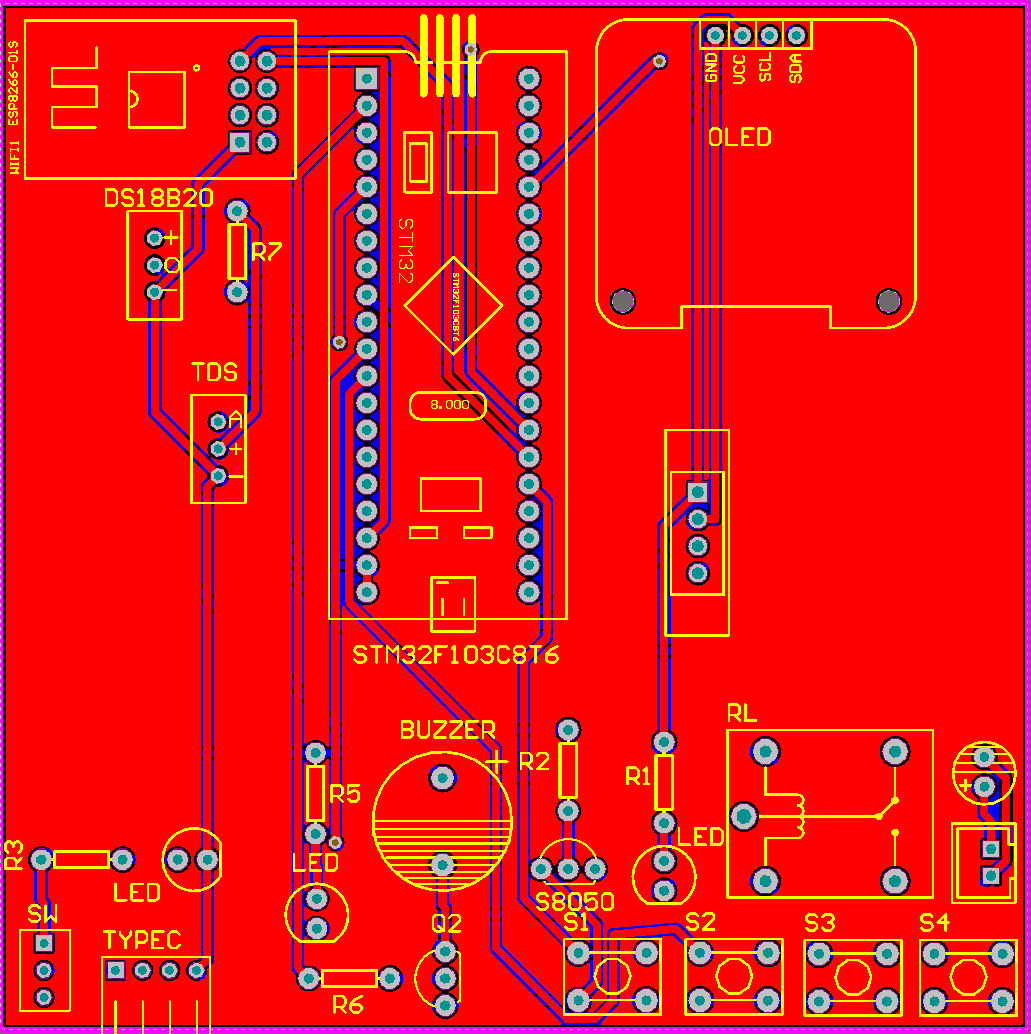

四、项目PCB硬件设计

五、项目程序设计

#include "stm32f10x.h"
#include "usart.h"
#include "USART2/usart2.h"
#include "DS18B20/ds18b20.h"
#include "timer.h"
#include "adc.h"
#include "menu.h"
#include "key.h"
#include "modules.h"
#include "hzd.h"
#include "beep.h"
#include "tds.h"
#include "relay.h"
#include "ph.h"
#include "water.h"
#include "oled.h"
#include "pid.h"


/****************破晓电子工作室*******************

***          破晓单片机
***          项目:STM32饮水机控制系统
***          BILIBILI:破晓单片机
***          小红书:破晓单片机
***          授权IP:破晓单片机
***          淘宝:破晓单片机
***          淘宝:破晓电子
***          版本:V01.01
***          MCU:STM32F103C8T6

******************破晓单片机***********************/

//显示界面
CaiDanJieGouTi  KeyTab[SIZE_CAIDAN]=
{
    {0 ,0 ,0 ,0 ,0 ,Main_Menu0},
	{1 ,1 ,1 ,1 ,1 ,Main_Menu1},
	{2 ,2 ,2 ,2 ,2 ,Main_Menu2},
	{3 ,3 ,3 ,3 ,3 ,Main_Menu3},
	{4 ,4 ,4 ,4 ,4 ,Main_Menu4},
	{5 ,5 ,5 ,5 ,5 ,Main_Menu5},
	{6 ,6 ,6 ,6 ,6 ,Main_Menu6},
    {7 ,7 ,7 ,7 ,7 ,Main_Menu7},
	{8 ,8 ,8 ,8 ,8 ,Main_Menu8},

} ;

//传感器变量声明
typedef struct
{
	uint16_t tempds;//
	uint16_t tds;//
	uint16_t water;

}SensorModulesValue;

typedef struct
{
	uint8_t tempdsbw;
	uint8_t tempdsjr;
	uint16_t waterTV;
	uint16_t watermax;
	uint16_t tdsTV;

}SensorThresholdValue;

typedef struct
{

	uint8_t modeFlag;
	uint8_t RELAYFlag;
	uint8_t BEEPFlag;
	uint8_t BJ1Flag;
	uint8_t BJ2Flag;
}DriveFlag;

int main(void)
 {
			delay_init();
			TIM3_Int_Init(9,7199);//定时器初始化
			OLEDGUI_Config(); 				//OLED
			OLEDGUI_DispString(30,16,"Init...",16,1);
	 		key_Init();//按键初始化
	 		Adc_Init();//Adc初始化
			beep_Init();//beep初始化
			WATER_Init();//WATER初始化
			tds_Init();//tds初始化
			DS18B20_Init();//DS18B20初始化
			relay_Init();//relay初始化

			SensorThresholdSet();//阈值初始化
			uart1_init(9600);
			delay_ms(100);
			uart2_init(9600);
			delay_ms(100);
			memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t));
			gizwitsInit();
			OLEDGUI_Clear();				//OLED清屏
	while(1)
	{
            //获取按键值
			key_scan();
            //进入菜单界面显示处理数据
			GetKeylnput(&Keystatus);
            //获取传感器数据
			SensorDataGet();

            //数据上传
			currentDataPoint.valuetempds=SensorData.tempds/10;
			currentDataPoint.valuewater=SensorData.water;
			currentDataPoint.valuetds=SensorData.tds;
			currentDataPoint.valuemodeFlag=!DriveFlagData.modeFlag;
			currentDataPoint.valuemodeFlag1=DriveFlagData.modeFlag;


			gizwitsHandle((dataPoint_t *)&currentDataPoint);
             //数据下发
				Sensorthreshold.tempdsbw=currentDataPoint.valuetempdsbw;

				Sensorthreshold.tempdsjr=currentDataPoint.valuetempdsjr;

				Sensorthreshold.waterTV=currentDataPoint.valuewaterTV;

				Sensorthreshold.watermax=currentDataPoint.valuewatermax;

				Sensorthreshold.tdsTV=currentDataPoint.valuetdsTV;

			delay_ms(100);

	}
 }
