一、ESP-WHO 示例部署

1、ESP-WHO概述

ESP-WHO 是乐鑫官方开源、面向ESP系列芯片的边缘机器视觉AI开发框架，主打低门槛快速实现人脸、物体、手势等视觉AI任务，完全基于ESP-IDF构建，底层依赖乐鑫自研深度学习库 ESP-DL 做模型推理加速。
核心定位：给资源有限的ESP32/ESP32-S3/ESP32-P4等MCU提供开箱即用的视觉流水线，不用从零搭建图像采集、预处理、AI推理、结果渲染整套代码。

版本适配关系

• ESP-IDF v5.x → 新版ESP-WHO主分支（主推S3、P4）
• ESP-IDF v4.4 → 对应esp-who/idfv4.4分支（老ESP32芯片）

ESP-WHO 提供了人脸检测、人脸识别、行人检测、二维码识别等示例。您可以基于这些示例，衍生出丰富的实际应用。ESP-WHO 基于ESP-DL开发，配合各种外设可以实现许多有趣的应用。

ESP-WHO 支持的开发版ESP32-P4 Function EV Board、ESP32-S3-EYE、ESP32-S3-Korvo-2，有的缺货，有的成本较高。

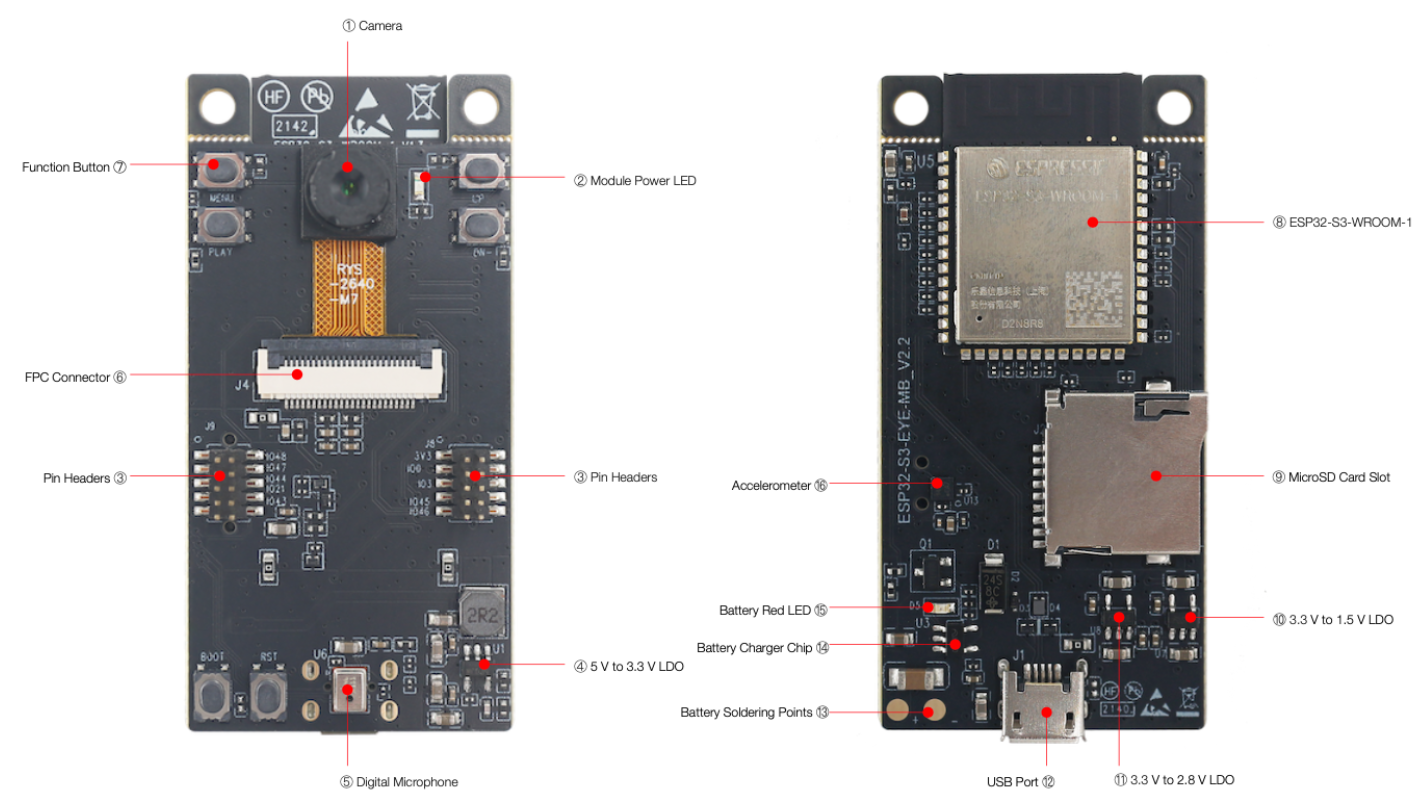

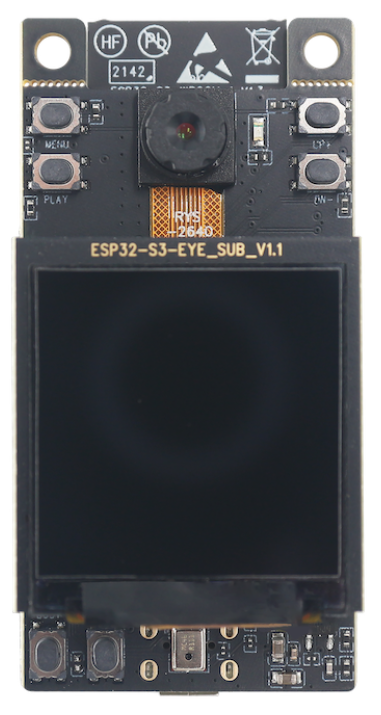

 ESP32-S3-EYE 开发板：

2、 编译运行 ESP-WHO 示例

ESP-WHO 的所有示例都存放在 examples 中，进入对应的文件夹，执行下面的步骤。
添加环境变量

export IDF_EXTRA_ACTIONS_PATH=/path_to_esp-who/tools/
echo $IDF_EXTRA_ACTIONS_PATH

设定目标 SOC 和默认 sdkconfig 配置文件

idf.py -DSDKCONFIG_DEFAULTS=sdkconfig.bsp.bsp_name set-target esp32xx

配置 sdkconfig 选项

idf.py menuconfig

编译，烧录并监视

idf.py flash monitor [-p port]

ESP32_S3_EYE 配置与编译

基于esp32_s3_eye 开发板完整配置与编译步骤：

下述开发前提环境，Ubuntu22.04 + IDF5.5。

cd /home/tony/esp
git clone git@gitee.com:EspressifSystems/esp-who.git
export IDF_EXTRA_ACTIONS_PATH=/home/tony/esp/esp-who/tools/
cd esp-who/examples/human_face_recognition/
idf.py set-target esp32s3
idf.py -D SDKCONFIG_DEFAULTS="sdkconfig.bsp.esp32_s3_eye" set-target esp32s3
idf.py menuconfig
idf.py update-dependencies
idf.py build
idf.py flash
idf.py monitor

二、自定义硬件说明

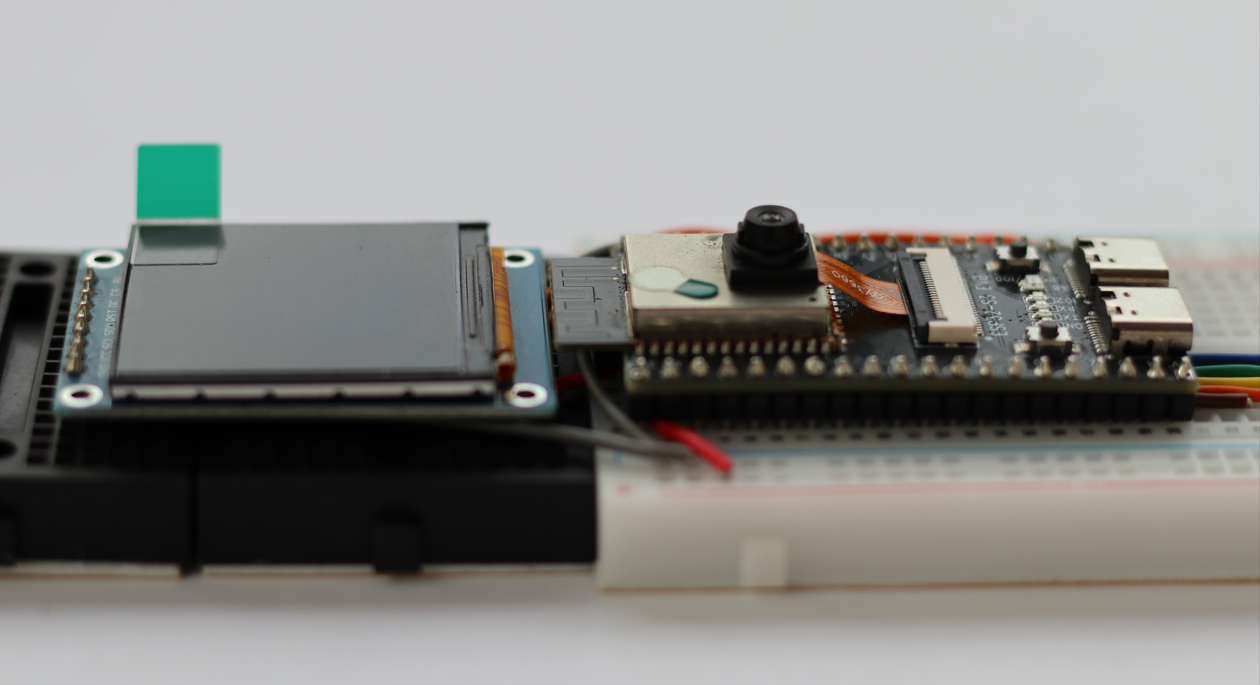

第三方 ESP32-S3-WROOM N16R8 带 DVP 开发板 + 外接 OV3660

1. 关键硬件差异

跟ESP32_S3_EYE 区别

• 核心模组一致：ESP32-S3-WROOM-1 N16R8（16MB Flash + 8MB Octal PSRAM，NNA 硬件加速完全相同）
• DVP 摄像头引脚定义完全对齐 ESP32-S3-EYE 官方标准，DVP 总线 GPIO 一一对应
• 都支持 OV2640/OV3660 DVP 摄像头，ESP-WHO 相机底层驱动通用

硬件模块	ESP32-S3-EYE（乐鑫原厂）	第三方 S3-WROOM N16R8 DVP 开发板
摄像头	板载 OV2640，自带独立相机 LDO 电源，软件自动上电	外接 OV3660，无专用相机电源电路；需外部 3.3V 供电
LCD 屏幕	板载 ST7789 SPI 小屏，BSP 内置 LCD 引脚、背光控制	无自带 LCD，SPI 屏需要额外接线，引脚自定义
麦克风	内置 PDM 数字麦，ESP-ADF 语音开箱即用	无板载麦克风
SD 卡槽	自带 TF 卡槽，人脸库可存 SD 卡	无板载 SD 卡，人脸模板只能存在 Flash 分区
按键 / LED	板载功能按键、状态 LED，BSP 封装按键录入人脸逻辑	仅有通用 IO，录入人脸需要外接按键或串口指令触发
BSP 原生适配	ESP-WHO 内置 esp32_s3_eye / esp32_s3_eye_noglib 官方配置	无专属官方 BSP 配置文件，只能两种方案：1. 复用 S3-EYE 相机配置，关闭 LCD / 麦 / SD2. 自建自定义 bsp 配置
电源噪声	相机独立供电，图像横纹、噪点极少	共用主板 3.3V，布线差容易图像干扰

2. 关键移植内容

LCD (ST7789) 引脚

#define BSP_LCD_SPI_MOSI      (GPIO_NUM_20)
#define BSP_LCD_SPI_CLK       (GPIO_NUM_19)
#define BSP_LCD_SPI_CS        (GPIO_NUM_45)
#define BSP_LCD_DC            (GPIO_NUM_47)
#define BSP_LCD_RST           (GPIO_NUM_NC)
#define BSP_LCD_BACKLIGHT     (GPIO_NUM_48)

关键驱动修改

• SPI 模式改为：spi_mode = 0
• 背光反向关闭：.flags.output_invert = false
• 背光避开 SD 卡冲突：GPIO38 → GPIO48

三、完整移植步骤

因为第三方 ESP32-S3-WROOM 开发板与ESP32-S3-EYE开发板核心与摄像头接口一致，项目移植时可借用sdkconfig.bsp.esp32_s3_eye 配置文件，增加修订 LCD ST7789 的配置，项目基础功能就可以编译运行起来。

1、硬件引脚固化

修改managed_components/espressif__esp32_s3_eye/include/esp32_s3_eye.h

① LCD ST7789 引脚

// Display
#define BSP_LCD_SPI_MOSI      (GPIO_NUM_20)
#define BSP_LCD_SPI_CLK       (GPIO_NUM_19)
#define BSP_LCD_SPI_CS        (GPIO_NUM_45)
#define BSP_LCD_DC            (GPIO_NUM_47)
#define BSP_LCD_RST           (GPIO_NUM_NC)
#define BSP_LCD_BACKLIGHT     (GPIO_NUM_48)

// Camera OV3660（原厂引脚和当前硬件完全匹配，无需改动）
#define BSP_CAMERA_XCLK      (GPIO_NUM_15)
#define BSP_CAMERA_PCLK      (GPIO_NUM_13)
#define BSP_CAMERA_VSYNC     (GPIO_NUM_6)
#define BSP_CAMERA_HSYNC     (GPIO_NUM_7)
#define BSP_CAMERA_D0        (GPIO_NUM_11)
#define BSP_CAMERA_D1        (GPIO_NUM_9)
#define BSP_CAMERA_D2        (GPIO_NUM_8)
#define BSP_CAMERA_D3        (GPIO_NUM_10)
#define BSP_CAMERA_D4        (GPIO_NUM_12)
#define BSP_CAMERA_D5        (GPIO_NUM_18)
#define BSP_CAMERA_D6        (GPIO_NUM_17)
#define BSP_CAMERA_D7        (GPIO_NUM_16)

② 修改esp32_s3_eye.c两处驱动参数

1. SPI 模式修正

esp_lcd_panel_io_spi_config_t io_config = {
    .dc_gpio_num = BSP_LCD_DC,
    .cs_gpio_num = BSP_LCD_SPI_CS,
    .pclk_hz = BSP_LCD_PIXEL_CLOCK_HZ,
    .lcd_cmd_bits = LCD_CMD_BITS,
    .lcd_param_bits = LCD_PARAM_BITS,
    .spi_mode = 0, // 原厂2改为0，适配外置ST7789
    .trans_queue_depth = 10,
};

1. 背光 PWM 关闭反向输出

const ledc_channel_config_t LCD_backlight_channel = {
    .gpio_num = BSP_LCD_BACKLIGHT,
    .speed_mode = LEDC_LOW_SPEED_MODE,
    .channel = LCD_LEDC_CH,
    .intr_type = LEDC_INTR_DISABLE,
    .timer_sel = 1,
    .duty = 0,
    .hpoint = 0,
    .flags.output_invert = false // 原厂true改为false，高电平点亮背光
};

2、idf.py menuconfig 必须修改的配置项

进入配置界面命令：

idf.py set-target esp32s3
idf.py -D SDKCONFIG_DEFAULTS="sdkconfig.bsp.esp32_s3_eye" set-target esp32s3
idf.py menuconfig

① 芯片与基础硬件

1. Serial flasher config

• • Flash size：16MB（硬件 16MB flash）
  • PSRAM mode：Octal PSRAM
  • PSRAM clock：80MHz

1. Component config → ESP PSRAM

• • ✅ Support external SPI RAM
  • ✅ Map rodata to PSRAM（日志里提示复制模型到 PSRAM，必须开启）
  • ✅ Map instruction to PSRAM（可选，释放内部 RAM）

② BSP 板卡选择（关键）

Component config → ESP BSP → Board selection

• 选中：ESP32-S3-EYE

不要选其他板子，否则引脚宏全部错乱

③ 摄像头 Camera 配置（OV3660 专属）

Component config → ESP Camera

1. Camera sensor type：OV3660
2. Pixel format：RGB565（匹配 LCD 显示格式）
3. Frame size：推荐 QVGA (320×240) / 480×360；人脸识别不要开太高分辨率
4. XCLK frequency：20MHz（和硬件 XCLK 15 脚输出匹配）
5. DVP GPIO override：关闭（我们已经在 BSP 头文件写死引脚，这里不要覆盖）
6. SCCB I2C port：I2C0（SDA=4,SCL=5 固定）

④ LCD & LVGL 配置

Component config → ESP BSP → Display

1. ✅ Enable display support（必须开启，禁用则无屏幕）
2. Backlight LEDC channel：1（代码里 timer=1，保持一致）
3. LVGL 配置：

• • ✅ Enable LVGL GUI library
  • LVGL buffer placement：PSRAM（画面帧缓存放外部内存）
  • Tick period ms：10（默认即可）

⑤ ESP-WHO 人脸识别框架配置

Component config → ESP-WHO

1. Model storage location：PSRAM（模型大，必须放 PSRAM）
2. Face recognition database：

• • 存储介质：SPIFFS / FATFS Flash（二选一，默认 SPIFFS 够用）
  • Max registered faces：可改成 30（支持最多 30 张人脸录入）

1. Inference optimization：

• • ✅ Use PSRAM for model tensor buffer
  • Quantization type：int8（S3 最优速度）

⑥ 串口调试

Component config → ESP System Settings

• Console UART：UART0，TX=43 RX=44（原厂默认，不要改，否则串口无法打印）

⑦ 内存与编译优化（防内存溢出）

Component config → Compiler options

• Stack size of main task：≥8192
• Enable extra heap tracing（调试内存泄漏可选）

3、app_main.cpp 最小标准代码

#include "frame_cap_pipeline.hpp"
#include "who_recognition_app_lcd.hpp"
#include "who_spiflash_fatfs.hpp"

using namespace who::frame_cap;
using namespace who::app;

extern "C" void app_main(void)
{
    vTaskPrioritySet(xTaskGetCurrentTaskHandle(), 5);

    #if CONFIG_DB_FATFS_FLASH
    ESP_ERROR_CHECK(fatfs_flash_mount());
    #elif CONFIG_DB_SPIFFS
    ESP_ERROR_CHECK(bsp_spiffs_mount());
    #endif

    auto frame_cap = get_dvp_frame_cap_pipeline();
    auto recognition_app = new WhoRecognitionAppLCD(frame_cap);
    recognition_app->run();
}

4、编译烧录流程

# 清理旧编译缓存
idf.py clean
# 编译
idf.py build
# 烧录+串口监视
idf.py flash monitor
