1. 产品概述

智能语音遥控器是融合BLE+WiFi双模通信的新一代家庭交互入口，面向智能电视、机顶盒、投影仪及全屋智能控制场景。与传统红外遥控器不同，语音遥控器通过内置麦克风阵列实现远场/近场语音识别，BLE负责低功耗按键/语音数据传输，WiFi用于OTA固件升级和复杂语义的云端NLU处理。2025年全球智能遥控器市场规模约18亿美元，预计2028年达32亿美元（CAGR 21%）。代表产品包括：小米蓝牙语音遥控器（¥99）、Apple Siri Remote（¥449）、Google Voice Remote（$49.99）、Amazon Fire TV Voice Remote（$39.99），价格区间¥39-449。

核心使用场景：电视/盒子语音搜片、全屋设备语音控制（通过Matter/蓝牙Mesh桥接）、AI助手对话交互、Find My遥控器防丢。

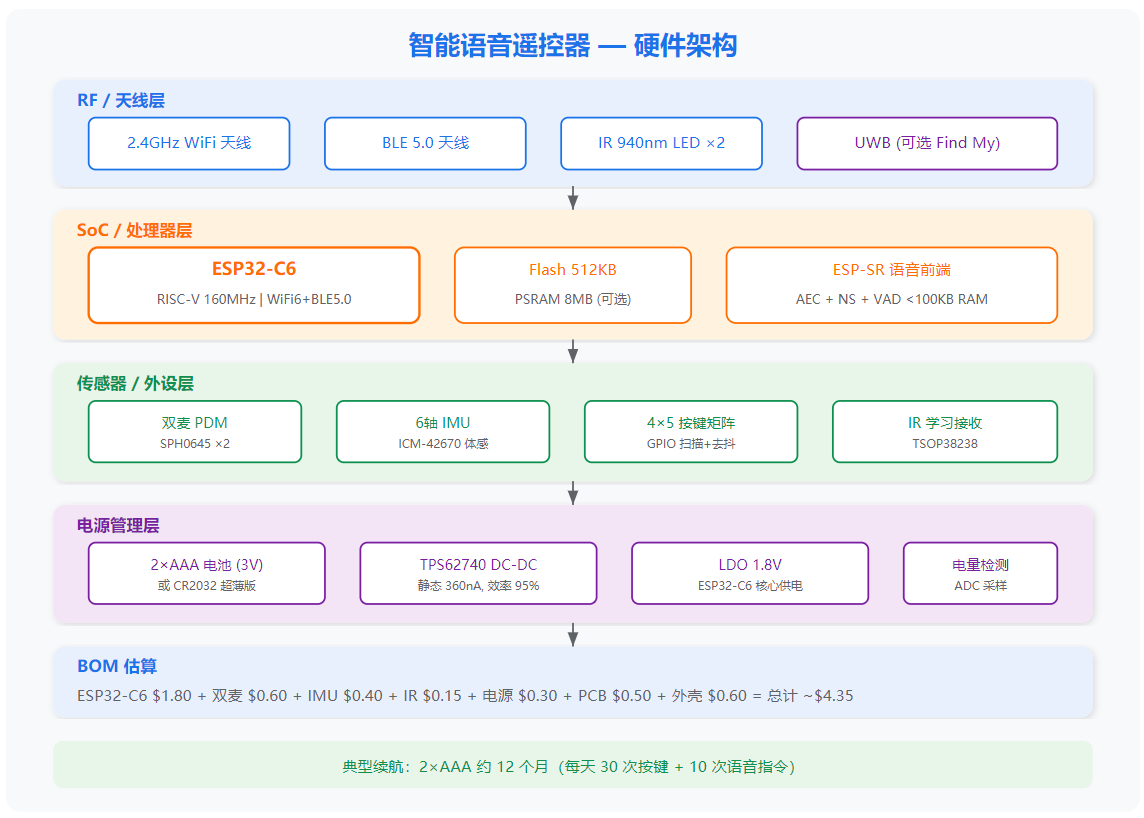

2. 硬件架构设计

MCU/SoC选型对比

参数	ESP32-C6	RTL8720DN	BG22 (Silicon Labs)
CPU	RISC-V 160MHz	Cortex-M4 125MHz	Cortex-M33 76.8MHz
WiFi	WiFi 6 (802.11ax)	WiFi 4 (802.11n)	无
BLE	BLE 5.0	BLE 4.2	BLE 5.2
Flash	512KB	1MB	512KB
功耗(睡眠)	7μA	15μA	1.2μA
单价(1K)	$1.80	$1.50	$2.20
语音接口	I2S + PDM	I2S	I2S + PDM

推荐方案：ESP32-C6 — WiFi 6+BLE 5.0 Combo，价格低，生态成熟，支持TWT低功耗。

核心硬件模块

• 语音前端：双麦克风PDM接口（如SPH0645），支持远场拾音+降噪；或单麦近场方案降BOM
• 传感器：6轴IMU（ICM-42670）实现体感/防抖；红外发射LED（IR LED 940nm）兼容传统设备
• 电源管理：2×AAA电池（~3V），TPS62740降压DC-DC，静态电流360nA；或CR2032纽扣电池超薄设计
• 按键矩阵：4×5矩阵扫描，支持红外学习功能
• PCB要点：4层板，RF走线50Ω阻抗控制；WiFi/BLE天线隔离>20dB；麦克风走线差分屏蔽，远离DC-DC

BOM估算

模块	成本
ESP32-C6模组	$1.80
双麦PDM ×2	$0.60
IMU传感器	$0.40
IR LED + 驱动	$0.15
电源IC + 被动件	$0.30
PCB + 组装	$0.50
外壳 + 按键	$0.60
总计	~$4.35

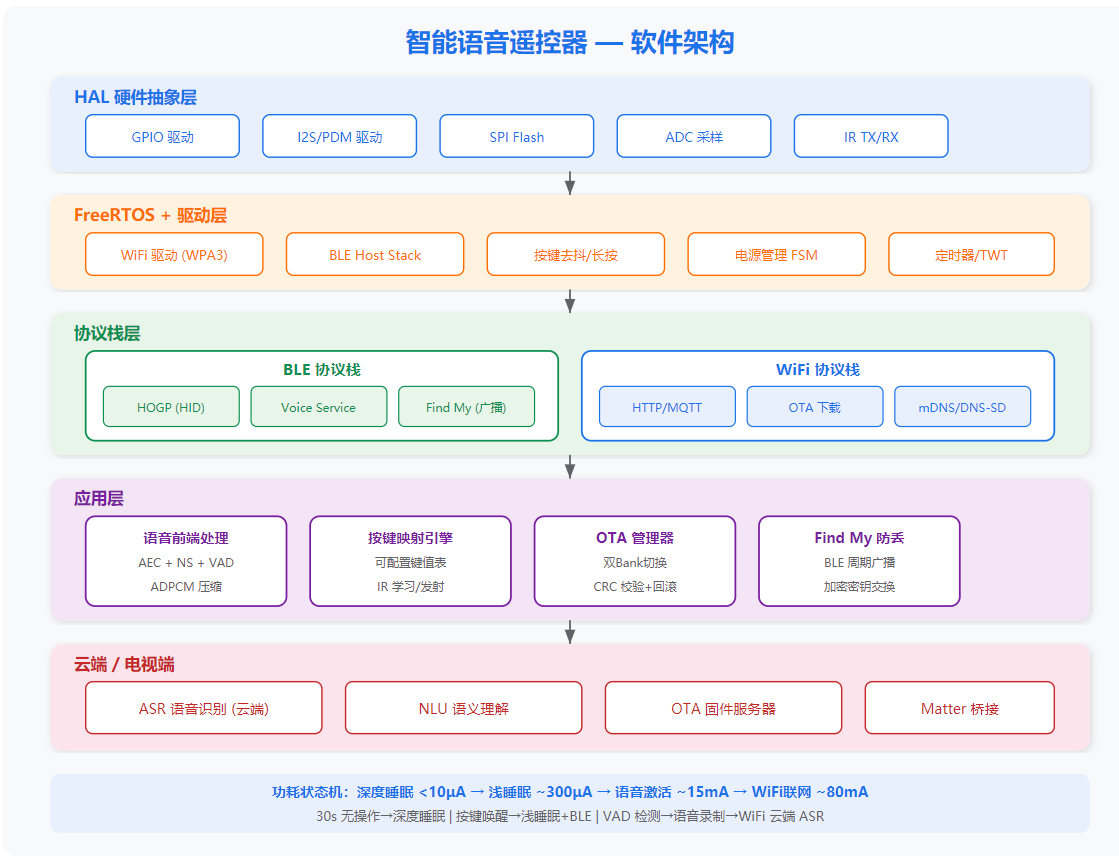

3. 软件架构设计

OS选型

采用 FreeRTOS（ESP-IDF原生），轻量实时，启动<200ms。Linux方案过于重，遥控器场景无需。

协议栈分层

1. 硬件抽象层：GPIO/ADC/I2S/PDM驱动，按键去抖+长按检测
2. BLE通信层：HOGP (Human Interface Device over GATT) — 按键/触摸数据上报；自定义Voice Service — 语音流分片传输（ADPCM/G.722压缩后~32kbps）
3. WiFi通信层：HTTP/MQTT用于OTA下载和云端ASR/NLU；mDNS设备发现
4. 应用层：

• • 语音前端处理（AEC回声消除 + NS降噪 + VAD唤醒检测）
  • 按键映射引擎（可配置键值表）
  • IR学习与发射控制
  • Find My防丢（BLE周期广播）

功耗管理策略

• 深度睡眠：无操作30s进入，功耗<10μA
• 浅睡眠：按键唤醒后BLE连接态，TWT间隔1s，功耗~300μA
• 语音激活：VAD检测到语音后唤醒WiFi，录音2-5s → BLE发送 → WiFi连接云端ASR
• 典型续航：2×AAA电池约12个月（每天30次按键+10次语音）

OTA升级方案

BLE传输OTA通知 → WiFi下载固件 → 双Bank Flash切换 → CRC校验 → 重启

4. 关键技术挑战与解决方案

WiFi与BT共存干扰

• ESP32-C6内置共存调度器，时间片复用（PTA机制）
• WiFi TWT协商BLE连接间隔错开
• 同频段AFH跳频避免WiFi信道碰撞

语音质量

• 双麦AEC+Beamforming抑制电视扬声器回声
• ADPCM压缩降低BLE带宽需求（16kHz→32kbps）
• 本地唤醒词检测（ESP-SR离线模型，<100KB RAM）

连接稳定性

• BLE自适应连接间隔（按键时7.5ms，空闲时1s）
• WiFi快速重连（保存AP凭据，<500ms恢复）
• 配对加密：LE Secure Connections (AES-CCM)

5. 开发工具链与调试方法

工具	用途
ESP-IDF 5.4+	主开发框架
ESP-SR	离线语音唤醒
nRF Connect / LightBlue	BLE调试与抓包
Wireshark + ESP32嗅探	WiFi/BLE共存分析
ESP-Prog	JTAG调试
Power Profiler Kit II	功耗分析

6. 市场前景与竞品分析

竞品	BLE版本	语音方案	价格	特色
Apple Siri Remote	BLE 5.0	Siri云端	¥449	触控板+UWB查找
Google Voice Remote	BLE 5.0	Google Assistant	$49.99	快捷键+语音
小米蓝牙语音遥控器	BLE 5.0	小爱同学	¥99	红外+语音双模
Amazon Fire TV Remote	BLE 5.0	Alexa	$39.99	4快捷键+查找

趋势：Matter over Thread将成为下一代遥控器标准（Thread+BLE双模），实现跨品牌全屋控制。AI端侧推理能力增强（唤醒词+简单指令离线执行）将进一步降低延迟和功耗。
