一、准备工作：明确需要安装的工具

需要安装 5 个核心工具，全部安装到非中文、无空格的目录（比如 D:\EmbeddedTools），避免后续出现各种路径错误，工具清单：

1. CMake：生成 Makefile 的构建工具
2. MinGW64：提供 Windows 下的 make 命令环境
3. arm-none-eabi-gcc：ARM 芯片的交叉编译器（含 GDB 调试器）
4. OpenOCD：片上调试器，用于固件下载和调试
5. VSCode：代码编辑器，安装插件后实现开发 / 调试一体化
6. clangd：基于Clang的C/C++语言服务器，提供代码补全、错误检测、跳转、格式化等智能功能

硬件准备（以示例为例）：STM32F103xB（stm32f103c8t6）开发板、DAP-Link 仿真器（ST-Link/J-Link 也可，后续配置稍改）。

二、工具下载与安装（含环境变量配置）

步骤 1：安装 CMake

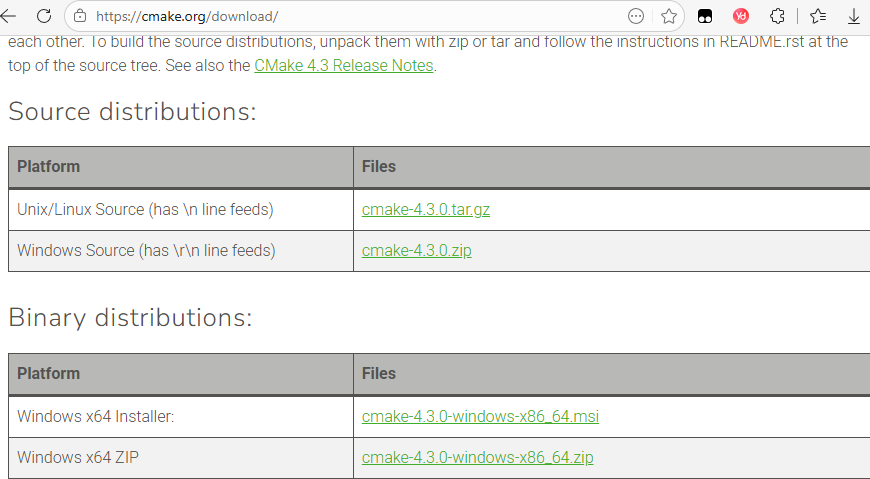

1. 下载地址：https://cmake.org/download/选择cmake-xxx-windows-x86_64.msi（xxx 为版本号，比如 3.24.1，最新版即可）
2. 安装：双击安装包，一路下一步，记得勾选 “Add CMake to the system PATH for all users”（自动加环境变量，小白必选）；若没勾选，后续手动加：找到 CMake 安装目录的bin 文件夹（比如 D:\EmbeddedTools\CMake\bin），添加到系统环境变量 Path。
3. 验证安装：按下Win+R输入cmd打开终端，输入cmake，出现Usage相关提示即安装成功。

步骤 2：安装 MinGW64

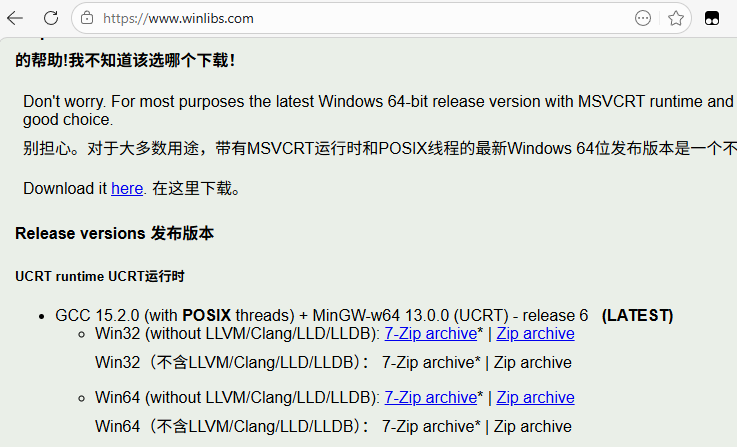

1. 下载地址：https://www.winlibs.com/。解压到指定目录（比如D:\EmbeddedTools\mingw64）。

1. 配置环境变量：将解压目录下的bin 文件夹（D:\EmbeddedTools\mingw64\bin）添加到系统 Path。
2. 关键修改：进入 mingw64\bin 目录，找到mingw32-make.exe，复制一份并重命名为 make.exe（否则 Windows 识别不了 make 命令）。
3. 验证安装：终端输入make -v，出现GNU Make 4.2.1类似版本信息即成功。

步骤 3：安装 arm-none-eabi-gcc（ARM 交叉编译器）

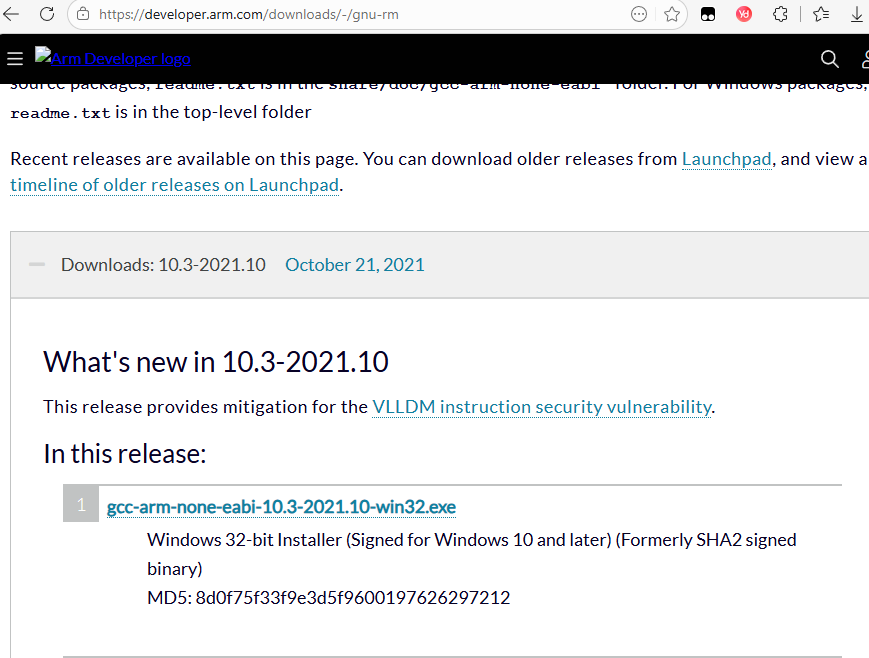

1. 下载地址：https://developer.arm.com/downloads/-/gnu-rm选择gcc-arm-none-eabi-xxx-win32.exe（安装包）或 zip 压缩包，安装 / 解压到指定目录（比如 D:\EmbeddedTools\gcc_arm_none_eabi）。这部分可能出现空格，一定要注意

1. 配置环境变量：将目录下的bin 文件夹添加到系统 Path。
2. 验证安装：终端输入arm-none-eabi-gcc，出现fatal error: no input files即成功（提示无输入文件是正常的，说明编译器能被调用）。

步骤 4：安装 OpenOCD

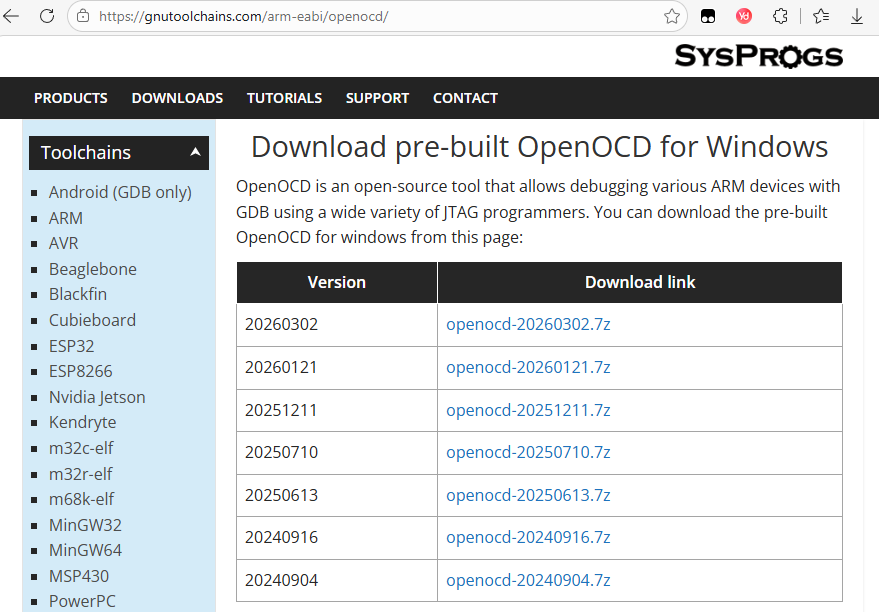

1. 下载地址：https://gnutoolchains.com/arm-eabi/openocd/选择openocd-xxx.7z压缩包，解压到指定目录（比如 D:\EmbeddedTools\OpenOCD）。

1. 配置环境变量：将目录下的bin 文件夹添加到系统 Path。
2. 验证安装：终端输入openocd，出现Open On-Chip Debugger 0.11.0+ 一些错误提示（提示找不到 cfg 文件）即成功，错误是正常的，因为没指定调试器和芯片。

所有工具安装后，打开此电脑→属性→高级系统设置→环境变量→系统变量→Path，确认以下路径都已添加（替换为你的实际安装路径）：

• D:\EmbeddedTools\CMake\bin
• D:\EmbeddedTools\mingw64\bin
• D:\EmbeddedTools\gcc_arm_none_eabi\bin
• D:\EmbeddedTools\OpenOCD\bin

三、VSCode 配置：安装插件 + 基础设置

步骤 1：安装必备插件

打开 VSCode，点击左侧扩展图标（四个方块），在搜索框输入插件名，点击安装，共 2 个核心插件：

1. C/C++（微软官方）：实现代码高亮、自动补全、跳转，必装。
2. Cortex-Debug（marus25 开发）：实现 ARM Cortex-M 芯片的调试，调用 OpenOCD，必装。
3. clangd：代码补全、错误检测.....

安装完成后重启 VSCode，让插件生效。

步骤 2：配置 C/C++ 插件（适配 ARM 开发）

1. 打开 VSCode，按下F1键，在弹出的输入框中输入C/C++: 编辑配置 (UI)，点击进入配置页面。
2. 关键配置项修改：
   • 编译器路径：选择你的 arm-none-eabi-gcc 路径（比如 D:\EmbeddedTools\gcc_arm_none_eabi\bin\arm-none-eabi-gcc.exe）。
   • IntelliSense 模式：选择gcc-arm (legacy)（适配 ARM 芯片）。
   • C 标准：选择gnu17（或 c11，按需）。
   • C++ 标准：选择gnu++14（或 c++11，按需）。
3. 配置完成后，VSCode 会在当前工作目录自动生成 **.vscode 文件夹和c_cpp_properties.json** 文件，无需手动修改。

四、搭建 STM32 工程（核心：CMakeLists.txt + 目录组织）

工程搭建的核心是编写 CMakeLists.txt（CMake 的工程文件，替代 Keil 的工程配置），并按规范组织文件目录，这里直接用示例模板，小白直接复制修改即可。

步骤 1：创建工程目录结构

在电脑任意位置创建工程根目录（比如 D:\STM32_Project\firmware），按以下结构创建文件夹，严格对应名称（方便后续复用 CMake 模板）：

firmware/  # 工程根目录
├── .vscode/  # VSCode配置文件夹（自动生成，无需手动建）
├── build/  # 编译输出目录（手动建，空文件夹即可）
├── drivers/  # 驱动文件夹，放STM32固件库
│   ├── CMSIS/  # 放CMSIS核心库文件
│   └── STM32F1xx_HAL_Driver/  # 放STM32F1 HAL库文件
└── main/  # 自己的源码文件夹
    ├── main.c  # 主函数文件
    └── main.h  # 头文件

固件库获取：第一个方法

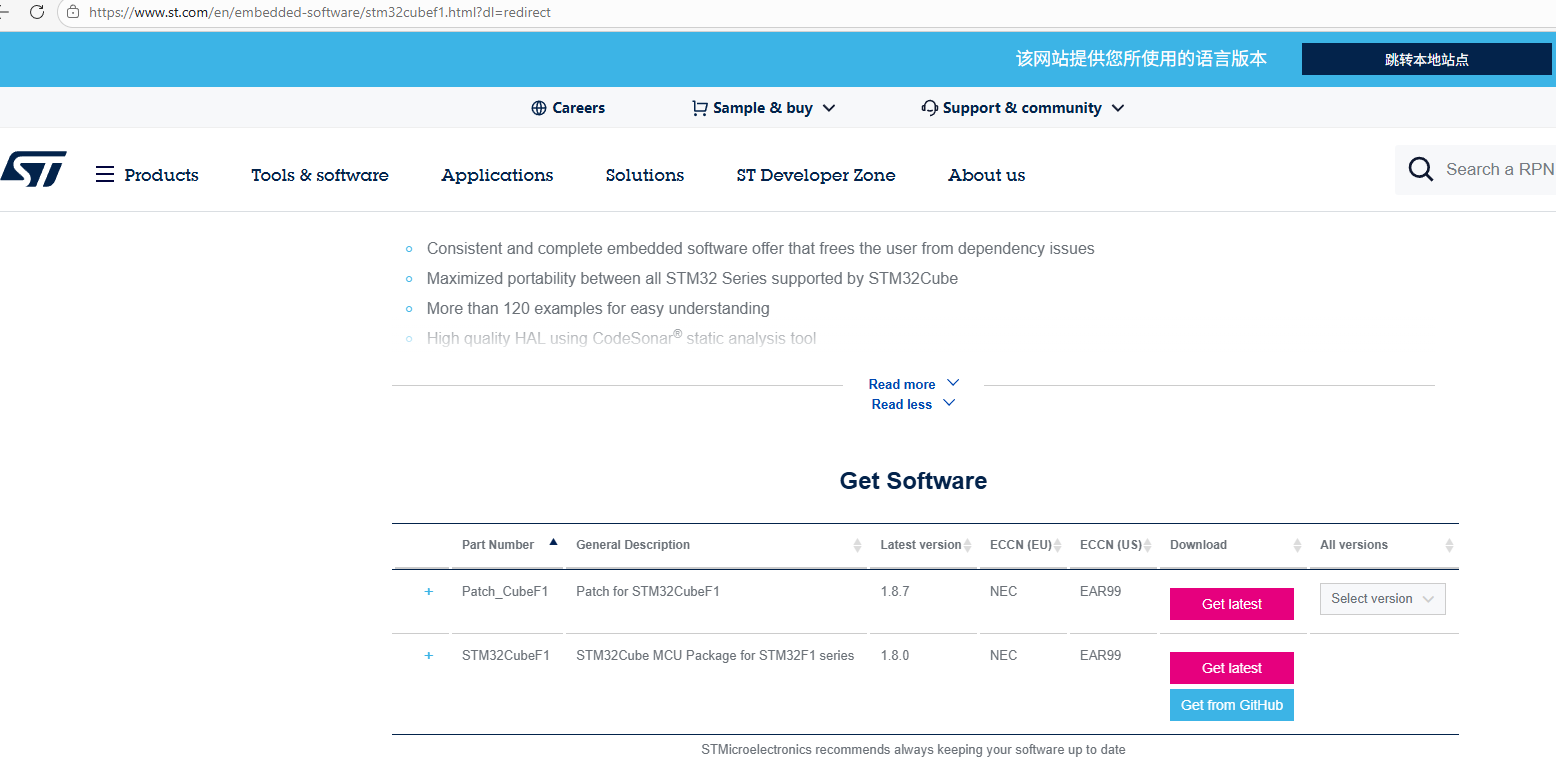

从 ST 官网https://www.st.com/en/embedded-software/stm32cubef1.html#get-software下载 STM32F1xx HAL 库，解压后将对应的 CMSIS、STM32F1xx_HAL_Driver 文件夹复制到 drivers 目录。

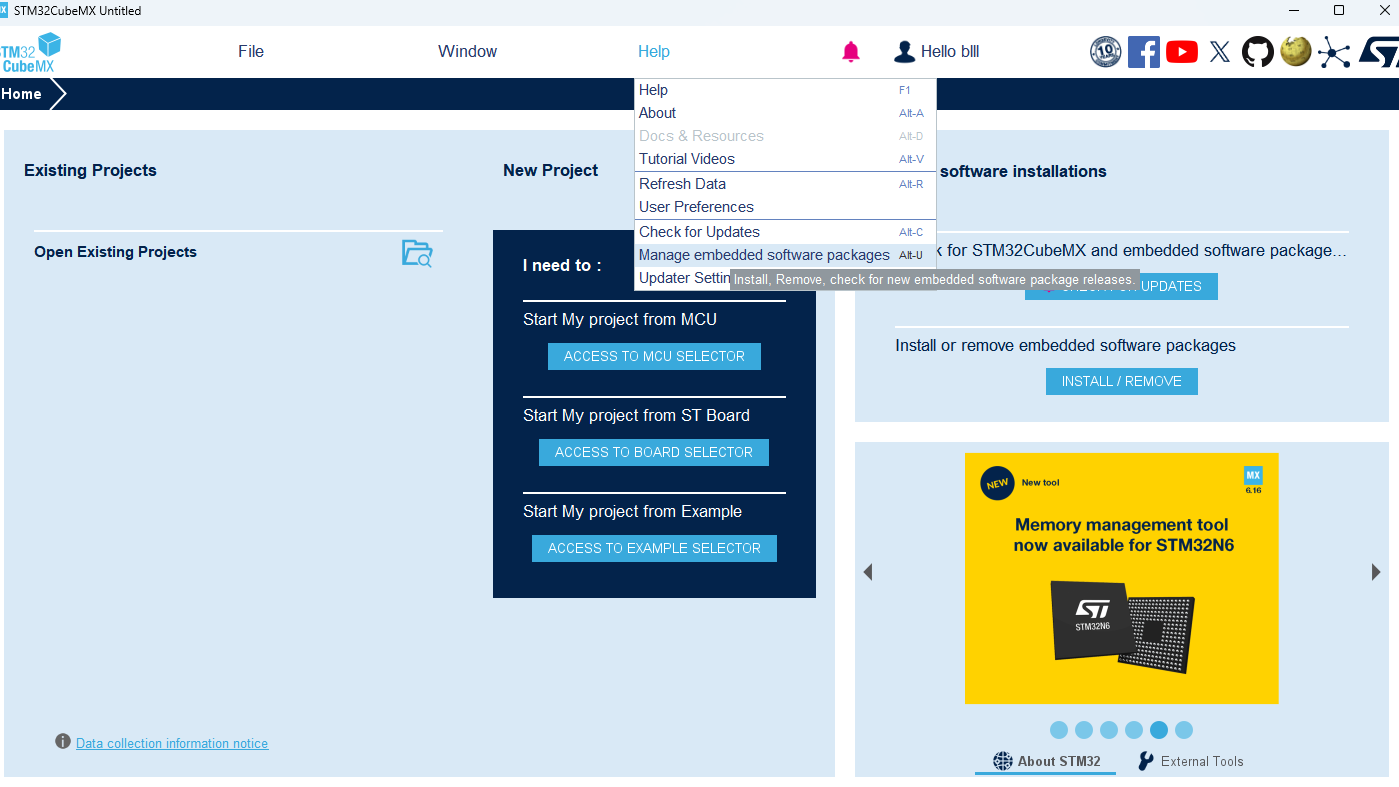

第二个方法：在stm32cubemx里面下载

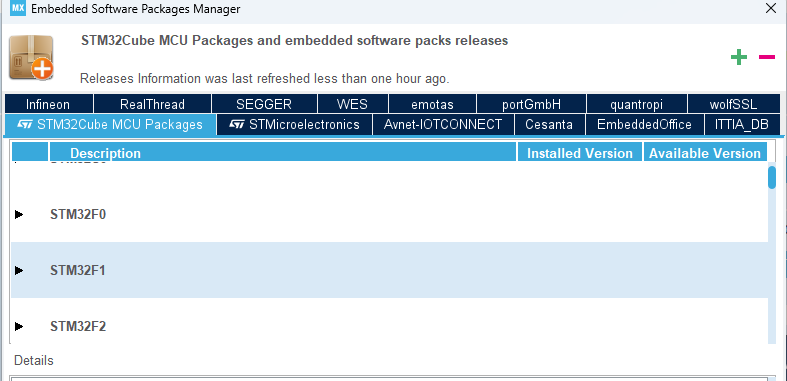

选择版本

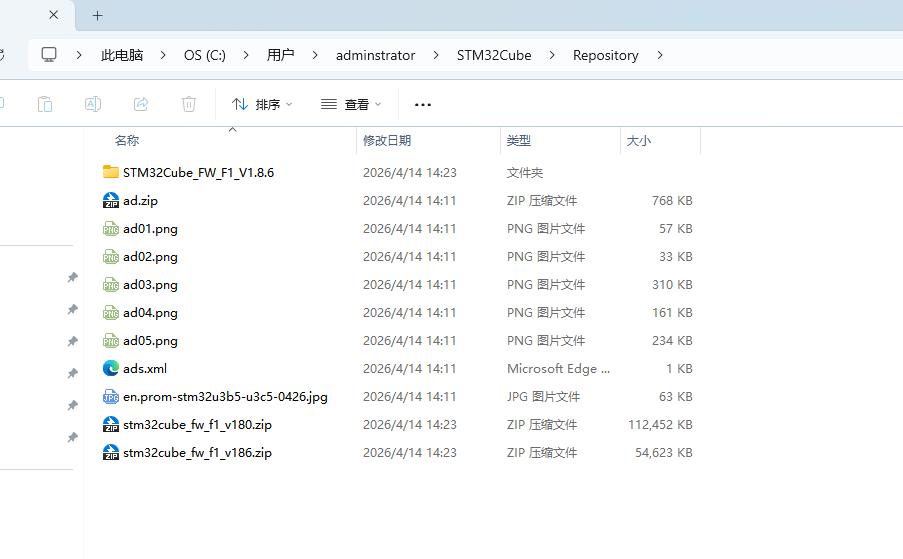

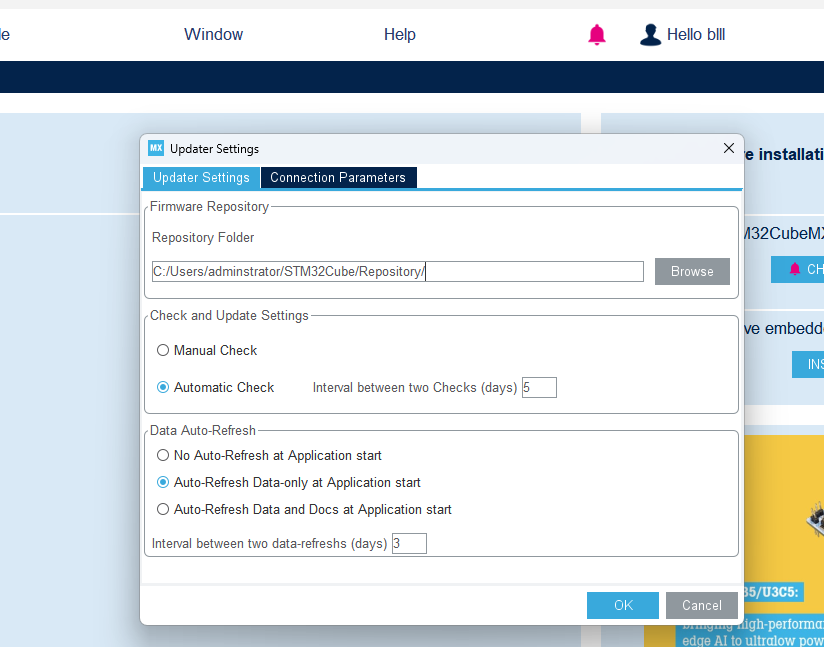

找到仓库

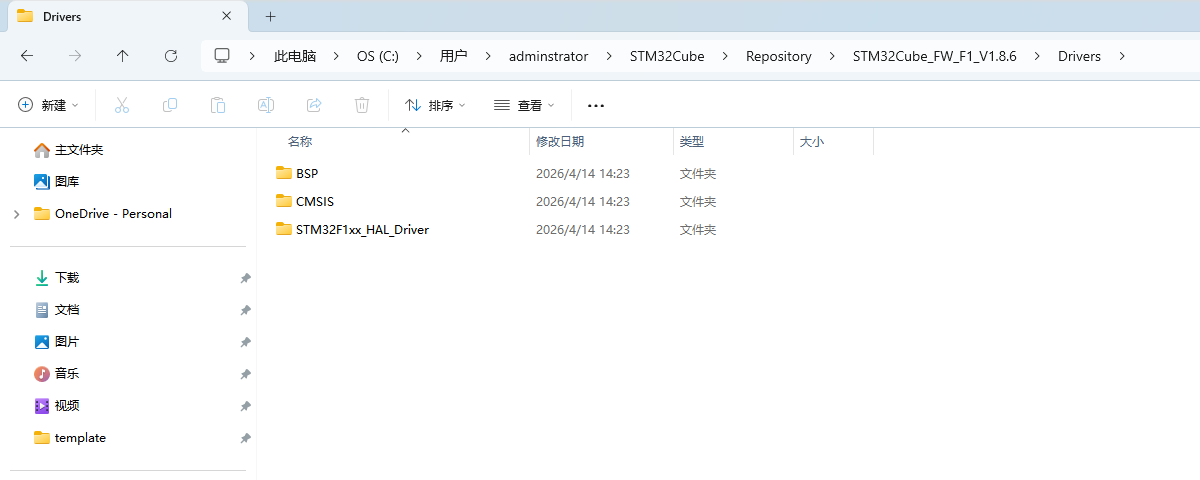

复制里面的cmsis和STM32F1xx_HAL_Driver复制到drivers文件夹内。

步骤 2：编写 CMakeLists.txt（直接用模板）

在工程根目录 firmware下，新建一个文本文档，重命名为CMakeLists.txt（无后缀，注意大小写），将以下模板代码复制进去，仅需修改芯片相关宏定义（比如 STM32F103xB，按你的芯片型号改，stm32f103c8t6属于xB）

# 强制指定交叉编译目标系统，不依赖Windows/VS
set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_SYSTEM_PROCESSOR arm)
set(CMAKE_SYSTEM_VERSION 1)

# 禁用VS相关检测
set(CMAKE_GENERATOR "MinGW Makefiles" CACHE INTERNAL "" FORCE)
set(CMAKE_MAKE_PROGRAM "make" CACHE FILEPATH "Make program path" FORCE)

# 明确指定ARM交叉编译器路径（如果环境变量生效，直接写文件名即可）
set(TOOLCHAIN_PREFIX arm-none-eabi-)
set(CMAKE_C_COMPILER ${TOOLCHAIN_PREFIX}gcc)
set(CMAKE_CXX_COMPILER ${TOOLCHAIN_PREFIX}g++)
set(CMAKE_ASM_COMPILER ${TOOLCHAIN_PREFIX}gcc)
set(CMAKE_AR ${TOOLCHAIN_PREFIX}ar)
set(CMAKE_OBJCOPY ${TOOLCHAIN_PREFIX}objcopy)
set(CMAKE_OBJDUMP ${TOOLCHAIN_PREFIX}objdump)
set(SIZE ${TOOLCHAIN_PREFIX}size)

# 跳过编译器可执行程序检测（嵌入式必加）
set(CMAKE_TRY_COMPILE_TARGET_TYPE STATIC_LIBRARY)

# CMake最低版本要求
cmake_minimum_required(VERSION 3.21)

# 项目名称：可修改（比如MySTM32），支持C/C++/汇编
project(Mystm32)
set(CMAKE_CXX_STANDARD 17)
set(CMAKE_C_STANDARD 11)

# 编译选项：Cortex-M3内核（STM32F103是M3，其他芯片改对应内核，比如M4加-mfpu=fpv4-sp-d16）
add_compile_options(-mcpu=cortex-m3 -mthumb -mthumb-interwork)
add_compile_options(-ffunction-sections -fdata-sections -fno-common -fmessage-length=0)
add_compile_options($<$<COMPILE_LANGUAGE:ASM>:-x$<SEMICOLON>assembler-with-cpp>) # 汇编文件预处理

# 编译模式：Debug/Release，Debug带调试信息，Release优化速度
if ("${CMAKE_BUILD_TYPE}" STREQUAL "Release")
    message(STATUS "Maximum optimization for speed")
    add_compile_options(-Ofast)
else ()
    message(STATUS "Minimal optimization, debug info included")
    add_compile_options(-Og -g)
endif ()

# 头文件目录：无需修改，对应我们的目录结构
include_directories(
    ./
    ${CMAKE_SOURCE_DIR}/drivers/CMSIS/Include
    ${CMAKE_SOURCE_DIR}/drivers/CMSIS/Device/ST/STM32F1xx/Include
    ${CMAKE_SOURCE_DIR}/drivers/STM32F1xx_HAL_Driver/Inc
    ${CMAKE_SOURCE_DIR}/drivers/STM32F1xx_HAL_Driver/Inc/Legacy
    ${CMAKE_SOURCE_DIR}/main
)

# 宏定义：关键！按你的芯片修改，STM32F103xB对应F103C8/T8/RB等，F103xE对应F103ZE/VE等
add_definitions(-DUSE_HAL_DRIVER -D__MICROLIB -DSTM32F1 -DSTM32F1xx -DSTM32F103xB)

# 源文件自动扫描：无需修改，对应目录结构
aux_source_directory(${CMAKE_SOURCE_DIR}/drivers/STM32F1xx_HAL_Driver/Src HAL_DRIVER)
aux_source_directory(${CMAKE_SOURCE_DIR}/drivers/CMSIS/Device/ST/STM32F1xx/Source/Templates SYSTEM)
aux_source_directory(${CMAKE_SOURCE_DIR}/main MAIN)

# 启动文件和链接脚本：关键！必须是GCC版本（不能用Keil版本），按芯片改
set(STARTUP       ${CMAKE_SOURCE_DIR}/drivers/CMSIS/Device/ST/STM32F1xx/Source/Templates/gcc/startup_stm32f103xb.s)
set(LINKER_SCRIPT ${CMAKE_SOURCE_DIR}/drivers/CMSIS/Device/ST/STM32F1xx/Source/Templates/gcc/linker/STM32F103XB_FLASH.ld)

# 链接选项
add_link_options(-Wl,-gc-sections,--print-memory-usage,-Map=${PROJECT_BINARY_DIR}/${PROJECT_NAME}.map)
add_link_options(-mcpu=cortex-m3 -mthumb -mthumb-interwork)
add_link_options(-T ${LINKER_SCRIPT})

# 生成可执行文件（.elf）
add_executable(${PROJECT_NAME}.elf ${HAL_DRIVER} ${SYSTEM} ${MAIN} ${STARTUP} ${LINKER_SCRIPT})

# 生成hex和bin固件（下载用）
set(HEX_FILE ${PROJECT_BINARY_DIR}/${PROJECT_NAME}.hex)
set(BIN_FILE ${PROJECT_BINARY_DIR}/${PROJECT_NAME}.bin)
add_custom_command(TARGET ${PROJECT_NAME}.elf POST_BUILD
        COMMAND ${CMAKE_OBJCOPY} -Oihex $<TARGET_FILE:${PROJECT_NAME}.elf> ${HEX_FILE}
        COMMAND ${CMAKE_OBJCOPY} -Obinary $<TARGET_FILE:${PROJECT_NAME}.elf> ${BIN_FILE}
        COMMENT "Building ${HEX_FILE} && ${BIN_FILE}")

关键注意点：

• 启动文件（.s）和链接脚本（.ld）必须是 GCC 版本，HAL 库中 gcc 文件夹下的文件，不能用 Keil 的 armclang 版本。
• 宏定义STM32F103xB按你的芯片型号改，比如 STM32F103RC 改STM32F103xB，STM32F103ZE 改STM32F103xE。

步骤 3：用 CMake 生成 Makefile

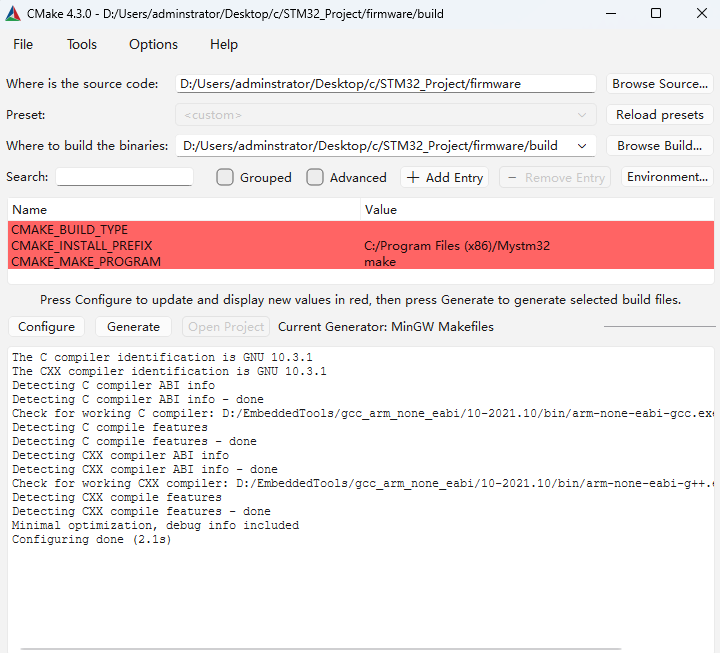

1. 打开 CMake 图形界面（安装后桌面有快捷方式，或终端输入cmake-gui）。
2. 配置 CMake 路径：
   • Where is the source code：选择工程根目录 firmware（比如 D:\STM32_Project\firmware）。
   • Where to build the binaries：选择工程下的 build 文件夹（比如 D:\STM32_Project\firmware\build）。
3. 点击Configure（配置），弹出窗口选择MinGW Makefiles，然后选择Use default native compilers，点击Finish。
4. 等待配置完成，底部出现Configuring done即成功（红色条目无需修改，直接下一步）。
5. 点击Generate（生成），底部出现Generating done，此时 build 文件夹下会生成Makefile等文件，CMake 的工作完成。

下一步操作

1. 点击「Generate」按钮（在「Configure」右边，现在已经可以点击了）
2. 等待日志底部出现 Generating done，这才是完整的生成流程。
3. 之后去看你的 build 文件夹，里面就会出现：
   • Makefile（核心构建文件）
   • cmake_install.cmake
   • CTestTestfile.cmake
   • 以及其他编译相关文件

关于多项目管理：不用重头搭建！（复用环境 + 模板）

不需要为每个项目重新配置环境 / CMake，核心思路是复用已搭建好的工具链 + 工程模板，只需要复制模板改少量配置即可

1. 创建工程模板文件夹：把你现在能正常编译的 firmware 文件夹复制一份，重命名为新项目名（比如 firmware_LED）；
2. 仅修改 3 处配置：
   • CMakeLists.txt 中 project(MiniBot C CXX ASM) → 改为 project(LED_Blink C CXX ASM)（项目名，随意改）；
   • 若芯片型号不变（还是 F103C8T6），启动文件 / 链接脚本 / 宏定义完全不用改；
   • 若芯片型号变（比如 F4），仅改启动文件、链接脚本、宏定义（其余编译链配置不变）；
3. 删除旧编译文件：删除新项目的 build 文件夹，重新 CMake Configure → Generate → make 即可

4. 请帮我编写基于 STM32F103C8T6 的 LED 闪烁业务代码，要求如下：
   1. 技术栈：STM32 HAL 库 + C 语言 + CMake 工程（已配置好 arm-none-eabi-gcc 工具链）；
   2. 硬件配置：
      - LED 引脚：PC13（推挽输出，无上拉/下拉）；
      - 系统时钟：72MHz（外部晶振 8MHz）；
      - 延时方式：基于 TIM2 定时器 1ms 中断（自定义 HAL 时基，避免函数重复定义）；
   3. 功能需求：
      - LED 以 500ms 间隔闪烁；
      - 包含完整的 main.c、stm32f1xx_hal_msp.c、stm32f1xx_it.c、stm32f1xx_hal_timebase_tim.c；
   4. 代码要求：
      - 符合 STM32 HAL 库编程规范，注释清晰；
      - 避免 HAL 库时基模板文件（timebase_tim/rtc）的函数重复定义；
      - 包含系统时钟配置（SystemClock_Config）、GPIO/TIM2 初始化函数；
   5. 输出格式：按文件分块给出完整代码，标注每个文件的存放路径（如 main/main.c）。

   请帮我生成适配 STM32F103C8T6 + CMake 工程的 VSCode 配置文件（tasks.json + launch.json），要求如下：
   1. 环境信息：
      - arm-none-eabi-gcc 路径：D:/EmbeddedTools/gcc_arm_none_eabi/10-2021.10/bin；
      - OpenOCD 路径：D:/EmbeddedTools/OpenOCD/OpenOCD-20260302-0.12.0；
      - CMake 路径：D:/EmbeddedTools/cmake/bin；
      - 工程根目录：D:/Users/adminstrator/Desktop/c/STM32_Project/firmware；
      - 固件输出路径：build/Mystm32.elf；
   2. 配置要求：
      - tasks.json：包含「CMake 生成 Makefile + 编译工程」「OpenOCD 烧录固件」两个任务；
      - launch.json：配置 Cortex-Debug 调试器，连接 ST-Link（SWD 模式），自动停在 main 函数；
      - OpenOCD 配置文件用 stlink.cfg（新版），目标配置用 stm32f1x.cfg；
   3. 避坑要求：
      - 避免 Ninja 生成器，强制使用 MinGW Makefiles；
      - 烧录命令包含 verify（校验固件）、reset（复位运行）；
      - 调试配置包含 SVD 文件路径（可选，用于查看寄存器）；
   4. 输出格式：分别给出 tasks.json 和 launch.json 的完整代码，标注存放路径（.vscode/ 下）。


5. 在菜单栏中点击终端，在下拉菜单中点击 运行任务。

• CMake 编译工程

  • 作用：执行 cmake --build build，把已经配置好的工程编译成 .elf/.hex/.bin 固件文件。
  • 本质：只做「编译」，不会往芯片里烧任何东西。

• CMake 配置 (MinGW Makefiles)

  • 作用：执行 cmake -G "MinGW Makefiles" ..，重新生成 Makefile 构建规则。
  • 本质：只做「配置」，不编译、不烧录，适合改了 CMakeLists.txt 后刷新构建环境。

• OpenOCD 烧录固件

  • 作用：调用 OpenOCD 把编译好的 .elf 文件写入芯片 Flash，也就是你说的「下载到板子」。
  • 本质：真正的烧录操作，会把程序写到芯片里。

6.点击运行进入main，再点击将执行并烧录
