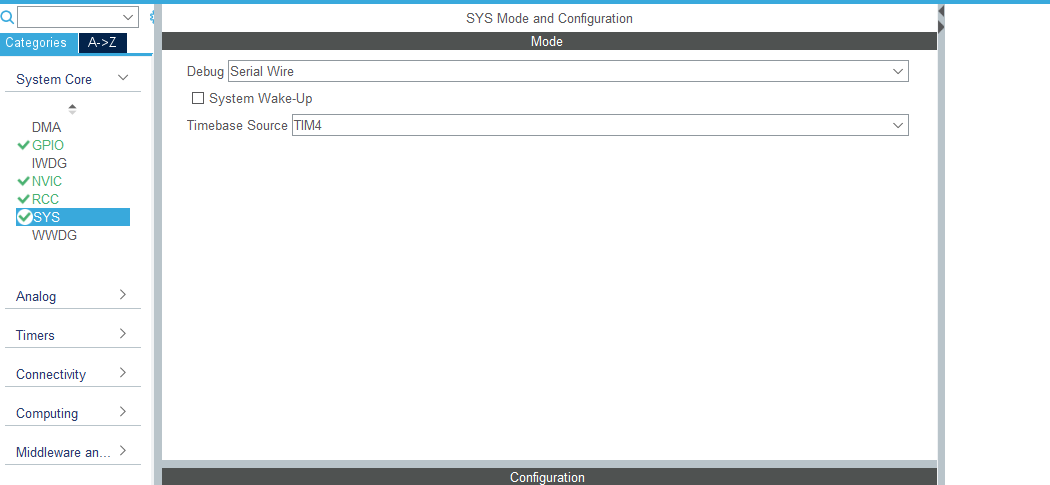

STM32CubeMX 里 SYS → Debug 选项含义

1. 当前选的：Serial Wire（SWD 调试）

这是最常用、推荐的调试模式，只占用 2 根引脚：

• PA13：SWDIO（数据）
• PA14：SWCLK（时钟） 优点：

1. 引脚占用少，剩下的 JTAG 引脚可以当普通 GPIO 使用；
2. 下载、在线调试、断点、单步运行全部支持；
3. 市面上绝大多数下载器（ST-Link、DAPLink）都支持。

2. Debug 下拉框全部选项说明

（1）No Debug

关闭硬件调试接口

• 芯片上电后 PA13/PA14 默认可做普通 GPIO；
• 缺点：无法用下载器在线调试、烧录程序，只能靠串口 / FlashLoader 烧写；
• 适合量产成品，关闭调试接口防固件被读取。

（2）Serial Wire（SWD，你当前配置）

两线调试，日常开发首选，上面已说明。

（3）JTAG (4 pins)

标准 4 线 JTAG 调试，占用 4 个专用引脚： PA13 (SWDIO)/PA14 (SWCLK)/PA15 (JTMS)/PB3 (JTDO)

• 调试速度略快，但占用更多 IO；
• 老款 JTAG 下载器使用，现在基本淘汰。

（4）JTAG (5 pins)

5 线 JTAG，多一根复位脚 PB4 (JTRST)，占用 IO 更多，极少使用。

3. 补充两个配套知识点

① System Wake-Up

低功耗唤醒功能，勾选后启用调试唤醒，一般开发阶段不用勾选。

② Timebase Source: TIM4

这个是 HAL 库系统滴答 HAL_Delay()、HAL_GetTick() 的底层定时器。 默认是 SysTick，你改成了 TIM4，意味着：

• 系统时基不再用内核 SysTick，改用 TIM4 定时器；
• 注意：TIM4 后续不能再自己做定时业务，会和 HAL 时基冲突。

4. 开发实用建议

1. 调试开发全程保持 Serial Wire，方便在线断点调试；
2. 产品量产时，代码里可关闭调试接口，CubeMX 也可设为 No Debug；
3. PA13/PA14 作为 SWD 时，不能用作普通输入输出，如需复用 GPIO 只能切 No Debug。
