1. 产品概述

智能快递柜终端是城市物流"最后100米"的核心基础设施，通过BLE+WiFi双模通信实现：用户手机BLE/NFC开柜、WiFi远程管理与监控、快递员App扫码投件。2025年中国智能快递柜市场规模约180亿元，全国保有量超100万组，单组日均投递量50-80件。代表产品：丰巢智能柜（市场占有率45%）、菜鸟驿站柜（30%）、中邮速递易（15%），单格口价格¥300-500，整机（24格口）¥8,000-15,000。

核心场景：快递投递与取件、冷链生鲜暂存、外卖暂存、社区团购自提、逆向物流寄件。

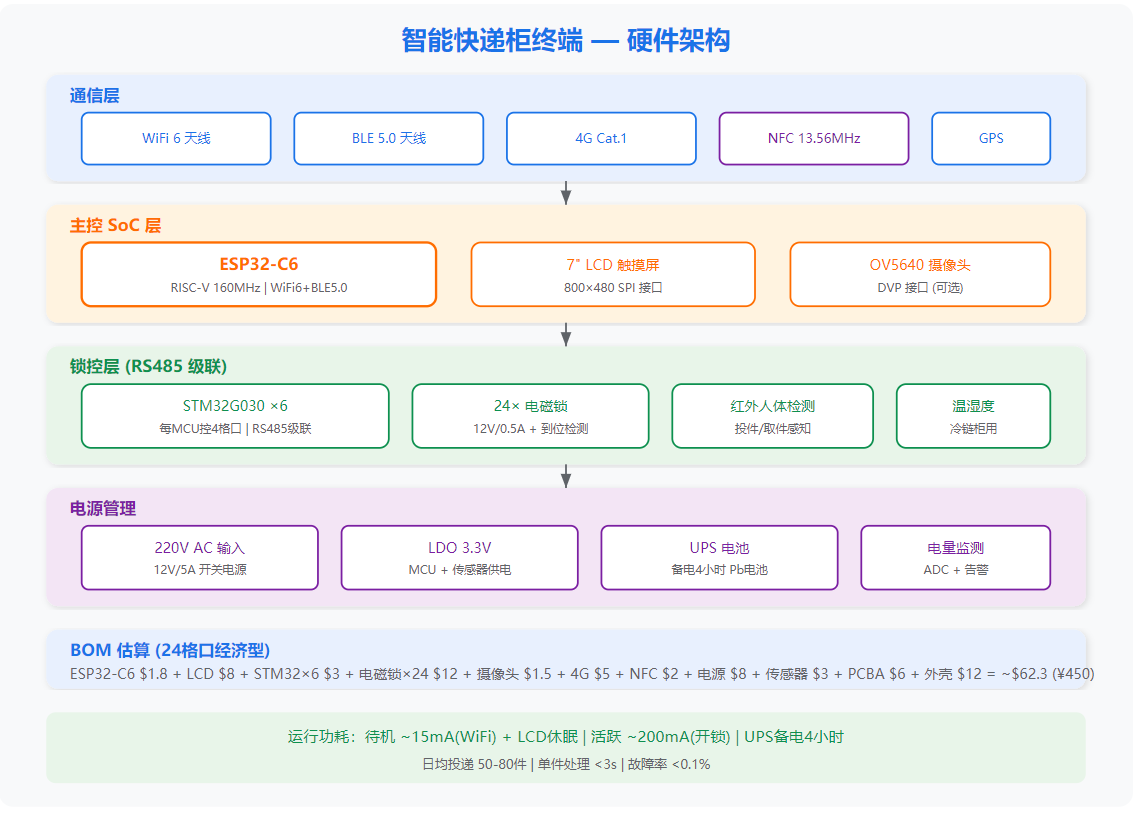

2. 硬件架构设计

MCU/SoC选型对比

参数	ESP32-C6	STM32WB55 + ESP8266	RK3568 + nRF52840
CPU	RISC-V 160MHz	M4 64MHz + L7 240MHz	A55 2GHz + M4 64MHz
WiFi	WiFi 6	WiFi 4 (外挂)	WiFi 5
BLE	BLE 5.0	BLE 5.0	BLE 5.2
显示	无 (外挂SPI LCD)	无 (外挂)	HDMI/LCD
摄像头	无	无	MIPI-CSI
功耗(待机)	15mA	10mA + 20mA	200mA
单价(1K)	$1.80	$3.50+$1.50	$12+$3

推荐方案：

• 经济型：ESP32-C6 — 低BOM，WiFi+BLE一体，适合格口控制器
• 旗舰型：RK3568 + nRF52840 — 支持触摸屏+摄像头+AI识别

核心硬件模块

• 主控板：ESP32-C6 + SPI LCD (7" 800×480触摸屏) + 摄像头(OV5640, 可选)
• 锁控板：每4格口1个锁控MCU (STM32G030)，4×MOSFET驱动电磁锁，通过RS485级联
• 电磁锁：12V/0.5A瞬态，到位检测开关，每格口1个
• 传感器：红外人体检测(投件感知)、温度传感器(冷链柜)、重量传感器(异常检测)
• 通信：WiFi主链路+4G Cat.1备链路、BLE广播(用户接近发现)、NFC读卡器
• 电源：220V AC → 12V/5A开关电源 → LDO 3.3V，UPS电池备电4小时
• PCB要点：12V电磁锁驱动走线加粗(2mm)、RS485差分走线、4G模块射频隔离

BOM估算（24格口经济型）

模块	成本
ESP32-C6 主控模组	$1.80
7" LCD触摸屏	$8.00
6× STM32G030 锁控MCU	$3.00
24× 电磁锁	$12.00
OV5640摄像头	$1.50
4G Cat.1模组	$5.00
NFC读卡器	$2.00
开关电源+UPS	$8.00
传感器+被动件	$3.00
PCBA+线束	$6.00
外壳	$12.00
总计	~$62.30 (¥450)

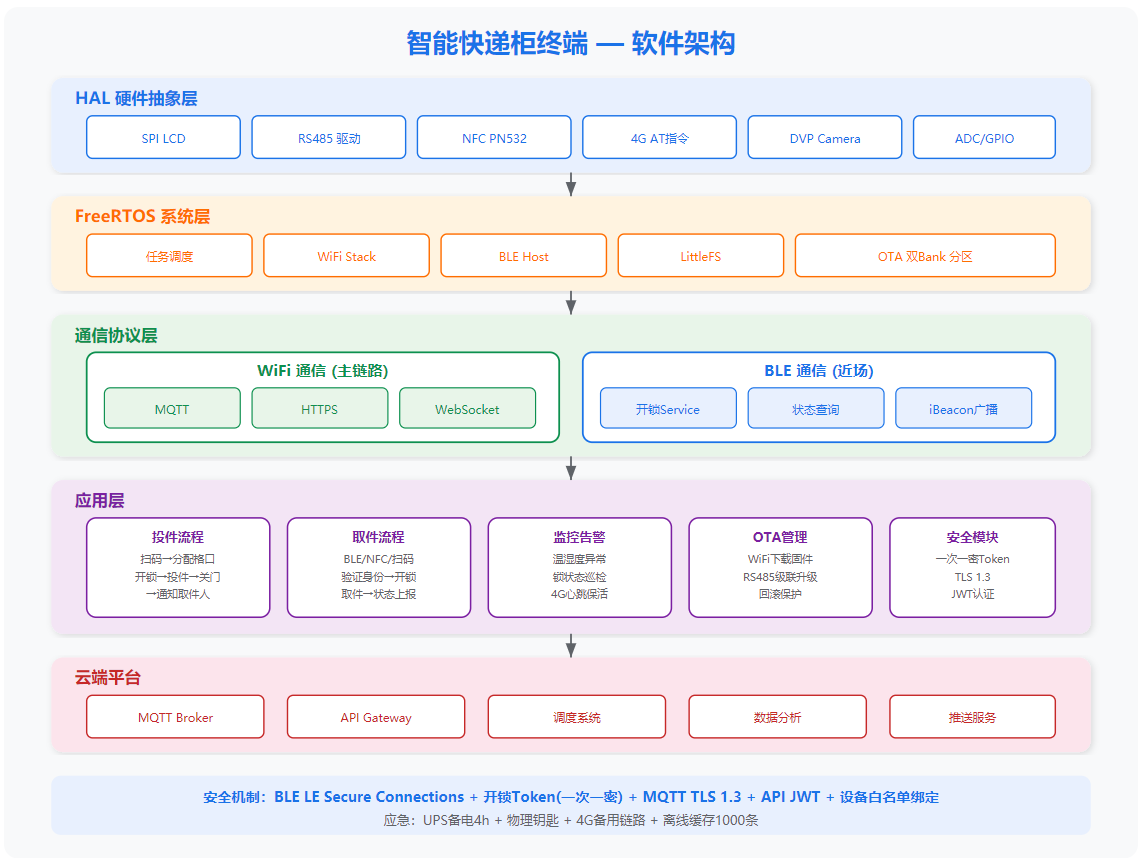

3. 软件架构设计

OS选型

• 经济型：FreeRTOS (ESP-IDF) — 启动<1s，确定性实时响应
• 旗舰型：Linux (RK3568, Buildroot) — 支持触摸UI+摄像头AI

协议栈分层

1. 硬件驱动层：LCD/Touch驱动、RS485锁控协议、NFC PN532驱动、4G AT指令
2. 通信层：

• • WiFi：MQTT长连接(投递/取件事件上报)、HTTPS(API调用)、mDNS
  • BLE：自定义Service(开锁指令+状态查询)、iBeacon广播(用户发现)

1. 应用层：

• • 投件流程：扫码→分配格口→开锁→投件→关门→通知
  • 取件流程：用户BLE/NFC/扫码→验证→开锁→取件→关门→状态更新
  • 监控：温湿度异常告警、锁状态巡检、4G心跳保活

功耗管理

• WiFi保持连接(心跳30s)，4G待机
• LCD无操作60s熄屏(红外唤醒)
• 格口锁MCU深度睡眠，RS485唤醒

OTA升级方案

WiFi/MQTT接收升级通知 → 分区下载固件 → 主控OTA → 锁控MCU通过RS485串口升级

4. 关键技术挑战与解决方案

WiFi与BT共存

• ESP32-C6内置PTA共存调度，WiFi TWT与BLE连接间隔错开
• BLE仅用于近距离开锁(低频)，不影响WiFi主数据链路

锁控可靠性

• 双重回检：电磁锁到位开关 + 红外检测双重确认
• 应急开锁：UPS供电+物理钥匙备份
• 防夹检测：红外对射+时间窗口超时

数据安全

• BLE配对：LE Secure Connections + 绑定设备白名单
• 开锁指令：一次一密(Token+时间戳+签名)
• 数据加密：MQTT TLS 1.3，API JWT认证

5. 开发工具链与调试方法

工具	用途
ESP-IDF 5.4+	主控开发框架
STM32CubeIDE	锁控MCU开发
MQTT Explorer	消息调试
nRF Connect	BLE调试
ModScan	RS485协议调试
Power Meter	功耗分析

6. 市场前景与竞品分析

竞品	格口数	通信	单价(¥)	特色
丰巢	24-96	WiFi+4G	8K-20K	份额第一，超时收费
菜鸟驿站柜	12-48	WiFi+4G	6K-15K	菜鸟App深度整合
中邮速递易	24-72	WiFi+4G	7K-18K	邮政体系覆盖
Hive Box Mini	6-12	BLE+WiFi	2K-5K	小区楼道场景

趋势：冷链柜(生鲜增长30%+)、AI视觉识别(投件合规检测)、Matter接入(智能家居联动)、社区团购融合。
