项目研究背景

随着智能家居与物联网嵌入式技术快速普及，室内环境监测设备逐步走进家居、厂房、教室等各类场景，粉尘 PM2.5 作为影响人体呼吸道健康的核心污染物，其实时监测与智能管控需求持续增长。目前市面基础粉尘检测设备普遍存在功能单一、控制模式固化、阈值无法自定义调节等问题：多数设备仅实现粉尘数值简单显示，仅支持单一自动运行模式，无法满足人工手动干预、参数自主校准的使用需求；传统监测装置人机交互逻辑简陋，缺少多按键分级操作体系，粉尘超标后仅简单提示，无法联动排风设备自动治理，智能化联动控制能力薄弱。同时多数成品监测设备硬件集成度高，内部逻辑封闭，用户无法自主调整报警与排风触发标准，适配不同场景粉尘耐受度的灵活性较差。嵌入式 STM32 单片机凭借低成本、运算稳定、外设拓展便捷的优势，成为小型环境监测终端主流开发载体。依托单片机搭配专用粉尘传感器、OLED 显示模块、继电器执行单元搭建一体化监测控制系统，可实现多运行模式切换、阈值自定义、超标联动排风与声光报警功能，弥补传统监测设备交互性、自动化、可调性不足的痛点。本课题基于 STM32 嵌入式平台开发 PM2.5 智能监测通风控制系统，兼顾低成本落地与多场景适配能力，能够为室内粉尘治理提供轻量化、可自主调控的硬件解决方案，具备实际工程应用价值与本科嵌入式开发研究意义。

总体方案

一、硬件清单及选型说明

1. STM32F103C8T6 单片机主控芯片

   • 作用：系统核心运算单元，完成传感器数据采集、按键逻辑解析、阈值判断、继电器与报警外设驱动、OLED 屏幕数据输出全流程数据处理。
   • 选型理由：高校嵌入式教学主流芯片，资源充足、成本低廉、开发资料完善，适配本科生开发调试，具备基础 AD 采集、GPIO 外设、定时器资源，可承载本项目全部逻辑运算需求。
   • 使用场景：作为整套监测控制系统的控制核心，统筹所有外设协同工作。

2. GP2Y1014AU 粉尘传感器

   • 作用：实时采集环境中 PM2.5 粉尘浓度模拟电压信号，传输至单片机 AD 引脚完成模数转换，换算得到粉尘浓度数值。
   • 选型理由：专用颗粒物检测传感器，体积小巧、功耗低，输出模拟信号便于单片机读取，适合室内小型监测设备使用。
   • 使用场景：室内空气粉尘浓度实时采样采集。

3. 0.96 寸 IIC 接口 OLED 液晶显示屏

   • 作用：可视化实时展示 PM2.5 浓度数值、当前设备运行模式、已设定阈值参数。
   • 选型理由：屏幕功耗低、显示清晰、驱动代码成熟，IIC 通信仅占用少量单片机引脚，硬件接线简单，降低本科开发接线调试难度。
   • 使用场景：人机可视化数据交互界面。

4. 4 个独立轻触按键模块

   • 作用：实现模式切换、设备选中、设备启停、阈值增减四类人机交互操作。
   • 选型理由：独立按键成本低、程序逻辑易编写，适合分层式多档位交互设计。
   • 使用场景：手动切换系统工作模式、自定义粉尘报警阈值、手动控制排风设备。

5. 5V 单路继电器模块

   • 作用：接收单片机电平信号，控制外接排风风扇通断，实现超标自动排风功能。
   • 选型理由：支持单片机 IO 口直接驱动，可隔离强弱电，安全驱动小型风扇负载，代码控制逻辑简单。
   • 使用场景：联动驱动排风风扇执行粉尘治理操作。

6. 有源蜂鸣器 + 红色 LED 指示灯（声光报警单元）

   • 作用：PM2.5 浓度超出设定阈值时，同步触发灯光闪烁与蜂鸣鸣响，完成声光预警。
   • 选型理由：电路简单、驱动逻辑易实现，预警效果直观，适配小型设备报警需求。
   • 使用场景：粉尘超标状态提醒报警。

7. 直流 5V 电源模块

   • 作用：为整套单片机、传感器、显示、外设硬件统一供电，保障系统稳定运行。
   • 选型理由：输出电压稳定，满足全部外设额定供电需求。

二、整体硬件架构逻辑

以 STM32F103C8T6 单片机为核心主控，粉尘传感器采集环境浓度数据传入单片机 AD 通道；4 路按键接入单片机 GPIO 输入引脚，实时检测按键触发指令；单片机将运算后的 PM2.5 数值、运行状态通过 IIC 总线传输至 OLED 屏幕刷新显示；单片机根据当前模式、实时粉尘数值与阈值对比结果，输出控制电平驱动继电器风扇、声光报警模块，完整形成 “数据采集 - 运算处理 - 人机交互 - 联动执行” 闭环硬件架构。

核心功能

一、基础数据处理功能

1. 单片机数据处理功能

   • 实现效果：STM32 主控接收粉尘传感器模拟信号完成模数转换，完成浓度数值换算、按键指令解析、阈值逻辑对比、外设驱动信号输出全部运算处理工作。
   • 操作逻辑：系统上电后持续循环采集传感器数据，同步轮询按键状态，实时运算判断执行对应控制逻辑。
   • 核心作用：作为系统运算核心，支撑全部监测、控制、交互功能正常运行。
   • 实现目标：稳定完成整套设备的数据计算与指令调度。

2. OLED 实时数据显示功能

   • 实现效果：屏幕持续刷新展示实时 PM2.5 粉尘浓度、当前系统运行模式、已保存的粉尘报警阈值参数。
   • 操作逻辑：单片机完成数据运算后，周期性向 OLED 屏幕发送显示指令，更新界面文字与数值。
   • 核心作用：提供可视化人机交互界面，让用户直观获取监测数据与设备状态。
   • 实现目标：清晰、实时展示系统全部关键运行参数。

二、数据采集感知功能

1. PM2.5 粉尘浓度检测功能

   • 实现效果：GP2Y1014AU 传感器不间断采集空气中颗粒物浓度，输出模拟电压信号至单片机，换算为标准 PM2.5 浓度数值。
   • 操作逻辑：系统上电后传感器持续采样，单片机每 200ms 读取一次采样信号更新浓度数据。
   • 核心作用：获取环境粉尘原始数据，为后续判断、控制提供数据依据。
   • 实现目标：精准实时采集室内 PM2.5 粉尘浓度。

三、多模式按键交互核心功能

1. 模式切换按键（按键 1）功能

   • 实现效果：单次按下按键循环切换三种工作模式，切换后 OLED 同步更新当前模式文字标识，分别为自动模式、手动模式、阈值设置模式。
   • 操作逻辑：每触发一次按键，系统切换下一工作模式，循环往复。
   • 核心作用：实现系统三类工作状态自由切换，适配不同使用场景需求。
   • 实现目标：完成三种运行模式的快速切换与状态同步显示。

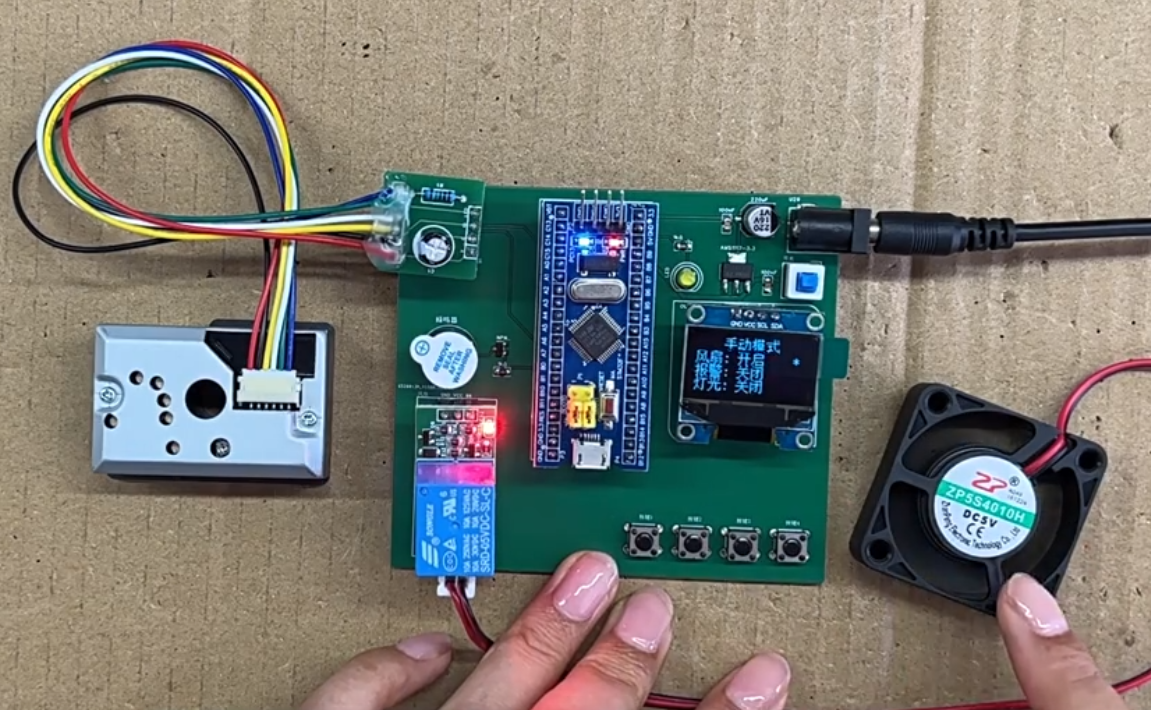

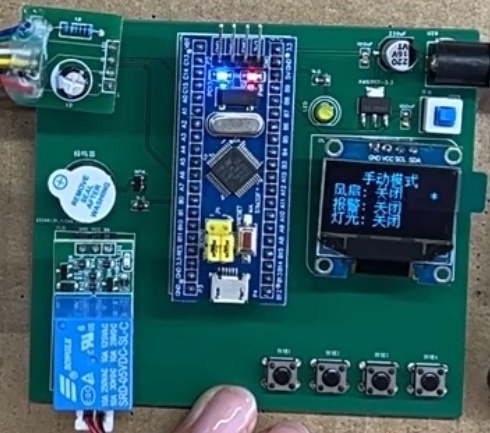

2. 手动模式设备调控功能（按键 2、按键 3）

   • 实现效果：系统切换至手动模式后，按键 2 切换待控制设备选中状态，按键 3 控制选中设备开启 / 关闭。
   • 操作逻辑：手动模式下，按键 2 循环切换受控设备；选中目标设备后，按按键 3 切换设备启停状态，继电器同步控制风扇通断。
   • 核心作用：支持人工干预排风设备运行，不受粉尘浓度数值限制。
   • 实现目标：提供纯人工手动控制排风设备的操作通道。

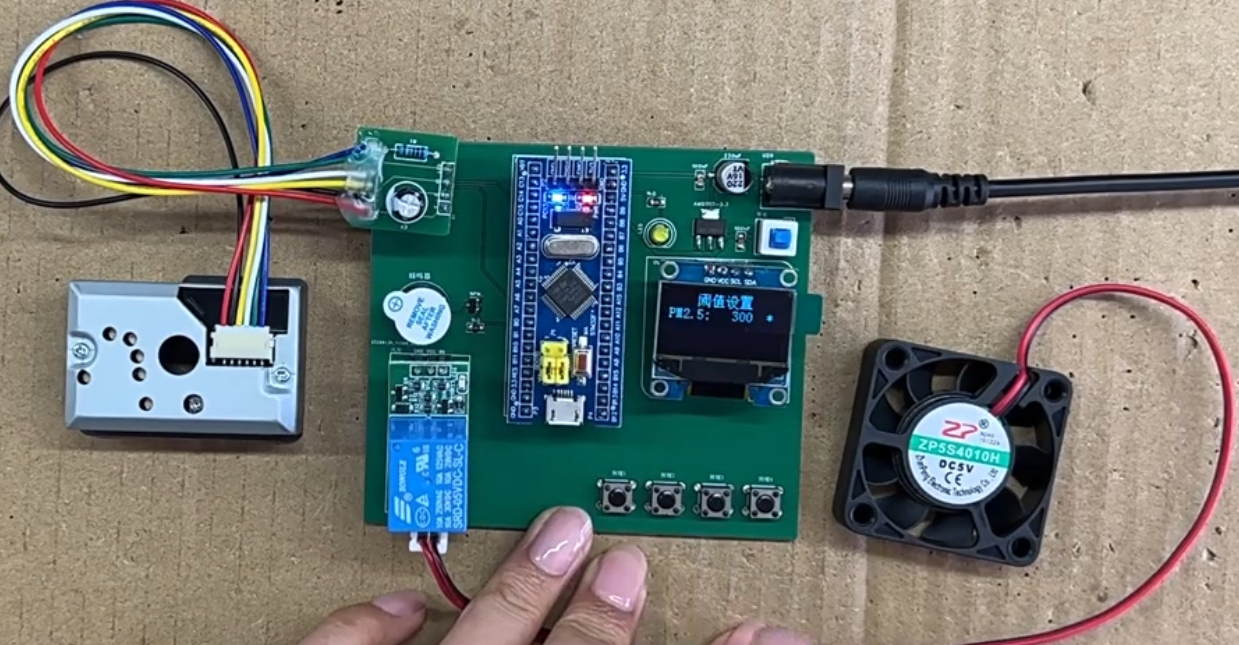

3. 阈值自定义设置功能（按键 2、按键 3、按键 4）

   • 实现效果：系统切换至阈值设置模式后，按键 2 切换待调整阈值项，按键 3 实现数值加一，按键 4 实现数值减一，调整后参数系统自动保存生效。
   • 操作逻辑：阈值模式下，按键 2 切换调整对象；选中对应阈值后，按键 3、4 增减数值，屏幕实时刷新当前阈值。
   • 核心作用：允许用户根据场景自定义粉尘超标判定标准，提升系统适配性。
   • 实现目标：完成 PM2.5 报警阈值的自定义修改与存储。

四、自动联动控制与报警功能

1. 自动排风联动控制功能

   • 实现效果：系统处于自动模式时，实时对比 PM2.5 实测浓度与用户设定阈值，浓度高于阈值则继电器导通，外接排风风扇启动运行；浓度回落至阈值以下自动关闭风扇。
   • 操作逻辑：自动模式下单片机持续比对浓度与阈值，超出阈值输出高电平驱动继电器开启风扇，达标后切断电平关闭风扇。
   • 核心作用：实现粉尘超标自动通风治理，无需人工操作。
   • 实现目标：依据粉尘浓度自动启停排风设备。

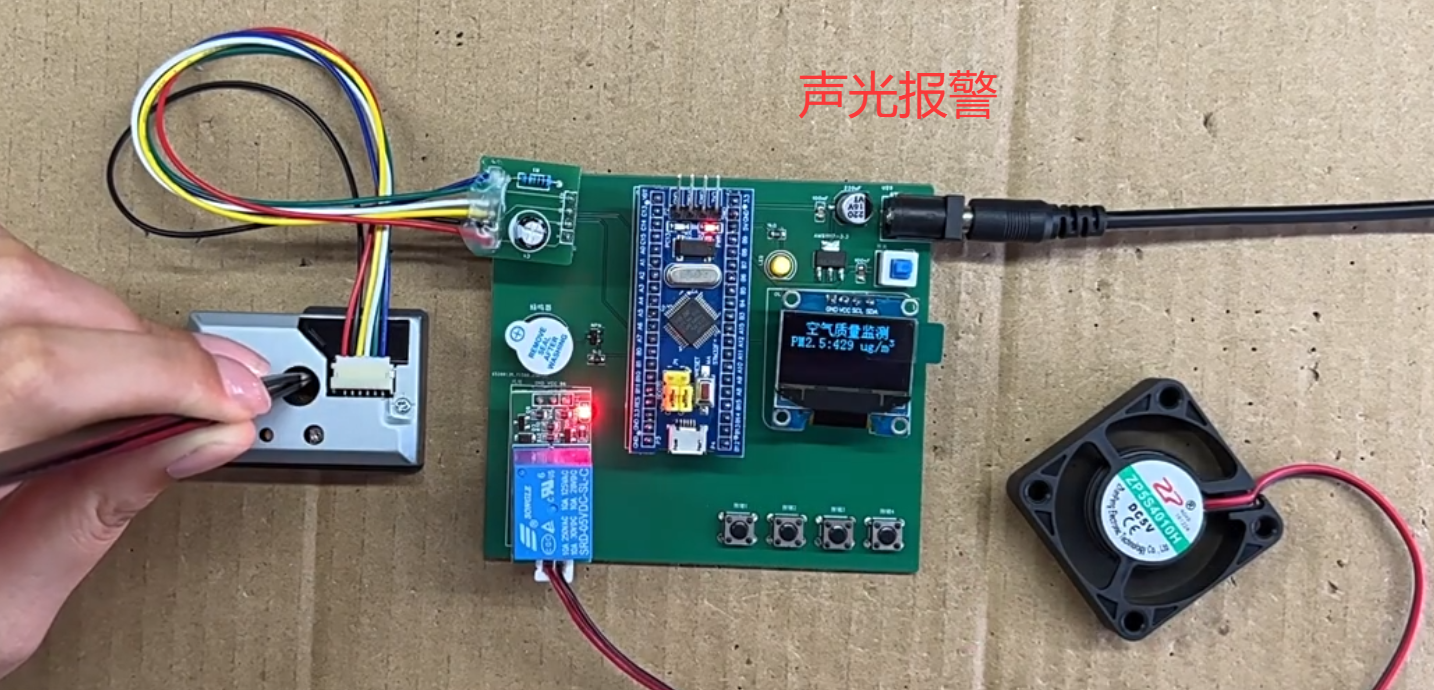

2. 粉尘超标声光报警功能

   • 实现效果：自动模式下 PM2.5 浓度超过设定阈值时，红色 LED 灯持续闪烁、有源蜂鸣器同步间歇鸣响；浓度达标后报警信号同步关闭。
   • 操作逻辑：阈值超标判定成立时，单片机周期性输出电平驱动声光单元，数值恢复正常后停止驱动信号。
   • 核心作用：向用户直观发出粉尘超标预警提醒。
   • 实现目标：完成粉尘超标状态的声光可视化预警。

技术路线

1. 开发语言：C 语言

   • 选型理由：STM32 嵌入式开发标准编程语言，高校嵌入式课程核心教学语言，执行效率高，适配单片机底层寄存器、外设驱动开发。
   • 项目用途：编写单片机底层驱动、传感器数据采集、按键交互逻辑、模式判断、阈值运算、外设联动控制全部业务程序。

2. 开发平台：Keil MDK5

   • 选型理由：ARM 单片机行业主流开发编译工具，完美兼容 STM32 系列芯片，具备代码编译、调试、烧录一体化功能，配套丰富教学教程。
   • 项目用途：完成项目代码编写、语法编译、程序在线调试、固件烧录至 STM32 主控芯片。

3. 硬件仿真与设计工具：Altium Designer

   • 选型理由：本科电子设计通用 PCB 绘图软件，支持原理图绘制、硬件电路仿真，便于梳理项目硬件接线逻辑。
   • 项目用途：绘制整套系统硬件连接原理图，校验传感器、按键、继电器、屏幕的电路接线逻辑。

4. 辅助调试工具：ST-Link 仿真下载器、串口调试助手

   • 选型理由：ST-Link 适配 STM32 芯片，可在线调试程序；串口助手能够打印单片机运行数据，方便排查数值采集、逻辑运算 bug。
   • 项目用途：硬件程序在线断点调试、实时打印粉尘浓度、按键状态、阈值参数辅助开发排错。

5. 外设驱动开发技术：STM32 标准库（STM32F10x_StdPeriph_Lib）

   • 选型理由：库函数开发简化底层寄存器操作，降低本科生开发难度，驱动代码开源成熟，OLED、AD、GPIO 驱动案例丰富。
   • 项目用途：调用官方库函数实现 AD 模数采集、IIC 屏幕通信、GPIO 按键检测、定时器外设驱动开发。

6. 测试验证工具：万用表、粉尘校准比对仪

   • 选型理由：万用表校验硬件供电、引脚电平；粉尘校准设备验证传感器采集浓度数值准确度。
   • 项目用途：硬件电路通电检测、系统整体功能与数据精度测试验收。

7. 文档绘图工具：Visio

   • 选型理由：工科毕业设计通用绘图工具，便于绘制硬件架构框图、系统功能流程图。
   • 项目用途：绘制论文硬件整体架构图、程序运行逻辑流程图、功能模块结构图。

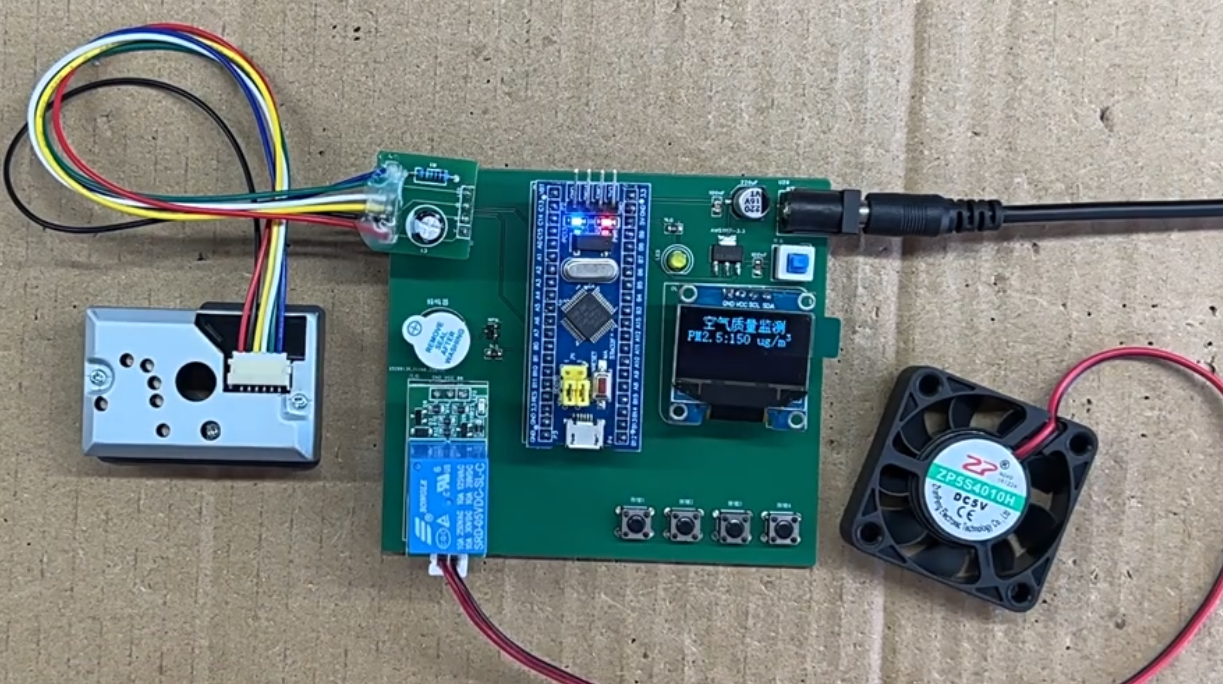

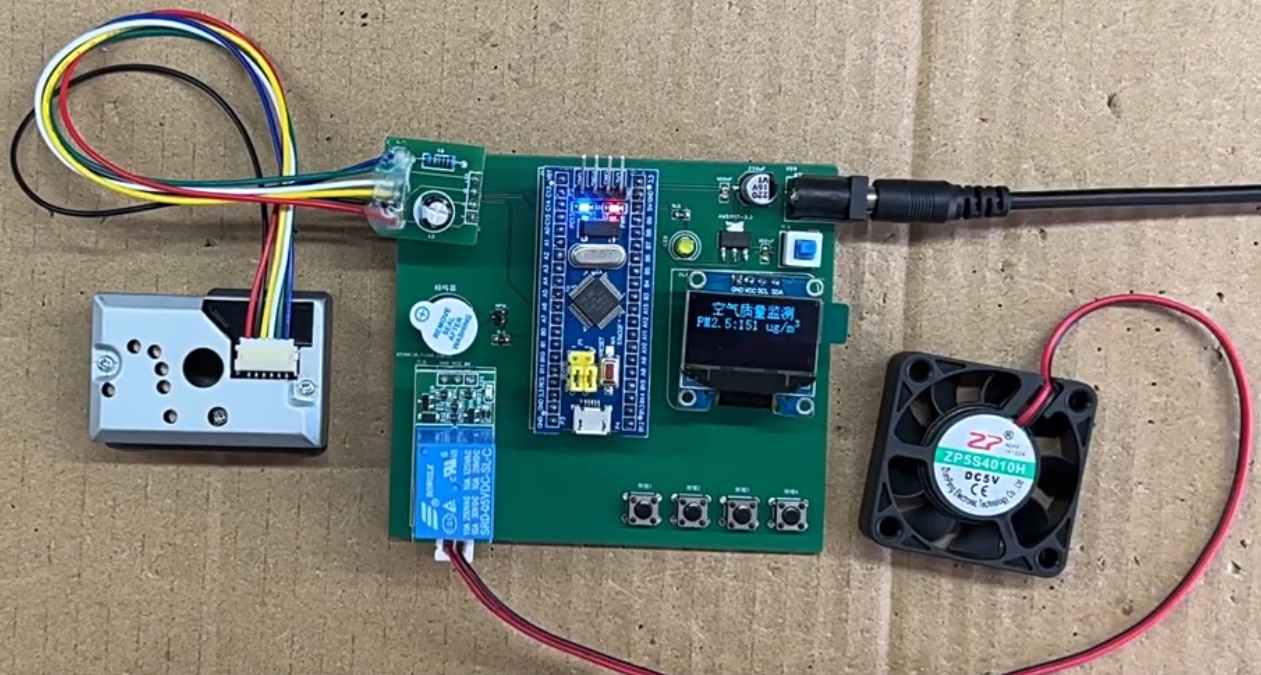

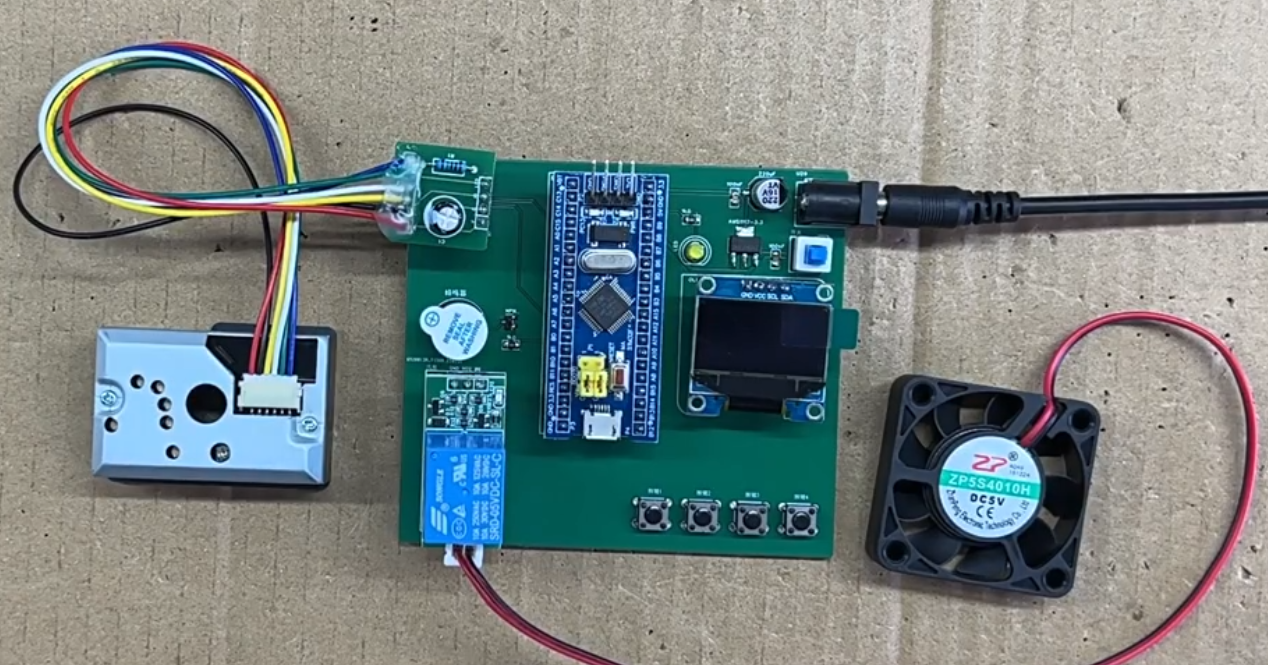

项目演示
