一、前言：电容触摸的"隐形"世界

电容触摸技术已经渗透到我们生活的每个角落——从智能手机到智能开关，从工业面板到医疗设备。与传统的机械按键相比，电容触摸具有无磨损、防水防尘、外观简洁等优势。然而，其背后的物理原理和工程实现却鲜为人知。

本文将从自电容检测原理出发，深入剖析TTP223专用触摸芯片的工作机制，对比专用IC方案与STM32软件检测方案，并详细讲解灵敏度调节的实战技巧。从STM32F1迁移到F4时，GPIO翻转速度的变化会直接影响软件触摸检测的精度，这也是许多开发者在迁移过程中容易忽视的问题。

二、自电容检测原理

2.1 电容触摸的物理基础

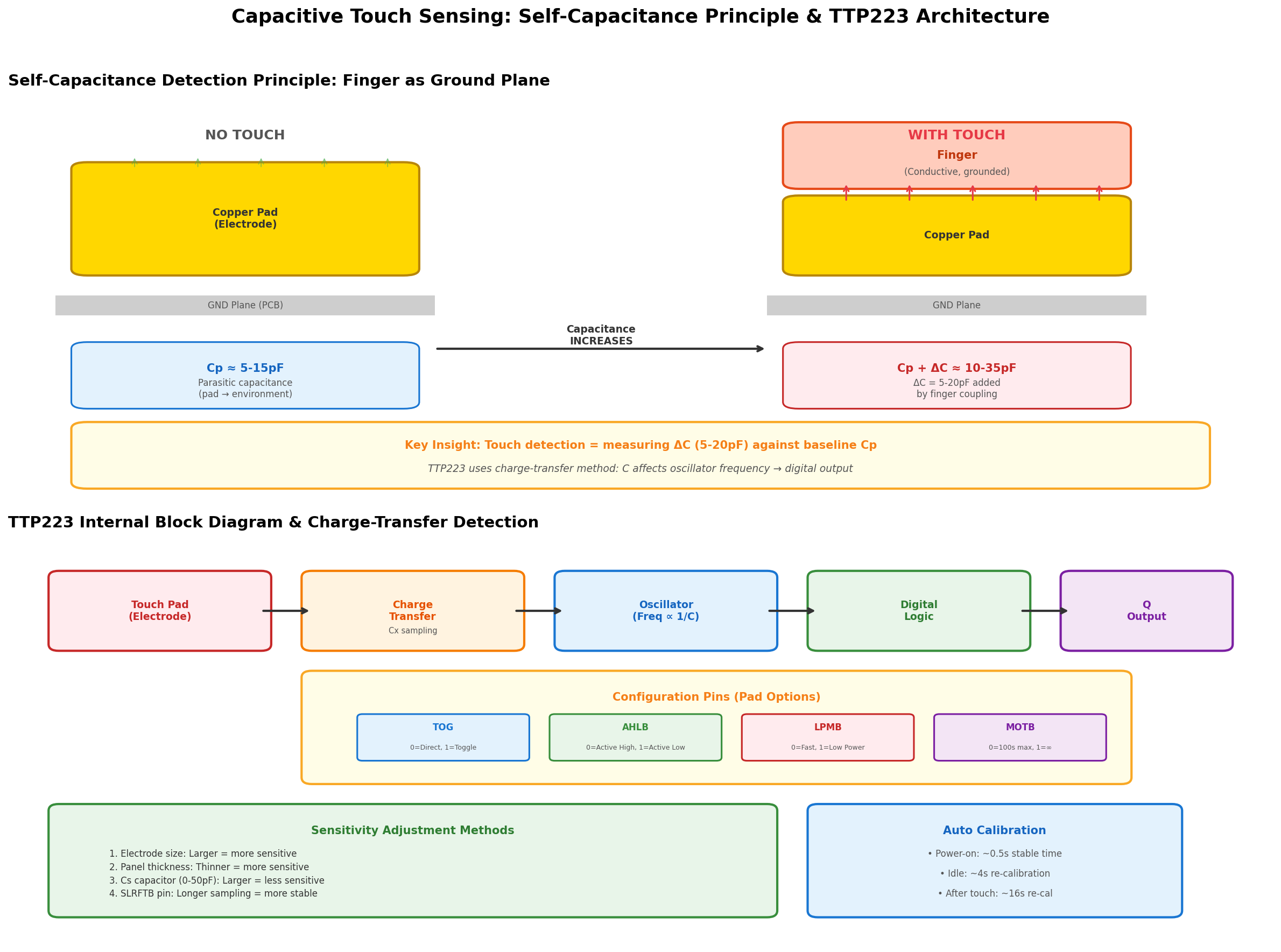

电容触摸检测的核心是测量电极与地之间的电容变化。当手指接近或接触触摸面板时，手指作为导体与地之间形成耦合，相当于在原有寄生电容Cp的基础上并联了一个附加电容ΔC。

在这里插入图片描述

无触摸状态：

电极与地之间的寄生电容：Cp ≈ 5-15pF（取决于电极尺寸、PCB布局、面板材料）
触摸检测IC以固定频率对Cp充放电

有触摸状态：

手指接近电极，形成额外的电容耦合路径
总电容：Cp + ΔC ≈ 10-35pF（ΔC通常为5-20pF）
电容增大导致充放电时间变长，IC检测到这一变化后输出触摸信号

关键洞察：电容触摸检测的本质是测量微小电容变化（5-20pF）相对于基准电容（5-15pF）的比例。这意味着信噪比（SNR）是关键指标，任何噪声都可能影响检测可靠性。

2.2 电荷转移检测法

TTP223内部采用**电荷转移（Charge-Transfer）**检测法，这是电容触摸IC中最常用的技术：

充电阶段：内部开关将电极连接到VCC，对电容Cx充电
转移阶段：开关切换到参考电容Cs，将电荷从Cx转移到Cs
计数阶段：重复充放电循环，计数达到阈值所需的周期数
比较阶段：将当前计数与基准值比较，判断是否有触摸

数学关系：
$N_{cycles} \propto \frac{C_x}{C_s}$

当手指触摸时，Cx增大，达到阈值所需的周期数增加，IC据此判断触摸事件。

三、TTP223专用芯片详解

3.1 内部架构

TTP223是Tontek Design推出的单键电容触摸检测IC，集成度高、成本低、功耗低（待机约1.5μA）。其内部包含：

电荷转移前端：对触摸电极进行充放电采样
振荡器：频率与电极电容成反比
数字逻辑：计数、比较、输出控制
自动校准电路：上电时建立基准，空闲时自动更新

3.2 配置引脚与模式选择

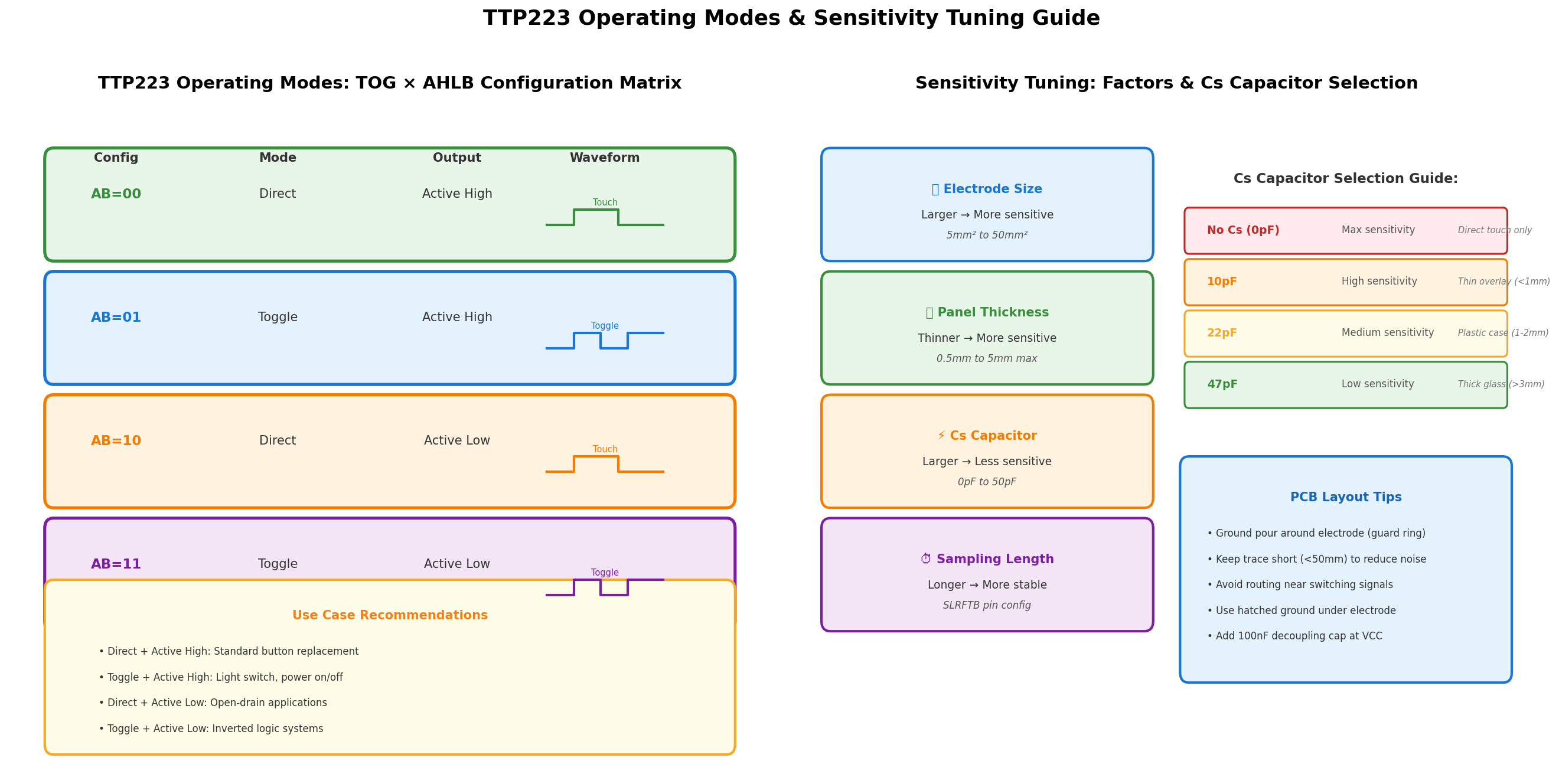

TTP223通过外部引脚配置工作模式，无需软件编程：

在这里插入图片描述

引脚	功能	配置
TOG	输出模式	接GND=直接模式（按键）/ 接VCC=触发模式（开关）
AHLB	输出极性	接GND=触摸输出高电平 / 接VCC=触摸输出低电平
LPMB	低功耗模式	接GND=快速响应 / 接VCC=低功耗
MOTB	最大开启时间	接GND=100秒限制 / 接VCC=无限制

四种工作模式组合：

TOG	AHLB	模式	应用场景
0	0	直接+高电平	标准按键替代
1	0	触发+高电平	灯光开关
0	1	直接+低电平	开漏应用
1	1	触发+低电平	反相逻辑系统

陷阱1：许多开发者忽略TOG引脚配置，默认直接模式。如果需要"按一下开、再按一下关"的开关功能，必须将TOG接VCC。

3.3 灵敏度调节

TTP223的灵敏度可通过多种方式调节：

1. Cs电容（最关键）

在TOUCH引脚与地之间并联Cs电容
Cs越大 → 灵敏度越低（需要更大的ΔC才能触发）
推荐值：0pF（最灵敏）到50pF（最不灵敏）

Cs值	灵敏度	适用场景
无（0pF）	最高	直接触摸，无面板
10pF	高	薄塑料覆盖（<1mm）
22pF	中	普通塑料外壳（1-2mm）
47pF	低	厚玻璃面板（>3mm）

2. 电极尺寸

电极面积越大，与手指的耦合越强，灵敏度越高
推荐：5mm²到50mm²，过大易受噪声干扰

3. 面板厚度

面板越薄，手指与电极的耦合越强
最大支持约5mm（亚克力/玻璃）

4. SLRFTB引脚（采样长度）

接VCC：长采样，更稳定但响应稍慢
接GND：短采样，响应快但可能不稳定

四、STM32软件触摸检测方案

4.1 电荷转移计数算法

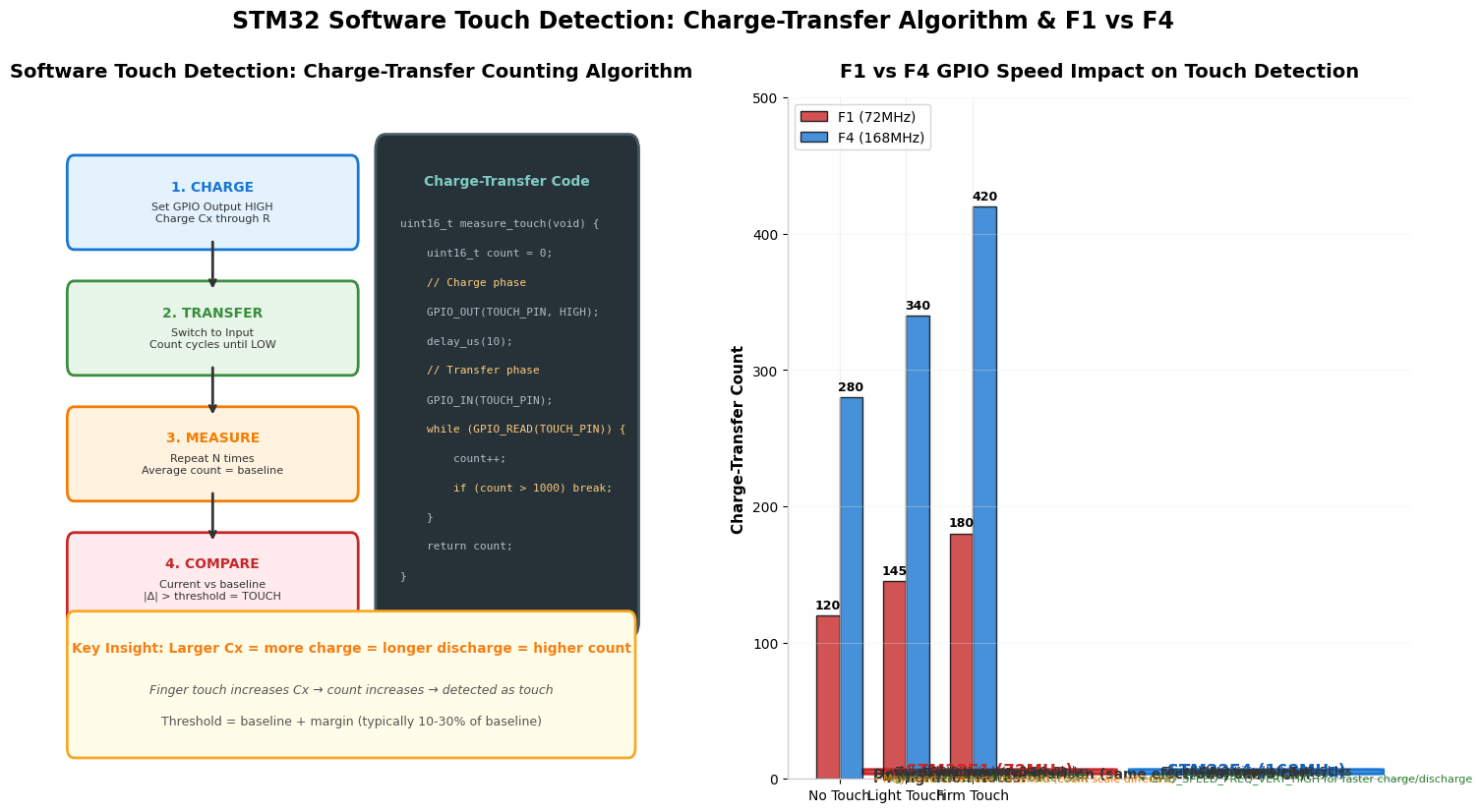

除了使用TTP223等专用IC，STM32也可以通过软件实现电容触摸检测。核心算法是电荷转移计数法：

在这里插入图片描述

/**
 * @brief  软件电荷转移触摸检测
 * @note   使用GPIO模拟充放电，通过计数器测量放电时间
 */
uint16_t Touch_MeasureChargeTransfer(GPIO_TypeDef* port, uint16_t pin)
{
    uint16_t count = 0;
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* 阶段1：充电 - 配置为输出并置高 */
    GPIO_InitStruct.Pin = pin;
    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;  /* F4关键！ */
    HAL_GPIO_Init(port, &GPIO_InitStruct);
    HAL_GPIO_WritePin(port, pin, GPIO_PIN_SET);

    /* 充电延时（10μs足够充满）*/
    delay_us(10);

    /* 阶段2：转移 - 配置为输入并计数 */
    GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
    GPIO_InitStruct.Pull = GPIO_NOPULL;  /* 高阻态输入 */
    HAL_GPIO_Init(port, &GPIO_InitStruct);

    /* 阶段3：计数 - 测量放电到LOW的时间 */
    while (HAL_GPIO_ReadPin(port, pin) == GPIO_PIN_SET) {
        count++;
        if (count > 1000) break;  /* 超时保护 */
    }

    return count;
}

原理说明：

充电阶段：GPIO输出高电平，通过内部电阻对电极电容充电
转移阶段：GPIO切换为高阻态输入，电容通过漏电流和外部电阻放电
计数阶段：CPU循环读取GPIO状态，直到变为低电平
触摸时电容增大 → 放电变慢 → 计数值增大

4.2 完整触摸检测驱动

#include \"touch_driver.h\"\n\n#define TOUCH_THRESHOLD_PCT     15      /* 阈值百分比：基线 + 15% */\n#define TOUCH_SAMPLES           16      /* 采样次数 */\n#define TOUCH_DEBOUNCE_MS       50      /* 消抖时间 */\n\ntypedef struct {\n    uint16_t baseline;          /* 基准计数值 */\n    uint16_t current;           /* 当前计数值 */\n    uint16_t threshold;         /* 触发阈值 */\n    uint8_t  touched;           /* 触摸状态 */\n    uint32_t last_change_time;  /* 上次状态变化时间 */\n} Touch_ChannelTypeDef;\n\nTouch_ChannelTypeDef touch_channels[TOUCH_CHANNEL_NUM];\n\n/**\n * @brief  初始化触摸检测\n * @note   上电后采集基准值\n */\nvoid Touch_Init(void)\n{\n    for (int i = 0; i < TOUCH_CHANNEL_NUM; i++) {\n        uint32_t sum = 0;\n        \n        /* 多次采样取平均 */\n        for (int j = 0; j < TOUCH_SAMPLES; j++) {\n            sum += Touch_MeasureChargeTransfer(touch_ports[i], touch_pins[i]);\n            HAL_Delay(1);\n        }\n        \n        touch_channels[i].baseline = sum / TOUCH_SAMPLES;\n        touch_channels[i].threshold = touch_channels[i].baseline * \n                                      (100 + TOUCH_THRESHOLD_PCT) / 100;\n        touch_channels[i].touched = 0;\n    }\n}\n\n/**\n * @brief  扫描所有触摸通道\n * @note   在主循环中定期调用（建议10-20ms间隔）\n */\nvoid Touch_Scan(void)\n{\n    for (int i = 0; i < TOUCH_CHANNEL_NUM; i++) {\n        uint16_t count = Touch_MeasureChargeTransfer(touch_ports[i], touch_pins[i]);\n        touch_channels[i].current = count;\n        \n        uint32_t now = HAL_GetTick();\n        \n        if (count > touch_channels[i].threshold) {\n            /* 检测到触摸 */\n            if (!touch_channels[i].touched && \n                (now - touch_channels[i].last_change_time) > TOUCH_DEBOUNCE_MS) {\n                touch_channels[i].touched = 1;\n                touch_channels[i].last_change_time = now;\n                Touch_OnPress(i);\n            }\n        } else {\n            /* 释放 */\n            if (touch_channels[i].touched && \n                (now - touch_channels[i].last_change_time) > TOUCH_DEBOUNCE_MS) {\n                touch_channels[i].touched = 0;\n                touch_channels[i].last_change_time = now;\n                Touch_OnRelease(i);\n            }\n        }\n    }\n}\n\n/**\n * @brief  动态基线更新（环境漂移补偿）\n * @note   长时间无触摸时缓慢更新基线\n */\nvoid Touch_UpdateBaseline(void)\n{\n    static uint32_t last_update = 0;\n    uint32_t now = HAL_GetTick();\n    \n    if ((now - last_update) < 1000) return;  /* 每秒更新一次 */\n    last_update = now;\n    \n    for (int i = 0; i < TOUCH_CHANNEL_NUM; i++) {\n        if (!touch_channels[i].touched) {\n            /* 一阶IIR滤波更新基线 */\n            touch_channels[i].baseline = (touch_channels[i].baseline * 15 + \n                                          touch_channels[i].current) / 16;\n            touch_channels[i].threshold = touch_channels[i].baseline * \n                                          (100 + TOUCH_THRESHOLD_PCT) / 100;\n        }\n    }\n}\n```

---

## 五、STM32F1 → F4 迁移要点

### 5.1 GPIO速度的影响

| 参数 | STM32F1 | STM32F4 | 影响 |
|------|---------|---------|------|
| GPIO翻转时间 | ~14ns | ~6ns | F4更快，充放电更迅速 |
| while()循环计数 | 5-10 cycles | 2-4 cycles | F4计数分辨率更高 |
| 检测计数范围 | 100-200 | 250-450 | F4数值更大，需重新标定 |
| 信噪比 | 中等 | 更好 | F4高速GPIO减少噪声耦合 |

> **陷阱2**：从F1迁移到F4时，如果直接复用原有的阈值参数，可能导致检测失效或过于敏感。F4的GPIO翻转更快，计数基线会显著升高，必须重新标定。

### 5.2 关键配置差异

```c
/* F1 GPIO配置 */\nGPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;  /* 50MHz */\n\n/* F4 GPIO配置 */\nGPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;  /* 100MHz */\n/* 对于触摸检测，VERY_HIGH确保最快的充放电响应 */

5.3 阈值重新标定

迁移时必须执行的步骤：

采集新基线：在F4上运行标定程序，记录无触摸时的计数
计算新阈值：通常基线的110%-130%作为触发阈值
验证灵敏度：逐步调整Cs电容或阈值百分比

六、PCB Layout设计指南

6.1 电极设计

形状：圆形或方形，边缘圆润减少电场集中
尺寸：5-50mm²，根据面板厚度调整
走线：短而直，宽度0.2-0.5mm，远离高频信号

6.2 地平面处理

** guard ring**：电极周围放置接地保护环，宽度0.5-1mm
网格地：电极下方使用网格地（而非实心地），减少寄生电容
隔离距离：电极到地的距离影响灵敏度，通常0.5-2mm

6.3 噪声抑制

退耦电容：TTP223的VCC引脚就近放置100nF陶瓷电容
屏蔽：长走线两侧包地，减少EMI耦合
远离干扰源：避免与PWM、电机驱动、无线模块相邻

七、完整驱动状态机

在这里插入图片描述

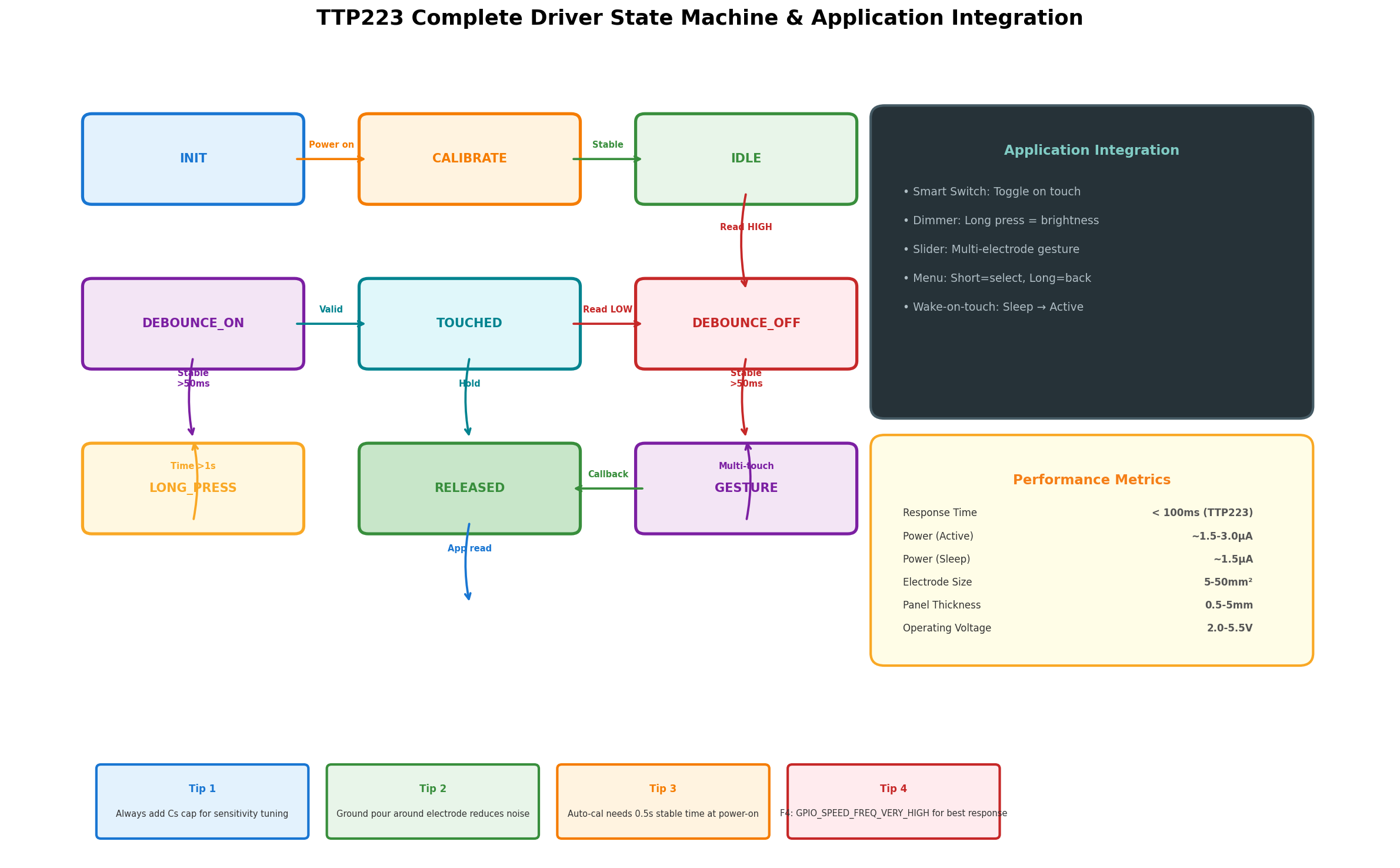

上图展示了触摸检测的完整状态流转：

状态	说明	触发条件
INIT	初始化	上电
CALIBRATE	校准	采集基线，约0.5秒稳定
IDLE	空闲	等待触摸
DEBOUNCE_ON	按下消抖	检测到信号，持续>50ms
TOUCHED	已触摸	消抖通过，确认触摸
DEBOUNCE_OFF	释放消抖	信号消失，持续>50ms
RELEASED	已释放	消抖通过，确认释放
LONG_PRESS	长按	触摸持续>1秒
GESTURE	手势检测	多电极组合判断

八、调试技巧与常见问题

8.1 调试方法

问题	排查方法
过于敏感（误触发）	增大Cs电容，或提高阈值百分比
不够敏感（无响应）	减小Cs电容，或降低阈值百分比
不稳定（随机触发）	检查退耦电容，增加采样次数
漂移（随时间变化）	启用动态基线更新
F4迁移后失效	重新标定基线和阈值
