一、前言

我们正式进入 STM32 单片机硬件实操阶段。GPIO 是嵌入式最基础外设，LED 点灯是入门第一个标准实验。本文基于普中麒麟 STM32F407ZGT6 开发板，结合标准外设库完整梳理原理图分析、标准库配置规范、静态常亮代码、实验验证全流程，复用 STM32 标准库通用开发范式，后续所有外设均可套用这套配置逻辑。

二、硬件原理图分析

1. LED 引脚对应关系

开发板 LED 电路核心信息：

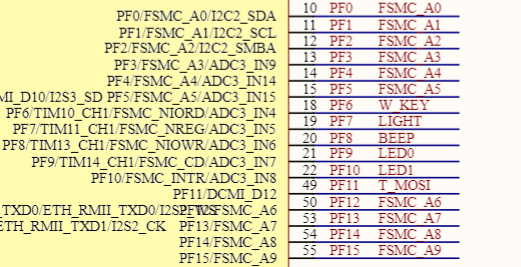

• LED0 对应引脚：PF9

• LED1 对应引脚：PF10

• 点亮逻辑：引脚输出低电平，LED 导通发光；输出高电平熄灭
  原理：LED 串联限流电阻，阳极接 3.3V，阴极接单片机 IO 口，IO 输出低电平时形成回路点亮 LED。

2. 引脚复用说明

PF9 除基础 GPIO 外，还复用其他外设功能：

• PF9：TIM14_CH1、FSMC_CD、ADC3_IN7
  点灯实验仅使用普通输出模式，无需开启复用功能，直接配置通用输出即可。

三、STM32 标准外设库通用开发规范

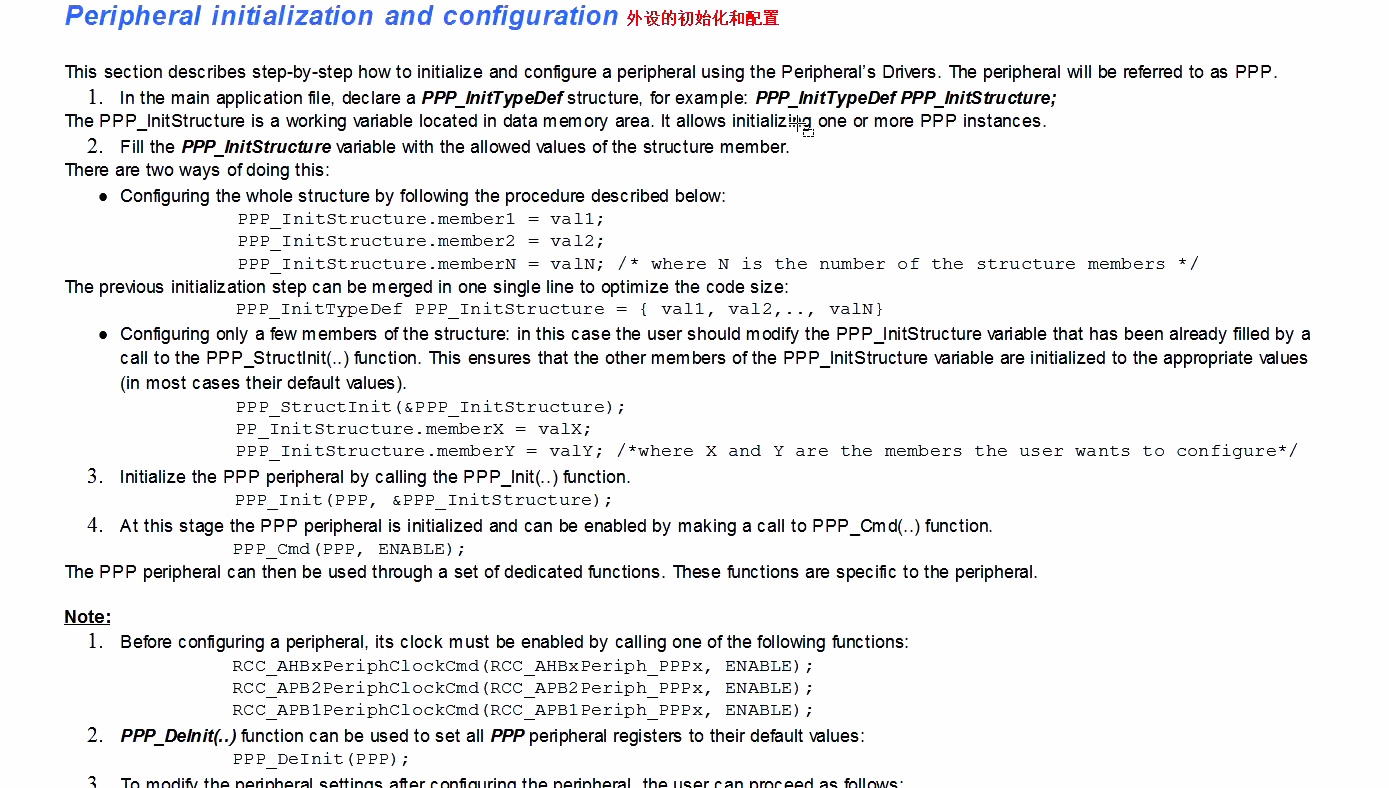

ST 官方标准库对所有外设（GPIO、定时器、ADC、串口等）统一一套配置流程，PPP 为外设通用代称，完整四步固定流程：

1. 开启外设时钟：配置任何外设前必须先使能对应总线时钟，否则外设寄存器无供电无法工作；

2. 定义外设初始化结构体：PPP_InitTypeDef PPP_InitStructure；

3. 给结构体成员赋值：配置引脚、模式、速度、上下拉等参数；

4. 调用 PPP_Init () 函数完成外设初始化；
   补充：复杂外设可额外调用PPP_Cmd(外设, ENABLE)使能外设。

时钟总线区分

GPIO 端口挂载在 AHB1 总线上，时钟使能函数固定格式：
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);
APB1/APB2 总线外设（定时器、串口、EXTI）使用对应RCC_APBxPeriphClockCmd。

结构体赋值方式

零散赋值可读性高，无顺序要求，新手推荐使用：

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;

四、参考官方 GPIO 例程逻辑

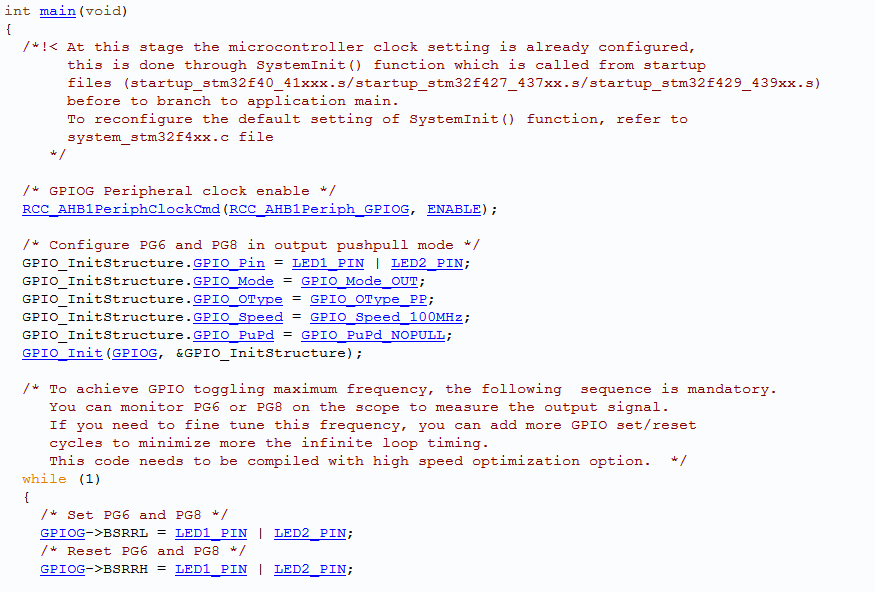

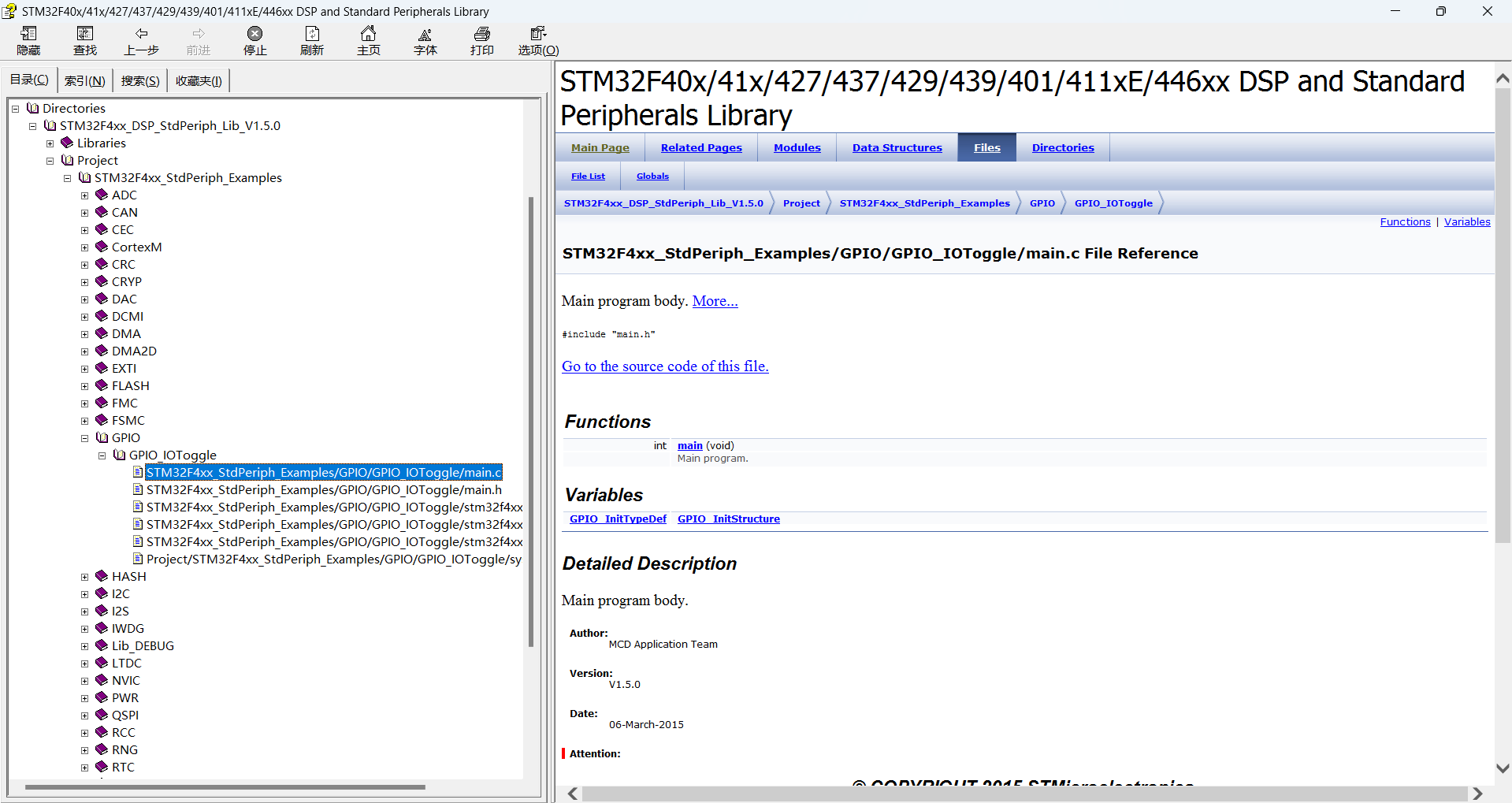

标准库自带GPIO_IOToggle点灯例程，核心开发逻辑：

1. 开启 GPIO 端口时钟；

2. 填充 GPIO 初始化结构体：引脚、推挽输出、速率、无上下拉；

3. 调用GPIO_Init()完成端口配置；

4. 通过 BSRR 寄存器直接操作 IO 电平，BSRR 寄存器分高低半区，BSRRH 写入对应引脚位代表输出低电平，BSRRL 写入代表输出高电平，操作简单且无引脚冲突。

五、完整静态常亮代码实现

需求：上电后 LED0 持续常亮，无闪烁逻辑，直接操作 BSRR 寄存器输出低电平。

#include "stm32f4xx.h"

int main()
{
	//1.定义GPIO外设的结构体变量
	GPIO_InitTypeDef  GPIO_InitStructure;

	//2.打开GPIOF端口的时钟
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

	//3.配置PF9引脚为输出模式
	GPIO_InitStructure.GPIO_Pin   = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_OUT;
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
	GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;

	//4.对GPIOF端口进行初始化
	GPIO_Init(GPIOF, &GPIO_InitStructure);

	while(1)
	{
		//5.控制PF9引脚输出低电平，硬件电路低电平点亮LED0
        GPIOF->BSRRH = GPIO_Pin_9;
	}
}

代码关键说明

1. GPIOF->BSRRH = GPIO_Pin_9：BSRR 高寄存器写入引脚掩码，对应 IO 输出低电平，匹配硬件低电平点亮规则；

2. 死循环中持续执行电平赋值，保证 LED 不会熄灭；

六、工程编译与下载要点

1. 工程选用 STM32F407 标准外设库 V1.5.0 版本，匹配普中麒麟 STM32F407ZGT6 芯片；

2. 工程全局宏定义添加STM32F40_41xxx，保证库文件芯片匹配；

3. 使用 ST-LINK 仿真器下载程序，下载完成按下开发板复位键即可运行。

七、实验现象与验证

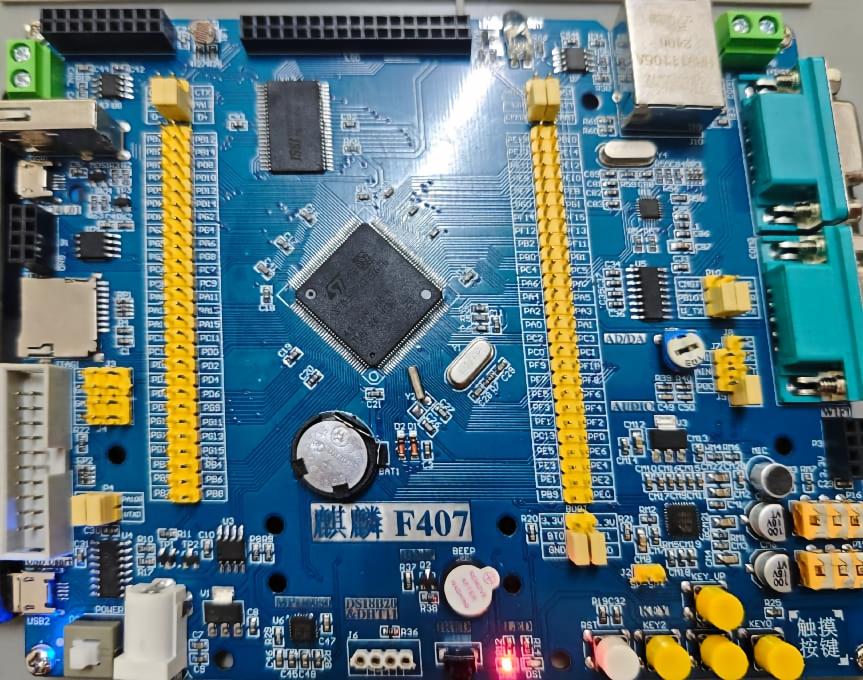

程序上电运行后，PF9 对应的 LED0 持续保持常亮状态，不会自动熄灭、不会闪烁，符合代码设计需求。

八、点灯实操常见问题排查

问题 1：LED 完全不亮

1. 时钟未开启：遗漏RCC_AHB1PeriphClockCmd开启 GPIOF 总线时钟；

2. 电平操作寄存器写错：误写 BSRRL（高电平熄灭）而非 BSRRH；

3. 引脚配置错误：结构体 Pin 参数写错，未选择 GPIO_Pin_9。

问题 2：LED 上电熄灭，无任何反应

检查硬件原理图电平逻辑，确认代码输出电平与硬件驱动逻辑匹配；核对端口是否为 GPIOF。

九、学习总结

1. STM32 标准库所有外设遵循统一四步开发流程：开时钟→定义结构体→配置参数→初始化；

2. GPIO 点灯核心要点：先查阅原理图确认引脚编号、高低电平点亮逻辑、对应总线时钟；

3. 推挽输出模式驱动能力强，适合 LED、蜂鸣器等普通外设；

4. BSRR 寄存器直接操作寄存器底层，执行效率高于库函数GPIO_SetBits/GPIO_ResetBits；

5. GPIO 是 STM32 所有外设的基础，掌握本次点灯配置逻辑后，可快速上手按键、蜂鸣器等 IO 类外设开发。
