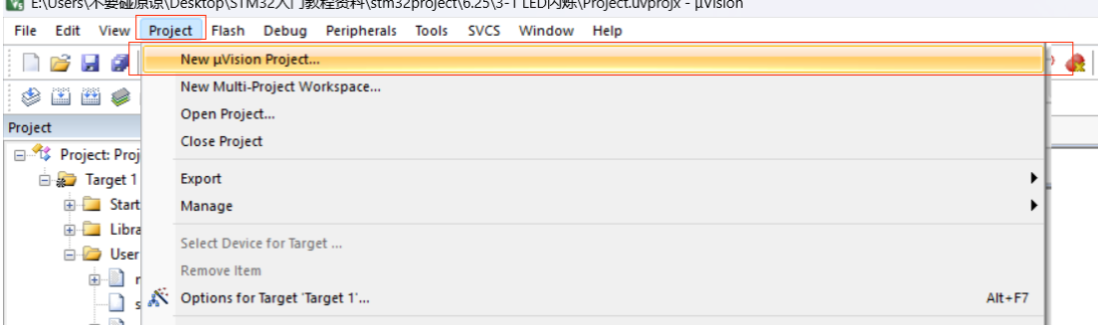

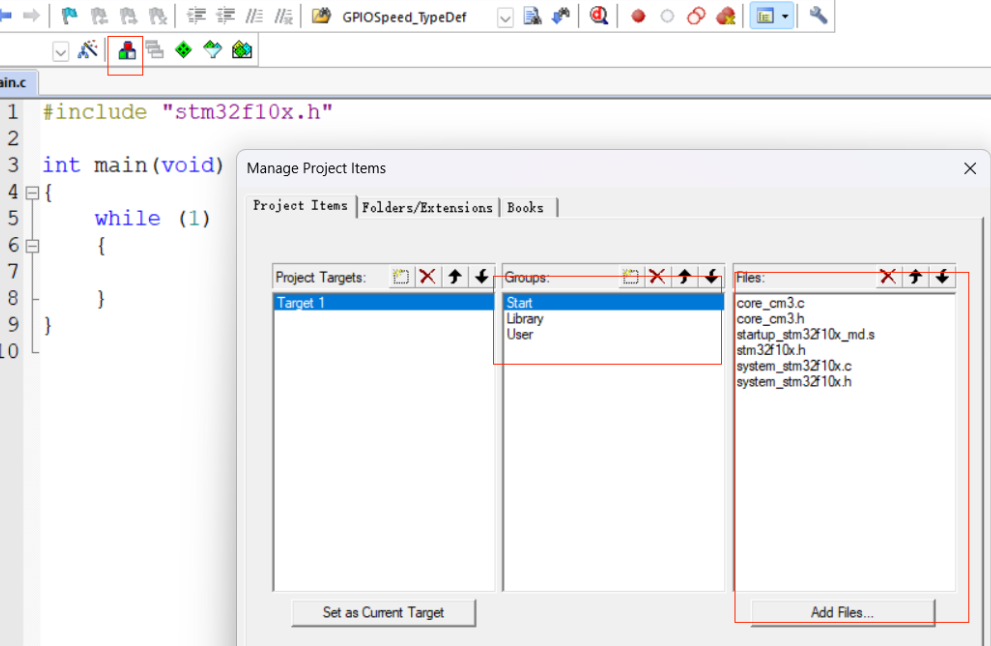

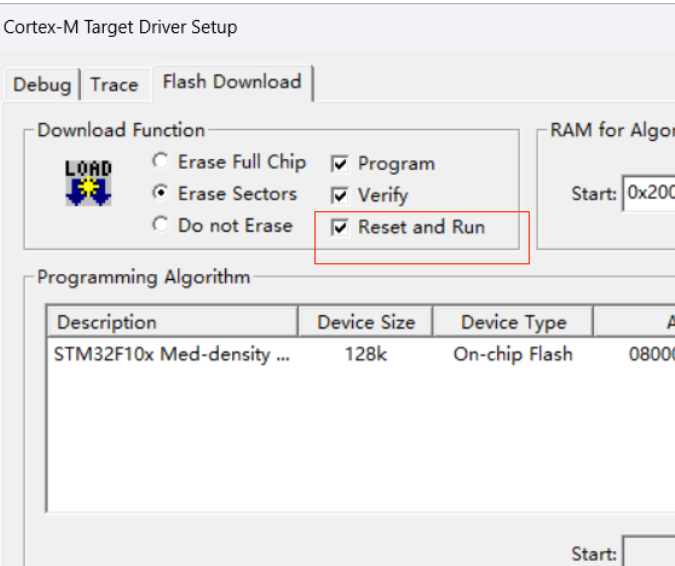

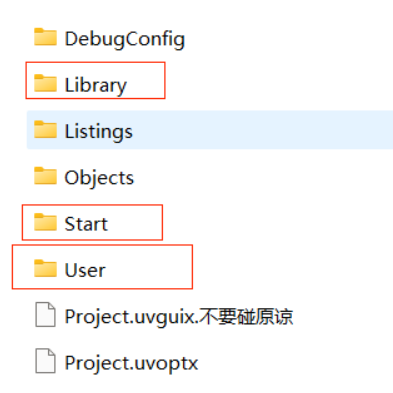

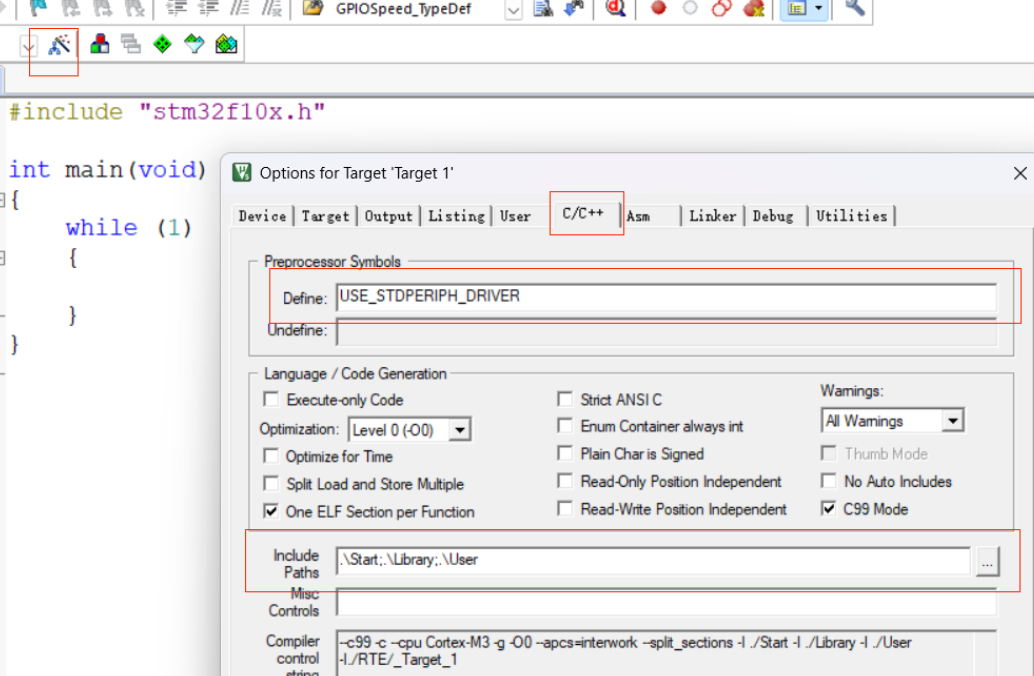

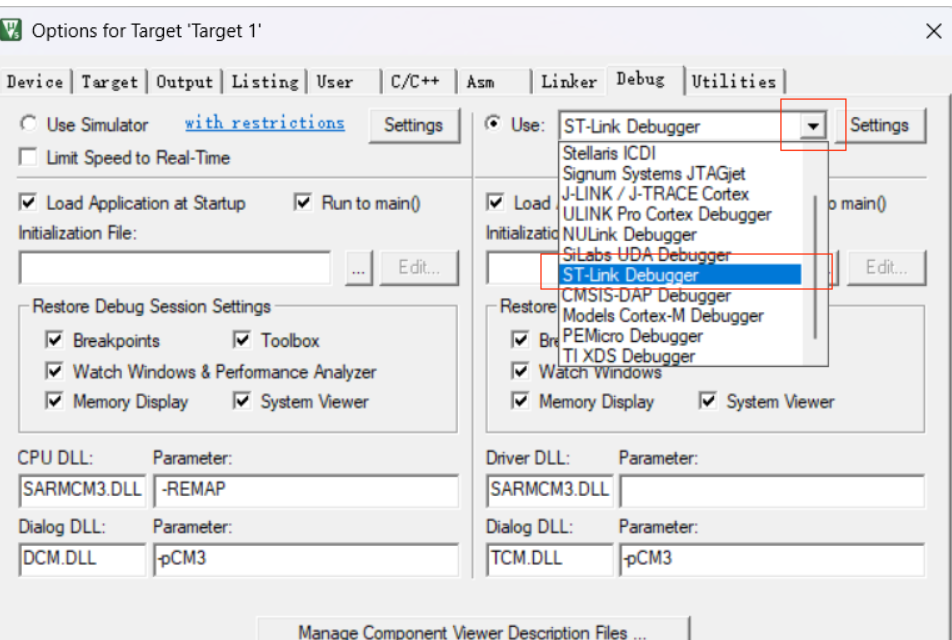

新建工程步骤

在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述

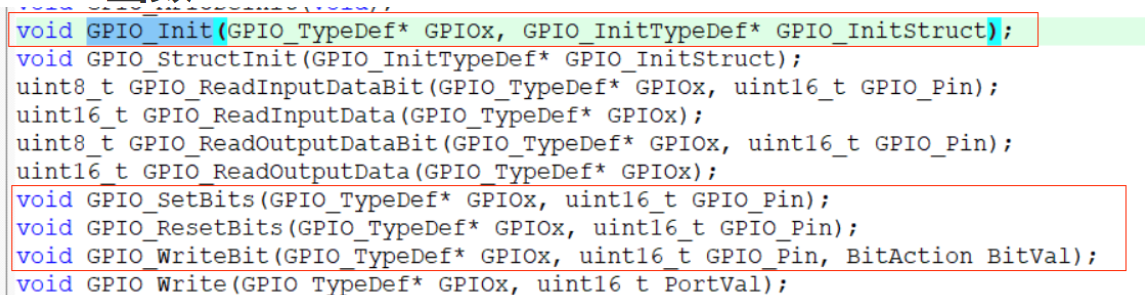

GPIO函数在这里插入图片描述

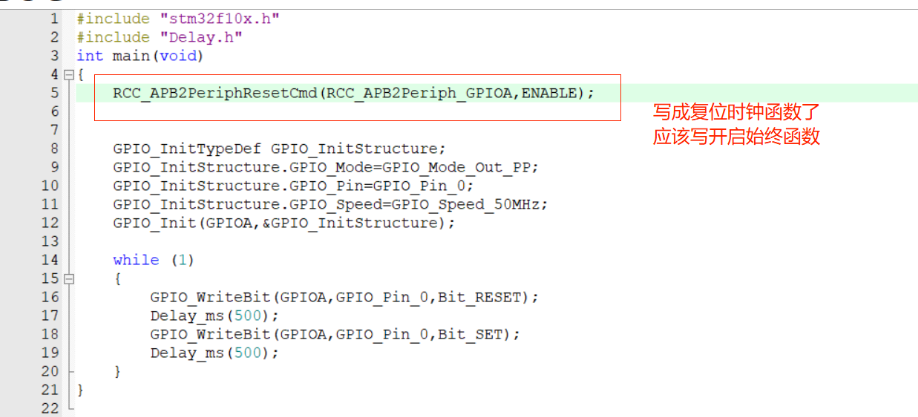

BUG

在这里插入图片描述

LED闪烁

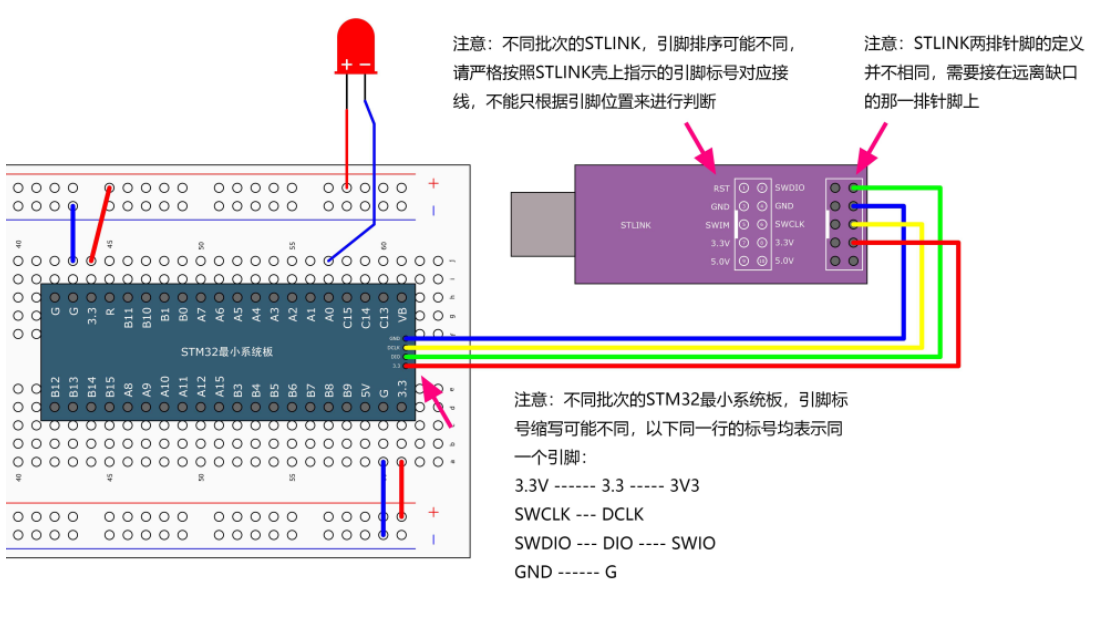

接线

在这里插入图片描述

代码部分

led闪烁
#include "stm32f10x.h"                  // Device header
#include "Delay.h"

int main(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
															//使用各个外设前必须开启时钟,否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					//定义结构体变量

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;		//GPIO模式,赋值为推挽输出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;				//GPIO引脚,赋值为第0号引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//GPIO速度,赋值为50MHz

	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将赋值后的构体变量传递给GPIO_Init函数
															//函数内部会自动根据结构体的参数配置相应寄存器
															//实现GPIOA的初始化

	/*主循环,循环体内的代码会一直循环执行*/
	while (1)
	{
		/*设置PA0引脚的高低电平,实现LED闪烁,下面展示3种方法*/

		/*方法1:GPIO_ResetBits设置低电平,GPIO_SetBits设置高电平*/
		GPIO_ResetBits(GPIOA, GPIO_Pin_0);					//将PA0引脚设置为低电平
		Delay_ms(500);										//延时500ms
		GPIO_SetBits(GPIOA, GPIO_Pin_0);					//将PA0引脚设置为高电平
		Delay_ms(500);										//延时500ms

		/*方法2:GPIO_WriteBit设置低/高电平,由Bit_RESET/Bit_SET指定*/
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);		//将PA0引脚设置为低电平
		Delay_ms(500);										//延时500ms
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);			//将PA0引脚设置为高电平
		Delay_ms(500);										//延时500ms

		/*方法3:GPIO_WriteBit设置低/高电平,由数据0/1指定,数据需要强转为BitAction类型*/
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)0);		//将PA0引脚设置为低电平
		Delay_ms(500);										//延时500ms
		GPIO_WriteBit(GPIOA, GPIO_Pin_0, (BitAction)1);		//将PA0引脚设置为高电平
		Delay_ms(500);										//延时500ms
	}
}

led流水灯

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;				//GPIO引脚,赋值为所有引脚
/*使用GPIO_Write,同时设置GPIOA所有引脚的高低电平,实现LED流水灯*/
		GPIO_Write(GPIOA, ~0x0001);	//0000 0000 0000 0001,PA0引脚为低电平,其他引脚均为高电平,注意数据有按位取反
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0002);	//0000 0000 0000 0010,PA1引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0004);	//0000 0000 0000 0100,PA2引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0008);	//0000 0000 0000 1000,PA3引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0010);	//0000 0000 0001 0000,PA4引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0020);	//0000 0000 0010 0000,PA5引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0040);	//0000 0000 0100 0000,PA6引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
		GPIO_Write(GPIOA, ~0x0080);	//0000 0000 1000 0000,PA7引脚为低电平,其他引脚均为高电平
		Delay_ms(100);				//延时100ms
