一、IWDG 简介

1、什么是 IWDG

IWDG（Independent Watchdog，独立看门狗）：
  STM32 内置的独立硬件容错外设，用于解决程序死机、跑飞、卡死问题。
核心机制：
  硬件自动倒计时，若程序长时间不喂狗（刷新倒计时），系统判定程序异常，自动复位单片机，让设备恢复正常运行。

2、看门狗分类

IWDG 独立看门狗：依靠内部 LSI 时钟，独立工作，不受系统死机影响，可靠性极高。
WWDG 窗口看门狗：依靠系统总线时钟，有窗口时间限制，可检测程序跑飞、异常喂狗。

3、IWDG 核心特点

完全独立运行：时钟源自内部 LSI（40KHz），不依赖系统主时钟。
不死机监控：即使系统总线卡死、主循环死机，IWDG 依旧正常计数。
硬件自动复位，无需软件干预。
超低功耗，全程硬件自主运行。
适用于工业设备、无人值守设备，防止设备卡死宕机。

4、核心作用

防止程序死循环、数组越界、硬件干扰导致死机。
无人值守设备自动故障恢复。
提高产品稳定性、抗干扰能力（工业设备必备）。

二、IWDG 模块详解

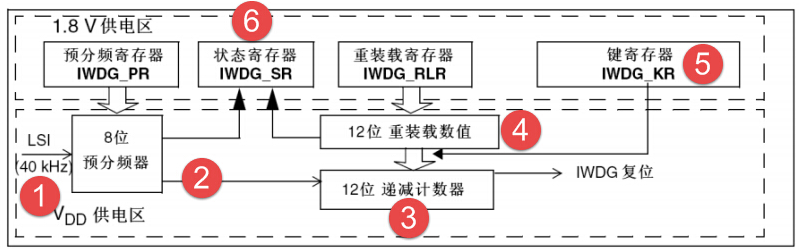

1、IWDG功能框图

  

① LSI 内部低速时钟源

时钟频率：典型 40kHz，独立 RC 振荡，不受 HSE/HSI 主时钟失效影响。
供电分区：虚线框分为 VDD 供电区（数字逻辑）与 1.8V 独立供电区（寄存器模拟单元）；
即使 MCU 主电源异常，LSI 与看门狗核心仍可维持工作。
作用：给预分频器提供基础计数时钟。

② 8 位预分频器（寄存器 IWGD_PR 控制）

输入 40kHz 原始时钟，通过预分频寄存器配置分频系数：4/8/16/32/64/128/256；
输出分频后时钟给 12 位递减计数器，决定计数器递减速度；
分频越大，计数器递减越慢，看门狗溢出复位时间越长。

③ 12 位递减计数器

计数范围：0 ~ 4095；
工作逻辑：每个分频时钟脉冲数值 - 1；
临界逻辑：计数器递减到 0 时，硬件直接输出 IWDG 系统复位信号，重启 MCU；
喂狗机制：写入重装值可重新填充计数器，避免归零复位。

④ 12 位重装寄存器 IWGD_RLR

存储喂狗时写入的重装初值（0~4095）；
每次执行喂狗操作（写键寄存器 0xAAAA），会把 RLR 内数值加载到递减计数器，重置计数倒计时。

⑤ 键寄存器 IWGD_KR（核心操作寄存器）

软件操作看门狗唯一入口，写入不同密钥实现 3 种功能：
0xCCCC：开启 IWDG，计数器立刻开始递减；
0xAAAA：喂狗，将 RLR 值重载到计数器，刷新倒计时；
0x5555：解除 PR、RLR 寄存器写保护，允许修改分频与重装初值；
其他数值：无任何作用，保护寄存器防止误写。

⑥ 状态寄存器 IWGD_SR

仅 2 个只读标志位，用于等待硬件操作完成：
  RVU：RLR 寄存器更新完成标志；
  PVU：PR 预分频寄存器更新完成标志；
修改分频 / 重装值后，必须轮询等待对应标志清零，才算写入生效。

2、IWDG 完整工作流程

1.上电，LSI 输出 40kHz 时钟进入预分频器；
2.软件向IWGD_KR写入0xCCCC，启动看门狗计数器递减；
3.如需修改分频 / 溢出时间：先写0x5555解锁 → 修改PR/RLR → 等待SR标志位就绪；
4.程序正常运行时，定时向IWGD_KR写入0xAAAA喂狗，计数器重新加载 RLR 数值；
5.若程序死机、卡死，未及时喂狗，12 位计数器递减至 0 → 硬件产生 IWDG 复位，MCU 重启。

3、IWDG 工作原理

内部LSI时钟源 → 预分频器 → 递减计数器 → 计数为0触发系统复位 → 正常喂狗重载计数值，阻止复位。
IWDG 是递减计数器，启动后计数器不断减1，减到0时立即复位单片机。程序需要在超时时间内定期执行「喂狗」操作，重置计数器数值。

4、核心寄存器（底层原理）

KR 关键字寄存器：写入0x5555解锁配置；写入0xAAAA喂狗重载；写入0xCCCC启动看门狗。
PR 预分频寄存器：设置时钟分频，决定计数速度。
RLR 重装载寄存器：设置倒计时最大值，决定超时时间。
SR 状态寄存器：等待配置就绪标志。

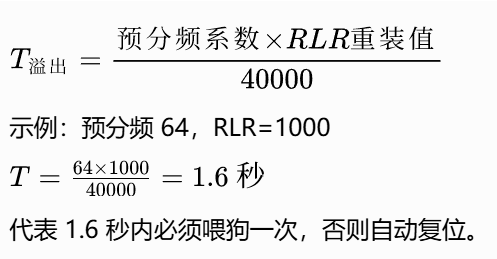

5、超时时间计算公式

LSI 典型时钟：40KHz。
  

超时时间 T = (预分频系数 × 重装载值) / 40000。
工程常用配置：分频64、重装载值625 → 超时1s，需1s内至少喂狗一次。

三、CubeMX 标准 IWDG 配置步骤

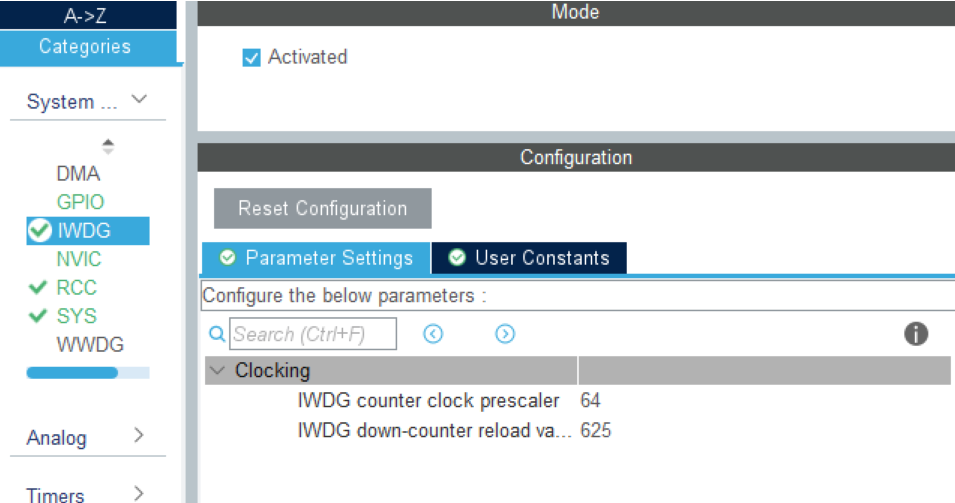

1、基础配置流程

  

打开 System Core → IWDG。
  勾选 Activate 。
配置预分频系数、重装载值，设置超时时间。
  Prescaler：64分频
  Counter Reload Value：625
  超时时间：1000ms。
无需配置中断、无需配置引脚。

2、配置注意事项

IWDG 一旦启动无法关闭，只能复位关闭。
喂狗间隔必须小于超时时间，否则设备频繁复位。
LSI时钟无需外部晶振，内部自动开启。

四、编程模块

1、IWDG 硬件整体结构

内部LSI时钟源 → 预分频模块 → 递减计数器 → 重载寄存器 → 控制寄存器 → 复位输出单元。

2、IWDG 结构体

	IWDG_HandleTypeDef：IWDG 顶层句柄（外设总控制器）。
		全局外设句柄，绑定寄存器基地址、初始化参数、运行状态、互斥锁。
		typedef struct
		{
		  IWDG_TypeDef        *Instance;    // IWDG寄存器基地址：IWDG
		  IWDG_InitTypeDef    Init;         // 看门狗配置参数（分频+重装值）
		  HAL_LockTypeDef     Lock;         // 多任务互斥锁，防止并发操作冲突
		  __IO uint32_t       State;        // IWDG运行状态机
		  __IO uint32_t       ErrorCode;    // 错误标志位
		} IWDG_HandleTypeDef;
	IWDG_InitTypeDef：看门狗初始化配置（预分频、重装值，对应 PR/RLR 寄存器）。
		对应框图预分频器、重装计数器，CubeMX 直接填充此结构体。
		typedef struct
		{
		  uint32_t Prescaler;  // 预分频系数（控制计数器递减速度，PR寄存器）
		  uint32_t Reload;     // 12位重装计数值（0~4095，RLR寄存器）
		} IWDG_InitTypeDef;

3、HAL_IWDG_API

HAL_IWDG

HAL API	对应模块	底层硬件操作
HAL_IWDG_Init	PR、RLR、KR、SR	解锁→写分频 / 重装值→启动计数器。
HAL_IWDG_Refresh	计数器、KR	写入 0xAAAA，重载计数初值。
HAL_IWDG_GetState	软件句柄 State 成员	读取软件运行状态标记。
HAL_IWDG_GetError	软件句柄 ErrorCode 成员	获取寄存器写入超时故障。
HAL_IWDG_MspInit	LSI 时钟源	开启 40kHz 内部 RC 振荡时钟。

五、IWDG 应用实例

1、正常喂狗

	配置1秒超时，主循环持续喂狗，设备永不复位。
	CubeMX配置同上（三）。
	#include "main.h"
	#include "iwdg.h"

	int main(void)
	{
	  HAL_Init();
	  SystemClock_Config();
	  MX_IWDG_Init(); // 初始化并启动IWDG，1秒超时

	  while (1)
	  {
	    // 模拟业务逻辑（500ms处理一次任务，小于1秒超时，安全）
	    HAL_Delay(500);

	    // 正常喂狗，重置倒计时，永远不会触发复位
	    HAL_IWDG_Refresh(&hiwdg);
	  }
	}

2、模拟程序死机复位

	屏蔽喂狗代码，1秒后自动复位，验证看门狗功能。
		CubeMX配置同上（三）。
		代码同上，将喂狗代码屏蔽。
	复位标志判断代码：
		重启后读取 RCC 复位标志，区分是看门狗复位还是上电复位：
		void Check_Reset_Source(void)
		{
		  if(__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST) != RESET)
		  {
		    // 本次重启由独立看门狗溢出复位产生
		    __HAL_RCC_CLEAR_RESET_FLAGS(); // 清除复位标志
		  }
		  else if(__HAL_RCC_GET_FLAG(RCC_FLAG_PORRST) != RESET)
		  {
		    // 上电/掉电复位
		    __HAL_RCC_CLEAR_RESET_FLAGS();
		  }
		}
		在main开头调用Check_Reset_Source()，可确认本次重启是 IWDG 看门狗导致。

3、定时器定时喂狗（工程常用）

避免主循环卡死导致不喂狗，使用定时器中断固定喂狗，稳定性最高。

1.参数配置

IWDG：预分频 64，重装值 625，溢出超时 1s（超过 1s 未喂狗自动复位）。
TIM 基础定时器（TIM7，无外部引脚占用）：
  APB1 时钟 72MHz，预分频 71，重载 4999。
  计数时钟 = 72M/(71+1) = 1MHz。
  中断周期 = (4999+1)/1MHz = 5ms × 100 次计数 = 500ms 中断一次喂狗。

2.CubeMX 完整配置

IWDG 配置：
  Prescaler divider：64。
  Counter reload value：625。
  开启 LSI 时钟。
TIM7 定时器配置：
  开启 TIM7。
    勾选Activated。

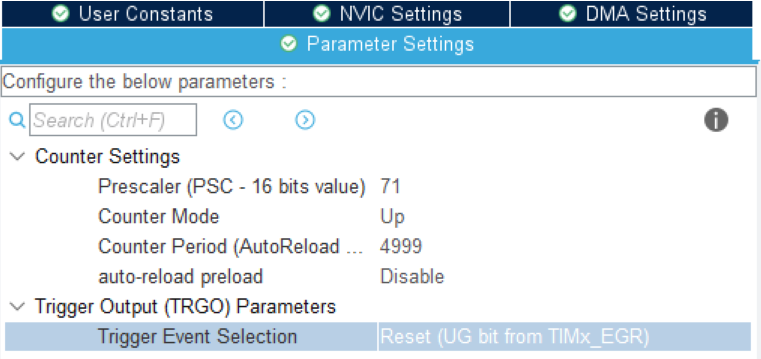

  Parameter Settings：
    

    Prescaler：71
    Counter Period：4999
    Counter Mode：Up

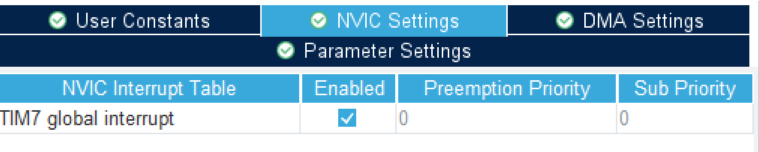

NVIC 设置：
  

  勾选 TIM7 global interrupt，配置中断优先级（低于业务中断，高于硬件故障中断）
  DMA 全部关闭，仅使用更新中断。

3.定时器中断服务函数 + 喂狗逻辑

		stm32f1xx_it.c
		#include "main.h"
		extern TIM_HandleTypeDef htim7;
		extern IWDG_HandleTypeDef hiwdg;

		// TIM7更新中断入口
		void TIM7_IRQHandler(void)
		{
		  HAL_TIM_IRQHandler(&htim7);
		}

		// 定时器更新中断回调，每500ms自动执行喂狗
		void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)
		{
		  if(htim->Instance == TIM7)
		  {
		    // 定时喂狗，独立于主循环运行
		    HAL_IWDG_Refresh(&hiwdg);
		  }
		}

4.主函数

		#include "main.h"
		#include "iwdg.h"
		#include "tim.h"

		int main(void)
		{
		  HAL_Init();
		  SystemClock_Config();
		  MX_IWDG_Init();
		  MX_TIM7_Init();

		  // 启动TIM7更新中断，500ms定时喂狗
		  HAL_TIM_Base_Start_IT(&htim7);

		  while (1)
		  {
		    // 模拟超长阻塞业务、死循环，不会触发看门狗复位
		    HAL_Delay(2000);
		    // 此处即使屏蔽所有喂狗代码，定时器中断依然自动喂狗
		  }
		}

六、IWDG 核心要点与避坑大全

1、核心知识点

IWDG 独立看门狗，基于内部LSI时钟，完全独立于系统。
核心机制：递减计数，倒计时结束自动复位单片机。
必须在超时时间内定期喂狗，否则设备复位。
IWDG启动后不可关闭，只能断电/复位关闭。
适用无人值守、工业设备，提升死机自愈能力。

2、高频坑点

喂狗间隔大于超时时间，导致设备频繁莫名复位。
主循环卡死、阻塞延时过长，来不及喂狗触发复位。
在中断中长时间阻塞，导致主循环无法喂狗。
忘记初始化直接调用喂狗函数，程序报错死机。
LSI时钟漂移，实际超时时间与理论值有偏差。

3、工程最佳实践

禁止主循环喂狗：主循环卡死会导致不喂狗。
统一使用定时器中断定时喂狗，稳定性拉满。
超时时间预留充足余量，避免时钟漂移误复位。
初始化放在程序最开头，尽早启动监控。

4、IWDG 与 WWDG 核心区别（面试必问）

IWDG：独立LSI时钟、无窗口、纯超时复位、可靠性高。
WWDG：系统时钟、有窗口、可检测异常喂狗、功能更强。

5、面试一句话总结

IWDG独立看门狗是基于内部LSI时钟的硬件容错外设，独立于系统运行，通过递减倒计时机制监控程序运行，超时未喂狗则自动复位单片机，解决程序死机、跑飞问题，广泛用于工业无人值守设备提升稳定性。

七、全篇总结

IWDG 是嵌入式程序容错、故障自愈的核心外设，配置简单、可靠性极高，是所有工业产品、智能设备、无人值守项目的标配功能。
掌握IWDG原理、CubeMX配置、定时喂狗机制，即可彻底解决设备死机卡死问题，大幅提升项目稳定性。
