短文标题：SysTick：内核自带“心跳”，HAL_Delay和RTOS都靠它

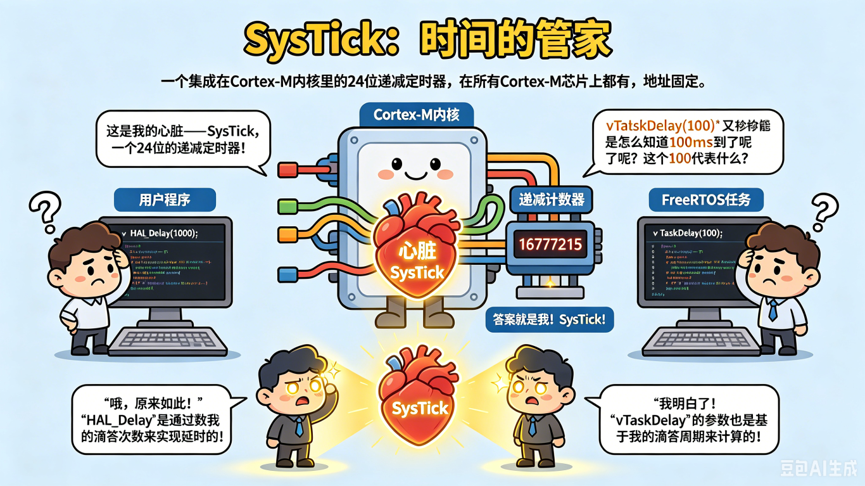

你有没有想过一个问题：HAL_Delay(1000)为什么能延时1秒？FreeRTOS的vTaskDelay(100)又是怎么知道100ms到了？答案：SysTick。 一个集成在Cortex-M内核里的24位递减定时器，在所有Cortex-M芯片上都有，地址固定。

SysTick的三个寄存器（CMSIS定义）

配置方法：

SysTick_Config(SystemCoreClock / 1000);  // 每1ms中断一次

为HAL_Delay提供“心跳”

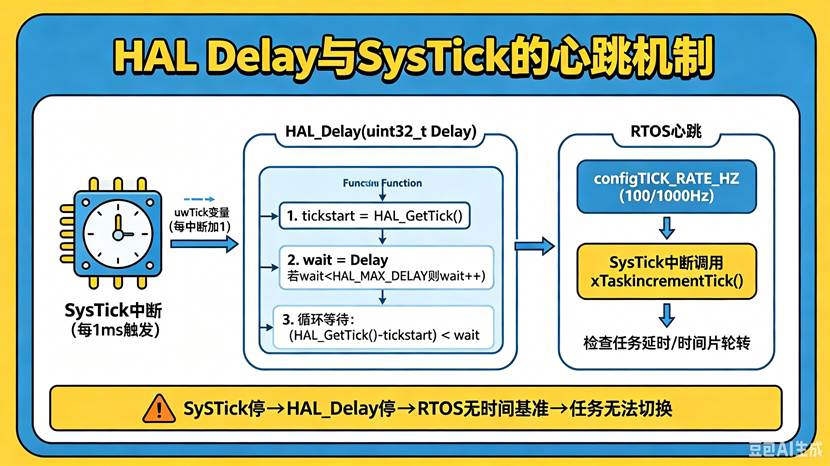

HAL_Delay的底层是uwTick变量，由SysTick中断每1ms加1。

__weak void HAL_Delay(uint32_t Delay)

{

    uint32_t tickstart = HAL_GetTick();

    uint32_t wait = Delay;

    if (wait < HAL_MAX_DELAY) wait++;  // 补偿一个tick

    while ((HAL_GetTick() - tickstart) < wait);

}

SysTick停，HAL_Delay就停。 调试时在SysTick中断设断点会导致时间停滞。RTOS的心跳，FreeRTOS的configTICK_RATE_HZ（通常100或1000Hz）对应SysTick的中断频率。SysTick中断里调用xTaskIncrementTick()，检查任务延时、时间片轮转等。没有SysTick，RTOS就没有时间基准，任务无法切换。

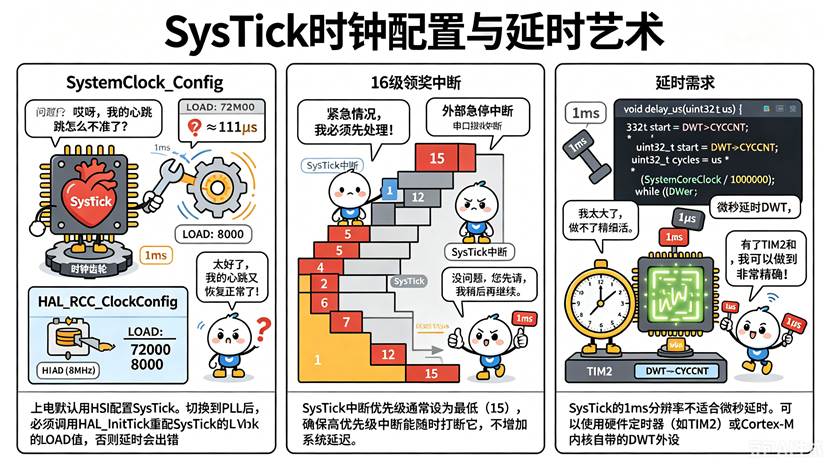

时钟频率改变后必须重配SysTick，上电默认用HSI（8MHz）配置SysTick。执行SystemClock_Config切换到PLL（72MHz）后，SystemCoreClock更新为72000000，但SysTick的LOAD值仍是8000。72MHz下8000个时钟周期≈111μs，不是1ms。HAL_RCC_ClockConfig会自动调用HAL_InitTick重配SysTick，手动改时钟时别忘调用。

SysTick中断优先级，SysTick中断优先级通常设为最低（15），确保高优先级中断（串口接收、外部急停）能随时打断SysTick，不增加中断延迟。FreeRTOS的最低优先级可设为configLIBRARY_LOWEST_INTERRUPT_PRIORITY，SysTick设为此值。

微秒延时的替代方案，SysTick的1ms分辨率不适合微秒延时。方案：

1. 硬件定时器（TIM2）：微秒级PWM或单脉冲模式
2. DWT外设（Cortex-M内核自带）：DWT->CYCCNT 72MHz下1 tick≈13.9ns

void delay_us(uint32_t us) {

    uint32_t start = DWT->CYCCNT;

    uint32_t cycles = us * (SystemCoreClock / 1000000);

    while ((DWT->CYCCNT - start) < cycles);

}

这个故事的启示，SysTick不是“又一个定时器”，它是系统软件的时间基石。HAL_Delay、RTOS、软件定时器都依赖它的心跳。没有SysTick，STM32的软件生态会塌掉一半。

写在最后，SysTick不起眼，但它是整个嵌入式软件的“脉搏”。HAL_Delay靠它，RTOS靠它，软件定时器靠它。一个1ms的心跳，撑起整个系统的时间线。

（本文灵感源于于振南《新概念ARM32单片机》教程第6.1节、第6.2节、第6.3节。）
