单片机  ：STM32F407
开发板：DMF407电机开发板
平台：keil   V5.31

HSE 为8MHZ
HSI为16MHZ

主函数

void lwip_test_ui(uint8_t mode)
{
    uint8_t speed;
    uint8_t buf[30];

    if(mode & 1<< 0)
    {
        lcd_show_string(6, 10, 200, 32, 32, "STM32", DARKBLUE);
        lcd_show_string(6, 40, lcddev.width, 24, 24, "lwIP WebServer Test", DARKBLUE);
        lcd_show_string(6, 70, 200, 16, 16, "ATOM@ALIENTEK", DARKBLUE);
    }

    if(mode & 1 << 1)
    {
        lcd_show_string(6, 110, 200, 16, 16, "lwIP Init Successed", MAGENTA);

        if(g_lwipdev.dhcpstatus == 2)
        {
            sprintf((char*)buf,"DHCP IP:%d.%d.%d.%d",g_lwipdev.ip[0],g_lwipdev.ip[1],g_lwipdev.ip[2],g_lwipdev.ip[3]);      /* 显示动态IP地址 */
        }
        else
        {
            sprintf((char*)buf,"Static IP:%d.%d.%d.%d",g_lwipdev.ip[0],g_lwipdev.ip[1],g_lwipdev.ip[2],g_lwipdev.ip[3]);    /* 打印静态IP地址 */
        }

        lcd_show_string(6, 130, 200, 16, 16, (char*)buf, MAGENTA);

        speed = ethernet_chip_get_speed();                                                                                  /* 得到网速 */

        if(speed)
        {
            lcd_show_string(6, 150, 200, 16, 16, "Ethernet Speed:100M", MAGENTA);
        }
        else
        {
            lcd_show_string(6, 150, 200, 16, 16, "Ethernet Speed:10M", MAGENTA);
        }
    }
}

int main(void)
{
    uint8_t t;

    HAL_Init();                         /* 初始化HAL库 */
    sys_stm32_clock_init(336, 8, 2, 7); /* 设置时钟,168Mhz */
    delay_init(168);                    /* 延时初始化 */
    usart_init(115200);                 /* 串口初始化为115200 */
    usmart_dev.init(84);                /* 初始化USMART */
    led_init();                         /* 初始化LED */
    lcd_init();                         /* 初始化LCD */
    key_init();                         /* 初始化按键 */
    beep_init();                        /* 初始化蜂鸣器 */
    rtc_init();                         /* 初始化RTC */
    adc_init();                         /* 初始化ADC */

    my_mem_init(SRAMIN);                /* 初始化内部SRAM内存池 */
    my_mem_init(SRAMCCM);               /* 初始化内部SRAMCCM内存池 */

    lwip_test_ui(1);                    /* 加载前半部分UI */

    lcd_show_string(6, 110, 200, 16, 16, "lwIP Init !!", BLUE);

    while (lwip_comm_init() != 0)
    {
        lcd_show_string(6, 110, 200, 16, 16, "lwIP Init failed!!", BLUE);
        delay_ms(500);
        lcd_fill(6, 50, 200 + 30, 50 + 16, WHITE);
        lcd_show_string(6, 110, 200, 16, 16, "Retrying...       ", BLUE);
        delay_ms(500);
        LED1_TOGGLE();
    }

    while (!ethernet_read_phy(PHY_SR))  /* 检查MCU与PHY芯片是否通信成功 */
    {
        printf("MCU与PHY芯片通信失败，请检查电路或者源码！！！！\r\n");
    }

#if LWIP_DHCP
    lcd_show_string(6, 130, 200, 16, 16, "DHCP IP configing... ", BLUE);    /* 开始DHCP */

    while ((g_lwipdev.dhcpstatus != 2) && (g_lwipdev.dhcpstatus != 0XFF))          /* 等待DHCP获取成功/超时溢出 */
    {
        lwip_periodic_handle();
    }
#endif

    lwip_demo();                        /* lwIP程序入口 */

    lwip_test_ui(2);                    /* 加载后半部分UI */

    while (1)
    {
        lwip_periodic_handle();         /* LWIP轮询任务 */
        delay_ms(2);
        t++;

        if (t >= 200)
        {
            t = 0;
            LED0_TOGGLE();
        }
    }
}

void lwip_demo(void)
{
    /* Httpd Init */
    httpd_init();

    /* 配置SSI处理程序 */
    httpd_ssi_init();

    /* 配置CGI处理器 */
    httpd_cgi_init();
}

void
httpd_init(void)
{
  struct altcp_pcb *pcb;

#if HTTPD_USE_MEM_POOL
  LWIP_MEMPOOL_INIT(HTTPD_STATE);
#if LWIP_HTTPD_SSI
  LWIP_MEMPOOL_INIT(HTTPD_SSI_STATE);
#endif
#endif
  LWIP_DEBUGF(HTTPD_DEBUG, ("httpd_init\n"));

  /* LWIP_ASSERT_CORE_LOCKED(); is checked by tcp_new() */

  pcb = altcp_tcp_new_ip_type(IPADDR_TYPE_ANY);
  LWIP_ASSERT("httpd_init: tcp_new failed", pcb != NULL);
  httpd_init_pcb(pcb, HTTPD_SERVER_PORT);
}

void httpd_ssi_init(void)
{
    http_set_ssi_handler(SSIHandler, ppcTAGs, NUM_CONFIG_SSI_TAGS);   /* 配置SSI句柄 */
}

void httpd_cgi_init(void)
{
    http_set_cgi_handlers(ppcURLs, NUM_CONFIG_CGI_URIS);      /* 配置CGI句柄 */
}

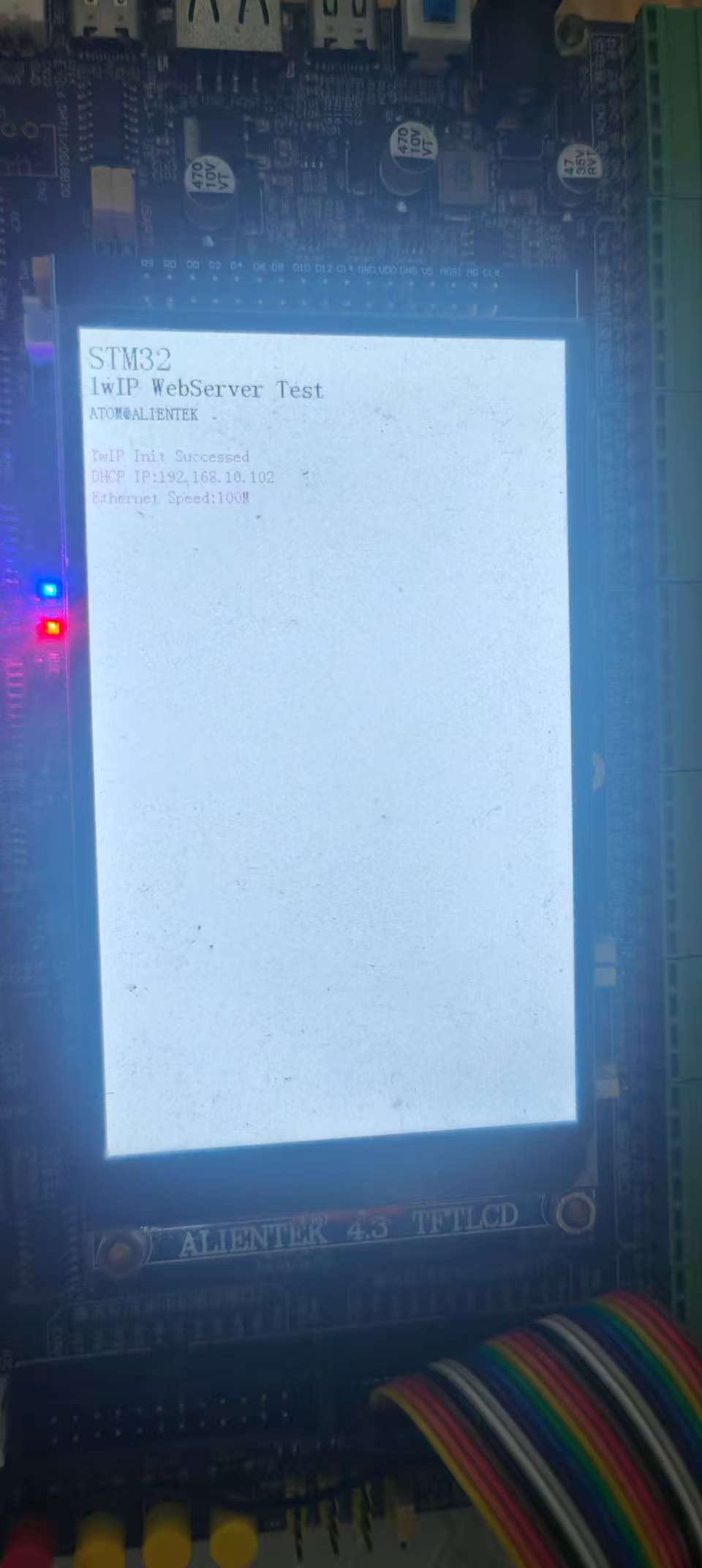

测试结果
