项目研究背景
随着嵌入式物联网技术快速普及,小型恒温加热设备在养殖培育、小型实验室、居家保温等场景得到广泛应用。传统机械式温控设备控制逻辑单一,仅能固定阈值工作,缺少手动干预模式,无法灵活切换工作状态,且大多没有可视化实时温度显示,温度阈值修改操作繁琐,控制灵活性较差。传统温控装置普遍存在模式单一、人机交互薄弱、温度数据无法直观查看等短板,难以满足多样化的使用需求。现阶段嵌入式单片机成本持续降低,STM32 系列主控芯片凭借丰富外设与稳定性能成为小型测控系统的首选硬件。本课题针对现有温控设备智能化不足、操作固化的痛点,搭建集温度采集、屏幕显示、多模式切换、阈值自定义、继电器加热输出于一体的嵌入式控制系统,兼顾自动恒温与手动启停两种工作方式,提升温控装置的实用性与灵活性,能够很好地满足小型场景下恒温加热的使用需求,具备较高的实际应用价值。
摘要
本系统以 STM32F103C8T6 单片机为核心主控单元,利用 DS18B20 数字传感器采集环境实时温度,通过 OLED 屏幕完成温度数据可视化显示。系统设计自动恒温、手动控制、阈值设置三种工作模式,使用独立按键完成模式切换与阈值增减操作。在自动模式下,当采集温度低于设定阈值时,继电器驱动加热片启动加热;手动模式可独立控制加热设备启停;阈值模式支持上下按键修改恒温临界值。本课题完成硬件电路搭建与下位机程序开发,实现温度采集、数据显示、多模式切换与恒温自动控制功能。经过实物调试,系统运行稳定,温度采集准确,模式切换流畅,能够完成预设的恒温加热控制任务,可应用于小型环境保温场景。
总体方案
-
主控硬件:STM32F103C8T6 最小系统板
选型理由:该芯片为本专业嵌入式课程常用型号,外设资源充足,开发资料丰富,成本低廉,适配本科嵌入式开发学习。作用:作为整个系统的运算核心,处理传感器采集的数据,响应按键输入,输出电平信号控制继电器通断,同时驱动 OLED 屏幕刷新数据。运行场景:作为下位机主控,统筹所有外设协同工作。
-
温度采集硬件:DS18B20 数字温度传感器
选型理由:单总线通信,接线简单,无需 AD 转换,程序开发难度低,测温精度满足本项目环境温度检测需求。作用:实时采集当前环境空气温度,将模拟温度转化为数字信号发送给单片机。运行场景:放置在待测环境中,持续向主控传输温度数据。
-
显示硬件:0.96 寸 I2C 接口 OLED 液晶屏
选型理由:I2C 通信占用 IO 口少,驱动代码成熟,屏幕功耗低,能够清晰显示字符与数字。作用:实时刷新当前温度数值、工作模式、设定阈值,实现人机可视化交互。运行场景:固定在设备面板,实时展示系统运行状态。
-
输入硬件:4 路独立轻触按键
选型理由:独立按键程序编写简单,无矩阵按键的消抖复杂问题,适合实现模式切换与数值增减。作用:按键 1 负责切换三种工作模式,按键 3、按键 4 分别完成阈值增加、减少,手动模式下按键 3 控制加热继电器启停。运行场景:作为人机输入接口,接收用户操作指令。
-
执行硬件:5V 单路继电器模块
选型理由:可通过单片机 IO 口电平控制通断,能够外接外部加热片负载,隔离强弱电保障电路安全。作用:接收单片机控制电平,接通或断开外接加热设备电源,完成加热启停动作。运行场景:驱动外部加热片实现自动恒温。
-
辅助硬件:5V 直流稳压电源
作用:为单片机、传感器、屏幕、继电器提供稳定直流供电,保障整套硬件持续稳定运行。
整体硬件架构:电源给主控与外设统一供电,DS18B20 持续采集温度并上传至 STM32,按键接收用户指令,单片机完成逻辑运算后,一方面将温度与参数发送至 OLED 屏幕显示,另一方面输出电平控制继电器开启或关闭加热设备。
核心功能
-
核心数据处理功能
功能描述:以 STM32F103C8T6 单片机为运算核心,接收 DS18B20 上传的温度原始数据,完成数据解析与数值转换,同时实时扫描按键电平信号,执行模式判断与逻辑运算,向屏幕与继电器输出对应控制指令。
实现效果:单片机不间断处理采集数据与用户操作,保障整个系统逻辑正常运转,是所有外设协同工作的控制中枢。
-
实时温度显示功能
功能描述:OLED 屏幕持续接收单片机传输的温度数据,实时刷新显示当前空气温度,同时同步展示当前工作模式、设定温度阈值。
实现效果:操作人员可以直观查看实时温度与系统参数,解决传统温控设备无可视化数据的问题,人机交互更直观。
-
环境温度采集功能
功能描述:DS18B20 传感器周期性采集环境空气温度,通过单总线协议将数字温度数据传输给单片机,保障温度数据持续更新。
实现效果:系统能够不间断获取环境温度,为自动恒温控制提供准确的数据依据,测温稳定无明显误差。
-
多模式切换功能(按键 1)
功能描述:按下第一个按键,系统循环切换自动模式、手动模式、阈值设置模式,每一次按键操作对应一次模式跳转,屏幕同步更新当前模式文字提示。
实现效果:用户可以自由切换三种工作状态,满足自动控温、手动干预、参数修改三类使用场景,提升系统灵活性。
-

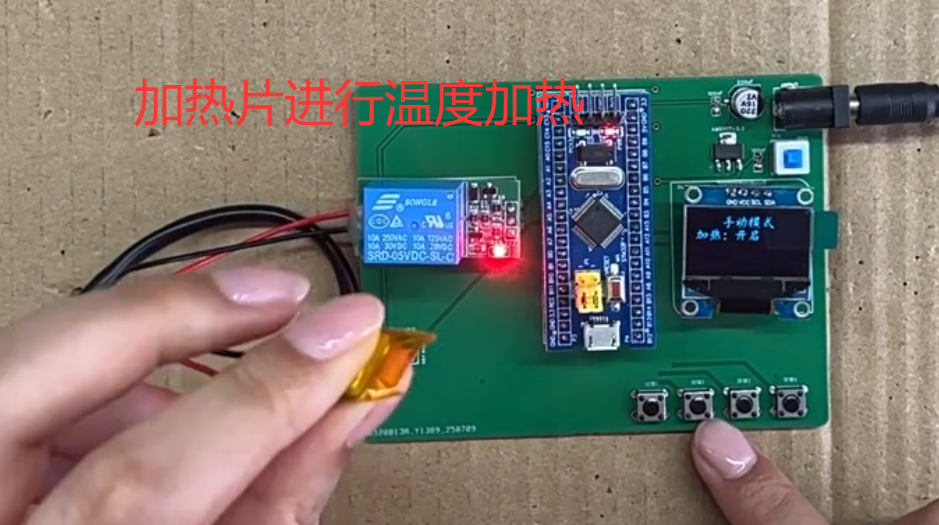

手动加热启停功能(手动模式下按键 3)
功能描述:系统处于手动模式时,按下第三个按键,继电器状态翻转,实现加热设备打开与关闭的切换,不受温度阈值限制。
实现效果:脱离自动恒温逻辑,操作人员可人为自由控制加热设备启停,适用于临时保温场景。
-

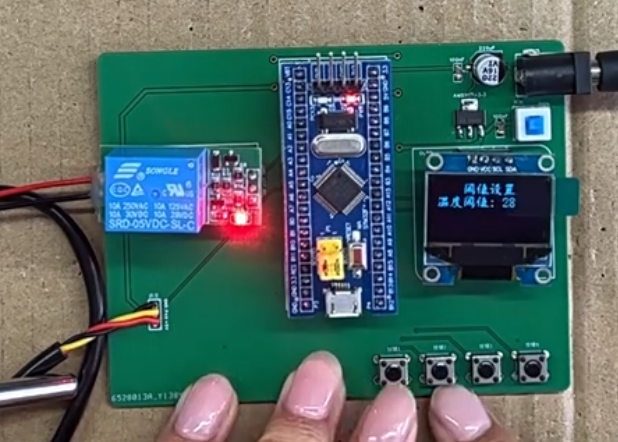

阈值参数调节功能(阈值模式下按键 3、按键 4)
功能描述:系统进入阈值设置模式后,按下按键 3 上调设定温度阈值,按下按键 4 下调阈值,修改后的数值实时同步在 OLED 屏幕上。
实现效果:用户可以自定义恒温临界温度,灵活调整自动加热的触发条件,适配不同保温需求。
-
自动恒温加热控制功能(自动模式)
功能描述:系统处于自动模式时,单片机对比实时采集温度与设定阈值,当实测温度低于阈值时,输出高电平吸合继电器,启动外接加热片进行升温;当温度高于阈值时,断开继电器停止加热。
实现效果:无需人工干预,设备自动维持环境温度不低于设定值,完成智能恒温控制。
技术路线
-
主控程序开发语言:C 语言
选型理由:嵌入式单片机开发主流编程语言,执行效率高,寄存器操作灵活,STM32 下位机开发通用语言,符合本科嵌入式课程教学内容。
用途:编写所有外设驱动、按键逻辑、温控判断、屏幕刷新的下位机代码。
-
开发软件:Keil MDK5
选型理由:STM32 单片机官方适配开发环境,编译调试工具成熟,支持程序下载与在线调试,是高校嵌入式毕设首选开发软件。
用途:完成工程创建、代码编写、程序编译,将程序烧录到 STM32 芯片中。
-
硬件电路设计软件:Altium Designer
选型理由:电子电路设计主流工具,本科电子实训常用软件,可绘制原理图与 PCB 电路板。
用途:绘制最小系统、传感器、按键、继电器的硬件电路原理图。
-
外设驱动技术:STM32 标准库函数开发
选型理由:标准库函数封装完善,无需直接操作底层寄存器,开发难度适中,适合本科生快速完成外设驱动开发。
用途:编写 DS18B20 单总线驱动、OLED 屏幕 I2C 驱动、按键扫描驱动、继电器 IO 口控制程序。
-
程序调试工具:ST-Link 下载器
选型理由:支持程序烧写与在线调试,性价比高,适配 STM32 全系列芯片。
用途:把编译完成的程序下载到单片机,同时在线监控变量数值,排查逻辑 bug。
-
实物测试工具:数字万用表
用途:测量硬件电路电压、通断,排查接线故障,保障硬件电路正常通电运行。
-
文档绘图工具:Visio
用途:绘制系统整体硬件架构图、程序流程图,用于毕业设计文档配图。

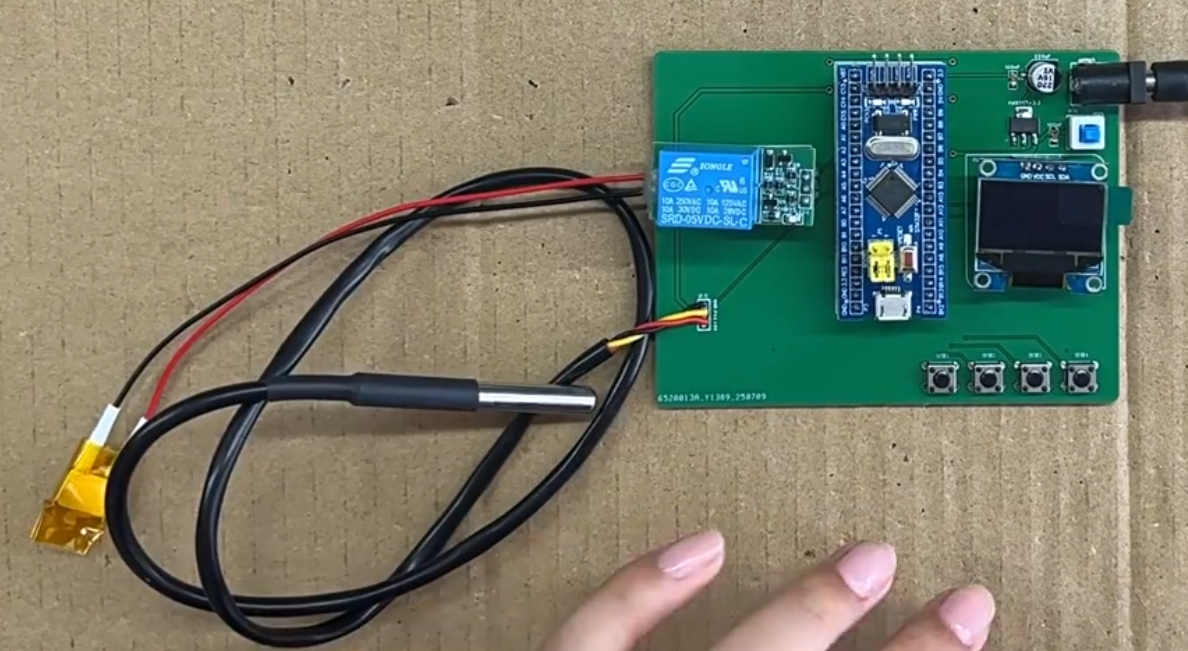

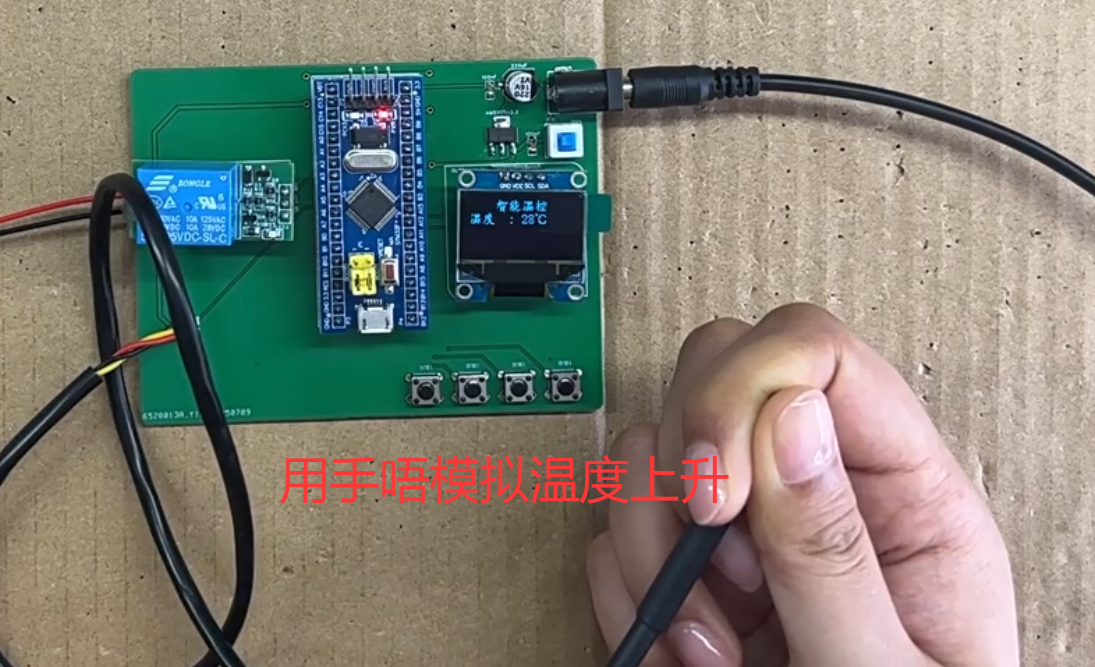

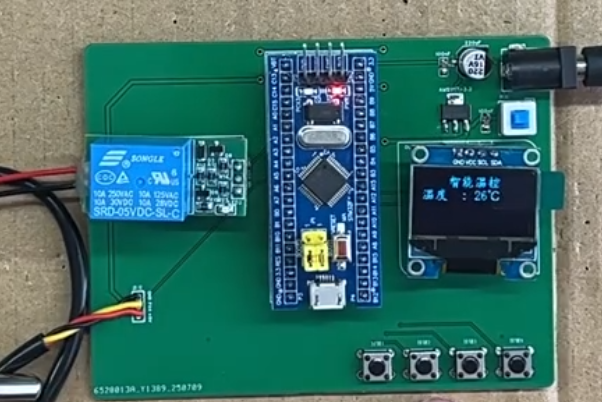

项目演示
