STM32H743 的AXI 是 64 位高速主干总线，属于 D1 高性能域的核心总线矩阵，核心作用是对接 CPU、高速存储和大带宽外设，本身不直接落在 Block2 外设寄存器区。

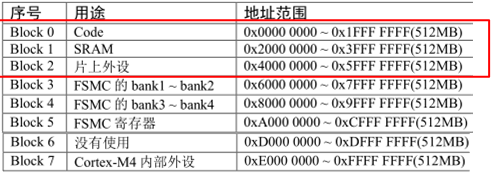

先贴一张总的地址图：

Block2（地址范围 0x40000000 ~ 0x5FFFFFFF）存放的是所有外设的控制寄存器，全部由 AHB/APB 总线挂载；AXI 总线通过AHB3 总线桥延伸出 D1 域外设接口，这部分寄存器才落入 Block2 地址空间。

简单类比：

• AXI = 城市高速主干道（64 位宽，承载大流量数据）
• AHB = 城市片区主干道（32 位宽，对接外设片区）
• APB = 社区支路（32 位宽，对接单个外设）
• Block2 = 所有外设的 “寄存器办公区”，全部通过 AHB/APB 接入，AXI 不直接进入，仅通过 AHB3 桥连通。

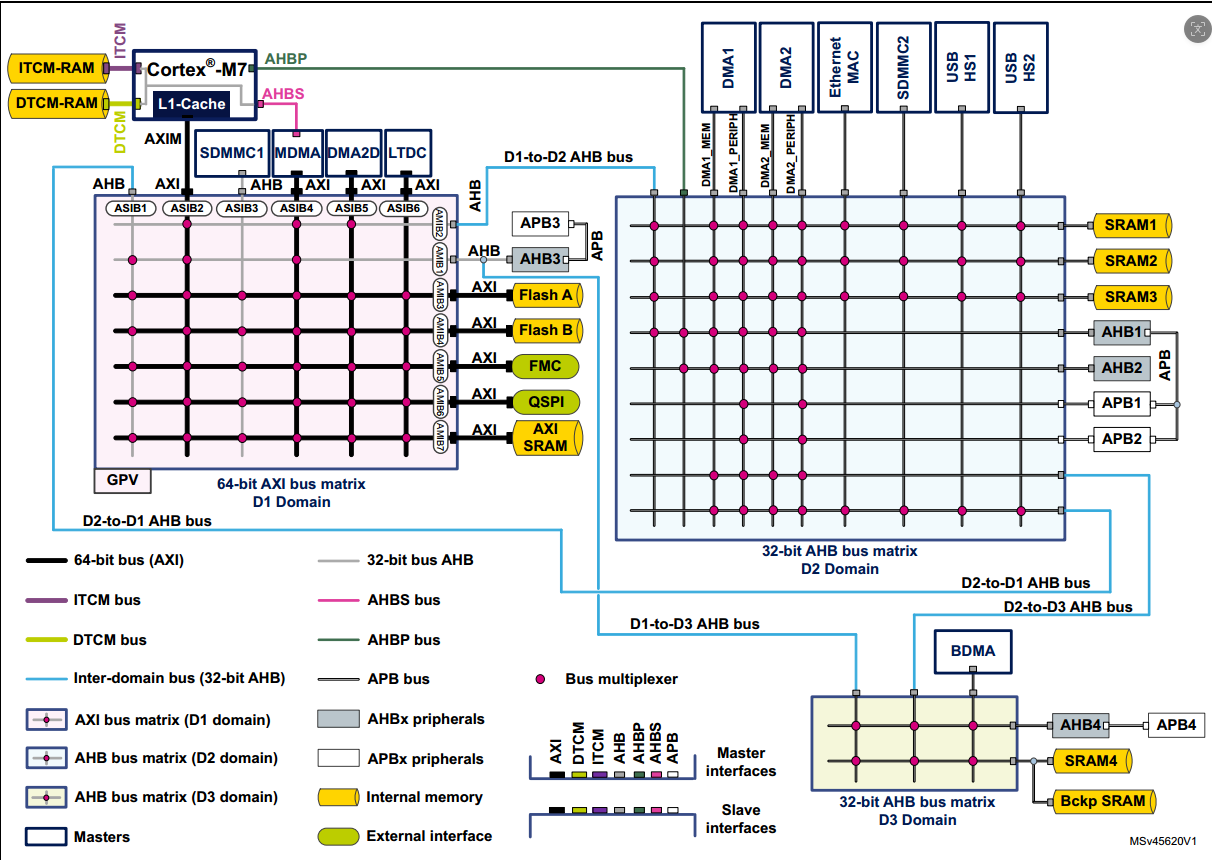

二、STM32H743 完整总线体系（三层架构）

第一层：内核级高速总线（D1 域，CPU 直连）

这一层性能最高，用于核心存储与高速数据交互，其中 TCM 总线与 CPU 同频，AXI 总线为系统主干。

1. TCM 紧耦合内存总线

• 位宽：64 位
• 速度：与 CPU 同频（最高 400MHz），零等待周期
• 挂载资源：
  • ITCM RAM：64KB 指令专用内存，映射地址 0x00000000
  • DTCM RAM：128KB 数据专用内存，映射地址 0x20000000 起始
• 特点：CPU 直接访问，不经过总线矩阵，延迟最低；通用 DMA 无法访问，仅 CPU 可用。

2. AXI 总线矩阵（系统核心主干）

• 位宽：64 位
• 最高频率：200MHz（CPU 主频的 1/2）
• 所属域：D1 高性能域
• 主设备（可发起读写的单元）：Cortex-M7 内核（AXIM 接口）、MDMA 高性能 DMA、DMA2D 图形加速、LTDC 显示控制器、SDMMC1、D2 域跨域 AHB 接口
• 从设备（被访问的存储 / 接口）：
  1. 片内 Flash（2MB 双 Bank）：地址 0x08000000 起（Block0 代码区）
  2. AXI SRAM（512KB）：地址 0x24000000 起（Block1 内存区）
  3. FMC 外部存储控制器：数据区地址 0x60000000 起（Block3 外部存储区）
  4. QSPI 外部 Flash 接口：数据区地址 0x90000000 起（Block3 外部存储区）
  5. AHB3 总线桥：通往 Block2 外设区的 D1 域外设（0x50000000 地址段）

第二层：系统级 AHB 总线（32 位，全部落在 Block2 范围内）

共 4 组 AHB 总线，分属三个电源域，是 Block2 外设区的主干总线，全部映射在 Block2 地址空间内：

第三层：外设级 APB 总线（低速寄存器总线，全部在 Block2 内）

共 4 组 APB 总线，由对应 AHB 总线桥接而来，是外设寄存器的最终挂载总线，速率更低，适配低速外设：

三、关键补充说明

1. 跨域访问规则 三个电源域的总线通过跨域桥连接，比如 D2 域的 DMA 可以通过 D2→D1 AHB 桥访问 AXI 总线上的 SRAM/Flash，但会产生额外延迟，且带宽受限。

2. 与 STM32F4 的核心差异 F4 仅 1 组总线矩阵、2 路 AHB+2 路 APB；H7 为提升并发、降低功耗，拆为 3 个独立总线矩阵（1 个 AXI + 2 个 AHB），总线数量翻倍，不同域可独立开关时钟，同时支持多个 DMA、外设并行工作，无总线争抢。

3. Block2 的完整对应关系 你之前看到的 Block2 区间，完整对应上面所有 AHB+APB 外设的控制寄存器；AXI 本身不在这个区间，仅其延伸出的 AHB3/APB3 外设寄存器落在 Block2 的高位地址段。
