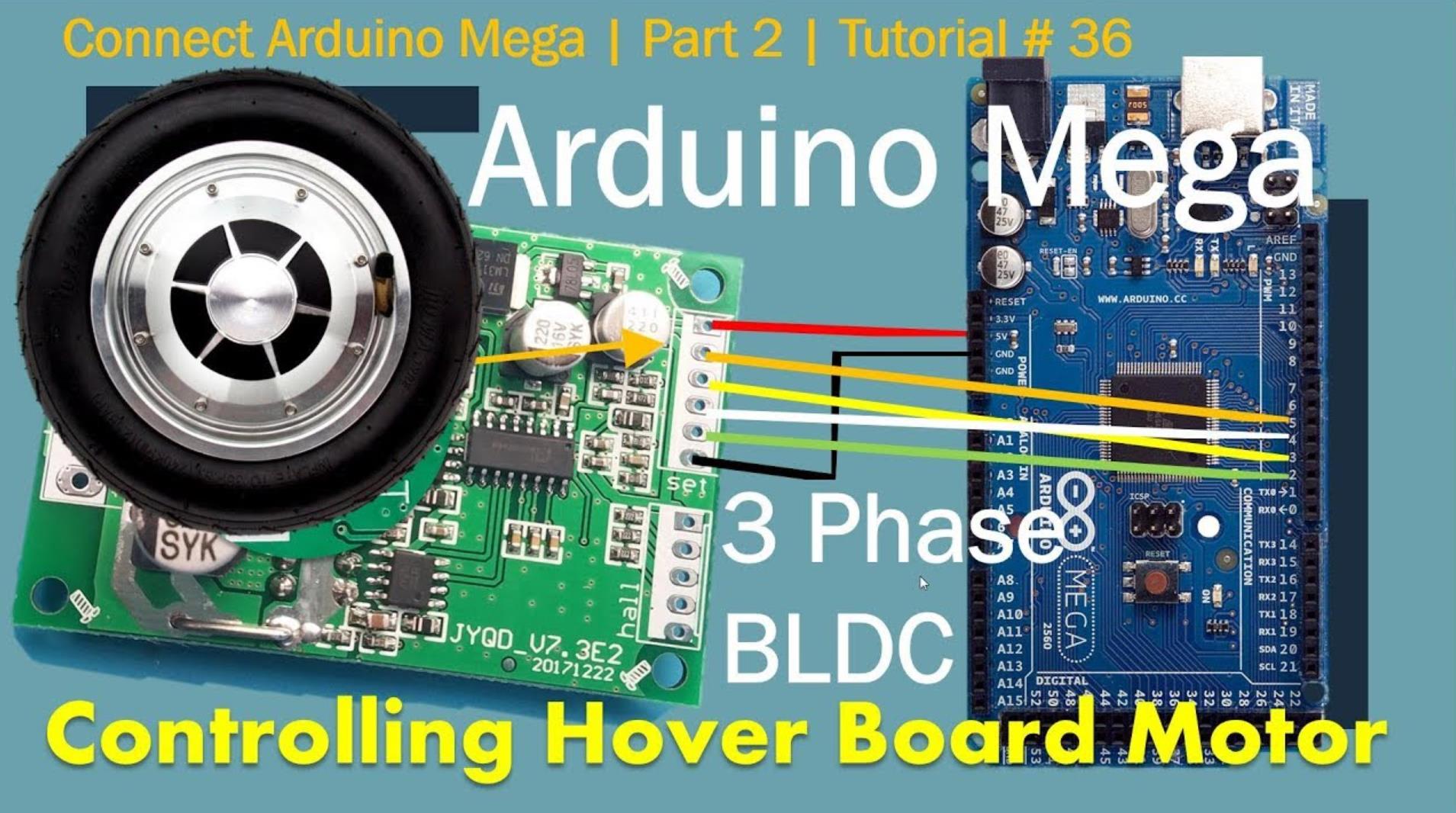

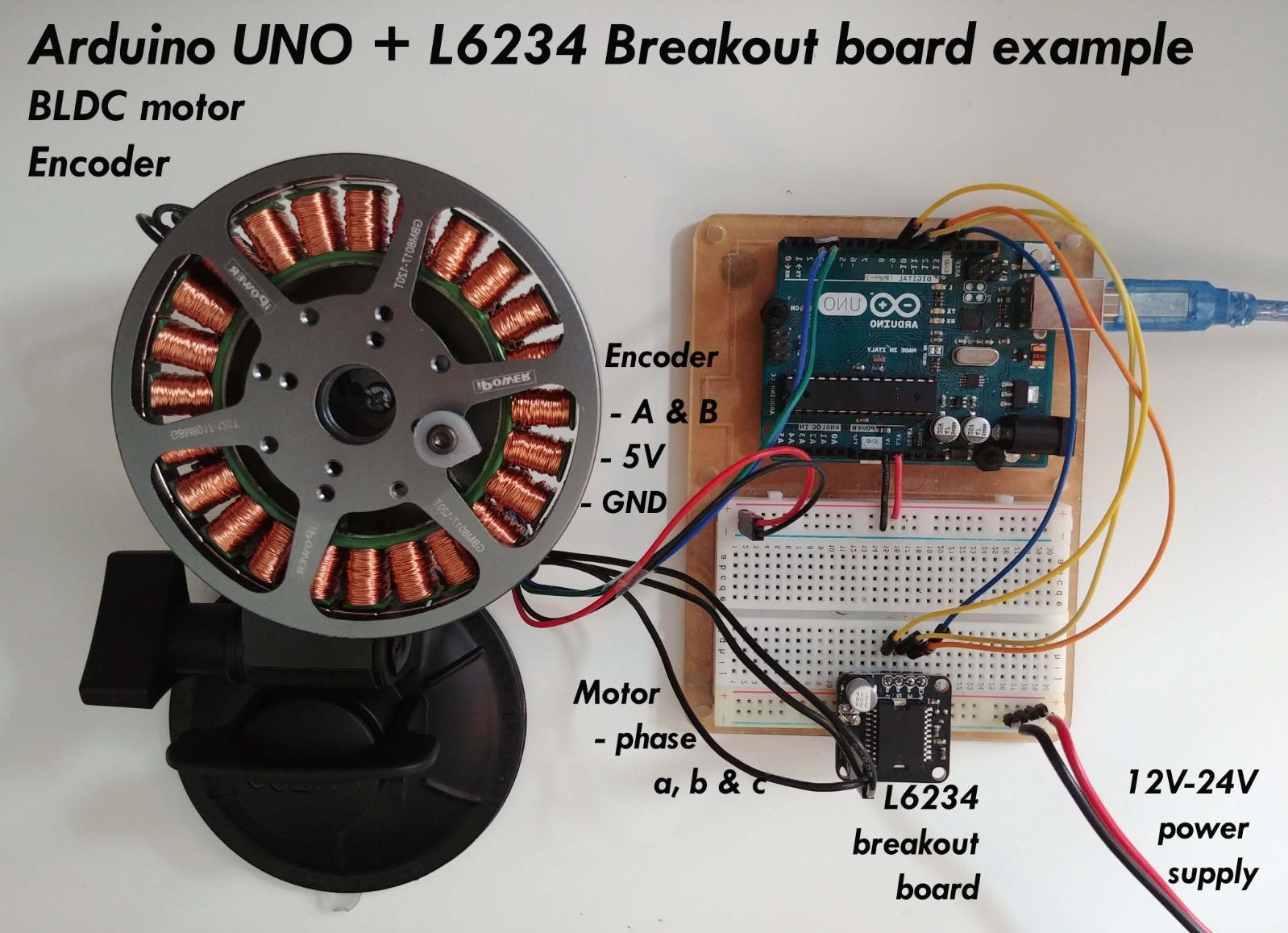

在基于 Arduino 的无刷直流电机（BLDC）多机器人协同系统中，“基于路径事件的编队切换（位置触发）”是一种高度智能化的分布式控制策略。它打破了传统编队中僵化的几何结构，使机器人集群能够根据环境约束和任务需求，在行进过程中动态、平滑地改变队形。
一、 主要特点
基于相对位姿误差的平滑过渡机制
该策略的核心在于通过插值渐变的方式修改跟随者（Follower）相对于领航者（Leader）的预设相对偏移量（ \Delta x, \Delta yΔx,Δy ）。当机器人到达特定路径节点时，系统不采用硬切换，而是动态调整目标偏移量，并通过独立的位姿误差 PID 控制器（Vx/Vy/ \omegaω 三通道）输出平滑的速度指令。这种方式能够实现队形（如从矩形平滑过渡为纵队）的无缝变形，避免 BLDC 电机因指令突变产生机械冲击。
分层解耦的协同控制架构
系统采用“上层编队协同+下层单机自适应”的双层结构。上层基于领航-跟随模型或虚拟结构法，仅依赖局部通信（如 ESP-NOW 或 nRF24L01）计算相对位置误差，生成机体坐标系下的速度指令；下层则利用 SimpleFOC 等算法对 BLDC 进行磁场定向控制，确保多轮速度精确同步，将全局速度指令精准转化为电机的转速或占空比。
全向运动学赋能的高机动性
若底盘采用麦克纳姆轮等全向结构，基于位置触发的编队切换将展现出极高的灵活性。当跟随者出现纵向或横向偏差时，系统可直接分配横向平移指令（Vy）进行原位修正，无需大圆弧调头；到达目标点后，还可利用 \omegaω 控制原地旋转对齐，极大提升了狭窄空间内队形重组的效率。
事件触发与状态机驱动的逻辑设计
位置触发本质上是一种“事件驱动”机制。机器人通过轮式里程计、UWB 或 AprilTag 实时获取自身绝对/相对坐标，当满足特定空间阈值时触发状态机切换（如“巡航状态” \rightarrow→ “队形重构状态” \rightarrow→ “新队形巡航状态”）。这种设计逻辑清晰，有效避免了复杂的全局重规划带来的算力开销。
二、 应用场景
仓储物流与狭窄通道协同转运
在空间受限的工业车间或电商仓库中，多台搭载 BLDC 的 AGV 协同顶升大型工件或托盘。在开阔区域保持宽大的矩形编队以保证重心稳定；当进入狭窄货架通道时，通过位置触发自动切换为纵向一字编队，出通道后再恢复原队形。
安保巡逻与展览集群动态演示
在展厅或园区巡逻场景中，多台全向车保持 V 形或菱形编队行进。当遇到观众或狭窄通道时，通过位置触发横向散开（如切换为一字长蛇阵）让行，通过后再自动合拢恢复原队形，展现出极高的集群智能与观赏性。
野外勘探与复杂地形自适应
在沙地、泥泞等不确定地形下，机器人集群可能需要根据地形宽度动态调整队形。当遇到狭窄的“瓶颈”地形时，触发编队收缩以防止个别机器人掉队；在通过障碍后，通过位置触发重新展开队形，以最大化协同覆盖面积。
教育与多智能体系统科研平台
作为高校机器人实验室的验证平台，该机制被广泛用于演示分布式一致性协议、自组织行为以及多智能体动态拓扑重构理论。其低成本、高扩展性的特点，使得算法验证更加直观。
三、 需要注意的事项
里程计漂移与多传感器融合校正
全向底盘（如麦克纳姆轮）在旋转与斜向运动时，辊子滑移会导致纯编码器积分快速产生里程计漂移，进而导致编队变形。必须引入低采样 IMU（如 MPU6050 陀螺仪 z 轴）通过互补滤波修正航向，并在长距离行进中定期使用 UWB 或视觉标记（AprilTag）进行绝对坐标闭环校正。
通信延迟与目标点预测补偿
无线通信固有的延迟是编队控制的“最大敌人”。若跟随者直接使用接收到的旧位置数据，在高速运动时会导致互斥力计算偏差和编队震荡。必须在数据包中加入时间戳，并在本地利用上次接收的速度（ v, \omegav,ω ）进行一阶外推预测，以填补通信帧间隙；同时需设定超时保护，丢包时按最后已知速度缓停，禁止盲目沿用过期偏移。
PID 输出解耦与饱和限幅保护
在进行队形切换时，Vx/Vy/ \omegaω 三个 PID 控制器的输出需经过合成后统一限幅。若计算出某一轮的目标转速超出 BLDC 物理极限，必须对 Vx/Vy/ \omegaω 进行同比缩放，保持方向比例不变。这能防止单轴饱和导致其他轴指令“被吃掉”，从而引起走形扭曲或失控。
角度误差归一化与机械安装标定
在计算航向误差（ E\thetaEθ ）时，必须将差值严格映射归一化到 [-\pi, +\pi][−π,+π] 区间，否则会出现电机“转长圈”的严重错误。此外，麦克纳姆轮辊子若不严格呈 45° 或中心距不准，平动时会伴生微量旋转，需在运动学逆解映射中引入通过标定获得的安装补偿系数。
硬件算力瓶颈与底层驱动优化
标准 Arduino（如 Uno）在处理高频 FOC 算法、无线通信解析以及多通道 PID 运算时极易过载。建议将 BLDC 底层控制放入定时器中断服务程序（ISR）以保证实时性，或将主控升级为 Teensy 4.0 / ESP32。同时，四只 BLDC 必须使用同一定时器或同一控制周期同步更新 PWM 目标值，防止瞬态偏航。

1、路径点触发队形变换 —— 纵队↔横队切换
适用场景：多机器人巡逻、编队运输。机器人沿预定路径行进，到达特定路径点时自动切换编队形态（纵队通过窄道，横队扩大覆盖范围）。

/* ===== Arduino BLDC 编队机器人 — 路径点触发队形变换 =====
 * 主机：管理路径点和队形切换指令
 * 从机：接收队形指令并维持相对位置
 * 通信：ESP-NOW
 * 队形：纵队(COLUMN) ↔ 横队(LINE) ↔ 菱形(DIAMOND)
 */
#include <SimpleFOC.h>
#include <WiFi.h>
#include <esp_now.h>

// 路径点结构
struct Waypoint {
  float x, y;
  Formation formation;  // 到达此点后切换的队形
};

enum Formation { COLUMN, LINE, DIAMOND };

// 编队偏移量(相对于主机)
const float offsetColumn[3][2] = {{0,-0.5}, {0,-1.0}, {0,-1.5}};  // 纵队
const float offsetLine[3][2]   = {{-0.5,0}, {0.5,0}, {-1.0,0}};   // 横队
const float offsetDiamond[3][2]= {{-0.3,-0.4}, {0.3,-0.4}, {0,-0.8}}; // 菱形

Formation currentFormation = COLUMN;
int waypointIndex = 0;

// 路径点定义
Waypoint route[] = {
  {0, 5, COLUMN},
  {3, 8, LINE},
  {6, 8, DIAMOND},
  {10, 5, COLUMN}
};

// 主机位置(由里程计/GPS更新)
float hostX = 0, hostY = 0;

void checkWaypointTrigger() {
  Waypoint wp = route[waypointIndex];
  float dist = sqrt(pow(hostX - wp.x, 2) + pow(hostY - wp.y, 2));

  if(dist < 0.3) {  // 到达路径点触发半径
    if(currentFormation != wp.formation) {
      currentFormation = wp.formation;
      broadcastFormationChange(currentFormation);
      Serial.print("Switched to formation: ");
      Serial.println(currentFormation);
    }
    waypointIndex = (waypointIndex + 1) % (sizeof(route)/sizeof(Waypoint));
  }
}

void broadcastFormationChange(Formation f) {
  // 通过ESP-NOW广播新队形ID给所有从机
  uint8_t data[1] = {(uint8_t)f};
  esp_now_send(broadcastAddr, data, 1);
}

void loop() {
  // 主机导航(略)
  updateHostPosition();

  // 路径点触发检测
  checkWaypointTrigger();

  // 根据当前队形计算从机目标位置(主机广播)
  for(int i=0; i<3; i++) {
    float targetX, targetY;
    switch(currentFormation) {
      case COLUMN:
        targetX = hostX + offsetColumn[i][0];
        targetY = hostY + offsetColumn[i][1];
        break;
      case LINE:
        targetX = hostX + offsetLine[i][0];
        targetY = hostY + offsetLine[i][1];
        break;
      case DIAMOND:
        targetX = hostX + offsetDiamond[i][0];
        targetY = hostY + offsetDiamond[i][1];
        break;
    }
    sendTargetToSlave(i, targetX, targetY);
  }

  delay(30);
}
从机端代码（接收队形指令并维持位置）
// 从机接收队形ID和目标位置，通过PID控制维持相对位置
Formation currentFormation;
float targetX, targetY;

void onDataRecv(const uint8_t* mac, const uint8_t* data, int len) {
  if(len == 1) {
    currentFormation = (Formation)data[0];
  } else if(len == 8) {
    memcpy(&targetX, data, 4);
    memcpy(&targetY, data+4, 4);
  }
}

void loop() {
  // 位置闭环控制(朝向目标点移动)
  float dx = targetX - myX;
  float dy = targetY - myY;
  float dist = sqrt(dx*dx + dy*dy);

  if(dist > 0.05) {
    float angle = atan2(dy, dx);
    float vLin = constrain(dist * 2.0, 0, 200);
    float vAng = constrain((angle - myYaw) * 1.5, -1.0, 1.0);

    motorL.move(vLin - vAng * 100);
    motorR.move(vLin + vAng * 100);
  }

  motorL.loopFOC();
  motorR.loopFOC();
  delay(20);
}

关键设计点：
路径点绑定队形信息，到达即触发切换
主机广播队形ID+目标位置，从机做位置闭环
队形切换有0.3m触发半径，避免频繁切换

2、区域边界触发编队拆分/合并 —— 通过窄道/开阔地
适用场景：多机器人通过门洞、走廊等狭窄区域时自动拆分为单机通过，通过后重新合并编队。

/* ===== Arduino BLDC 编队机器人 — 区域边界触发拆分/合并 =====
 * 地图预定义区域：窄道(ZONE_NARROW)、开阔地(ZONE_OPEN)
 * 进入窄道：编队拆分为单机依次通过
 * 离开窄道：重新合并为编队
 */
#include <SimpleFOC.h>

// 区域定义(矩形)
struct Zone {
  float x1, y1, x2, y2;  // 对角线顶点
  bool isNarrow;
};

Zone zones[] = {
  {2.0, 3.0, 5.0, 4.0, true},   // 窄道
  {6.0, 0.0, 10.0, 7.0, false}  // 开阔地
};

enum RobotState { FORMATION, SINGLE_FILE, MERGING };
RobotState state = FORMATION;

// 机器人位置
float robotX, robotY;

Zone* getCurrentZone() {
  for(int i=0; i<2; i++) {
    if(robotX >= zones[i].x1 && robotX <= zones[i].x2 &&
       robotY >= zones[i].y1 && robotY <= zones[i].y2) {
      return &zones[i];
    }
  }
  return nullptr;
}

void checkZoneTrigger() {
  Zone* zone = getCurrentZone();

  if(zone != nullptr && zone->isNarrow && state == FORMATION) {
    // 进入窄道 → 触发拆分
    state = SINGLE_FILE;
    broadcastCommand(CMD_SPLIT);
    Serial.println("Enter narrow zone: splitting formation");

  } else if(zone != nullptr && !zone->isNarrow && state == SINGLE_FILE) {
    // 进入开阔地 → 触发合并
    state = MERGING;
    broadcastCommand(CMD_MERGE);
    Serial.println("Enter open zone: merging formation");

  } else if(state == MERGING) {
    // 合并完成 → 恢复正常编队
    if(allRobotsReady()) {
      state = FORMATION;
      broadcastCommand(CMD_FORMATION);
    }
  }
}

void loop() {
  updatePosition();
  checkZoneTrigger();

  switch(state) {
    case FORMATION:
      maintainFormation();
      break;
    case SINGLE_FILE:
      followPathSingleFile();  // 单机依次通过
      break;
    case MERGING:
      approachFormationPosition();  // 归位
      break;
  }

  delay(20);
}

void broadcastCommand(uint8_t cmd) {
  // ESP-NOW广播命令给所有从机
}

关键设计点：
区域边界用矩形定义，检测简单高效
状态机管理：编队→单列→合并→编队
开阔地触发合并，窄道触发拆分

3、动态障碍触发临时编队重构 —— 绕障后恢复
适用场景：编队行进中遇到动态障碍物（行人、车辆），临时改变队形绕过，通过后恢复原队形。

/* ===== Arduino BLDC 编队机器人 — 动态障碍触发临时重构 =====
 * 传感器：LiDAR或超声波阵列检测动态障碍
 * 策略：障碍出现在编队路径上 → 临时收缩/扩张队形 → 通过后恢复
 */
#include <SimpleFOC.h>

// 障碍物信息
struct Obstacle {
  float x, y, radius, vx, vy;
  bool isDynamic;
};

Obstacle obstacles[5];
int obstacleCount = 0;

// 编队状态
enum FormationState { NORMAL, EVASION, RECOVERY };
FormationState formState = NORMAL;

// 原始队形参数(用于恢复)
FormationParams originalParams;

// 检测路径上是否有障碍物
bool checkPathBlocked() {
  for(int i=0; i<obstacleCount; i++) {
    Obstacle& obs = obstacles[i];
    // 简化：检查障碍物是否在编队前进方向3m范围内
    float distToPath = distanceFromPointToLine(obs.x, obs.y, robotX, robotY, targetX, targetY);
    if(distToPath < obs.radius + 0.5 && obs.isDynamic) {
      return true;
    }
  }
  return false;
}

// 计算临时避障队形
FormationParams calculateEvasionFormation() {
  FormationParams evasion;

  // 找到最近的障碍物方向
  float nearestDist = 999;
  float dangerAngle = 0;
  for(int i=0; i<obstacleCount; i++) {
    float dx = obstacles[i].x - robotX;
    float dy = obstacles[i].y - robotY;
    float dist = sqrt(dx*dx + dy*dy);
    if(dist < nearestDist) {
      nearestDist = dist;
      dangerAngle = atan2(dy, dx);
    }
  }

  // 朝障碍物反方向收缩/扩张队形
  float shrinkFactor = constrain(nearestDist / 3.0, 0.5, 1.0);
  evasion.scale = shrinkFactor;
  evasion.rotation = dangerAngle + PI;  // 远离障碍物方向

  return evasion;
}

void handleDynamicObstacle() {
  switch(formState) {
    case NORMAL:
      if(checkPathBlocked()) {
        // 保存原始队形参数
        originalParams = getCurrentFormationParams();

        // 切换到避障队形
        FormationParams evasion = calculateEvasionFormation();
        applyFormationParams(evasion);
        formState = EVASION;

        Serial.println("Obstacle detected: switching to evasion formation");
      }
      break;

    case EVASION:
      // 持续更新避障队形(障碍物可能在移动)
      if(checkPathBlocked()) {
        FormationParams evasion = calculateEvasionFormation();
        applyFormationParams(evasion);
      } else {
        // 障碍已通过 → 开始恢复
        formState = RECOVERY;
        recoveryStartTime = millis();
      }
      break;

    case RECOVERY:
      // 渐进恢复原始队形(平滑过渡)
      float progress = constrain((millis() - recoveryStartTime) / 2000.0, 0, 1);
      FormationParams interpolated = interpolateFormation(evasionParams, originalParams, progress);
      applyFormationParams(interpolated);

      if(progress >= 1.0) {
        formState = NORMAL;
        Serial.println("Formation recovered");
      }
      break;
  }
}

void loop() {
  // 更新障碍物检测
  scanObstacles();

  // 处理动态障碍触发的编队重构
  handleDynamicObstacle();

  // 正常编队控制
  if(formState == NORMAL) {
    maintainFormation();
  }

  delay(30);
}

关键设计点：
动态障碍物检测触发临时队形变更
避障队形根据障碍物方向动态计算（收缩/旋转）
障碍通过后2秒平滑恢复到原始队形

要点解读
① 位置触发编队切换的核心是“事件-条件-动作”模型
事件：机器人到达路径点 / 进入区域 / 检测到障碍
条件：当前队形 ≠ 目标队形 / 区域属性匹配
动作：广播队形变更指令 / 计算新队形参数 / 执行平滑过渡
这个模型清晰、可测试、易于扩展。
② 编队切换必须设计“过渡期”，避免机械冲击
直接切换队形会导致机器人急加速/急转向，可能引发碰撞或电机过载。推荐：
渐进过渡：在200~500ms内线性插值队形参数
速度限制：切换期间降低最大速度
碰撞检测：切换过程中持续检测相邻机器人距离
案例三中的interpolateFormation()就是典型的平滑过渡实现。
③ 通信延迟直接影响编队切换的同步性
ESP-NOW延迟约1~5ms，但多个从机接收到指令的时间可能不同步。解决方案：
时间戳同步：主机发送指令时附带时间戳，从机在同一时刻执行
本地缓冲：从机提前缓存队形参数，收到触发信号后同步执行
容忍窗口：允许50ms内的执行时间偏差
④ 编队切换的触发条件要有“滞回区”
避免在边界来回触发切换：

// 错误：在边界处反复切换
if(dist < 0.3) switchFormation();

// 正确：加入滞回区
if(dist < 0.3 && !triggered) {
  switchFormation();
  triggered = true;
}
if(dist > 0.5) triggered = false;

⑤ 编队切换应与导航路径规划协同
编队切换会影响机器人的运动能力（纵队转弯半径小，横队转弯半径大）。路径规划时应：
在窄道前预留足够的切换距离（案例二）
切换期间暂停路径跟踪，完成后再继续
如果切换失败（空间不足），应触发紧急停止

4、基于超声波测距的队形切换（单机避障分散）
适用场景：单个移动机器人在走廊或通道中行进，当检测到正前方出现障碍物或狭窄区域时，从“列队”模式切换为“分散/减速”模式，以安全通过。

#include <NewPing.h>

#define TRIG_PIN 9
#define ECHO_PIN 10
#define MAX_DISTANCE 200 // 最大测量距离(cm)

NewPing sonar(TRIG_PIN, ECHO_PIN, MAX_DISTANCE);

int current_speed = 0;
int target_speed = 0;
const int motor_pin = 5; // 假设通过PWM控制BLDC驱动器

void setup() {
  Serial.begin(115200);
  pinMode(motor_pin, OUTPUT);
}

void loop() {
  delay(50); // 超声测量周期
  unsigned int distance = sonar.ping_cm();

  // 1. 位置触发逻辑：根据距离切换目标编队模式（速度）
  if (distance > 0 && distance < 30) {
    // 检测到障碍物：触发“分散队形”指令，减速慢行
    target_speed = 80;
    Serial.println("Formation: DISPERSE");
  } else if (distance > 50 || distance == 0) {
    // 前方开阔或超出量程：回到“队列队形”，恢复正常速度
    target_speed = 120;
    Serial.println("Formation: LINE");
  }

  // 2. 平滑插值过渡，防止速度突变[citation:1]
  int diff = target_speed - current_speed;
  current_speed += diff / 10; // 分10步完成过渡
  current_speed = constrain(current_speed, 0, 255);

  // 3. 输出PWM控制电机
  analogWrite(motor_pin, current_speed);
}

代码解读：本案例的核心在于将超声波传感器获取的距离值（位置信息） 作为触发源。当距离小于阈值时，触发目标速度的切换。current_speed += diff / 10;这一行实现了简单的线性插值，让速度变化更平滑，体现了“事件触发 + 平滑过渡”的设计思路。

5、多航点路径跟踪的编队切换（轨迹任务触发）
适用场景：多机器人协同执行任务，当编队整体行进至地图上的特定航点时，自动从“一字队形”切换为“三角队形”以应对前方环境变化，或执行特定动作。

#include <SimpleFOC.h>

// 假设使用SimpleFOC库控制单个机器人的移动
BLDCMotor motor = BLDCMotor(7);
// ... 此处省略驱动器和编码器初始化代码 ...

// 定义路径航点 (x, y) 及对应的队形模式
struct Waypoint {
  float x;
  float y;
  int formationID; // 0: 队列, 1: V形, 2: 圆形[citation:3][citation:8]
};

Waypoint path[] = {
  {0, 0, 0},     // 起点：队列
  {100, 50, 1},  // 航点1：切换至V形
  {200, 0, 2}    // 航点2：切换至圆形
};
int currentWaypoint = 0;

float currentX = 0, currentY = 0; // 通过编码器或定位系统获取

void setup() {
  Serial.begin(115200);
  // ... 电机和传感器初始化 ...
}

void loop() {
  // 1. 读取机器人当前位置（示例：从编码器推算）[citation:2]
  // currentX = readEncoderX();
  // currentY = readEncoderY();

  // 2. 航点到达检测与编队切换
  if (currentWaypoint < 3) {
    float targetX = path[currentWaypoint].x;
    float targetY = path[currentWaypoint].y;

    // 判断是否到达目标航点（欧几里得距离）
    float errorDist = sqrt(pow(targetX - currentX, 2) + pow(targetY - currentY, 2));
    if (errorDist < 5.0) {
      // 位置触发：到达航点
      int newFormation = path[currentWaypoint].formationID;
      Serial.print("Reached Waypoint ");
      Serial.print(currentWaypoint);
      Serial.print(" -> Switching to Formation ID: ");
      Serial.println(newFormation);

      // 此处应执行编队切换指令（例如通过I2C广播给从机）[citation:3]
      // sendFormationCommand(newFormation);

      currentWaypoint++;
      delay(1000);
    }
  }

  // 3. 闭环位置控制（简化）[citation:4]
  // motor.move(target_position);
  // motor.loopFOC();
  delay(10);
}

代码解读：本案例展示了以航点为事件的触发器。程序预先定义了一系列航点及其对应的“队形ID”。当机器人当前位置与目标航点足够接近时，即判定为“到达”，从而触发队形切换指令。这种模式在“集中规划、分布执行”的多机器人系统中非常典型。

6、基于虚拟力场(VFF)的动态队形切换（环境势场触发）
适用场景：群体机器人在未知或动态变化的环境中移动，根据感知到的“环境力场”（如障碍物斥力、目标点引力）实时调整运动速度和方向，实现柔性避障和编队保持。

#include <Wire.h>
// 假设使用差速驱动模型

// 模拟红外传感器输入
int leftSensor = A0;
int rightSensor = A1;

float targetDistance = 50.0; // 期望与目标/障碍物保持的安全距离
int leftSpeed, rightSpeed;

void setup() {
  Serial.begin(115200);
  pinMode(leftSensor, INPUT);
  pinMode(rightSensor, INPUT);
}

void loop() {
  // 1. 读取环境信息（模拟位置反馈）
  float leftDist = analogRead(leftSensor) * 0.2;
  float rightDist = analogRead(rightSensor) * 0.2;

  // 2. 虚拟力场触发决策
  if (leftDist > targetDistance && rightDist > targetDistance) {
    // 前方开阔：正常前进（编队保持）
    leftSpeed = 150;
    rightSpeed = 150;
    Serial.println("Formation: LINE");
  } else if (leftDist < targetDistance) {
    // 左侧障碍物近：向右转向（局部避障）
    leftSpeed = 180;
    rightSpeed = 80;
    Serial.println("Formation: EVADE_RIGHT");
  } else if (rightDist < targetDistance) {
    // 右侧障碍物近：向左转向（局部避障）
    leftSpeed = 80;
    rightSpeed = 180;
    Serial.println("Formation: EVADE_LEFT");
  }

  // 3. 控制电机（速度映射）
  leftMotor->setSpeed(abs(leftSpeed));
  rightMotor->setSpeed(abs(rightSpeed));
  // ... 方向控制代码 ...

  delay(100);
}

代码解读：此案例代表了基于反应的编队切换模式。它不依赖预设路径点，而是通过实时传感器数据（位置信息）建立一个虚拟的“力场”。当代表障碍物的“斥力”超过阈值时，立即触发转向/减速行为。该模式将“避开障碍”这一目标以事件的形式嵌入控制循环，实现了动态环境下的队形自适应。

要点解读
“事件”的本质是位置信息的阈值判断：三个案例都遵循“感知位置 → 阈值比较 → 触发切换”的链路。无论数据来自超声波、全局坐标还是虚拟力场，其核心逻辑都在于将空间坐标转化为离散的控制事件。

平滑插值是队形切换的“缓冲器”：编队生硬切换（如急停、急转）会增大电机负载并降低系统稳定性。案例一中的线性插值，以及更高级的样条插值算法，作用就是在两个目标状态（速度、位置）之间生成一个连续的过渡轨迹，让执行机构有“缓冲”时间。

分布式与集中式架构的选择影响代码复杂度：简单的单机避障（案例一、三）可在一个MCU上完成。但对于多机器人系统，通常采用集中式（如案例二中主机规划、从机执行）或分布式（如基于I2C/ESP-NOW通信）架构。后者需要处理更复杂的通信同步问题（如I2C地址冲突、时间同步）。

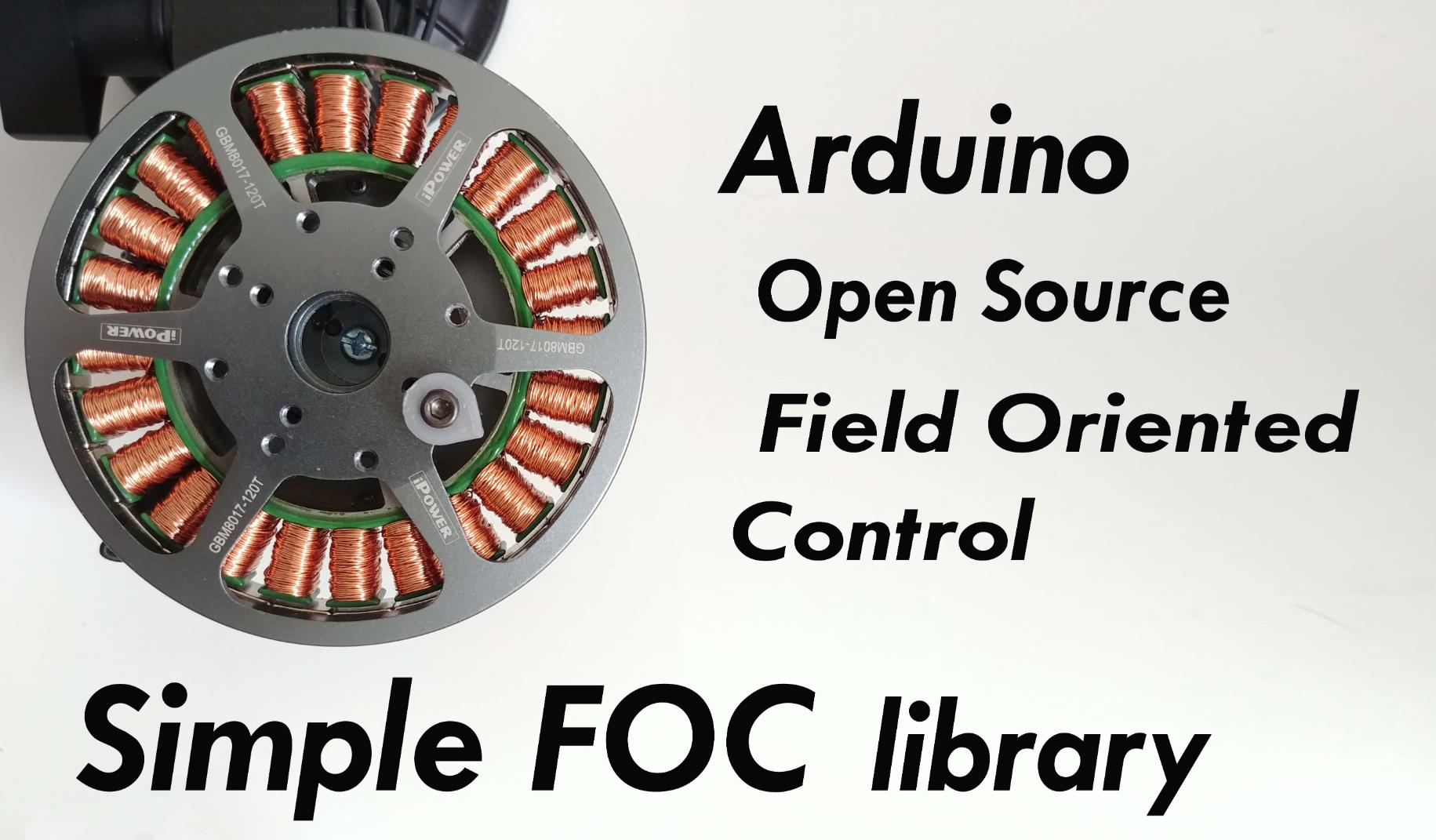

路径跟踪与编队控制的“解耦”设计：高性能系统的关键在于分层。上位机（如树莓派）负责复杂的A*全局路径规划，下位机（Arduino + SimpleFOC）专注执行BLDC电机的闭环位置/速度控制。这种设计让Arduino代码更简洁，也能确保高频率的电机控制不被中断。

校准与安全是工程落地的基石：所有基于传感器的“事件触发”都离不开精确校准。例如超声波测距的阈值需在真实环境中测试，避免误触发；舵机/PWM控制需要定义“中位”和“死区”范围。此外，软件层面的限位和硬件层面的急停中断是必须考虑的安全冗余设计。

请注意：以上案例仅作为思路拓展的参考示例，不保证完全正确、适配所有场景或可直接编译运行。由于硬件平台、实际使用场景、Arduino 版本的差异，均可能影响代码的适配性与使用方法的选择。在实际编程开发时，请务必根据自身硬件配置、使用场景及具体功能需求进行针对性调整，并通过多次实测验证效果；同时需确保硬件接线正确，充分了解所用传感器、执行器等设备的技术规范与核心特性。对于涉及硬件操作的代码，使用前务必核对引脚定义、电平参数等关键信息的准确性与安全性，避免因参数错误导致硬件损坏或运行异常。
