STM32 ST-LINK/Flash Loader程序下载

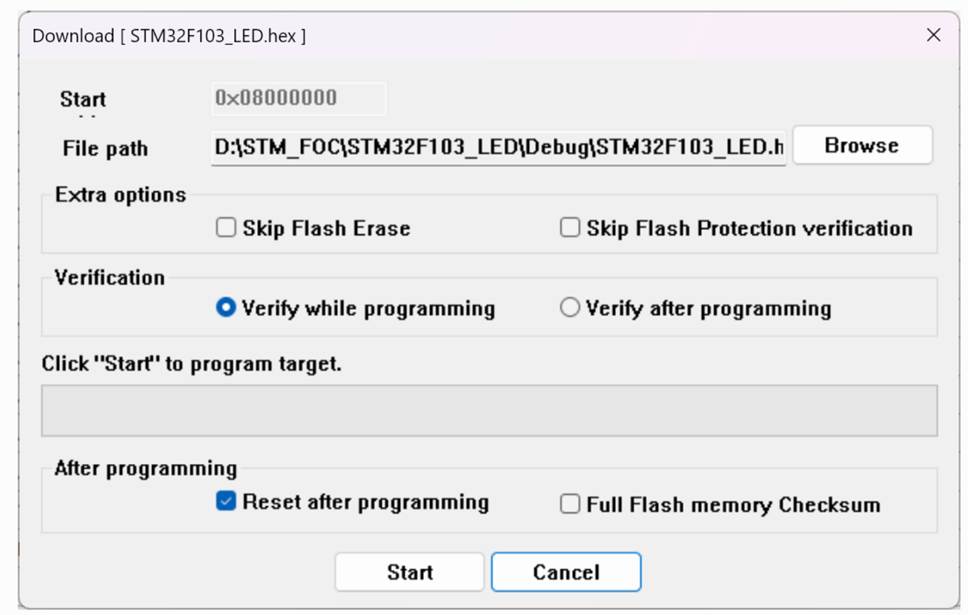

一、界面参数逐项说明

1. Start（起始烧录地址）

0x08000000

• STM32F103 芯片内置 Flash 起始物理地址，所有 F1 系列程序均从此处烧录，无需修改。

2. File path（烧录文件路径）

当前路径末尾只显示STM32F103_LED.h，存在明显异常：

• 正常烧录文件后缀应为 .hex / .bin，.h 是 C 语言头文件，无法用于烧录。
• 窗口标题明确标注 [STM32F103_LED.hex]，说明路径栏文件后缀截断，需要点击右侧Browse重新选中 Debug 目录下的.hex文件。

3. Extra options（附加选项）

• Skip Flash Erase：跳过 Flash 擦除。不勾选，烧录前必须整片擦除，避免新旧程序冲突。
• Skip Flash Protection verification：跳过读保护校验。不勾选，防止芯片开启读保护导致烧录失败。

4. Verification（校验模式）

• Verify while programming：边烧录边校验（默认选中，推荐），实时比对写入数据，出错立即终止。
• Verify after programming：全部烧录完成后统一校验，适合追求烧录速度场景。

5. After programming（烧录后动作）

• ✅ Reset after programming：烧录完成自动复位芯片，程序立即运行，建议保持勾选。
• Full Flash memory Checksum：完整 Flash 校验和，耗时较长，调试阶段无需勾选。

6. 操作按钮

• Start：确认文件正确后点击开始烧录；
• Cancel：关闭下载窗口。

二、当前存在的核心问题 ⚠️

文件路径读取异常，选中了.h头文件而非.hex固件，直接点击Start会烧录失败，报错无法解析文件。

三、解决步骤

1. 点击右侧Browse浏览按钮；
2. 进入目录 D:\STM_FOC\STM32F103_LED\Debug\；
3. 选中文件 STM32F103_LED.hex；
4. 确认路径后缀变为.hex后，点击Start开始烧录。

STM32 ST-LINK Utility 界面

一、设备基础信息（右上角）

• 芯片型号：STM32F10xx Medium-density（中容量 STM32F103）
• 设备 ID：0x410，对应标准 STM32F103 中容量芯片
• Flash 容量：128KBytes（128KB Flash）
• 版本：Rev A

二、核心操作结果（底部日志区，关键成功信息）

plaintext

13:45:17 : Connection mode : Normal.

13:45:18 : Device ID:0x410

13:45:18 : Device Flash Size : 128KBytes

13:45:19 : Memory programmed in 0s and 469ms.

13:45:39 : Verification...OK

13:45:39 : Programmed memory Checksum: 0x0006853B

日志解读：

1. ST-LINK 已正常连接芯片，识别芯片参数无误；
2. Memory programmed：程序烧录完成，耗时 469ms；
3. Verification...OK：数据校验通过，写入 Flash 的数据与 hex 文件完全一致；
4. 校验和正常，本次烧录操作完全成功。

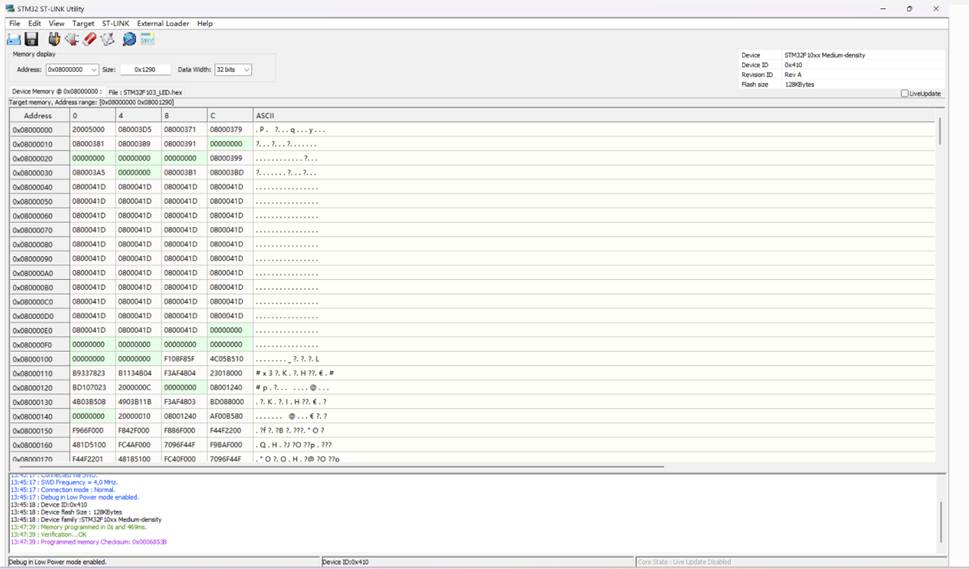

三、内存窗口说明

1. 加载文件：STM32F103_LED.hex，映射地址范围 0x08000000 ~ 0x08001290；
2. 表格左侧为 Flash 物理地址，中间是存储的十六进制数据，右侧为 ASCII 字符；
3. 浅绿色高亮区域为空白 / 填充地址，其余为有效程序代码段；
4. 顶部Memory display面板可切换查看任意 Flash 地址、调整数据位宽。

四、当前状态总结 ✅

1. 上一步选择.hex文件烧录的问题已解决，固件成功写入芯片；
2. 硬件连接、ST-LINK 驱动、hex 文件均无异常；
3. 芯片已存入 LED 测试程序，断电后重新上电即可自动运行 LED 程序。

五、补充操作建议 💡

1. 运行程序：拔下 ST-LINK，重新给开发板上电，LED 将按程序逻辑点亮 / 闪烁；
2. 在线调试：保持 ST-LINK 连接，点击顶部 Debug 图标可在线断点调试；
3. 读取备份：可通过File -> Download memory to file读出芯片内现有固件做备份；
4. 擦除 Flash：若需重新烧录不同程序，使用Target -> Erase Chip整片擦除。
