一、项目概述

本项目基于 ESP-DL 库的 yolo11_detect 示例，在 ESP32-S3（N16R8，16MB Flash + 8MB PSRAM）上实现了从网络获取 JPEG 图片、进行 YOLO11n 目标检测、并通过串口交互式输入 URL 输出中文检测结果的功能。

---

二、开发环境与工具

• 硬件：ESP32-S3-WROOM-1-N16R8（16MB Flash）

• 软件框架：ESP-IDF v6.0.1

• AI 推理库：ESP-DL v3.3.2（组件化安装）

• 模型：YOLO11n INT8 量化模型（coco_detect_yolo11n_s8_v1.espdl），存放于 Flash 的 coco_det 分区

• 编程语言：C++（app_main.cpp）

---

三、项目创建与初始化

1. 从官方示例创建项目

bash

idf.py create-project-from-example "espressif/esp-dl=3.3.2:yolo11_detect"

该命令会自动下载示例代码并生成项目骨架。

2. 设置目标芯片

bash

idf.py set-target esp32s3

---

四、关键配置步骤

4.1 分区表配置（partitions2.csv）

原始示例默认使用 8MB Flash，但模型 + 应用超过 8MB，需调整为适配 16MB Flash：

csv

nvs,       data,  nvs,      0x9000,      24K,
phy_init,  data,  phy,      0xf000,      4K,
factory,   app,   factory,  0x010000,    8M,      # 应用分区 8MB
coco_det,  data,  spiffs,   ,            4M,      # 模型分区 4MB（实际模型 2.8MB）

• 若模型嵌入固件（EMBED_FILES），则无需 coco_det 分区，但此处采用独立分区烧录模型。

4.2 组件依赖（idf_component.yml）

项目需要 esp_new_jpeg（但最终使用 dl_image_jpeg 软件解码，故未实际添加）。网络功能所需组件已在 main/CMakeLists.txt 中通过 REQUIRES 声明。

4.3 主组件构建文件（main/CMakeLists.txt）

• 移除 EMBED_FILES（防止模型嵌入 App，导致体积过大）

• 添加网络组件依赖：

cmake

set(requires coco_detect
             esp_wifi
             esp_http_client
             nvs_flash
             esp_event
             esp_netif)

• 保留条件编译（esp32_s3_eye_noglib 等）

4.4 Menuconfig 设置

• Flash Size：Serial flasher config → Flash size → 16 MB

• 优化选项：Compiler options → Optimization Level → -Os（减小 App 体积）

• 看门狗：Component config → ESP System Settings → Enable Task Watchdog Timer → 取消勾选（或延长超时，我们在代码中调用 esp_task_wdt_deinit() 禁用）

---

五、代码开发与功能实现

5.1 核心功能模块

• Wi-Fi 连接：wifi_init_sta() 使用事件组等待 IP 分配，返回连接状态。

• HTTP 图片下载：采用 esp_http_client_open() + esp_http_client_fetch_headers() + 循环 esp_http_client_read() 的流式方式，避免一次性读取失败（关键）。

• JPEG 解码：使用 ESP-DL 的 dl::image::sw_decode_jpeg() 将 JPEG 转为 RGB888。

• YOLO 推理：COCODetect 类自动从 coco_det 分区加载模型，调用 run() 得到检测结果列表。

• 串口交互：自定义 read_line() 函数，基于 getchar 实现命令行输入，支持退格、忽略非打印字符。

• 结果输出：使用预定义的中文类别名称数组，将类别 ID 映射为中文显示。

5.2 关键代码片段

下载函数（解决读取 0 字节问题）

cpp

esp_http_client_config_t config = {};
config.url = url;
config.method = HTTP_METHOD_GET;
config.timeout_ms = 30000;
config.user_agent = "Mozilla/5.0";
config.keep_alive_enable = false;
esp_http_client_handle_t client = esp_http_client_init(&config);
esp_http_client_set_header(client, "Accept-Encoding", "identity");
esp_http_client_open(client, 0);
int content_length = esp_http_client_fetch_headers(client);
// 循环读取直到 content_length 或连接关闭

串口输入函数（避免 fgets 阻塞问题）

cpp

static int read_line(char *buf, int max_len) {
    int idx = 0;
    while (1) {
        int c = getchar();
        if (c == EOF) continue;
        if (c == '\r' || c == '\n') { buf[idx] = '\0'; return idx; }
        // 处理退格、可打印字符...
    }
}

---

六、编译、烧录与运行

6.1 编译

bash

idf.py build

常见编译错误及解决：

• missing-field-initializers：改用 wifi_config_t wifi_config = {}; 然后逐个字段赋值，或使用 strcpy。

• 类型不匹配：esp_http_client_read_response 要求 char*，传入 uint8_t* 需强制转换 (char*)。

• 未使用变量警告：移除 TAG，在事件处理函数中添加 (void)event_data;。

6.2 烧录模型到 Flash 分区

使用 esptool.py 单独烧录模型（或通过 idf.py flash 自动执行，如果已在 CMake 中添加 esptool_py_flash_to_partition）：

bash

复制

下载

esptool.py --chip esp32s3 --port COMx write_flash 0x810000 coco_detect_yolo11n_s8_v1.espdl

0x810000 根据分区表计算（coco_det 的偏移量）。若使用 partitions2.csv 自动分配，偏移量可通过 idf.py partition-table 查看。

6.3 烧录应用

bash

idf.py -p COM22 flash

6.4 运行监视

bash

idf.py -p COM22 monitor

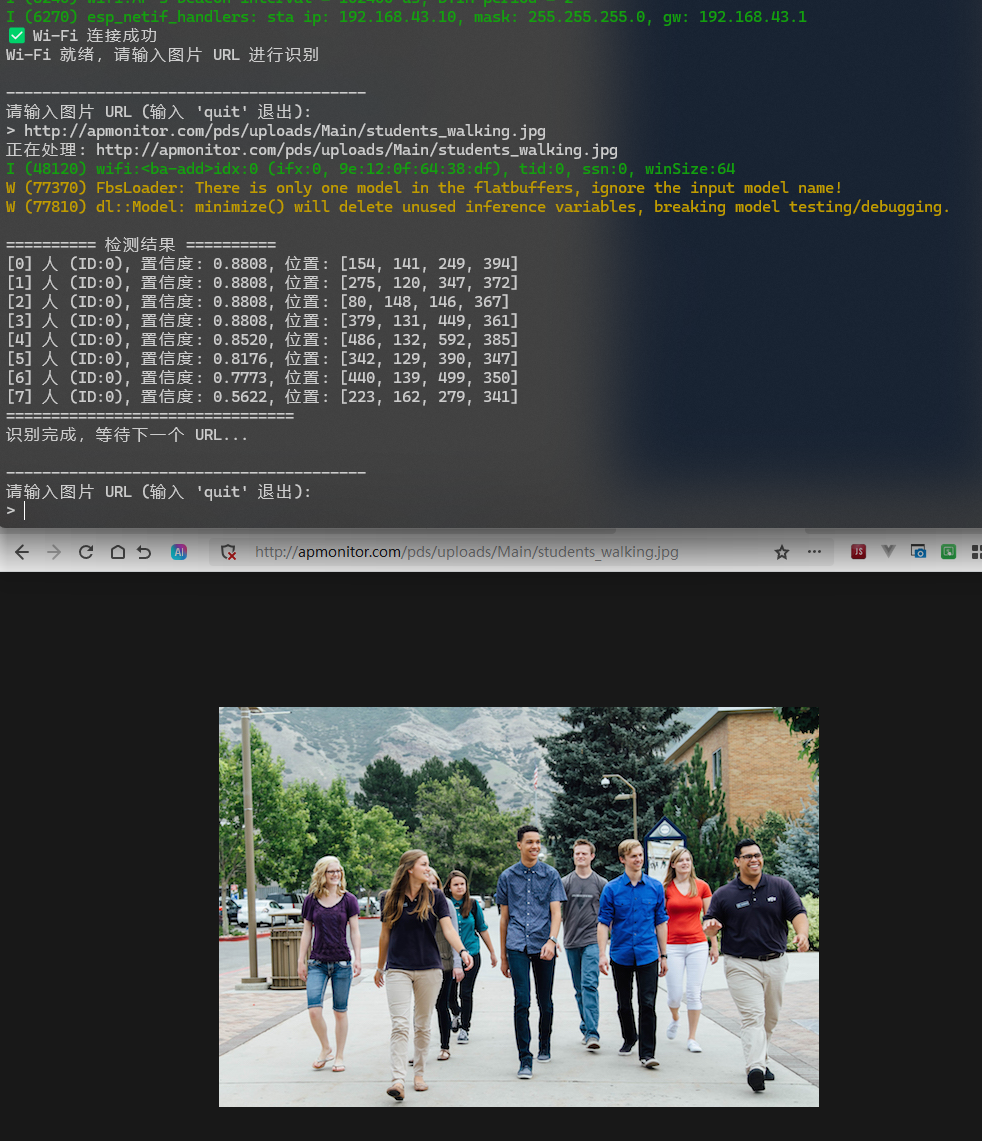

程序启动后自动连接 Wi-Fi，然后进入交互模式等待用户输入图片 URL。

---

七、问题与解决方案汇总

问题现象	原因分析	解决方法
App 分区溢出（factory 太小）	模型被嵌入固件（EMBED_FILES）或 App 本身过大	移除 EMBED_FILES；使用 16MB Flash 并扩大 factory 分区；启用 -Os 优化
HTTP 下载 esp_http_client_read_response 返回 0	一次性读取方式不适合 chunked 或 keep-alive 连接	改用 esp_http_client_open + 循环 esp_http_client_read
串口输入 fgets 不等待，直接退出	stdin 缓冲问题，EOF 提前到来	改用 getchar 循环手动读取，忽略 EOF
看门狗超时复位	YOLO 推理耗时较长（约 5~8秒）	禁用看门狗 esp_task_wdt_deinit() 或延长超时
编译警告 missing-field-initializers	结构体指定初始化顺序与声明不一致	使用全零初始化 + 逐字段赋值
模型加载失败（未找到分区）	分区名 coco_det 与代码中加载名不一致	确认分区表名称与 COCODetect() 默认查找名称一致（示例默认 coco_det）
图片下载失败（域名解析）	DNS 未配置或网络不通	使用 IP 直连测试，确保 Wi-Fi 连接正常

---

八、最终程序特点

• 中文交互：所有提示、错误信息、检测结果类别均为中文。

• 简洁界面：仅显示必要的状态和结果，无大量调试日志。

• 灵活输入：支持通过串口动态输入任意图片 URL，重复识别。

• 稳定下载：流式 HTTP 读取，支持 chunked 和固定长度响应。

• 资源释放：每次循环后释放图片数据和模型对象，防止内存泄漏。

---

九、后续可扩展方向

• 支持从 SD 卡加载模型，释放 Flash 空间。

• 支持从本地文件系统读取图片（如 SPIFFS）。

• 增加 JSON 格式输出，方便上位机解析。

• 接入摄像头实时视频流，实现连续检测。

---

十、参考资源

• ESP-DL GitHub

• ESP-IDF 编程指南

• ESP32-S3 技术参考手册
