ESP-01S 固件烧录与 STM32F103C8X 连接
·
1、下载
①aithinker_serial_tool（串口助手）
②flash_download_tool_3.9.7（烧录工具）
③（1471）ESP8266-AT-1M.bin（烧录文件 针对 ESP-01S）
上述三项所需内容，皆可在如下官网地址自行下载：https://docs.ai-thinker.com/esp8266/(docs.ai-thinker. com/esp8266/)
2、接线
USB-TTL（CH340）:
GND接电源模块GND
TX接ESP8266的RX
RX接ESP8266的TX

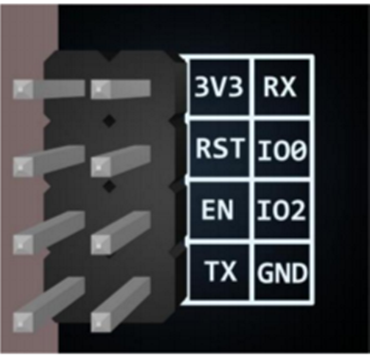

ESP-01S:
3V3接电源模块3V3
EN接电源模块3V3
IO0接电源模块GND
GND接电源模块GND
3、检查
连接好后，插入电脑，打开aithinker_serial_tool，选择对应的串口及波特率，打开串口，发送AT，返回OK
4、烧录

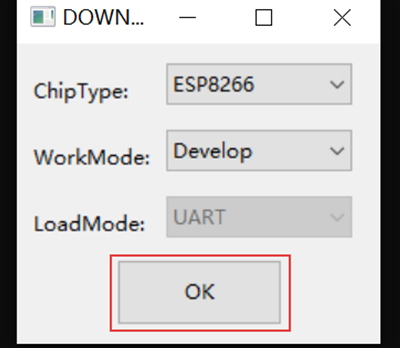

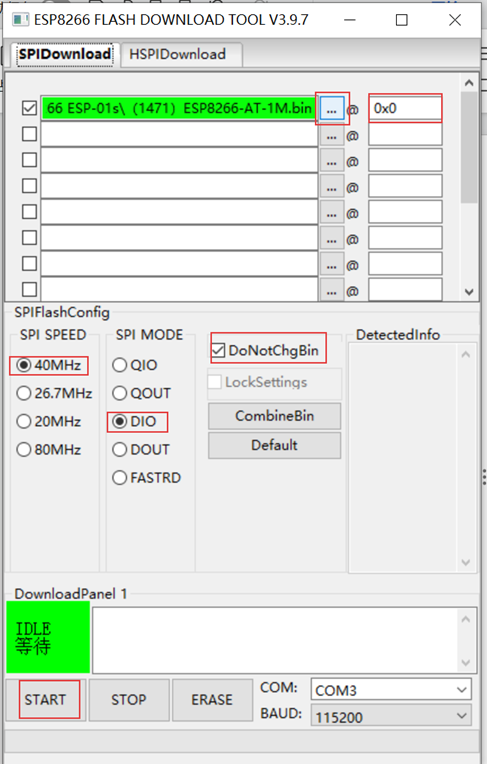

打开flash_download_tool_3.9.7，选OK，根据图示，选择下载好的烧录文件（1471）ESP8266-AT-1M.bin，烧录始址0x0,配置对应的参数，点击start开始烧录，若出现停滞，插拔3.3V。
5、确认
①烧录完成后，拔掉CH340 稍等一分钟，拔掉GPIO0，重新插上，打开aithinker_serial_tool。

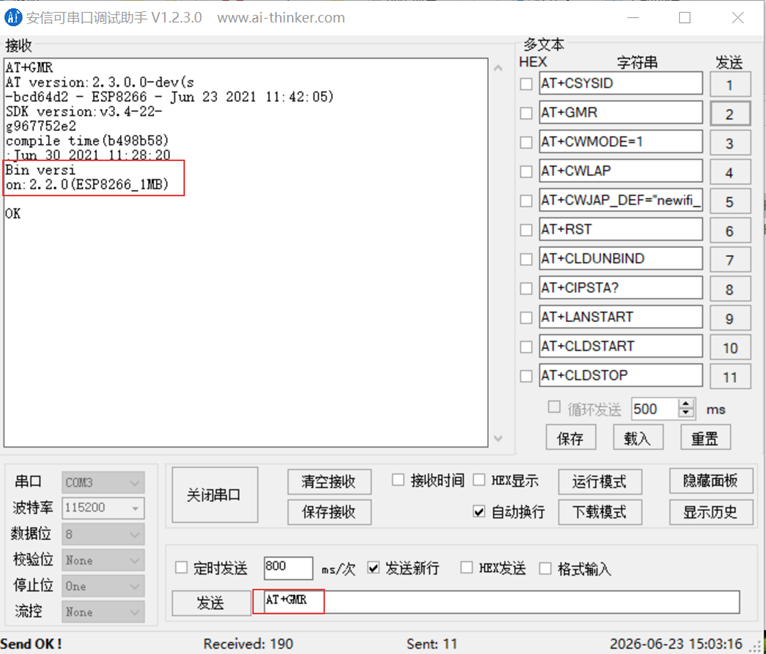

②输入AT+GMR，确认烧录好的版本

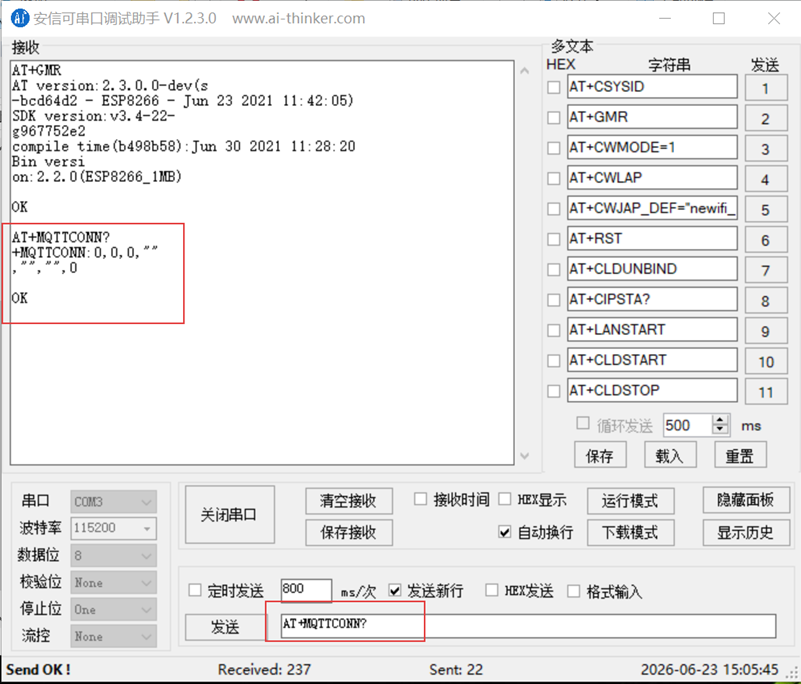

③输入AT+MQTTCONN?，确认可以使用MQTT

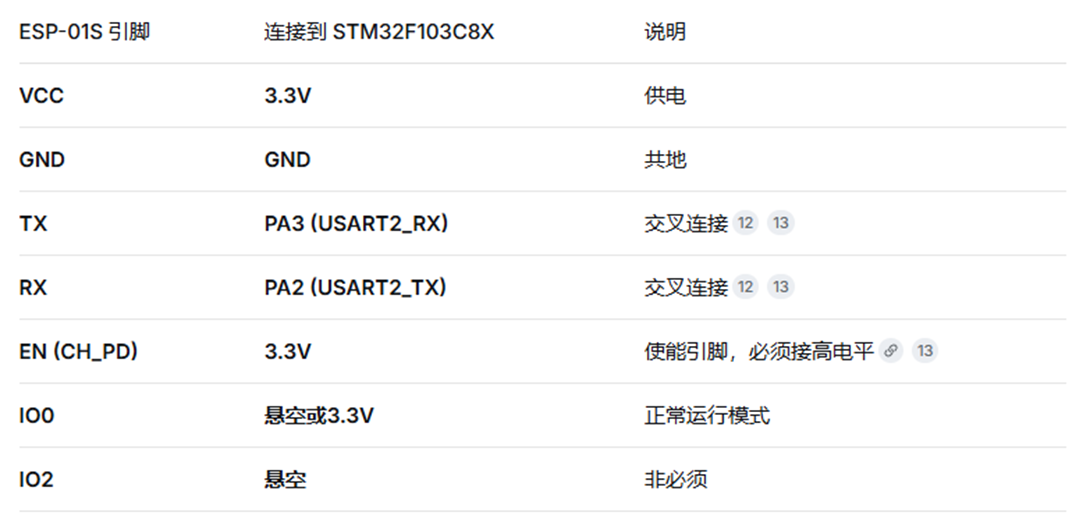

6、与STM32F103C8X连接
