准备做一个小项目，然后打算开始一个个模块调试，最后集成。

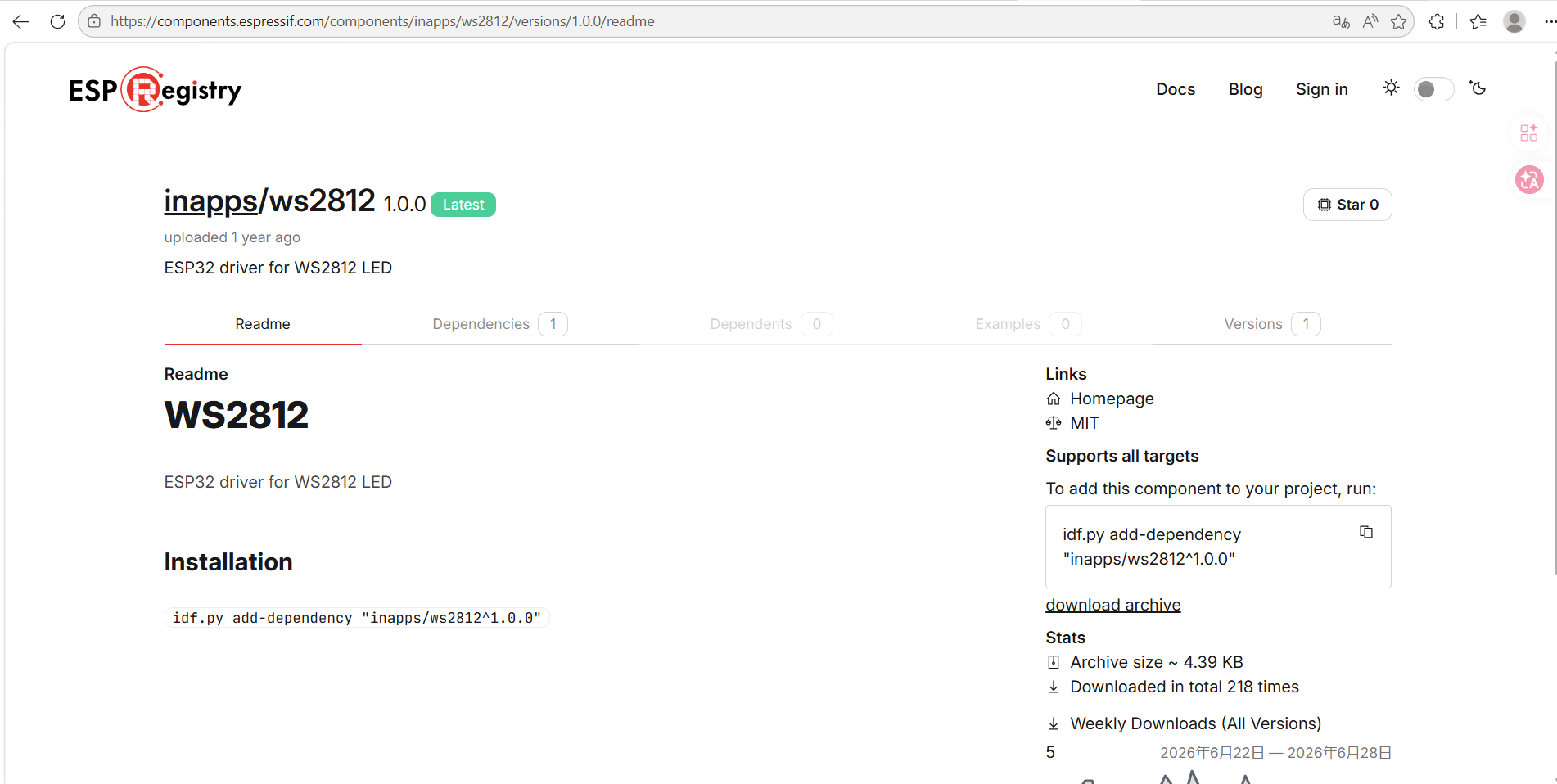

首先找一个esp32s3官方例程，然后烧录编译确认芯片能用。然后去乐鑫官网-模组搜索ws2812，

复制idf.py add-dependency "inapps/ws2812^1.0.0"

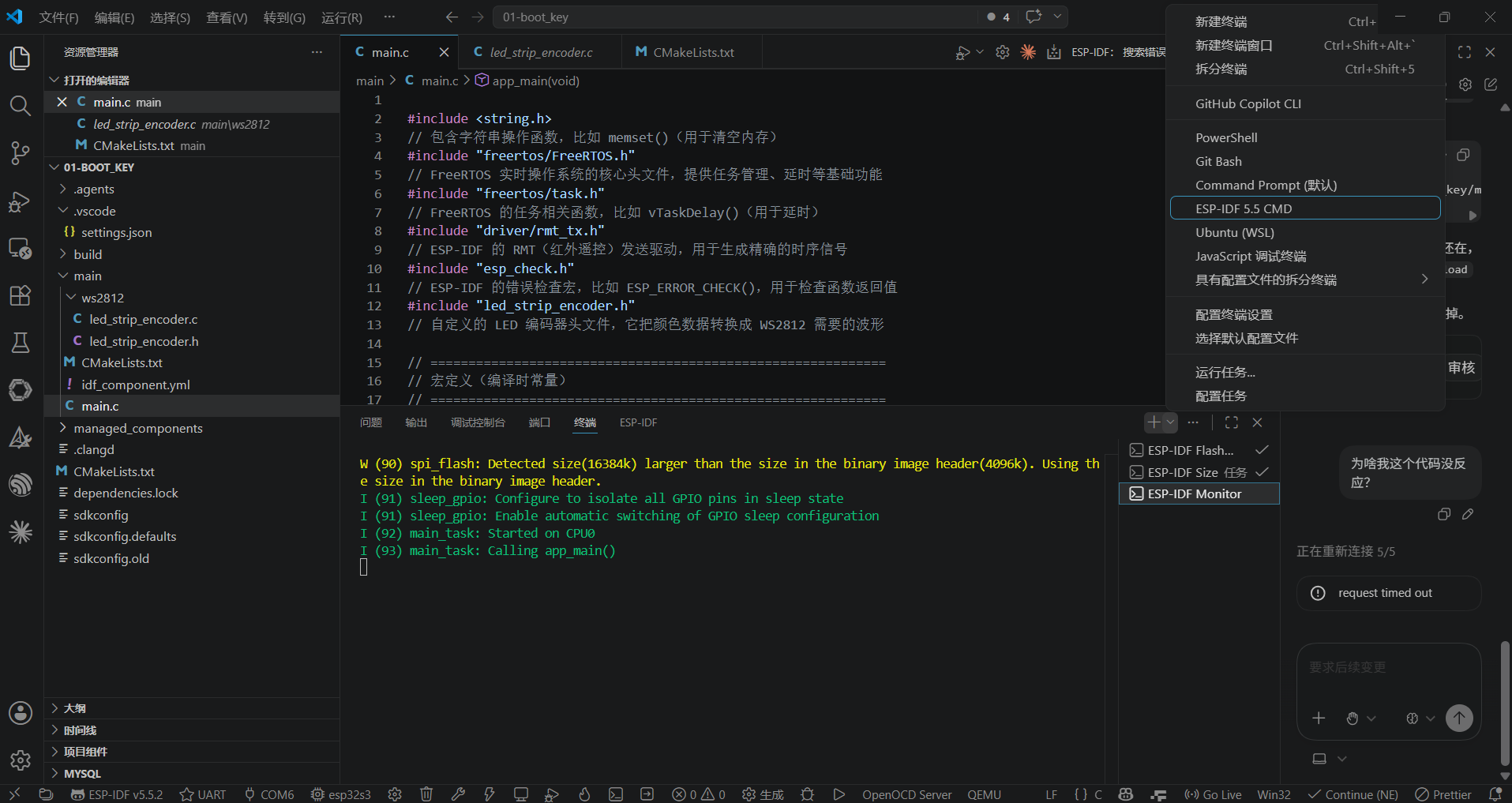

到vscode的终端选择esp-idf终端打开，

粘贴，然后重新编译会出现led_strip_encoder.c和led_strip_encoder.h文件。
有点难懂，根据ai一起理解一下。
这是.c文件

#include "esp_check.h"
#include "led_strip_encoder.h"

static const char *TAG = "led_encoder";     // 日志标签，打印日志时会显示 [led_encoder]

typedef struct {                            // 定义这个编码器的“私有数据盒子”
    rmt_encoder_t base;                     // 基类“身份证”，让系统知道这是一个编码器
    rmt_encoder_t *bytes_encoder;           // 指向“字节编码器”的指针（负责把数据转成波形）
    rmt_encoder_t *copy_encoder;            // 指向“拷贝编码器”的指针（负责直接复制复位信号）
    int state;                              // 状态机：0=正在编码颜色数据，1=正在发送复位码
    rmt_symbol_word_t reset_code;           // 存着复位信号的具体波形（两个低电平段）
} rmt_led_strip_encoder_t;                  // 这个结构体类型名

RMT_ENCODER_FUNC_ATTR                      // 告诉编译器这个函数要放在 IRAM 里（加速）
static size_t rmt_encode_led_strip(rmt_encoder_t *encoder, rmt_channel_handle_t channel,
                                   const void *primary_data, size_t data_size,
                                   rmt_encode_state_t *ret_state)
{                                           // 编码函数：RMT 每次要数据时都会调用它
    rmt_led_strip_encoder_t *led_encoder = __containerof(encoder, rmt_led_strip_encoder_t, base);
    // 通过基类指针反推出包含它的外层结构体地址
    rmt_encoder_handle_t bytes_encoder = led_encoder->bytes_encoder;   // 取出字节编码器句柄
    rmt_encoder_handle_t copy_encoder = led_encoder->copy_encoder;     // 取出拷贝编码器句柄
    rmt_encode_state_t session_state = RMT_ENCODING_RESET;             // 子编码器返回的状态
    rmt_encode_state_t state = RMT_ENCODING_RESET;                    // 最终要返回的状态
    size_t encoded_symbols = 0;                                       // 已经编码的符号数量

    switch (led_encoder->state) {            // 看当前处于哪个阶段
    case 0:                                  // 阶段0：编码颜色数据
        encoded_symbols += bytes_encoder->encode(bytes_encoder, channel, primary_data, data_size, &session_state);
        // 调用字节编码器，把 primary_data 里的字节转换成 RMT 高低电平符号
        if (session_state & RMT_ENCODING_COMPLETE) {   // 如果字节编码器说“全部数据都编码完了”
            led_encoder->state = 1;                    // 就把状态切换到阶段1（准备发复位）
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {   // 如果硬件发送缓冲区满了
            state |= RMT_ENCODING_MEM_FULL;            // 在最终状态里标记“内存满”
            goto out;                                  // 立即退出，等下次调用再继续
        }
    case 1:                                  // 阶段1：发送复位信号（注意没有 break，会从上个 case 滑下来）
        encoded_symbols += copy_encoder->encode(copy_encoder, channel, &led_encoder->reset_code,
                                                sizeof(led_encoder->reset_code), &session_state);
        // 调用拷贝编码器，把提前准备好的 reset_code 直接复制到 RMT 发送缓冲区
        if (session_state & RMT_ENCODING_COMPLETE) {   // 如果复位信号也发送完了
            led_encoder->state = RMT_ENCODING_RESET;   //状态机回到初始状态（下次从头开始）
            state |= RMT_ENCODING_COMPLETE;            // 标记“全部完成”
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {   // 如果缓冲区又满了
            state |= RMT_ENCODING_MEM_FULL;            // 标记内存满
            goto out;                                  // 退出，等下次继续
        }
    }

out:                                        // 退出标签
    *ret_state = state;                     // 把最终状态传回给调用者
    return encoded_symbols;                 // 返回本次编码的符号总数
}

static esp_err_t rmt_del_led_strip_encoder(rmt_encoder_t *encoder)
{                                           // 删除编码器，释放所有资源
    rmt_led_strip_encoder_t *led_encoder = __containerof(encoder, rmt_led_strip_encoder_t, base);
    // 反推出私有结构体地址
    rmt_del_encoder(led_encoder->bytes_encoder);   // 删除内部的字节编码器
    rmt_del_encoder(led_encoder->copy_encoder);    // 删除内部的拷贝编码器
    free(led_encoder);                             // 释放私有数据盒子本身
    return ESP_OK;                                 // 返回成功
}

RMT_ENCODER_FUNC_ATTR
static esp_err_t rmt_led_strip_encoder_reset(rmt_encoder_t *encoder)
{                                           // 重置编码器，清空内部状态，准备发新的一帧
    rmt_led_strip_encoder_t *led_encoder = __containerof(encoder, rmt_led_strip_encoder_t, base);
    // 反推出私有结构体
    rmt_encoder_reset(led_encoder->bytes_encoder);   // 重置字节编码器
    rmt_encoder_reset(led_encoder->copy_encoder);    // 重置拷贝编码器
    led_encoder->state = RMT_ENCODING_RESET;         // 把状态机置为 0（从头开始）
    return ESP_OK;
}

esp_err_t rmt_new_led_strip_encoder(const led_strip_encoder_config_t *config, rmt_encoder_handle_t *ret_encoder)
{                                           // 公共接口：创建一个 LED 编码器实例
    esp_err_t ret = ESP_OK;                 // 保存错误码
    rmt_led_strip_encoder_t *led_encoder = NULL;  // 私有数据盒子指针

    ESP_GOTO_ON_FALSE(config && ret_encoder, ESP_ERR_INVALID_ARG, err, TAG, "invalid argument");
    // 检查传入的配置指针和输出指针是否有效，无效就跳转到 err 标签

    led_encoder = rmt_alloc_encoder_mem(sizeof(rmt_led_strip_encoder_t));
    // 为私有结构体分配内存（可能使用特殊内存池）
    ESP_GOTO_ON_FALSE(led_encoder, ESP_ERR_NO_MEM, err, TAG, "no memory for LED strip encoder");
    // 如果分配失败，跳转到错误处理

    led_encoder->base.encode = rmt_encode_led_strip;        // 绑定编码函数
    led_encoder->base.del = rmt_del_led_strip_encoder;      // 绑定删除函数
    led_encoder->base.reset = rmt_led_strip_encoder_reset;  // 绑定重置函数

    rmt_bytes_encoder_config_t bytes_encoder_config = {     // 配置字节编码器的时序
        .bit0 = {                                           // 定义“0”码的波形
            .level0 = 1,                                    // 第一段电平：高
            .duration0 = 0.3 * config->resolution / 1000000, // 高电平持续 0.3 微秒（换算成 ticks）
            .level1 = 0,                                    // 第二段电平：低
            .duration1 = 0.9 * config->resolution / 1000000, // 低电平持续 0.9 微秒
        },
        .bit1 = {                                           // 定义“1”码的波形
            .level0 = 1,                                    // 第一段电平：高
            .duration0 = 0.9 * config->resolution / 1000000, // 高电平 0.9 微秒
            .level1 = 0,                                    // 第二段电平：低
            .duration1 = 0.3 * config->resolution / 1000000, // 低电平 0.3 微秒
        },
        .flags.msb_first = 1,                               // 先发送字节的最高位（MSB）
    };
    ESP_GOTO_ON_ERROR(rmt_new_bytes_encoder(&bytes_encoder_config, &led_encoder->bytes_encoder),
                      err, TAG, "create bytes encoder failed");
    // 调用官方 API 创建字节编码器，如果失败跳转错误

    rmt_copy_encoder_config_t copy_encoder_config = {};     // 拷贝编码器不需要任何配置
    ESP_GOTO_ON_ERROR(rmt_new_copy_encoder(&copy_encoder_config, &led_encoder->copy_encoder),
                      err, TAG, "create copy encoder failed");
    // 创建拷贝编码器，失败则跳错

    uint32_t reset_ticks = config->resolution / 1000000 * 50 / 2;
    // 计算复位信号每个半段的 tick 数：每微秒 tick 数 × 50微秒 ÷ 2（分成两段）
    led_encoder->reset_code = (rmt_symbol_word_t) {        // 构造复位符号
        .level0 = 0,                                       // 第一段电平：低
        .duration0 = reset_ticks,                          // 持续前半段时间
        .level1 = 0,                                       // 第二段电平：低
        .duration1 = reset_ticks,                          // 持续后半段时间（总低电平时间 = 50微秒）
    };

    *ret_encoder = &led_encoder->base;     // 把基类指针返回给用户（用户只认这个）
    return ESP_OK;                         // 创建成功

err:                                        // 错误处理标签
    if (led_encoder) {                      // 如果私有盒子已经分配了
        if (led_encoder->bytes_encoder) {   // 如果字节编码器已经创建了
            rmt_del_encoder(led_encoder->bytes_encoder); // 删除它
        }
        if (led_encoder->copy_encoder) {    // 如果拷贝编码器已经创建了
            rmt_del_encoder(led_encoder->copy_encoder);  // 删除它
        }
        free(led_encoder);                  // 释放私有盒子内存
    }
    return ret;                             // 返回错误码
}

这是.h文件


#pragma once // 防止这个文件被重复包含（相当于“只读一次，别复制粘贴多次”）

#include <stdint.h>                // 包含标准整数类型（比如 uint32_t，就是无符号32位整数）
#include "driver/rmt_encoder.h"    // 包含 ESP 官方 RMT 编码器的基类定义（里面定义了 rmt_encoder_handle_t 等类型）

#ifdef __cplusplus  // 如果编译器是 C++（而不是 C）
extern "C" {        // 就用 C 语言的规则来编译下面的函数（防止 C++ 把函数名字改得乱七八糟）
#endif              // 结束条件判断

typedef struct {                   // 定义一个结构体类型（用来传参数给创建函数）
    uint32_t resolution;           // 时钟频率，单位是 Hz（比如 10000000 表示 10MHz）
} led_strip_encoder_config_t;      // 这个结构体类型名字叫 led_strip_encoder_config_t

esp_err_t rmt_new_led_strip_encoder(const led_strip_encoder_config_t *config, rmt_encoder_handle_t *ret_encoder);
// 声明的公共函数：创建 LED 编码器
// 参数1：config -> 你填好的配置（时钟频率）
// 参数2：ret_encoder -> 编码器句柄的指针（函数会把创建好的编码器地址填到这里面）
// 返回值：esp_err_t -> ESP_OK 表示成功，其他数字表示失败

#ifdef __cplusplus                 // 如果编译器是 C++
}                                  // 结束 extern "C" 的大括号
#endif                             // 结束条件判断

开始写主代码


#include <string.h>
// 包含字符串操作函数，比如 memset()（用于清空内存）
#include "freertos/FreeRTOS.h"
// FreeRTOS 实时操作系统的核心头文件，提供任务管理、延时等基础功能
#include "freertos/task.h"
// FreeRTOS 的任务相关函数，比如 vTaskDelay()（用于延时）
#include "driver/rmt_tx.h"
// ESP-IDF 的 RMT（红外遥控）发送驱动，用于生成精确的时序信号
#include "esp_check.h"
// ESP-IDF 的错误检查宏，比如 ESP_ERROR_CHECK()，用于检查函数返回值
#include "led_strip_encoder.h"
// 自定义的 LED 编码器头文件，它把颜色数据转换成 WS2812 需要的波形

// ============================================================
// 宏定义（编译时常量）
// ============================================================

#define RGB_LED_GPIO 48
// 定义控制 LED 的 GPIO 引脚号，48 对应板载 WS2812 RGB LED
// 如果你要接外接灯条，改成你实际接的引脚（比如 21）

#define RGB_LED_COUNT 15
// 定义灯珠的数量，这里是 15 个（你的灯条有 15 个灯）

#define RMT_LED_RESOLUTION_HZ 10000000
// 定义 RMT 计数器的时钟频率，10 MHz（10,000,000 Hz）
// 这个频率决定了时序的精度，10MHz 足够精确控制 WS2812

// ============================================================
// 全局变量：颜色数据缓冲区
// ============================================================

static uint8_t led_pixels[RGB_LED_COUNT * 3];
// 定义一个静态数组，用来存放所有灯珠的颜色数据
// 每个灯珠需要 3 个字节（G、R、B 各占 1 字节）
// 数组大小 = 15 × 3 = 45 字节
// static 表示这个数组只在本文件内可见
// uint8_t 是无符号 8 位整数，范围 0~255

// ============================================================
// 函数 1：设置所有灯为同一颜色
// ============================================================

static void set_all_rgb(uint8_t red, uint8_t green, uint8_t blue)
// 定义一个静态函数，参数为红、绿、蓝分量（范围 0~255）
// static 表示这个函数只在本文件内使用
// void 表示没有返回值
{
    // 用 for 循环遍历每一个灯珠
    for (int i = 0; i < RGB_LED_COUNT; i++) {
        // i 是灯珠的索引，从 0 开始，到 14 结束

        // 计算当前灯珠在数组中的起始位置
        // 第 i 个灯珠的起始偏移量 = i * 3
        // 因为每个灯珠占 3 个字节

        led_pixels[i * 3 + 0] = green;
        // 第 0 个字节存放绿色分量（G）
        // WS2812 的数据顺序是 G（绿色）→ R（红色）→ B（蓝色）
        // 这是 WS2812 芯片的硬件要求，必须按这个顺序

        led_pixels[i * 3 + 1] = red;
        // 第 1 个字节存放红色分量（R）

        led_pixels[i * 3 + 2] = blue;
        // 第 2 个字节存放蓝色分量（B）
    }
    // 循环结束后，所有 15 个灯的颜色数据都已经填充好了
}

// ============================================================
// 函数 2：清空所有灯（熄灭）
// ============================================================

static void clear_all_leds(void)
// 定义一个静态函数，没有参数，没有返回值
{
    memset(led_pixels, 0, sizeof(led_pixels));
    // 使用 memset() 函数将整个 led_pixels 数组全部设置为 0
    // sizeof(led_pixels) 返回数组的总字节数（45 字节）
    // 全部设为 0 意味着所有灯珠的 G、R、B 都是 0，即熄灭
}

// ============================================================
// 主函数（程序入口）
// ============================================================

void app_main(void)
// ESP-IDF 程序的入口函数，类似于 Arduino 的 setup() + loop()
// 但这个函数本身不会自动循环，需要自己写 while(1) 循环
{
    // ------------------------------------------------------------
    // 步骤 1：创建 RMT 发送通道
    // ------------------------------------------------------------

    rmt_channel_handle_t led_chan = NULL;
    // 声明一个 RMT 通道句柄变量，初始值为 NULL
    // 这个句柄会在后面被赋值，用来代表一个 RMT 硬件通道

    rmt_tx_channel_config_t tx_chan_config = {
    // 定义一个 RMT 发送通道的配置结构体，并初始化它的各个字段
    // 使用 C99 的指定初始化语法（.字段名 = 值）

        .clk_src = RMT_CLK_SRC_DEFAULT,
        // 时钟源：使用默认的 RMT 时钟源（通常来自 APB 时钟）

        .gpio_num = RGB_LED_GPIO,
        // 输出引脚：使用宏定义的 GPIO 48（或你改成的其他引脚）

        .mem_block_symbols = 64,
        // RMT 内存块大小：64 个符号（每个符号代表一个电平状态）
        // 64 个符号足够发送几个灯的数据，对于 15 个灯，编码器会分多次发送

        .resolution_hz = RMT_LED_RESOLUTION_HZ,
        // RMT 计数器的时钟频率：10 MHz
        // 这个值决定了每个计数值对应的时间长度
        // 1 / 10,000,000 = 0.1 微秒/计数

        .trans_queue_depth = 4,
        // 发送队列深度：最多缓存 4 个发送任务
        // 如果发送速度比处理速度快，可以暂存在队列中等待
    };

    ESP_ERROR_CHECK(rmt_new_tx_channel(&tx_chan_config, &led_chan));
    // 调用 rmt_new_tx_channel() 函数，根据配置创建一个 RMT 发送通道
    // 第一个参数是配置结构体的地址，第二个参数是输出句柄的地址
    // ESP_ERROR_CHECK() 会检查返回值是否为 ESP_OK
    // 如果不是，会打印错误信息并中止程序

    // ------------------------------------------------------------
    // 步骤 2：创建 LED 编码器
    // ------------------------------------------------------------

    rmt_encoder_handle_t led_encoder = NULL;
    // 声明一个编码器句柄变量，初始值为 NULL

    led_strip_encoder_config_t encoder_config = {
        // 定义 LED 编码器的配置结构体
        .resolution = RMT_LED_RESOLUTION_HZ,
        // 分辨率：10 MHz，与 RMT 通道的时钟频率保持一致
    };

    ESP_ERROR_CHECK(rmt_new_led_strip_encoder(&encoder_config, &led_encoder));
    // 调用自定义的编码器创建函数 rmt_new_led_strip_encoder()
    // 这个函数会创建一个编码器，把颜色字节转换成 WS2812 的波形时序
    // 包括 0 码、1 码和复位信号（50us 低电平）
    // 传入配置和输出句柄的地址

    // ------------------------------------------------------------
    // 步骤 3：启用 RMT 通道
    // ------------------------------------------------------------

    ESP_ERROR_CHECK(rmt_enable(led_chan));
    // 调用 rmt_enable() 使能 RMT 通道
    // 在发送数据之前，必须先启用通道
    // 启用后，RMT 硬件就开始准备接收数据了

    // ------------------------------------------------------------
    // 步骤 4：配置发送参数
    // ------------------------------------------------------------

    rmt_transmit_config_t tx_config = {
        // 定义发送配置结构体
        .loop_count = 0,
        // 循环次数：0 表示不循环，只发送一次
        // 如果设为大于 0，数据会循环发送指定次数
    };

    // ------------------------------------------------------------
    // 步骤 5：主循环（无限循环）
    // ------------------------------------------------------------

    while (1) {
        // ========================================================

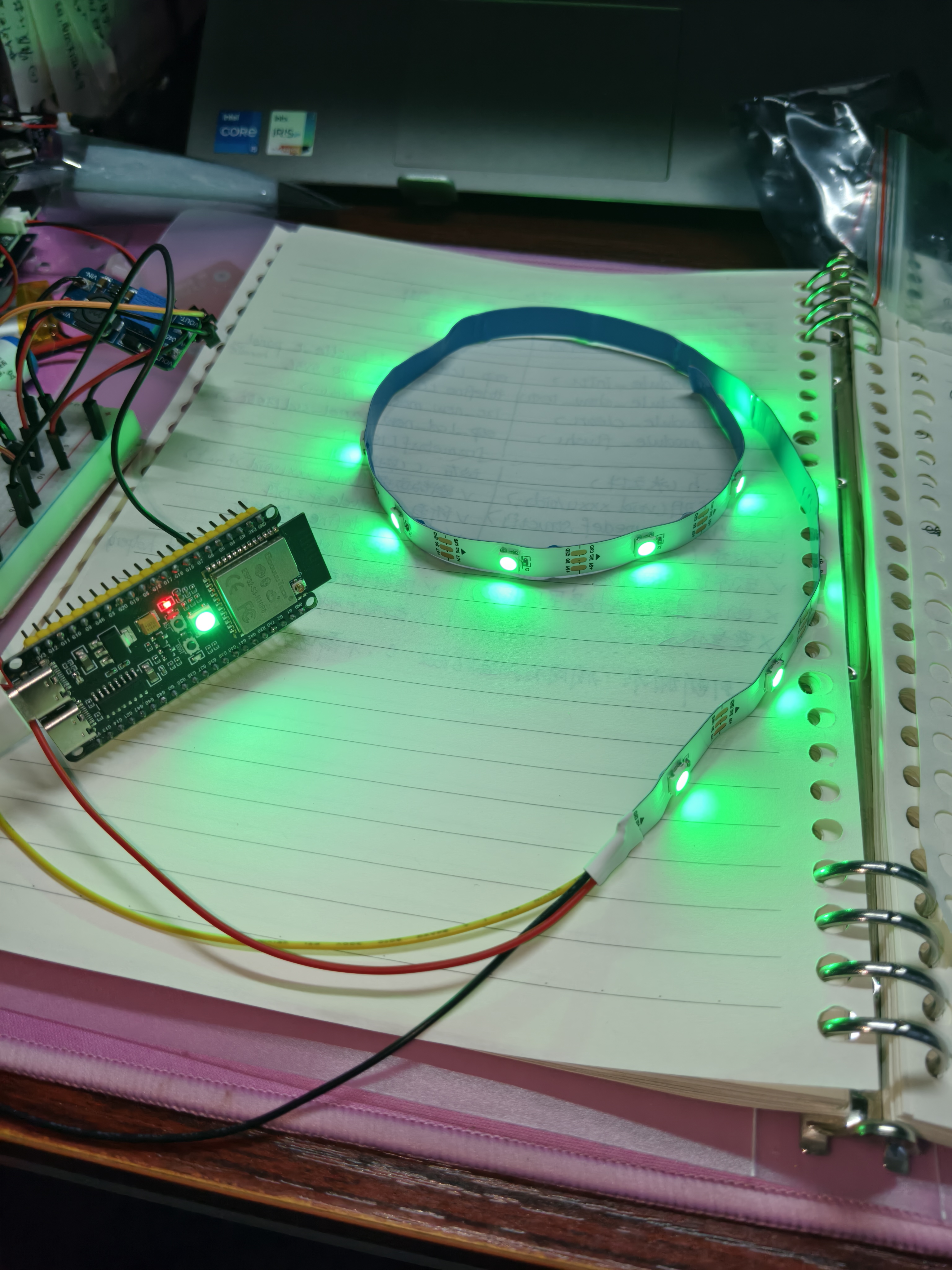

        // 效果：全部灯亮红色（255，最亮）
        // ========================================================

        set_all_rgb(0, 255, 0);
        // 调用 set_all_rgb()，参数顺序是 (红, 绿, 蓝)

        ESP_ERROR_CHECK(rmt_transmit(led_chan, led_encoder, led_pixels, sizeof(led_pixels), &tx_config));
        // 调用 rmt_transmit() 开始发送数据
        // 参数依次是：
        //   - led_chan：RMT 通道句柄
        //   - led_encoder：编码器句柄
        //   - led_pixels：要发送的数据指针（45 字节的颜色数据）
        //   - sizeof(led_pixels)：数据长度（45 字节）
        //   - &tx_config：发送配置
        // 这个函数会启动异步发送，将数据传给编码器，编码器转换成 RMT 波形并发送

        ESP_ERROR_CHECK(rmt_tx_wait_all_done(led_chan, portMAX_DELAY));
        // 调用 rmt_tx_wait_all_done() 等待所有数据发送完成
        // 参数 portMAX_DELAY 表示无限等待，直到发送完成才返回
        // 这是一个阻塞操作，确保数据完全发送到灯带后再继续

        vTaskDelay(pdMS_TO_TICKS(500));
        // 调用 FreeRTOS 的延时函数，延时 500 毫秒
        // pdMS_TO_TICKS(500) 将 500 毫秒转换为 FreeRTOS 的时钟滴答数
        // 在延时期间，CPU 可以执行其他任务（如果有的话），进入低功耗状态

        // // 全亮绿色
        // set_all_rgb(0, 255, 0);
        // ESP_ERROR_CHECK(rmt_transmit(led_chan, led_encoder, led_pixels, sizeof(led_pixels), &tx_config));
        // ESP_ERROR_CHECK(rmt_tx_wait_all_done(led_chan, portMAX_DELAY));
        // vTaskDelay(pdMS_TO_TICKS(500));

        // // 全亮蓝色
        // set_all_rgb(0, 0, 255);
        // ESP_ERROR_CHECK(rmt_transmit(led_chan, led_encoder, led_pixels, sizeof(led_pixels), &tx_config));
        // ESP_ERROR_CHECK(rmt_tx_wait_all_done(led_chan, portMAX_DELAY));
        // vTaskDelay(pdMS_TO_TICKS(500));

        // // 全灭
        // clear_all_leds();
        // ESP_ERROR_CHECK(rmt_transmit(led_chan, led_encoder, led_pixels, sizeof(led_pixels), &tx_config));
        // ESP_ERROR_CHECK(rmt_tx_wait_all_done(led_chan, portMAX_DELAY));
        // vTaskDelay(pdMS_TO_TICKS(500));
    }
    // 主循环结束，程序会一直在这里运行，永远不会退出
}
// app_main 函数结束

好的，点亮一条灯

纯ai手段点亮哈哈哈，但是还是稍微理解一下代码啦~
