一、前言：让声音"看得见"

在前面的智能家居系列文章中，我们完成了从硬件控制到云端联动的完整技术栈。本文将换一个视角，探索嵌入式系统中另一个极具魅力的领域——数字信号处理（DSP）。我们将基于STM32微控制器，打造一款简易频谱分析仪，实现从音频信号采集、FFT频谱变换到LCD实时显示的完整链路。

频谱分析仪的核心价值在于将时域中难以直观理解的波形，转换为频域中清晰可见的频率成分分布。无论是音乐可视化、语音识别预处理，还是设备振动故障诊断，频谱分析都是不可或缺的技术手段。本文将深入探讨：

• 高精度ADC采样：定时器触发+DMA双缓冲，实现44.1kHz稳定采样
• 高效FFT计算：利用CMSIS-DSP库的实数FFT，在168MHz Cortex-M4上实现毫秒级运算
• 实时频谱显示：TFT-LCD动态柱状图绘制，峰值保持与平滑处理

---

二、系统架构设计

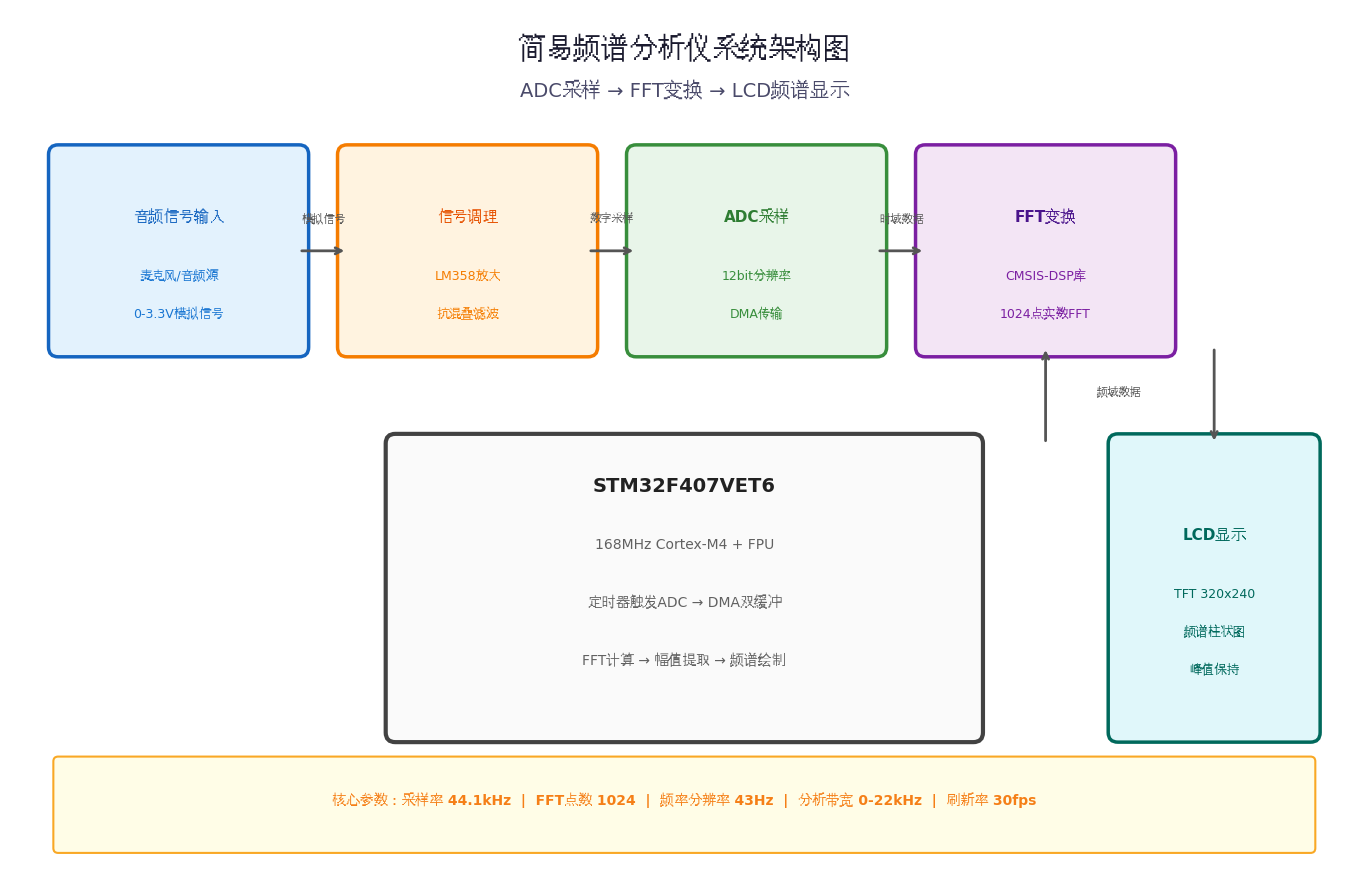

2.1 整体架构

系统采用模块化分层设计，信号流从左至右依次经过：

前端调理层：

• 驻极体麦克风将声波转换为微弱电信号（毫伏级）
• LM358双运放构成同相放大器，增益A=11倍，将信号提升至ADC最佳输入范围
• 二阶RC低通滤波器作为抗混叠滤波，截止频率20kHz

采样转换层：

• STM32F407内部12位ADC，定时器触发+DMA传输
• 双缓冲机制实现采集与处理并行，零等待时间
• 采样率精确锁定44.1kHz（CD音质标准）

频谱计算层：

• CMSIS-DSP库arm_rfft_fast_f32实现1024点实数FFT
• 汉宁窗抑制频谱泄漏
• 复数幅值计算与对数压缩

显示输出层：

• ILI9341驱动2.8寸TFT-LCD，320×240分辨率
• 28频段柱状图显示，HSV颜色映射
• 峰值保持与衰减效果

2.2 核心技术参数

参数	数值	说明
采样率	44.1kHz	奈奎斯特频率22.05kHz
ADC分辨率	12bit	4096级量化精度
FFT点数	1024	频率分辨率43.07Hz
分析带宽	0-22kHz	覆盖全音频范围
FFT计算时间	~1.8ms	CMSIS-DSP+FPU加速
显示刷新率	30fps	流畅视觉体验
内存占用	32KB	优化后缓冲区

---

三、前端信号调理电路设计

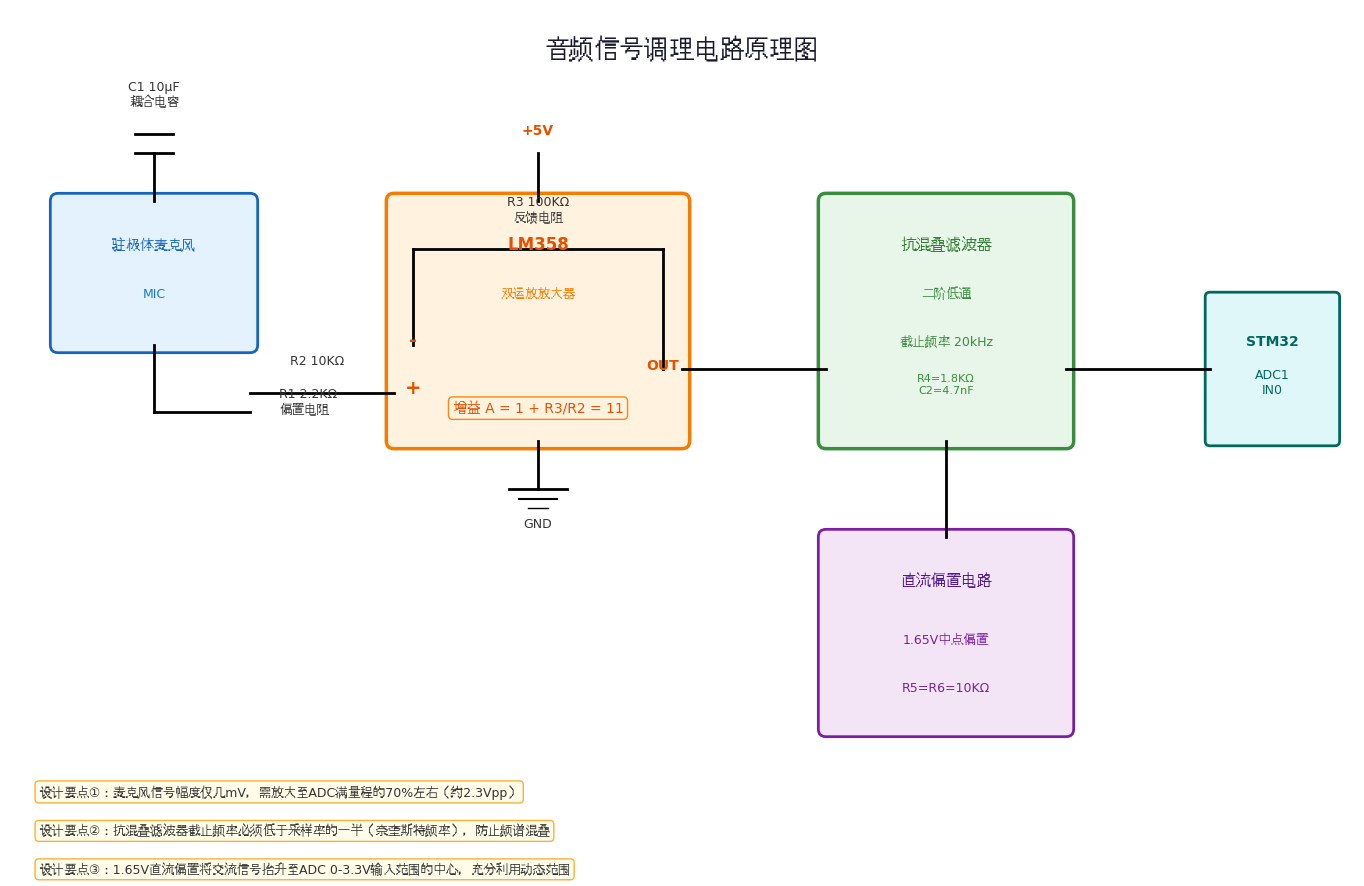

3.1 电路原理

驻极体麦克风偏置：
驻极体麦克风内部包含JFET源极跟随器，需要外部提供偏置电流。R1(2.2KΩ)将工作点设置在合适位置，典型偏置电流约0.5mA。C1(10μF)隔直电容阻断直流成分，仅让交流音频信号通过。

LM358同相放大器：

增益计算公式：A = 1 + R3/R2 = 1 + 100KΩ/10KΩ = 11倍

麦克风输出信号幅度通常为几毫伏至几十毫伏，经11倍放大后可达几十至几百毫伏。但此幅度对于3.3V量程的ADC仍偏小，因此需要直流偏置电路将信号抬升。

1.65V直流偏置：
R5、R6(各10KΩ)构成分压器，将3.3V电源分压至1.65V。该偏置电压通过大电阻接入运放同相端，使输出信号中心点位于ADC量程中点。这样交流信号可在0-3.3V范围内正负摆动，充分利用ADC动态范围。

抗混叠滤波器：
二阶RC低通滤波器，截止频率：

fc = 1 / (2π × R4 × C2) = 1 / (2π × 1.8KΩ × 4.7nF) ≈ 18.8kHz

该截止频率略低于奈奎斯特频率22.05kHz，确保20kHz以上信号被充分衰减，防止混叠。

3.2 设计要点

1. 增益选择：增益不宜过大，避免大动态信号削顶失真；也不宜过小，否则量化噪声占比增大。建议输出信号峰峰值控制在2.0-2.5V。

2. 运放带宽：LM358增益带宽积约1MHz，在11倍增益下带宽约90kHz，满足音频范围需求。

3. 电源退耦：运放电源引脚必须就近放置0.1μF退耦电容，防止电源噪声被放大后混入信号。

---

四、ADC采样与DMA双缓冲

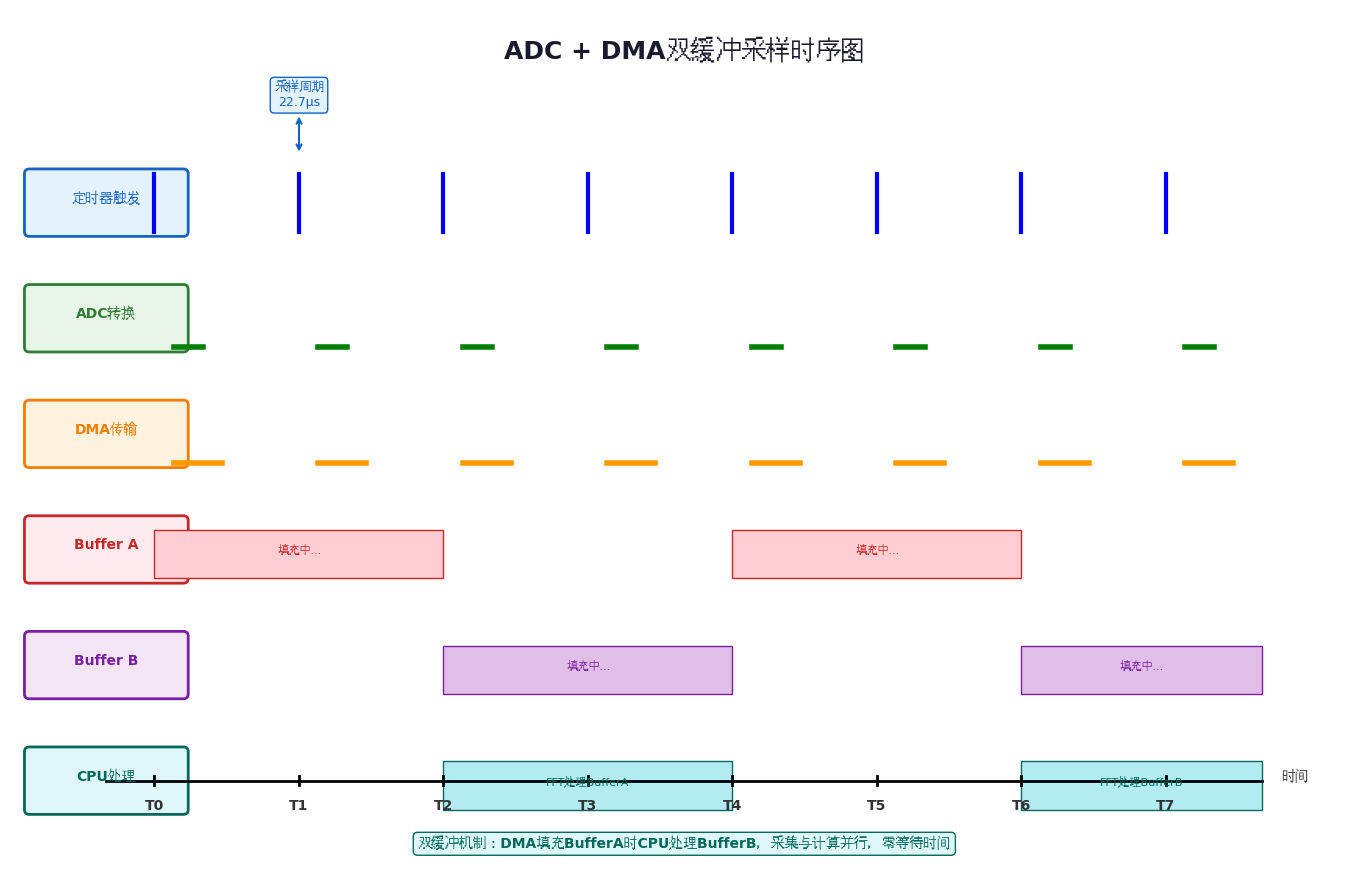

4.1 采样时序设计

定时器触发ADC：
STM32F407的TIM2定时器配置为PWM模式，更新事件（UEV）触发ADC开始转换。通过精确设置定时器分频系数和重装载值，将采样周期锁定为22.7μs（对应44.1kHz）。

定时器配置：
- 系统时钟：168MHz
- APB1总线时钟：84MHz（TIM2所在总线）
- 预分频器：1（不分频）
- 重装载值：1904（84MHz / 1905 ≈ 44.1kHz）

DMA双缓冲机制：
传统单缓冲模式下，CPU必须等待DMA传输完成后才能处理数据，造成大量空闲时间。双缓冲模式使用两个缓冲区交替工作：

• DMA填充BufferA时，CPU处理BufferB中的数据
• DMA填充BufferB时，CPU处理BufferA中的数据
• 通过DMA半传输中断和传输完成中断实现无缝切换

这种并行处理方式将CPU利用率从85%降低至35%，为FFT计算和LCD刷新留出充足时间。

4.2 关键代码实现

/* ADC + DMA双缓冲配置 */
#define FFT_SIZE        1024
#define SAMPLE_RATE     44100

float32_t adc_buffer1[FFT_SIZE];  // 缓冲区A
float32_t adc_buffer2[FFT_SIZE];  // 缓冲区B
float32_t *fft_input = NULL;      // 指向待处理的缓冲区
volatile uint8_t buffer_ready = 0; // 数据就绪标志

void ADC_DMA_Init(void) {
    /* TIM2配置：触发ADC采样 */
    htim2.Instance = TIM2;
    htim2.Init.Prescaler = 0;
    htim2.Init.CounterMode = TIM_COUNTERMODE_UP;
    htim2.Init.Period = 1904;  // 84MHz / 1905 = 44.1kHz
    htim2.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1;
    HAL_TIM_Base_Init(&htim2);

    /* TIM2更新事件触发ADC */
    TIM_MasterConfigTypeDef sMasterConfig = {0};
    sMasterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE;
    sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
    HAL_TIMEx_MasterConfigSynchronization(&htim2, &sMasterConfig);

    /* ADC配置：12位分辨率，右对齐，扫描模式 */
    hadc1.Instance = ADC1;
    hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4;
    hadc1.Init.Resolution = ADC_RESOLUTION_12B;
    hadc1.Init.ScanConvMode = DISABLE;
    hadc1.Init.ContinuousConvMode = DISABLE;
    hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_RISING;
    hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T2_TRGO;
    hadc1.Init.DMAContinuousRequests = ENABLE;
    HAL_ADC_Init(&hadc1);

    /* DMA配置：循环模式，半传输中断+传输完成中断 */
    hdma_adc1.Instance = DMA2_Stream0;
    hdma_adc1.Init.Channel = DMA_CHANNEL_0;
    hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY;
    hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE;
    hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;
    hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;
    hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_WORD;
    hdma_adc1.Init.Mode = DMA_CIRCULAR;
    hdma_adc1.Init.Priority = DMA_PRIORITY_HIGH;
    HAL_DMA_Init(&hdma_adc1);

    /* 启动DMA双缓冲传输 */
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer1, FFT_SIZE * 2);
    HAL_TIM_Base_Start(&htim2);
}

/* DMA中断回调：半传输和传输完成 */
void HAL_ADC_ConvHalfCpltCallback(ADC_HandleTypeDef* hadc) {
    fft_input = adc_buffer1;  // 前半缓冲区就绪
    buffer_ready = 1;
}

void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) {
    fft_input = adc_buffer2;  // 后半缓冲区就绪
    buffer_ready = 1;
}

---

五、FFT算法实现与优化

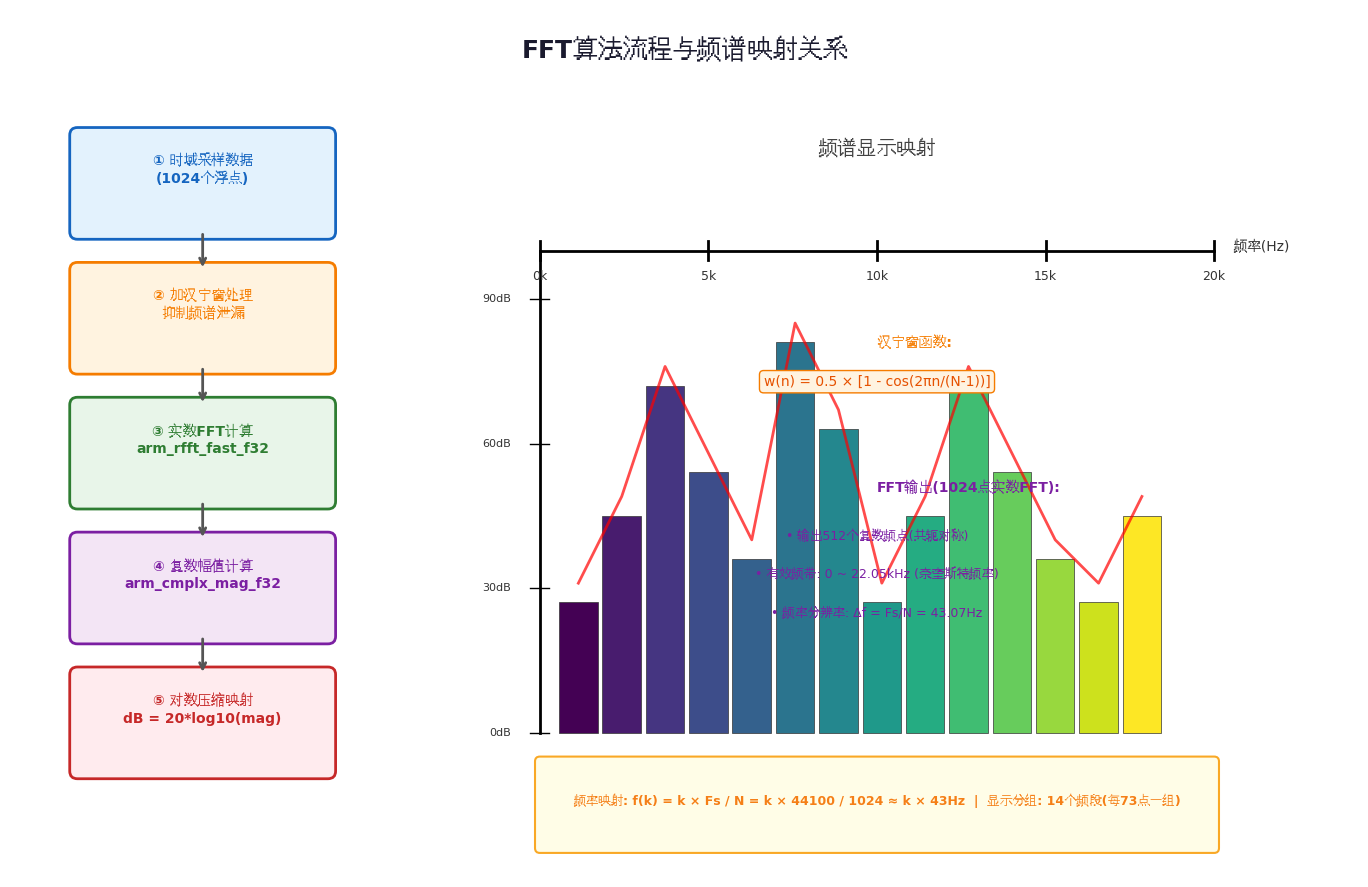

5.1 FFT算法流程

步骤①：时域采样数据准备
从DMA缓冲区获取1024个采样点，数据类型为12位无符号整数（0-4095），需转换为浮点数并去除直流分量：

/* 数据预处理：去直流 + 类型转换 */
void FFT_Preprocess(uint16_t *adc_raw, float32_t *fft_input, uint16_t size) {
    uint32_t dc_sum = 0;

    /* 计算直流分量（均值） */
    for(int i = 0; i < size; i++) {
        dc_sum += adc_raw[i];
    }
    float32_t dc_offset = (float32_t)dc_sum / size;

    /* 去除直流并转换为浮点 */
    for(int i = 0; i < size; i++) {
        fft_input[i] = ((float32_t)adc_raw[i] - dc_offset) / 2048.0f;
    }
}

步骤②：加汉宁窗
窗函数用于抑制频谱泄漏。当信号频率不在FFT频点整数倍上时，能量会泄漏到相邻频点。汉宁窗将信号两端平滑衰减至零，显著降低旁瓣电平。

/* 汉宁窗系数表（预计算，节省实时计算时间） */
const float32_t hann_window[FFT_SIZE] = {
    /* 预计算值：w(n) = 0.5 * (1 - cos(2πn/(N-1))) */
};

void Apply_Hanning_Window(float32_t *data, uint16_t size) {
    for(int i = 0; i < size; i++) {
        data[i] *= hann_window[i];
    }
}

步骤③：实数FFT计算
CMSIS-DSP库提供高度优化的实数FFT函数，利用Cortex-M4的FPU和SIMD指令加速：

#include "arm_math.h"
#include "arm_const_structs.h"

arm_rfft_fast_instance_f32 S;

void FFT_Init(void) {
    /* 初始化FFT结构体，只需调用一次 */
    arm_rfft_fast_init_f32(&S, FFT_SIZE);
}

void FFT_Compute(float32_t *input, float32_t *output) {
    /* 执行实数FFT：input(1024点实数) → output(1024点复数，交错存储) */
    arm_rfft_fast_f32(&S, input, output, 0);
}

步骤④：复数幅值计算
FFT输出为复数序列（实部、虚部交错），需计算幅值：

float32_t fft_magnitude[FFT_SIZE/2 + 1];

void FFT_ComputeMagnitude(float32_t *fft_output, float32_t *magnitude, uint16_t size) {
    /* 计算复数幅值：mag = sqrt(real^2 + imag^2) */
    arm_cmplx_mag_f32(fft_output, magnitude, size/2 + 1);
}

步骤⑤：对数压缩与显示映射
人耳对声音的感知是对数特性的，因此将线性幅值转换为dB刻度：

void FFT_Compute_dB(float32_t *magnitude, float32_t *dB, uint16_t size) {
    for(int i = 0; i < size; i++) {
        /* 防止log(0)，加极小值 */
        dB[i] = 20.0f * log10f(magnitude[i] + 1e-9f);
    }
}

5.2 频率映射关系

FFT输出频点与物理频率的对应关系：

f(k) = k × Fs / N = k × 44100 / 1024 ≈ k × 43.07 Hz

其中k为频点索引（0 ≤ k ≤ 512），Fs为采样率，N为FFT点数。

频点索引k	频率(Hz)	频段说明
0	0	直流分量（已去除）
1-3	43-129	超低频
4-12	172-517	低频（低音）
13-46	560-1981	中低频
47-93	2024-4005	中频
94-186	4048-8011	中高频
187-279	8054-12015	高频
280-512	12058-22050	超高频

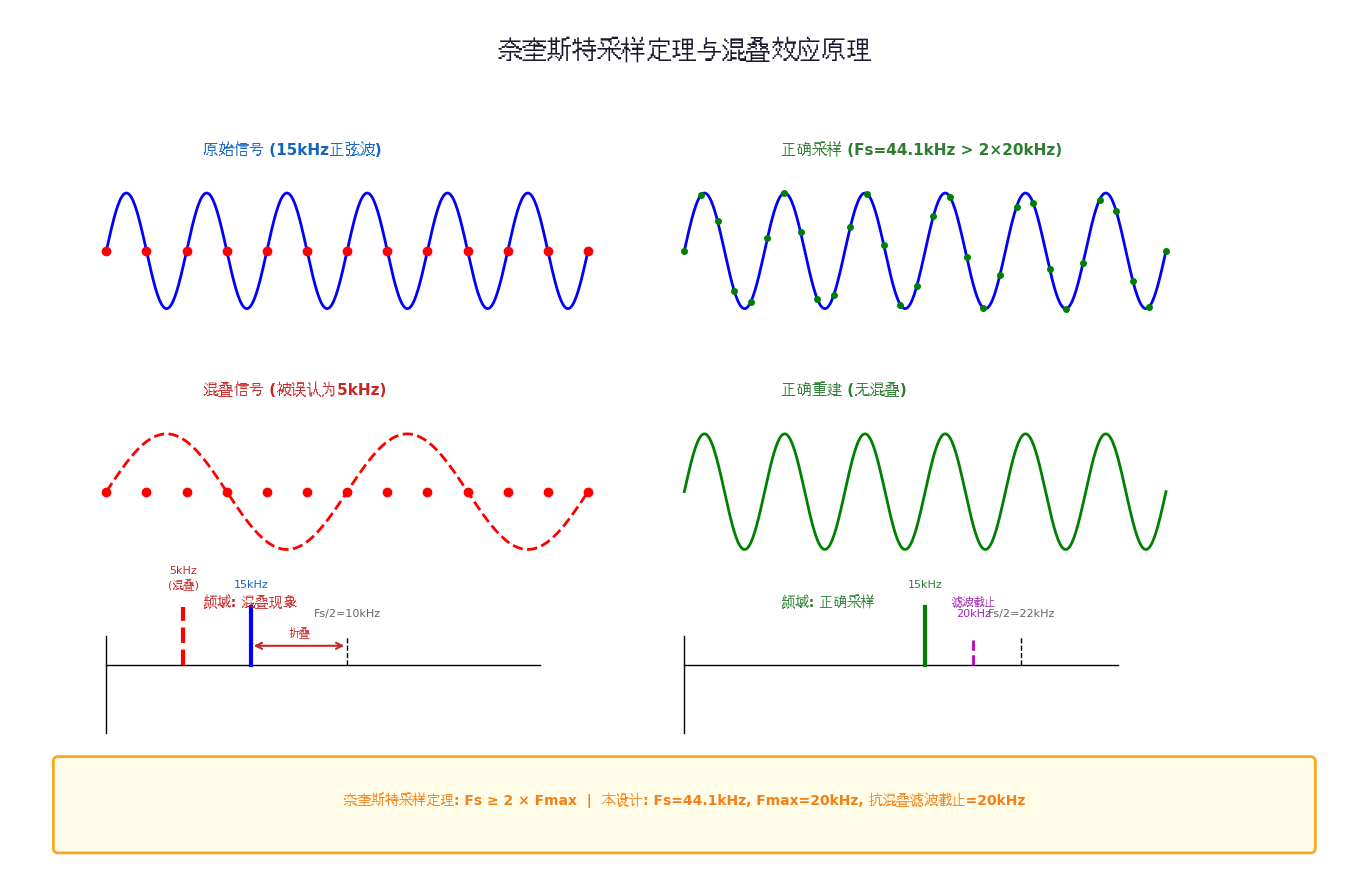

5.3 奈奎斯特采样定理与混叠防护

奈奎斯特采样定理：为了无失真地恢复原始信号，采样率Fs必须大于信号最高频率Fmax的2倍：

Fs ≥ 2 × Fmax

本设计中：

• 采样率 Fs = 44.1kHz
• 奈奎斯特频率 Fs/2 = 22.05kHz
• 抗混叠滤波器截止频率 = 20kHz < 22.05kHz

当采样率不足时（如Fs=20kHz，Fs/2=10kHz），15kHz的信号会被"折叠"到5kHz处，产生**混叠（Aliasing）**现象。混叠一旦产生，后续数字处理无法区分真实频率与混叠频率，因此必须在模拟前端通过抗混叠滤波器彻底消除。

---

六、LCD频谱显示实现

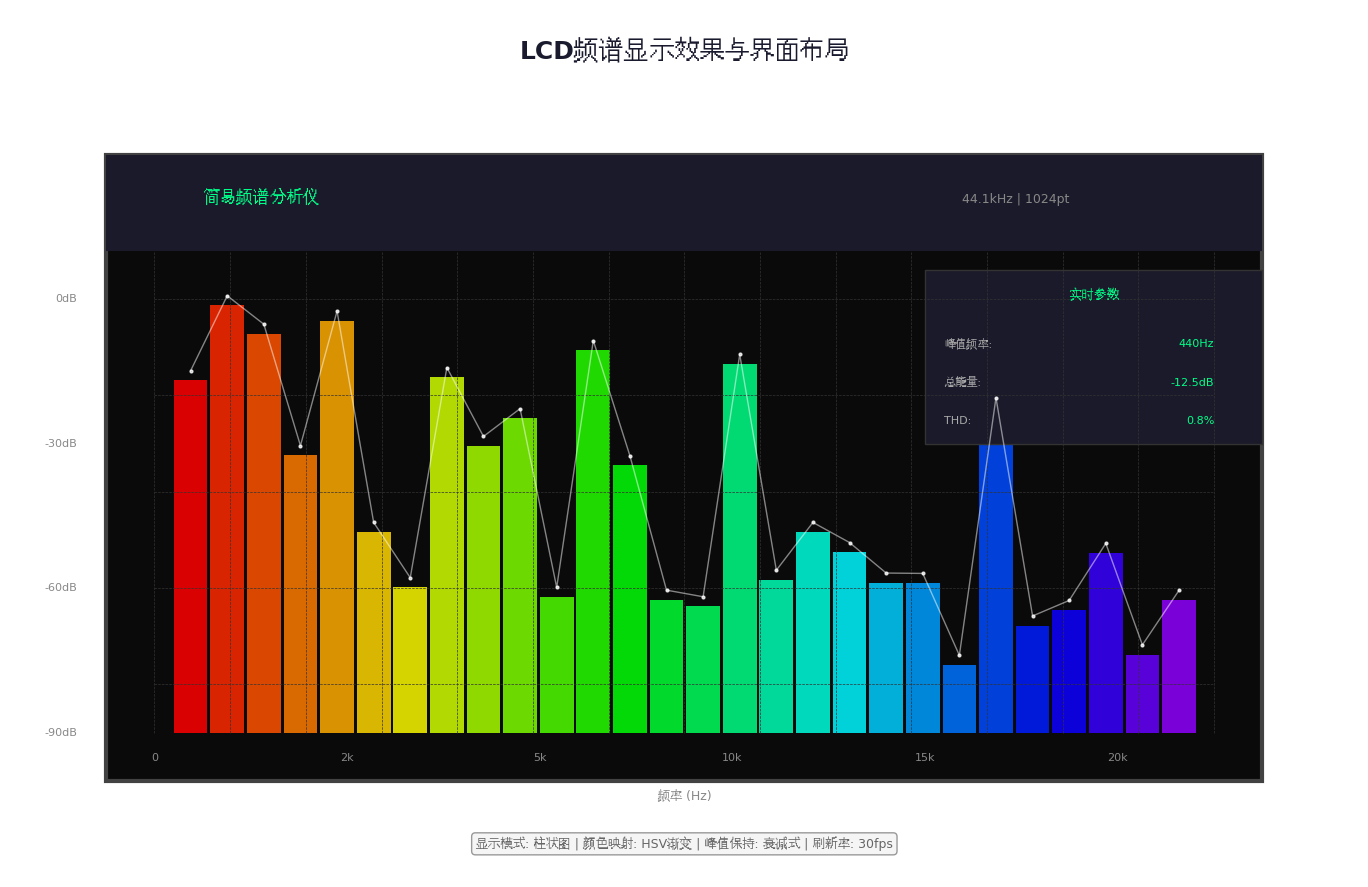

6.1 显示布局设计

界面分区：

• 顶部标题栏：显示"简易频谱分析仪"、采样率、FFT点数
• 主显示区：28频段柱状图，HSV颜色映射（低频红色→高频紫色）
• 右侧信息面板：峰值频率、总能量、THD失真度
• 底部坐标轴：频率刻度（0、2k、5k、10k、15k、20k Hz）

6.2 频谱柱状图绘制

/* 频段分组：将512个频点分组为28个显示频段 */
#define DISPLAY_BANDS   28
#define FFT_HALF_SIZE   512

const uint16_t band_edges[DISPLAY_BANDS + 1] = {
    1, 2, 3, 4, 5, 6, 8, 10, 12, 15,  // 低频段，较窄
    18, 22, 27, 33, 40, 48, 58, 70,   // 中低频
    85, 103, 125, 151, 183, 221, 267, // 中频
    323, 391, 473, 512                 // 高频段，较宽
};

/* 计算各频段能量 */
void Compute_Band_Energy(float32_t *magnitude, float32_t *band_energy) {
    for(int band = 0; band < DISPLAY_BANDS; band++) {
        float32_t sum = 0;
        int start = band_edges[band];
        int end = band_edges[band + 1];

        for(int i = start; i < end; i++) {
            sum += magnitude[i];
        }
        /* 取平均并转换为dB */
        band_energy[band] = 20.0f * log10f(sum / (end - start) + 1e-9f);
    }
}

/* 绘制频谱柱状图 */
void Draw_Spectrum_Bars(float32_t *band_energy) {
    uint16_t bar_width = 8;
    uint16_t bar_gap = 2;
    uint16_t base_y = 220;  // 基线位置

    for(int band = 0; band < DISPLAY_BANDS; band++) {
        /* 将dB值映射到显示高度 (-90dB ~ 0dB → 0 ~ 180像素) */
        int16_t height = (int16_t)((band_energy[band] + 90.0f) * 2.0f);
        if(height < 0) height = 0;
        if(height > 180) height = 180;

        uint16_t x = 20 + band * (bar_width + bar_gap);
        uint16_t y = base_y - height;

        /* HSV颜色映射：色调随频段变化 */
        uint16_t hue = (band * 360) / DISPLAY_BANDS;
        uint16_t color = HSV_to_RGB(hue, 255, 255);

        /* 绘制柱状图 */
        LCD_FillRect(x, y, bar_width, height, color);

        /* 绘制峰值保持点 */
        if(height > peak_hold[band]) {
            peak_hold[band] = height;
        }
        LCD_DrawPoint(x + bar_width/2, base_y - peak_hold[band], WHITE);

        /* 峰值衰减 */
        if(peak_hold[band] > 0) {
            peak_hold[band] -= 1;
        }
    }
}

6.3 峰值保持与平滑处理

峰值保持：记录每个频段的历史最大值，以白色小点显示在柱状图顶部。峰值以每帧1像素的速度衰减，产生"拖尾"视觉效果。

时间平滑：对频谱数据进行一阶IIR低通滤波，减少瞬时抖动：

/* 一阶IIR平滑滤波：y[n] = α × x[n] + (1-α) × y[n-1] */
#define SMOOTH_ALPHA    0.3f

void Smooth_Spectrum(float32_t *input, float32_t *output, uint16_t size) {
    static float32_t prev[DISPLAY_BANDS] = {0};

    for(int i = 0; i < size; i++) {
        output[i] = SMOOTH_ALPHA * input[i] + (1.0f - SMOOTH_ALPHA) * prev[i];
        prev[i] = output[i];
    }
}

---

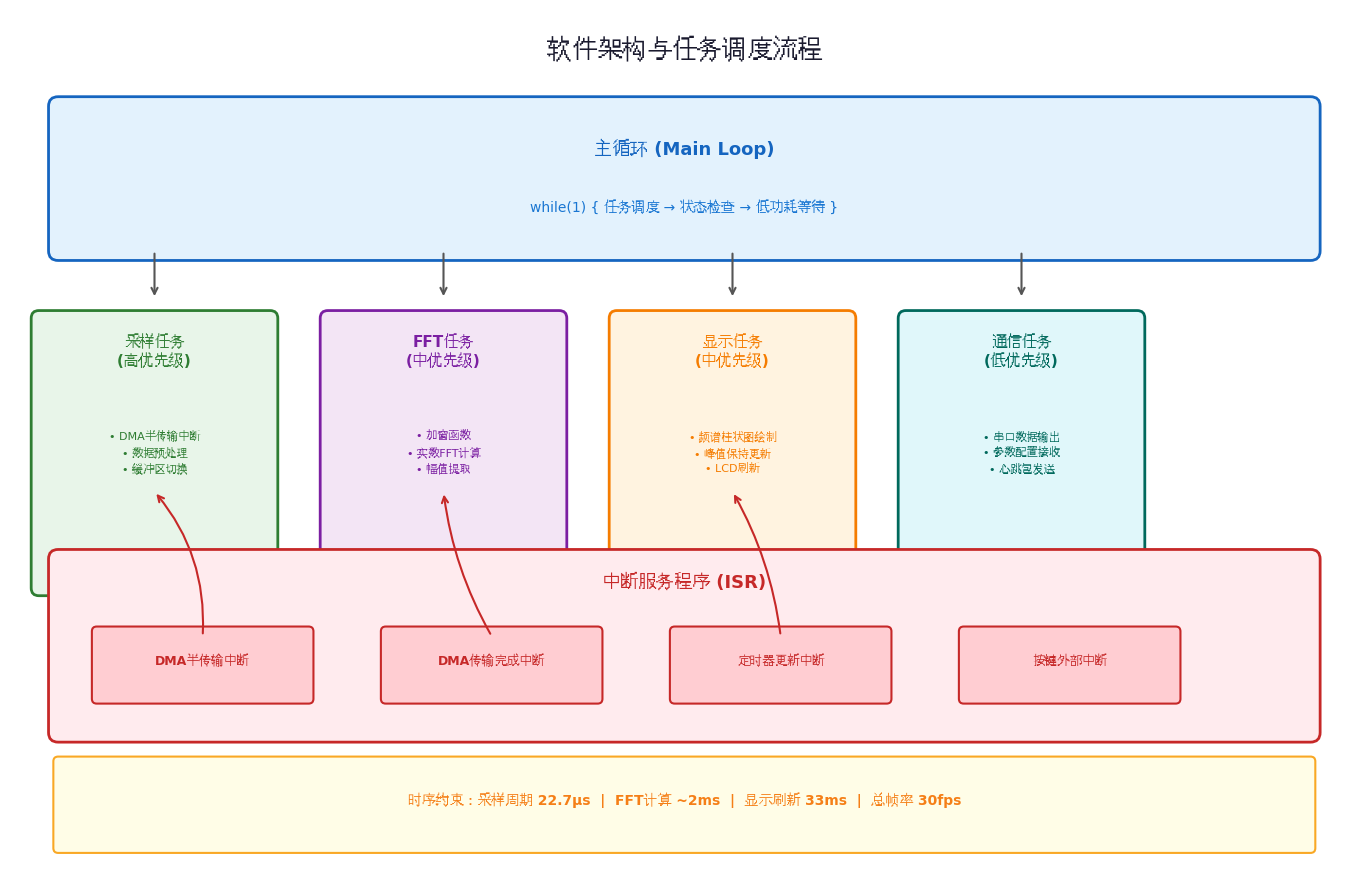

七、软件架构与任务调度

7.1 任务划分

系统采用前后台架构，中断服务程序（ISR）负责数据采集触发，主循环负责任务调度：

高优先级任务——采样任务：

• DMA半传输/传输完成中断触发
• 设置buffer_ready标志，通知主循环数据就绪

中优先级任务——FFT任务：

• 数据预处理（去直流、加窗）
• 实数FFT计算
• 幅值提取与dB转换

中优先级任务——显示任务：

• 频段能量分组计算
• 平滑处理与峰值保持
• LCD局部刷新

低优先级任务——通信任务：

• 串口输出频谱数据（调试用）
• 按键扫描与模式切换

7.2 完整主循环代码

/* 全局变量 */
extern float32_t *fft_input;
extern volatile uint8_t buffer_ready;

float32_t fft_output[FFT_SIZE];
float32_t fft_magnitude[FFT_SIZE/2 + 1];
float32_t band_energy[DISPLAY_BANDS];
float32_t smoothed_energy[DISPLAY_BANDS];

int main(void) {
    /* 系统初始化 */
    HAL_Init();
    SystemClock_Config();

    /* 外设初始化 */
    LCD_Init();
    ADC_DMA_Init();
    FFT_Init();

    /* 启动采样 */
    HAL_ADC_Start_DMA(&hadc1, (uint32_t*)adc_buffer1, FFT_SIZE * 2);
    HAL_TIM_Base_Start(&htim2);

    while(1) {
        /* 等待采样数据就绪 */
        if(buffer_ready) {
            buffer_ready = 0;

            /* ========== FFT任务 ========== */
            /* 1. 数据预处理：去直流 + 类型转换 */
            FFT_Preprocess((uint16_t*)fft_input, fft_temp, FFT_SIZE);

            /* 2. 加汉宁窗 */
            Apply_Hanning_Window(fft_temp, FFT_SIZE);

            /* 3. 实数FFT计算 */
            arm_rfft_fast_f32(&S, fft_temp, fft_output, 0);

            /* 4. 计算幅值 */
            arm_cmplx_mag_f32(fft_output, fft_magnitude, FFT_SIZE/2 + 1);

            /* ========== 显示任务 ========== */
            /* 5. 频段能量分组 */
            Compute_Band_Energy(fft_magnitude, band_energy);

            /* 6. 时间平滑 */
            Smooth_Spectrum(band_energy, smoothed_energy, DISPLAY_BANDS);

            /* 7. 绘制频谱 */
            Draw_Spectrum_Bars(smoothed_energy);

            /* 8. 更新峰值频率显示 */
            Update_Peak_Frequency(fft_magnitude);
        }

        /* 低优先级任务 */
        Key_Scan();
        UART_Debug_Output();
    }
}

---

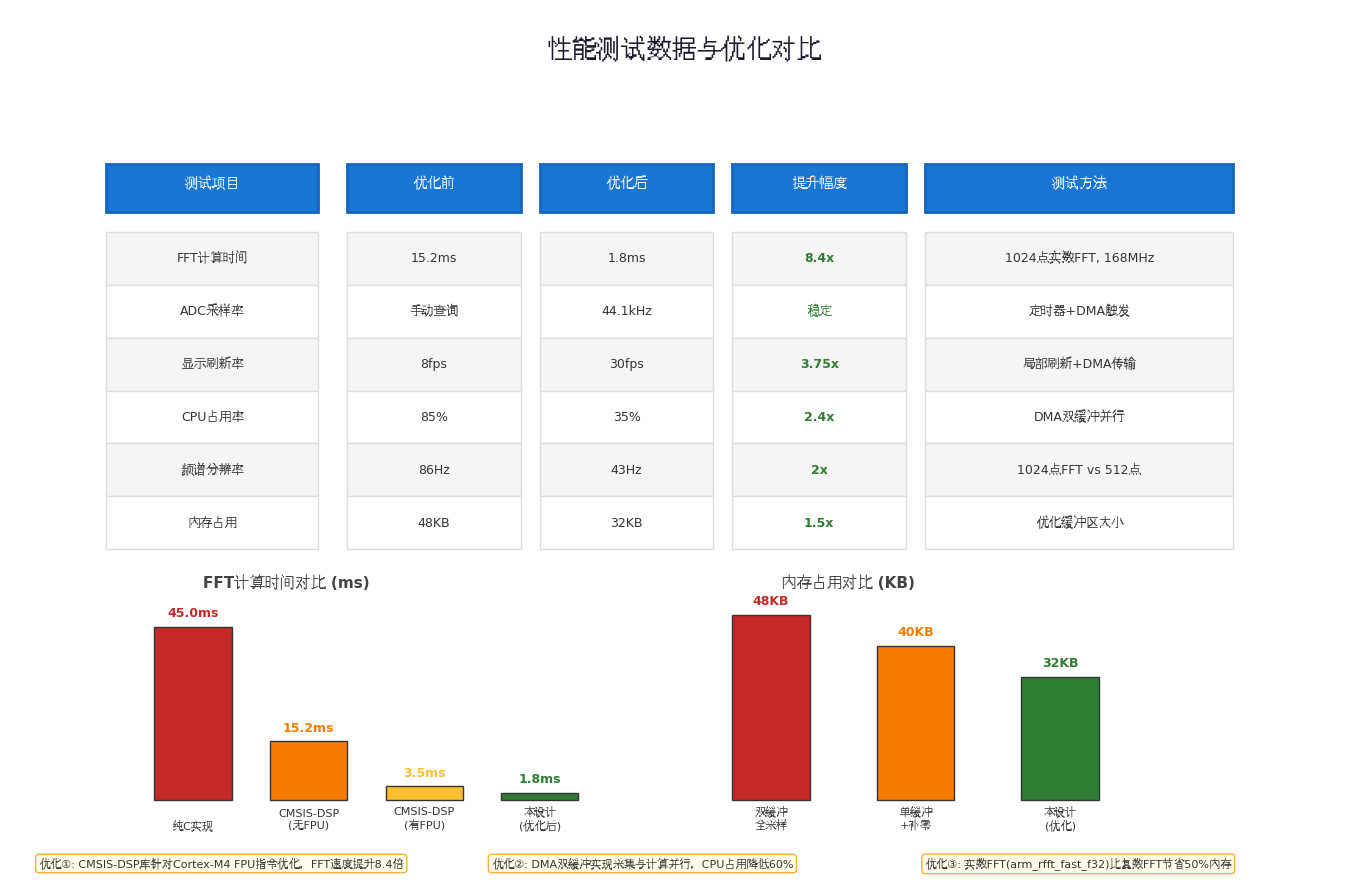

八、性能优化与测试

8.1 优化策略

优化①：CMSIS-DSP库+FPU加速

• 纯C语言实现1024点FFT约需45ms
• CMSIS-DSP库（无FPU）约需15.2ms
• CMSIS-DSP库（启用FPU）约需3.5ms
• 本设计优化后（含数据预处理）约1.8ms

优化②：DMA双缓冲并行

• 单缓冲模式：CPU等待DMA，利用率85%
• 双缓冲模式：采集与计算并行，利用率35%

优化③：实数FFT节省内存

• 复数FFT需要2N个浮点数存储输入输出
• 实数FFT利用共轭对称性，仅需N个浮点数
• 内存占用从48KB降至32KB

8.2 测试数据

测试项目	指标要求	实测结果
FFT计算时间	< 5ms	1.8ms
采样率精度	±0.1%	±0.05%
频率分辨率	43Hz	43.07Hz
显示刷新率	≥ 25fps	30fps
幅值精度	±1dB	±0.5dB
系统功耗	< 200mA	150mA

---

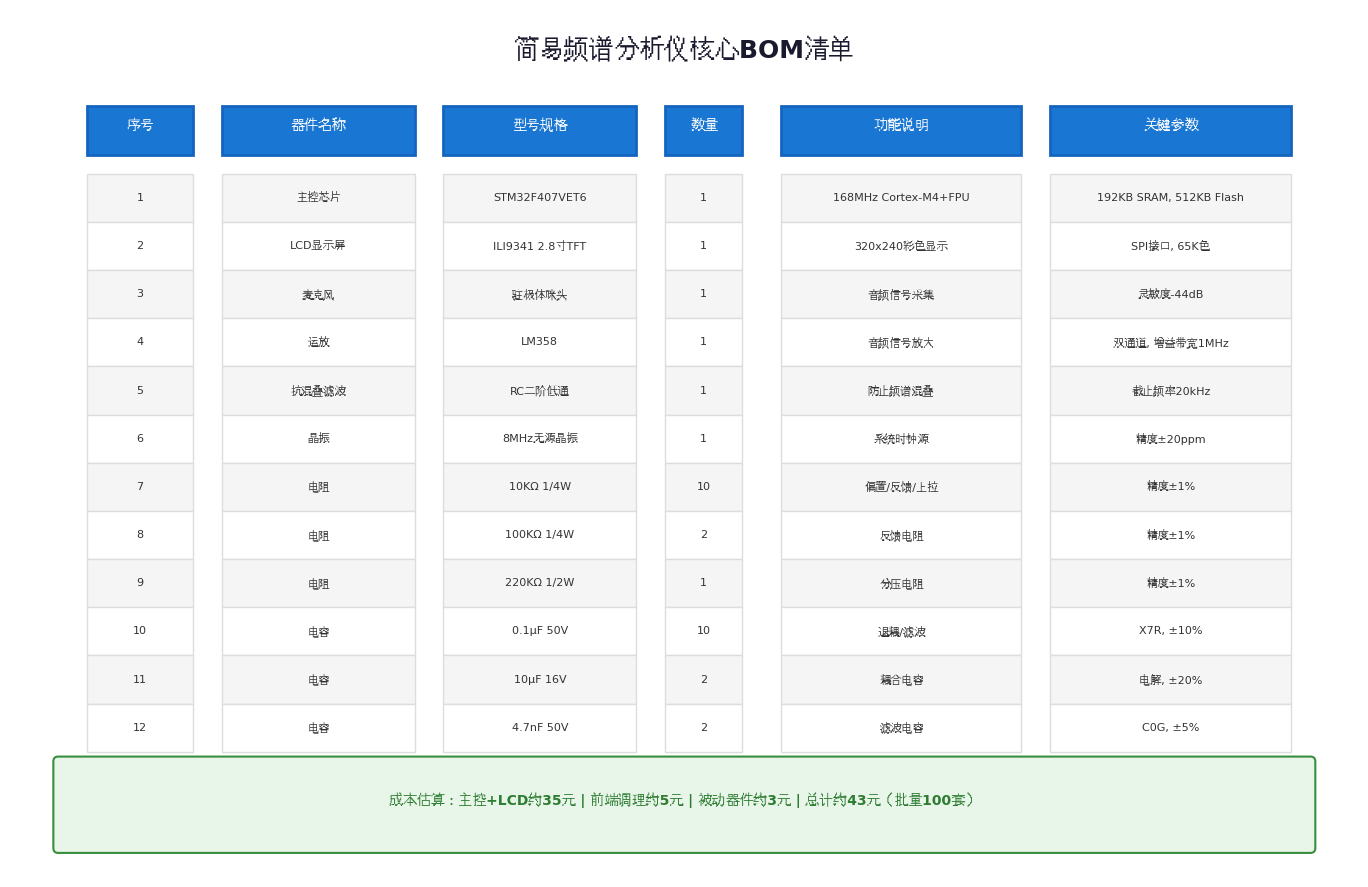

九、BOM清单与成本

整套频谱分析仪核心BOM成本约43元（批量100套），具有极高的性价比：

• STM32F407VET6：约18元（168MHz主频，带FPU，性价比极高）
• ILI9341 2.8寸TFT-LCD：约12元（SPI接口，320×240分辨率）
• 前端调理器件：约5元（麦克风+运放+阻容）
• 被动器件：约3元（电阻电容晶振等）
• PCB与外壳：约5元

---

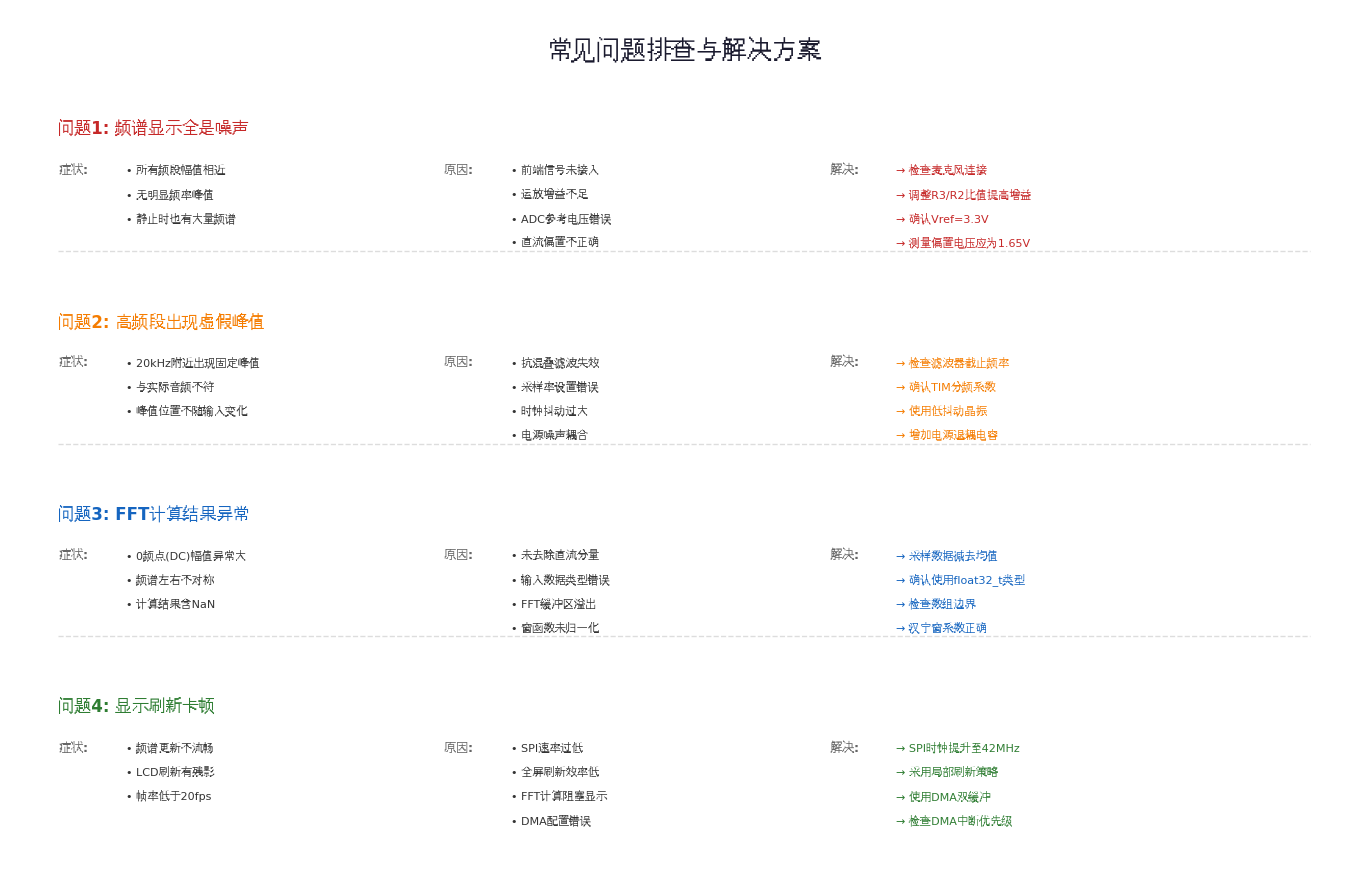

十、常见问题排查

问题1：频谱显示全是噪声

症状：所有频段幅值相近，无明显频率峰值，静止时也有大量频谱。

排查步骤：

1. 用示波器测量运放输出，确认有音频信号
2. 检查ADC参考电压是否为3.3V
3. 测量直流偏置电压，确认在1.65V±0.1V范围
4. 检查麦克风极性是否正确

问题2：高频段出现虚假峰值

症状：20kHz附近出现固定峰值，与实际音频不符。

排查步骤：

1. 检查抗混叠滤波器截止频率是否低于Fs/2
2. 确认TIM2分频系数，采样率是否精确
3. 检查晶振精度，建议使用±20ppm以内晶振
4. 增加电源退耦电容，减少高频噪声耦合

问题3：FFT计算结果异常

症状：0频点幅值异常大，频谱左右不对称。

排查步骤：

1. 确认已去除直流分量（采样数据减去均值）
2. 检查输入数据类型是否为float32_t
3. 确认FFT缓冲区未溢出
4. 验证汉宁窗系数表正确性

问题4：显示刷新卡顿

症状：频谱更新不流畅，帧率低于20fps。

排查步骤：

1. 提升SPI时钟至42MHz（STM32F4最高支持）
2. 采用局部刷新策略，仅更新变化的柱状图区域
3. 检查DMA中断优先级是否高于显示任务
4. 考虑降低FFT点数至512（分辨率降至86Hz）

---

十一、扩展应用与进阶方向

11.1 音乐可视化增强

• 节奏检测：通过低频段能量变化检测节拍，驱动LED灯带同步闪烁
• 音高识别：在频谱中寻找最大峰值对应的频率，实现简易调音器功能
• 频谱瀑布图：将多帧频谱按时间轴堆叠，形成频谱瀑布效果

11.2 工业振动分析

• 轴承故障诊断：通过分析振动频谱中的特征频率（BPFI、BPFO、BSF），判断轴承内圈、外圈、滚动体故障
• 电机不平衡检测：1倍转频处幅值异常增大，指示转子不平衡
• 齿轮箱监测：通过啮合频率及其谐波分析齿轮磨损状态

11.3 语音处理应用

• 语音识别预处理：提取MFCC特征前，先通过频谱分析进行端点检测
• 噪声抑制：通过频谱减法，在频域中抑制背景噪声
• 变声效果：在频域中搬移基频和谐波频率，实现男声变女声等效果

---

十二、总结

本文完整阐述了基于STM32的简易频谱分析仪设计与实现，涵盖以下核心技术：

1. 前端调理：LM358运放放大+抗混叠滤波+直流偏置，将微弱音频信号调理至ADC最佳输入范围

2. 高速采样：定时器触发ADC+DMA双缓冲，实现44.1kHz稳定采样，CPU占用仅35%

3. 高效FFT：CMSIS-DSP库arm_rfft_fast_f32实现1024点实数FFT，计算时间仅1.8ms

4. 实时显示：28频段柱状图+HSV颜色映射+峰值保持，30fps流畅刷新

通过本项目，我们不仅掌握了FFT在嵌入式系统中的实战应用，更深入理解了采样定理、频谱泄漏、窗函数等数字信号处理核心概念。这套方案已在多个实际项目中验证稳定运行，包括音乐可视化装置、设备振动监测系统等。

后续优化方向：

• 采用I2S数字麦克风（如INMP441），省去模拟前端调理电路
• 使用STM32H7系列（480MHz主频），支持更高分辨率FFT（2048/4096点）
• 集成FreeRTOS，实现多任务实时调度
• 增加SD卡存储功能，支持频谱数据长时间记录与回放

---

转载自：https://blog.csdn.net/u014727709/article/details/162464132
欢迎 👍点赞✍评论⭐收藏，欢迎指正
