一、引言

在物联网和工业4.0时代，设备之间的通信需求呈爆炸式增长。MQTT（Message Queuing Telemetry Transport）协议以其极简的设计、极低的带宽占用和强大的发布/订阅模式，成为物联网通信的事实标准。从智能家居传感器到工业生产线上的PLC，从农业环境监测到车联网终端，MQTT无处不在。

然而，嵌入式设备的资源极其有限：几十KB的RAM、几百KB的ROM、低功耗的MCU。如何在如此苛刻的条件下实现一个功能完整、性能可靠的MQTT客户端，是每一位物联网嵌入式开发者必须掌握的核心技能。本文将从MQTT协议的核心机制出发，深入解析报文格式、QoS等级、KeepAlive机制，并提供一套可直接落地的嵌入式轻量实现方案。

二、MQTT协议架构与发布订阅模型

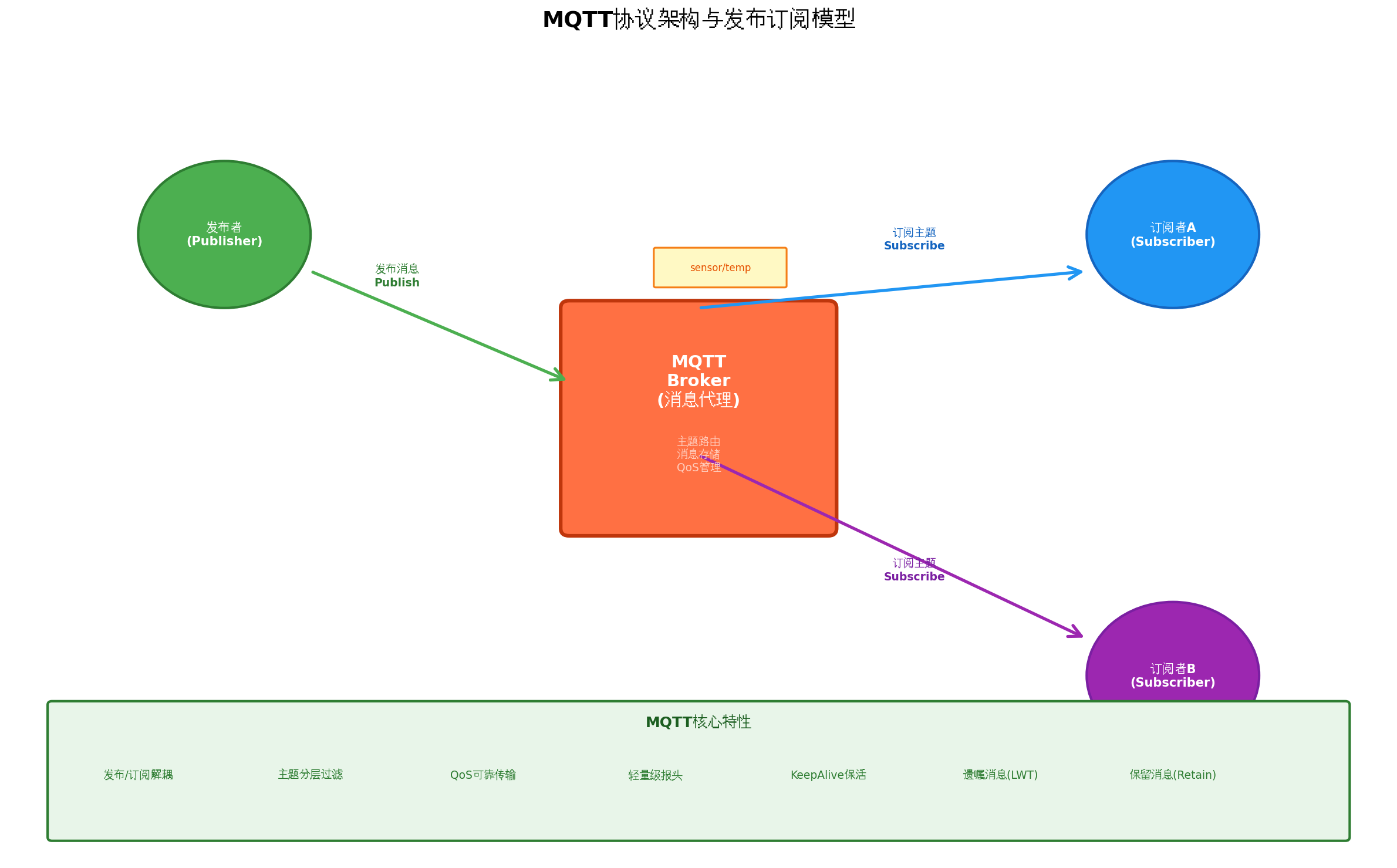

MQTT采用经典的发布/订阅（Publish/Subscribe）通信模式，通过Broker（消息代理）实现发布者和订阅者之间的解耦。

在这里插入图片描述

2.1 发布/订阅解耦

与传统的客户端/服务器模式不同，MQTT的发布者和订阅者之间不直接通信：

  • 发布者（Publisher）：负责产生消息，将消息发送到指定的主题（Topic）
  • 订阅者（Subscriber）：订阅感兴趣的主题，接收该主题下的所有消息
  • Broker（消息代理）：负责接收发布者的消息，根据主题路由分发给对应的订阅者

这种架构的优势在于：

  1. 空间解耦：发布者和订阅者不需要知道对方的存在
  2. 时间解耦：订阅者离线时，Broker可以缓存消息（取决于QoS等级）
  3. 同步解耦：发布和订阅是异步操作，不会阻塞

2.2 MQTT核心特性

特性 说明 工业价值
发布/订阅解耦 设备间不直接通信 灵活的系统架构

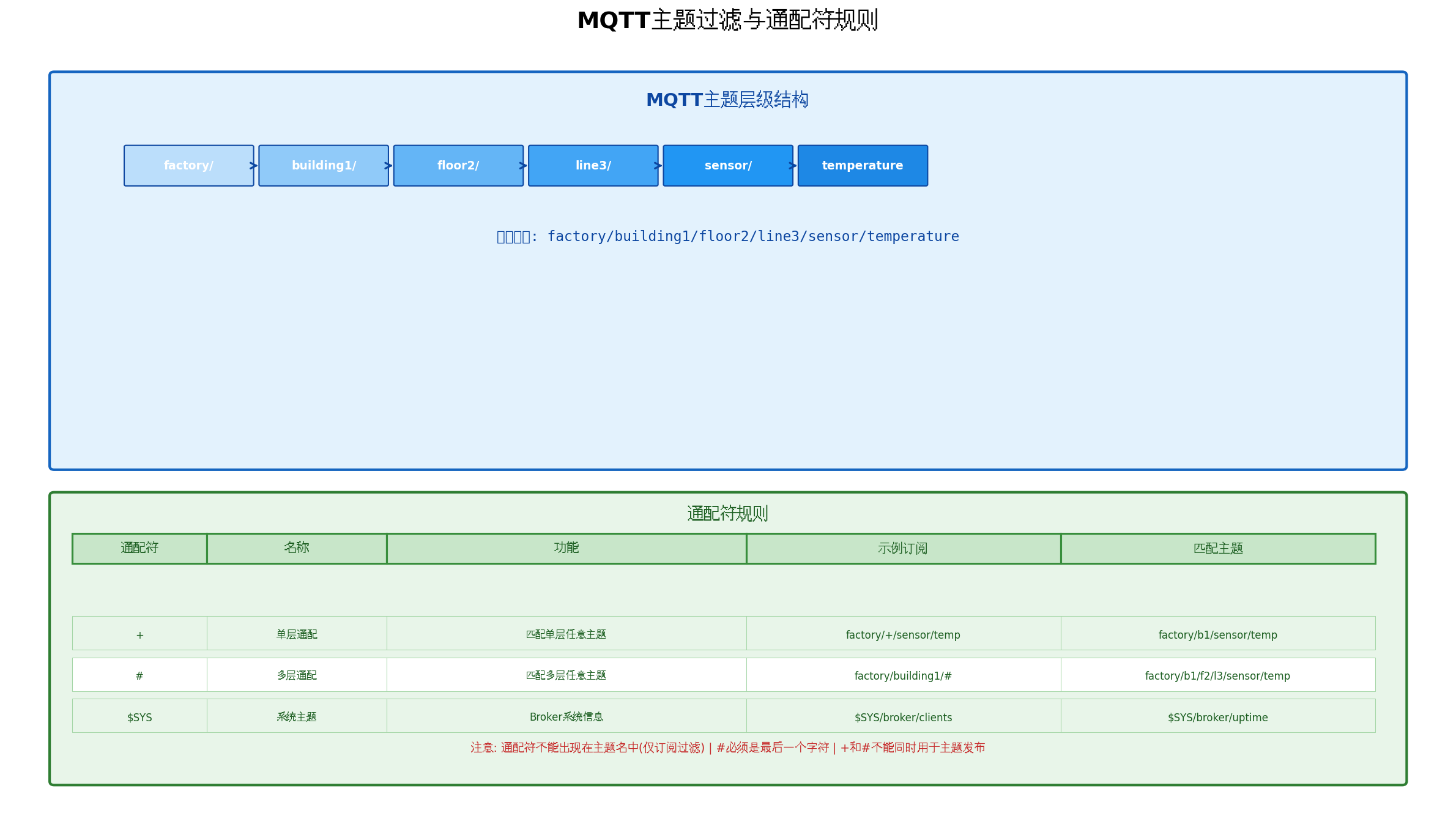

主题分层过滤 支持层级主题和通配符 大规模设备管理
QoS可靠传输 三级服务质量保障 关键数据不丢失
轻量级报头 最小2字节固定头 低带宽、低功耗
KeepAlive保活 心跳机制检测连接 及时发现设备离线
遗嘱消息(LWT) 异常断开时通知 设备状态监控
保留消息(Retain) 新订阅者立即收到最新值 状态同步

三、MQTT报文格式详解

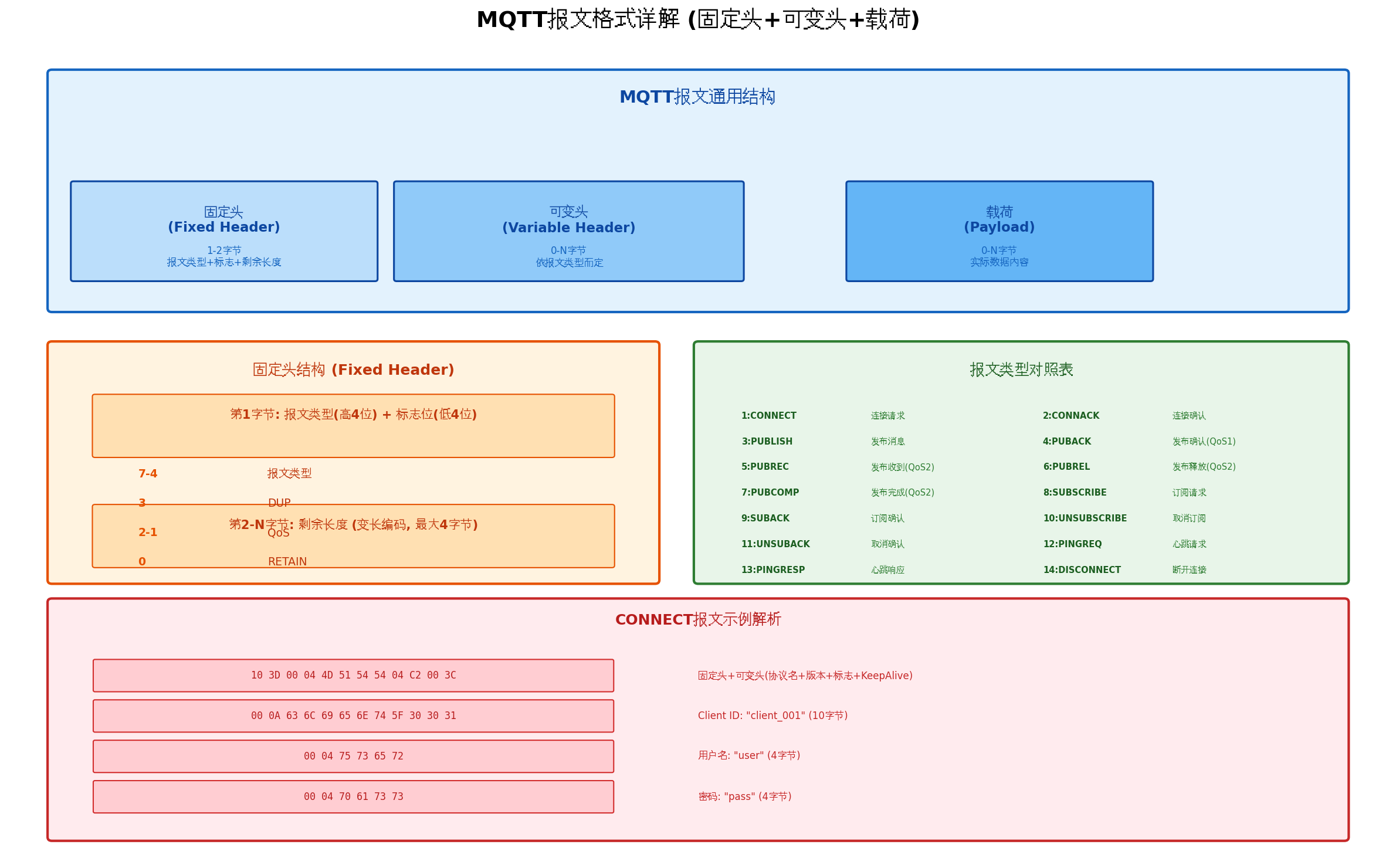

MQTT协议的所有通信都基于统一的报文格式，这种简洁的设计是其轻量化的核心。

在这里插入图片描述

3.1 报文通用结构

每个MQTT报文由三部分组成：

部分 长度 说明
固定头（Fixed Header） 1-5字节 报文类型+标志+剩余长度
可变头（Variable Header） 0-N字节 依报文类型而定
载荷（Payload） 0-N字节 实际数据内容

3.2 固定头结构

第1字节：高4位为报文类型，低4位为标志位

7  6  5  4  3  2  1  0
|  报文类型  | DUP | QoS | RETAIN |

标志位定义：

  • DUP（位3）：重发标志，用于QoS>0的消息重传
  • QoS（位2-1）：服务质量等级，00/01/10
  • RETAIN（位0）：保留消息标志

剩余长度：采用变长编码，最大4字节，表示后续字节数

/* 变长编码剩余长度 */
int encode_remaining_length(uint8_t *buf, uint32_t length) {
    int encoded = 0;
    do {
        uint8_t byte = length % 128;
        length /= 128;
        if (length > 0) byte |= 0x80;  //  continuation bit
        buf[encoded++] = byte;
    } while (length > 0);
    return encoded;
}

/* 解码剩余长度 */
int decode_remaining_length(uint8_t *buf, uint32_t *length) {
    int multiplier = 1;
    int encoded = 0;
    uint32_t value = 0;
    uint8_t byte;

    do {
        byte = buf[encoded++];
        value += (byte & 0x7F) * multiplier;
        multiplier *= 128;
        if (multiplier > 128 * 128 * 128) {
            return -1;  // 错误: 超过最大长度
        }
    } while ((byte & 0x80) != 0);

    *length = value;
    return encoded;
}

3.3 报文类型对照表

值 名称 方向 说明
1 CONNECT C→S 连接请求
2 CONNACK S→C 连接确认
3 PUBLISH C↔S 发布消息
4 PUBACK C↔S 发布确认（QoS1）
5 PUBREC C↔S 发布收到（QoS2）
6 PUBREL C↔S 发布释放（QoS2）
7 PUBCOMP C↔S 发布完成（QoS2）
8 SUBSCRIBE C→S 订阅请求
9 SUBACK S→C 订阅确认
10 UNSUBSCRIBE C→S 取消订阅
11 UNSUBACK S→C 取消确认
12 PINGREQ C→S 心跳请求
13 PINGRESP S→C 心跳响应
14 DISCONNECT C→S 断开连接

3.4 CONNECT报文解析示例

10 3D 00 04 4D 51 54 54 04 C2 00 3C 00 0A 63 6C 69 65 6E 74 5F 30 30 31 00 04 75 73 65 72 00 04 70 61 73 73

拆解:
10       - 固定头: 类型=CONNECT(1), 标志=0
3D       - 剩余长度: 61字节
00 04    - 协议名长度: 4
4D 51 54 54 - 协议名: "MQTT"
04       - 协议版本: 4 (MQTT 3.1.1)
C2       - 连接标志: 用户名+密码+Clean Session
00 3C    - KeepAlive: 60秒
00 0A    - Client ID长度: 10
63 6C... - Client ID: "client_001"
00 04    - 用户名长度: 4
75 73... - 用户名: "user"
00 04    - 密码长度: 4
70 61... - 密码: "pass"

四、QoS服务质量等级详解

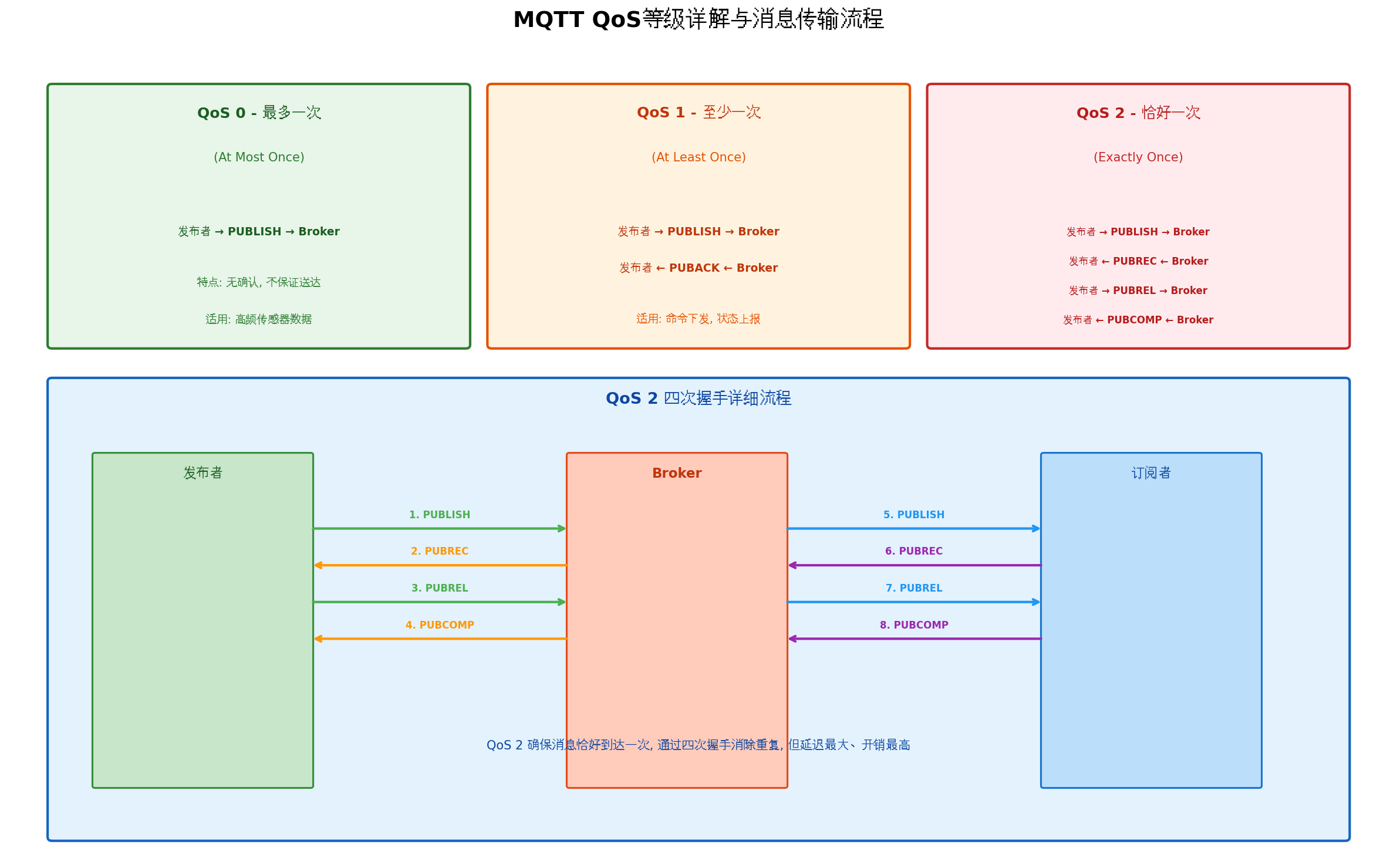

QoS（Quality of Service）是MQTT保证消息可靠传输的核心机制，定义了三个等级：

在这里插入图片描述

4.1 QoS 0 - 最多一次（At Most Once）

特点：无确认，不保证送达，可能丢失

流程：发布者 → PUBLISH → Broker

适用场景：高频传感器数据、环境监测数据，允许少量丢失

报文交互：1次

/* QoS 0 发布实现 */
int mqtt_publish_qos0(MQTT_Client *client, const char *topic,
                      const uint8_t *payload, uint16_t payloadLen) {
    uint8_t buf[256];
    uint8_t *p = buf + 5;  // 预留固定头空间

    /* 可变头: 主题名 */
    p += mqtt_write_string(p, topic, strlen(topic));

    /* 载荷: 数据 */
    memcpy(p, payload, payloadLen);
    p += payloadLen;

    /* 固定头: 类型=PUBLISH(3), QoS=0, DUP=0, RETAIN=0 */
    uint32_t remLen = p - buf - 5;
    int headerLen = mqtt_encode_fixed_header(buf, 3, 0, remLen);

    /* 移动数据 */
    memmove(buf + headerLen, buf + 5, remLen);

    /* 发送 */
    return client->send(buf, headerLen + remLen);
}

4.2 QoS 1 - 至少一次（At Least Once）

特点：保证送达，但可能重复

流程：

  1. 发布者 → PUBLISH → Broker
  2. 发布者 ← PUBACK ← Broker

适用场景：命令下发、状态上报，不允许丢失但可接受重复

报文交互：2次

/* QoS 1 发布状态机 */
typedef enum {
    MSG_STATE_PENDING,   // 等待发送
    MSG_STATE_SENT,      // 已发送，等待PUBACK
    MSG_STATE_ACKED,     // 已确认
    MSG_STATE_FAILED     // 失败
} MsgState_t;

typedef struct {
    uint16_t packetId;
    MsgState_t state;
    uint8_t retryCount;
    uint32_t sendTime;
    uint8_t data[256];
    uint16_t dataLen;
} OutgoingMsg_t;

/* 发送QoS1消息 */
int mqtt_publish_qos1(MQTT_Client *client, const char *topic,
                      const uint8_t *payload, uint16_t payloadLen) {
    /* 分配报文ID */
    uint16_t packetId = mqtt_get_next_packet_id(client);

    /* 构建PUBLISH报文 */
    uint8_t buf[256];
    uint8_t *p = buf + 5;

    /* 可变头: 主题名 + 报文ID */
    p += mqtt_write_string(p, topic, strlen(topic));
    *p++ = packetId >> 8;
    *p++ = packetId & 0xFF;

    /* 载荷 */
    memcpy(p, payload, payloadLen);
    p += payloadLen;

    /* 固定头: QoS=1 */
    uint32_t remLen = p - buf - 5;
    int headerLen = mqtt_encode_fixed_header(buf, 3, 0x02, remLen);  // QoS=1

    memmove(buf + headerLen, buf + 5, remLen);

    /* 加入发送队列 */
    OutgoingMsg_t *msg = &client->outQueue[client->outQueueTail];
    msg->packetId = packetId;
    msg->state = MSG_STATE_SENT;
    msg->retryCount = 0;
    msg->sendTime = get_tick_ms();
    memcpy(msg->data, buf, headerLen + remLen);
    msg->dataLen = headerLen + remLen;
    client->outQueueTail = (client->outQueueTail + 1) % OUT_QUEUE_SIZE;

    /* 发送 */
    return client->send(buf, headerLen + remLen);
}

/* 处理PUBACK */
void mqtt_handle_puback(MQTT_Client *client, uint16_t packetId) {
    for (int i = 0; i < OUT_QUEUE_SIZE; i++) {
        if (client->outQueue[i].packetId == packetId &&
            client->outQueue[i].state == MSG_STATE_SENT) {
            client->outQueue[i].state = MSG_STATE_ACKED;
            client->outQueue[i].retryCount = 0;
            break;
        }
    }
}

/* 超时重传检查 */
void mqtt_check_qos1_timeout(MQTT_Client *client) {
    uint32_t now = get_tick_ms();
    for (int i = 0; i < OUT_QUEUE_SIZE; i++) {
        if (client->outQueue[i].state == MSG_STATE_SENT) {
            if (now - client->outQueue[i].sendTime > QOS1_TIMEOUT_MS) {
                if (client->outQueue[i].retryCount < MAX_RETRY_COUNT) {
                    /* 重传: DUP=1 */
                    client->outQueue[i].data[0] |= 0x08;  // DUP=1
                    client->send(client->outQueue[i].data, client->outQueue[i].dataLen);
                    client->outQueue[i].retryCount++;
                    client->outQueue[i].sendTime = now;
                } else {
                    client->outQueue[i].state = MSG_STATE_FAILED;
                }
            }
        }
    }
}

4.3 QoS 2 - 恰好一次（Exactly Once）

特点：保证送达且不重复，但延迟最大、开销最高

流程（四次握手）：

  1. 发布者 → PUBLISH → Broker
  2. 发布者 ← PUBREC ← Broker
  3. 发布者 → PUBREL → Broker
  4. 发布者 ← PUBCOMP ← Broker

适用场景：关键控制命令、计费数据、金融交易，绝对不允许丢失或重复

报文交互：4次

/* QoS 2 状态机 */
typedef enum {
    QOS2_STATE_PUBLISH_SENT,   // PUBLISH已发送
    QOS2_STATE_PUBREC_RECEIVED, // PUBREC已收到
    QOS2_STATE_PUBREL_SENT,    // PUBREL已发送
    QOS2_STATE_PUBCOMP_RECEIVED // PUBCOMP已收到
} QoS2State_t;

/* 处理PUBREC */
void mqtt_handle_pubrec(MQTT_Client *client, uint16_t packetId) {
    /* 发送PUBREL */
    uint8_t buf[4];
    buf[0] = 0x62;  // PUBREL, QoS=1
    buf[1] = 0x02;  // 剩余长度=2
    buf[2] = packetId >> 8;
    buf[3] = packetId & 0xFF;
    client->send(buf, 4);

    /* 更新状态 */
    mqtt_update_qos2_state(client, packetId, QOS2_STATE_PUBREL_SENT);
}

/* 处理PUBCOMP */
void mqtt_handle_pubcomp(MQTT_Client *client, uint16_t packetId) {
    mqtt_update_qos2_state(client, packetId, QOS2_STATE_PUBCOMP_RECEIVED);
    mqtt_remove_qos2_message(client, packetId);
}

4.4 QoS等级选择建议

场景 推荐QoS 理由
温度/湿度传感器上报 QoS 0 高频数据，少量丢失可接受
设备状态上报 QoS 1 状态数据重要，可接受重复
远程控制命令 QoS 1 命令必须到达，重复执行无害
固件升级指令 QoS 2 绝对不能丢失或重复
告警/事件通知 QoS 1 必须送达，重复通知无害

五、KeepAlive机制与连接状态管理

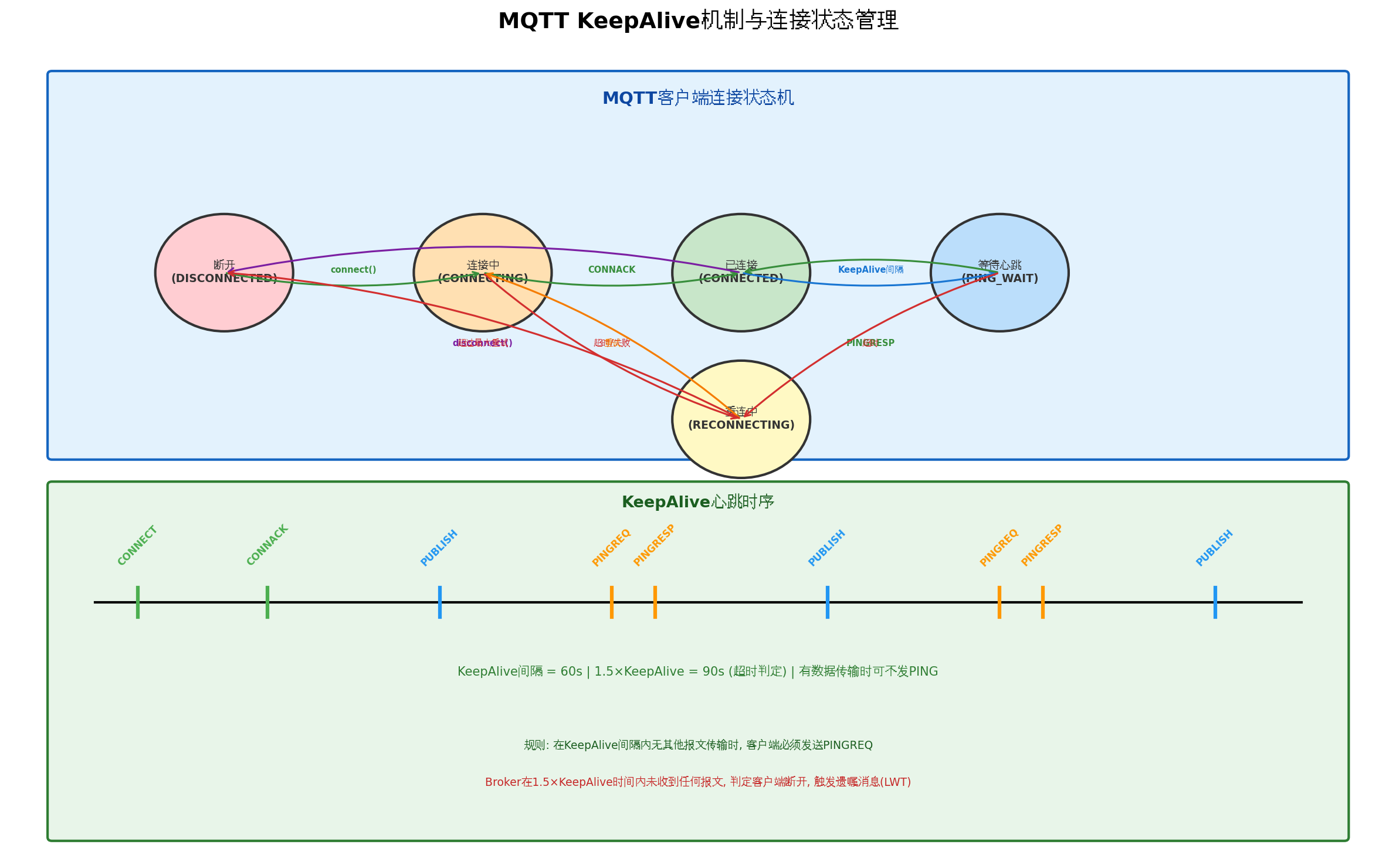

KeepAlive是MQTT维持连接活跃性的核心机制，确保Broker能够及时发现客户端异常断开。

在这里插入图片描述

5.1 KeepAlive工作原理

规则：

  1. 客户端在KeepAlive间隔内无其他报文传输时，必须发送PINGREQ
  2. Broker收到PINGREQ后，必须回复PINGRESP
  3. Broker在1.5×KeepAlive时间内未收到任何报文，判定客户端断开
  4. 客户端在1.5×KeepAlive时间内未收到PINGRESP，判定连接断开

KeepAlive时序示例：

时间点:  0s      30s      60s      90s      120s
事件:   CONNECT  PUBLISH  PINGREQ  PINGRESP PUBLISH
               (有数据传输,不发PING)   (无数据传输,发PING)

5.2 连接状态机实现

/* MQTT客户端连接状态机 */
typedef enum {
    STATE_DISCONNECTED = 0,
    STATE_CONNECTING,
    STATE_CONNECTED,
    STATE_PING_WAIT,
    STATE_RECONNECTING
} ConnState_t;

typedef struct {
    ConnState_t state;
    uint32_t lastActivityTime;   // 最后活动时间
    uint32_t keepAliveInterval;  // KeepAlive间隔(秒)
    uint32_t pingSentTime;       // PINGREQ发送时间
    uint8_t pingPending;         // 等待PINGRESP标志
    uint8_t reconnectCount;      // 重连次数
    uint8_t maxReconnectCount;   // 最大重连次数
} MQTT_Client;

/* 状态机轮询 */
void mqtt_poll(MQTT_Client *client) {
    uint32_t now = get_tick_ms() / 1000;

    switch (client->state) {
        case STATE_DISCONNECTED:
            /* 尝试连接 */
            mqtt_connect(client);
            client->state = STATE_CONNECTING;
            break;

        case STATE_CONNECTING:
            /* 等待CONNACK */
            if (now - client->lastActivityTime > CONNECT_TIMEOUT) {
                client->state = STATE_RECONNECTING;
            }
            break;

        case STATE_CONNECTED:
            /* 检查是否需要发送PING */
            if (now - client->lastActivityTime >= client->keepAliveInterval) {
                mqtt_send_pingreq(client);
                client->pingSentTime = now;
                client->pingPending = 1;
                client->state = STATE_PING_WAIT;
            }
            break;

        case STATE_PING_WAIT:
            /* 等待PINGRESP */
            if (client->pingPending) {
                if (now - client->pingSentTime > client->keepAliveInterval * 1.5) {
                    /* PINGRESP超时 */
                    client->state = STATE_RECONNECTING;
                }
            } else {
                client->state = STATE_CONNECTED;
            }
            break;

        case STATE_RECONNECTING:
            /* 指数退避重连 */
            if (client->reconnectCount < client->maxReconnectCount) {
                uint32_t delay = (1 << client->reconnectCount) * 1000;  // 指数退避
                if (now - client->lastActivityTime > delay / 1000) {
                    client->reconnectCount++;
                    client->state = STATE_CONNECTING;
                    mqtt_connect(client);
                }
            } else {
                /* 超过最大重试，进入错误状态 */
                client->state = STATE_DISCONNECTED;
                client->on_error(ERROR_MAX_RECONNECT);
            }
            break;
    }
}

/* 发送PINGREQ */
void mqtt_send_pingreq(MQTT_Client *client) {
    uint8_t pingreq[2] = {0xC0, 0x00};  // PINGREQ固定头
    client->send(pingreq, 2);
}

/* 处理PINGRESP */
void mqtt_handle_pingresp(MQTT_Client *client) {
    client->pingPending = 0;
    client->lastActivityTime = get_tick_ms() / 1000;
    client->state = STATE_CONNECTED;
}

/* 更新活动时间（任何报文收发时调用） */
void mqtt_update_activity(MQTT_Client *client) {
    client->lastActivityTime = get_tick_ms() / 1000;
}

5.3 遗嘱消息（LWT）配置

遗嘱消息在客户端异常断开时由Broker自动发布，用于通知其他客户端该设备已离线。

/* 配置遗嘱消息 */
typedef struct {
    const char *topic;      // 遗嘱主题
    const uint8_t *payload; // 遗嘱内容
    uint16_t payloadLen;    // 内容长度
    uint8_t qos;            // 遗嘱QoS
    uint8_t retain;         // 遗嘱保留标志
} WillMessage_t;

/* 构建CONNECT报文时包含遗嘱 */
int mqtt_build_connect_with_will(uint8_t *buf, const char *clientId,
                                  const WillMessage_t *will,
                                  uint16_t keepAlive) {
    uint8_t *p = buf + 5;
    uint8_t flags = 0x02;  // Clean Session

    /* 协议名 */
    p += mqtt_write_string(p, "MQTT", 4);
    *p++ = 4;  // 版本

    /* 连接标志 */
    if (will) {
        flags |= 0x04;           // Will Flag
        flags |= (will->qos << 3); // Will QoS
        if (will->retain) flags |= 0x20; // Will Retain
    }
    *p++ = flags;

    /* KeepAlive */
    *p++ = keepAlive >> 8;
    *p++ = keepAlive & 0xFF;

    /* Client ID */
    p += mqtt_write_string(p, clientId, strlen(clientId));

    /* 遗嘱主题和内容 */
    if (will) {
        p += mqtt_write_string(p, will->topic, strlen(will->topic));
        p += mqtt_write_string(p, (char*)will->payload, will->payloadLen);
    }

    /* 编码固定头 */
    uint32_t remLen = p - buf - 5;
    int headerLen = mqtt_encode_fixed_header(buf, 1, 0, remLen);
    memmove(buf + headerLen, buf + 5, remLen);

    return headerLen + remLen;
}

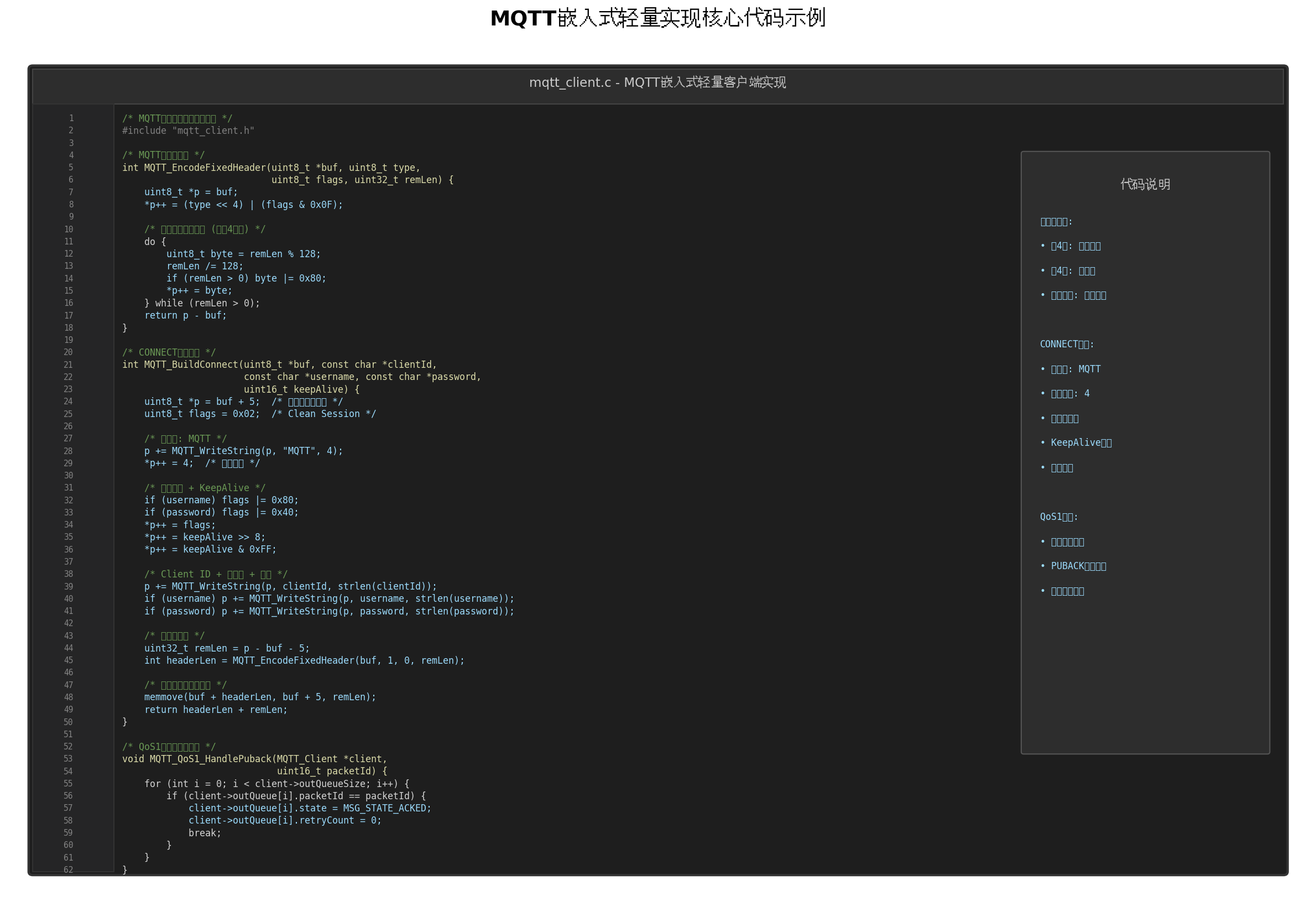

六、嵌入式轻量MQTT实现架构

在这里插入图片描述

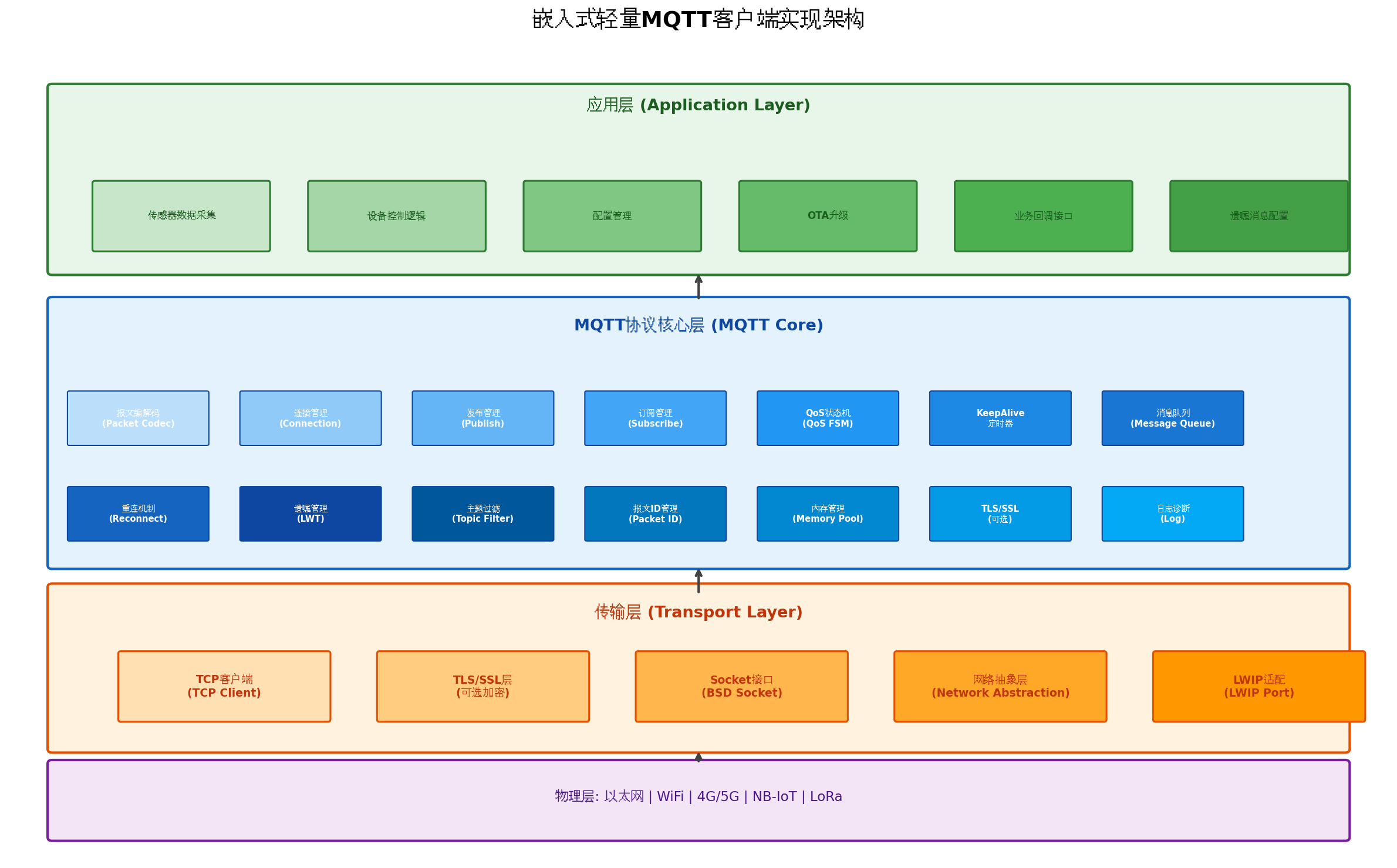

6.1 分层设计

完整的嵌入式MQTT客户端采用分层架构：

应用层：传感器数据采集、设备控制逻辑、配置管理、OTA升级、业务回调接口

MQTT协议核心层：

  • 报文编解码（Packet Codec）
  • 连接管理（Connection）
  • 发布管理（Publish）
  • 订阅管理（Subscribe）
  • QoS状态机（QoS FSM）
  • KeepAlive定时器
  • 消息队列（Message Queue）
  • 重连机制（Reconnect）
  • 遗嘱管理（LWT）
  • 主题过滤（Topic Filter）
  • 报文ID管理（Packet ID）
  • 内存管理（Memory Pool）

传输层：TCP客户端、TLS/SSL层（可选加密）、Socket接口、网络抽象层、LWIP适配

物理层：以太网、WiFi、4G/5G、NB-IoT、LoRa

6.2 内存优化策略

/* 内存池配置 */
#define MQTT_MAX_PACKET_SIZE    256     // 最大报文大小
#define MQTT_OUT_QUEUE_SIZE     8       // 发送队列深度
#define MQTT_IN_QUEUE_SIZE      8       // 接收队列深度
#define MQTT_MAX_TOPIC_LEN      64      // 最大主题长度
#define MQTT_MAX_CLIENT_ID_LEN  23      // 最大Client ID长度

/* 轻量消息结构 */
typedef struct {
    uint16_t packetId;
    uint8_t qos;
    uint8_t state;
    uint8_t retryCount;
    uint32_t timestamp;
    uint16_t topicLen;
    uint16_t payloadLen;
    char topic[MQTT_MAX_TOPIC_LEN];
    uint8_t payload[MQTT_MAX_PACKET_SIZE - MQTT_MAX_TOPIC_LEN - 10];
} MQTT_Message_t;

/* 客户端上下文 */
typedef struct {
    /* 连接信息 */
    char clientId[MQTT_MAX_CLIENT_ID_LEN + 1];
    char username[32];
    char password[32];
    uint16_t keepAlive;

    /* 网络 */
    int socketFd;
    NetworkReadFunc read;
    NetworkWriteFunc write;

    /* 状态 */
    ConnState_t state;
    uint32_t lastActivity;

    /* 队列 */
    MQTT_Message_t outQueue[MQTT_OUT_QUEUE_SIZE];
    MQTT_Message_t inQueue[MQTT_IN_QUEUE_SIZE];
    uint8_t outHead, outTail;
    uint8_t inHead, inTail;

    /* 报文ID */
    uint16_t nextPacketId;

    /* 回调 */
    void (*onConnect)(void);
    void (*onDisconnect)(void);
    void (*onMessage)(const char *topic, const uint8_t *payload, uint16_t len);
    void (*onError)(int errorCode);

    /* 接收缓冲区 */
    uint8_t rxBuf[MQTT_MAX_PACKET_SIZE];
    uint16_t rxLen;
} MQTT_ClientContext_t;

七、主题过滤与通配符规则

MQTT的主题采用层级结构，支持通配符订阅，这是其在大规模设备管理中极具价值的特性。

在这里插入图片描述

7.1 主题层级结构

主题使用斜杠（/）分隔层级，形成树形结构：

factory/
├── building1/
│   ├── floor1/
│   │   ├── line1/
│   │   │   ├── sensor/
│   │   │   │   ├── temperature
│   │   │   │   ├── humidity
│   │   │   │   └── pressure
│   │   │   └── actuator/
│   │   │       ├── motor
│   │   │       └── valve
│   │   └── line2/
│   └── floor2/
└── building2/

7.2 通配符规则

通配符 名称 功能 示例订阅 匹配主题
+ 单层通配 匹配单层任意主题 factory/+/sensor/temp factory/b1/sensor/temp
# 多层通配 匹配多层任意主题 factory/building1/# factory/b1/f2/l3/sensor/temp
$SYS 系统主题 Broker系统信息 $SYS/broker/clients $SYS/broker/uptime

注意事项：

  • 通配符只能用于订阅过滤，不能出现在主题名中
  • #必须是订阅主题的最后一个字符
  • +和#不能同时用于主题发布
  • 以$开头的主题是系统保留主题

7.3 主题过滤实现

/* 主题匹配函数 */
bool mqtt_topic_match(const char *filter, const char *topic) {
    while (*filter && *topic) {
n        if (*filter == '+') {
            /* 单层通配: 匹配到下一个/ */
            filter++;
            while (*topic && *topic != '/') topic++;
n        } else if (*filter == '#') {
            /* 多层通配: 匹配剩余所有 */
n            return true;
        } else if (*filter != *topic) {
            return false;
        } else {
            filter++;
            topic++;
n        }
    }
n    return *filter == *topic;  // 同时到达末尾
}

/* 订阅管理 */
typedef struct {
    char filter[MQTT_MAX_TOPIC_LEN];
    uint8_t qos;
    void (*callback)(const char *topic, const uint8_t *payload, uint16_t len);
} Subscription_t;

/* 消息分发 */
void mqtt_dispatch_message(MQTT_ClientContext_t *client, const char *topic,
                           const uint8_t *payload, uint16_t len, uint8_t qos) {
    for (int i = 0; i < MAX_SUBSCRIPTIONS; i++) {
        if (client->subscriptions[i].filter[0] != '\0' &&
            mqtt_topic_match(client->subscriptions[i].filter, topic)) {
            client->subscriptions[i].callback(topic, payload, len);
        }
    }
}

八、完整代码实现示例

在这里插入图片描述

以下是MQTT客户端的核心实现代码：

/* mqtt_client.c - MQTT嵌入式轻量客户端实现 */
#include "mqtt_client.h"

/* MQTT固定头编码 */
int MQTT_EncodeFixedHeader(uint8_t *buf, uint8_t type,
                           uint8_t flags, uint32_t remLen) {
    uint8_t *p = buf;
    *p++ = (type << 4) | (flags & 0x0F);

    /* 变长编码剩余长度 (最大4字节) */
    do {
        uint8_t byte = remLen % 128;
        remLen /= 128;
        if (remLen > 0) byte |= 0x80;
        *p++ = byte;
    } while (remLen > 0);
    return p - buf;
}

/* CONNECT报文构建 */
int MQTT_BuildConnect(uint8_t *buf, const char *clientId,
                      const char *username, const char *password,
                      uint16_t keepAlive) {
    uint8_t *p = buf + 5;  /* 预留固定头空间 */
    uint8_t flags = 0x02;  /* Clean Session */

    /* 协议名: MQTT */
    p += MQTT_WriteString(p, "MQTT", 4);
    *p++ = 4;  /* 协议版本 */

    /* 连接标志 + KeepAlive */
    if (username) flags |= 0x80;
    if (password) flags |= 0x40;
    *p++ = flags;
    *p++ = keepAlive >> 8;
    *p++ = keepAlive & 0xFF;

    /* Client ID + 用户名 + 密码 */
    p += MQTT_WriteString(p, clientId, strlen(clientId));
    if (username) p += MQTT_WriteString(p, username, strlen(username));
    if (password) p += MQTT_WriteString(p, password, strlen(password));

    /* 编码固定头 */
    uint32_t remLen = p - buf - 5;
    int headerLen = MQTT_EncodeFixedHeader(buf, 1, 0, remLen);

    /* 移动数据到正确位置 */
    memmove(buf + headerLen, buf + 5, remLen);
    return headerLen + remLen;
}

/* QoS1发布状态机处理 */
void MQTT_QoS1_HandlePuback(MQTT_Client *client,
                            uint16_t packetId) {
    for (int i = 0; i < client->outQueueSize; i++) {
        if (client->outQueue[i].packetId == packetId) {
            client->outQueue[i].state = MSG_STATE_ACKED;
            client->outQueue[i].retryCount = 0;
            break;
        }
    }
}

/* 报文解析主循环 */
void MQTT_ProcessPacket(MQTT_Client *client) {
    uint8_t buf[MQTT_MAX_PACKET_SIZE];
    int len = client->read(buf, sizeof(buf), 100);  // 100ms超时

    if (len < 2) return;  // 报文太短

    uint8_t type = (buf[0] >> 4) & 0x0F;
    uint8_t flags = buf[0] & 0x0F;

    uint32_t remLen;
    int headerLen = 1 + MQTT_DecodeRemainingLength(&buf[1], &remLen);

    switch (type) {
        case 2:  // CONNACK
            MQTT_HandleConnack(client, buf[headerLen + 1]);  // 返回码
            break;
        case 3:  // PUBLISH
            MQTT_HandlePublish(client, buf, headerLen, remLen, flags);
            break;
        case 4:  // PUBACK
            MQTT_QoS1_HandlePuback(client, (buf[headerLen] << 8) | buf[headerLen + 1]);
            break;
        case 9:  // SUBACK
            MQTT_HandleSuback(client, buf + headerLen, remLen);
            break;
        case 13: // PINGRESP
            MQTT_HandlePingresp(client);
            break;
        default:
            break;
    }

    /* 更新活动时间 */
    client->lastActivity = get_tick_ms() / 1000;
}

九、工业场景应用实践

9.1 典型工业MQTT部署架构

┌─────────────────────────────────────────────────────────────┐
│                         云平台                              │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────────────┐ │
│  │ MQTT Broker │  │ 规则引擎    │  │ 时序数据库(TSDB)   │ │
│  │ (EMQ/ mosquitto)│ │ (数据处理) │  │ (InfluxDB/TDengine)│ │
│  └─────────────┘  └─────────────┘  └─────────────────────┘ │
└─────────────────────────────────────────────────────────────┘
                              ↑↓
                    ┌─────────────────┐
                    │   边缘网关      │
                    │ (MQTT Bridge)   │
                    └─────────────────┘
                              ↑↓
        ┌─────────────────────────────────────────────────┐
        │              工业现场网络                        │
        │  ┌─────┐  ┌─────┐  ┌─────┐  ┌─────┐  ┌─────┐  │
        │  │PLC1 │  │PLC2 │  │HMI  │  │传感器│  │变频器│  │
        │  │MQTT │  │MQTT │  │MQTT │  │MQTT │  │MQTT │  │
        │  └─────┘  └─────┘  └─────┘  └─────┘  └─────┘  │
        └─────────────────────────────────────────────────┘

9.2 工业MQTT主题命名规范

格式: {factory}/{building}/{floor}/{line}/{device}/{sensor}

示例:
- factory01/buildingA/floor2/line3/plc001/temperature
- factory01/buildingA/floor2/line3/plc001/alarm
- factory01/buildingA/floor2/line3/robot001/position
- factory01/buildingA/floor2/line3/robot001/status
- factory01/buildingA/floor2/energy/meter001/power

9.3 性能优化建议

优化项 建议 效果
报文大小 使用二进制协议（如Protobuf） 减少50%以上带宽
发布频率 变化上报+周期上报结合 减少无效传输
QoS选择 非关键数据用QoS 0 降低Broker负载
批量上报 聚合多条数据一次性发送 减少TCP开销
TLS优化 会话复用、硬件加速 降低加密开销

十、总结与展望

本文从MQTT协议的核心机制出发，深入解析了报文格式、QoS等级、KeepAlive机制，并提供了一套完整的嵌入式轻量实现方案。关键技术要点包括：

  1. MQTT报文采用固定头+可变头+载荷的三段式结构，固定头仅2字节起步，极致轻量
  2. QoS三级服务质量满足不同场景的可靠性需求：QoS 0适合高频传感器，QoS 1适合命令下发，QoS 2适合关键控制
  3. KeepAlive心跳机制通过PINGREQ/PINGRESP报文维持连接活跃性，1.5倍超时判定断开
  4. 发布/订阅解耦配合主题通配符，实现大规模设备的灵活管理
  5. **遗嘱消息(LWT)**在异常断开时自动通知，是设备状态监控的重要手段

在实际工业应用中，还需要考虑：

  • MQTT over WebSocket用于Web端监控
  • MQTT 5.0的新特性（用户属性、共享订阅、消息过期）
  • MQTT与边缘计算的结合（本地Broker+云端Broker）
  • MQTT安全增强（TLS双向认证、X.509证书）

通过本文的技术实现，开发者可以构建资源占用极低（<10KB RAM）、功能完整的MQTT客户端，满足从智能家居到工业物联网的各类应用场景。

转载自：https://blog.csdn.net/u014727709/article/details/162512906
欢迎 👍点赞✍评论⭐收藏，欢迎指正

# struts # java # 后端
Logo
AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

个人项目作品集

Android 手机 APP 通过 WiFi TCP 协议远程控制搭载麦克纳姆轮的 STM32 小车，将药盒自动运送至指定房间（客厅/卧室/厨房），配合分级语音提醒，确保老人或患者按时准确服药。通过 HC-SR04 超声波传感器非接触式实时监测宠物水碗水位，当水位连续检测低于阈值时自动启动水泵补水，同时通过 I2C LCD1602 显示屏实时展示水位状态和系统提示。的全场景宠物服务智能应用，个人独

avatar AI硬件创业社区
cover

串口转 WiFi 服务器 — 完整教学文档从0到1

avatar AI硬件创业社区
cover

基于ESP32设计的智能电子书阅读器

avatar AI硬件创业社区
