一、实验简介
1.1 实验功能
本次实验结合ADC模拟采集与PWM脉冲调光两大单片机核心功能：旋转电位器采集电压变化，实时改变LED输出亮度，实现无级调光，仿真台灯调光效果。
1.2 核心知识点

• analogRead()：ADC模拟读取，采集电位器电压，返回0~4095数值
• analogWrite()：PWM模拟输出，输出调光信号，控制LED亮度，范围0~255
• map()映射函数：转换数值区间，匹配ADC和PWM数值范围
• ESP32S3硬件原理：数字引脚只有高低电平，依靠PWM快速频闪实现亮度调节
  1.3 实验器材
• ESP32S3开发板 ×1
• 直插LED灯 ×1
• 10k电位器 ×1
• 220Ω限流电阻 ×1
• 杜邦线、面包板若干

---

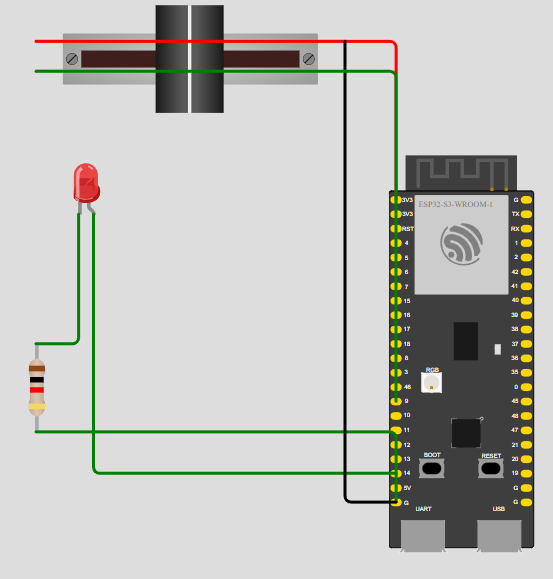

二、硬件接线（重点！接线错误百分百不亮）
2.1 LED接线

• ESP32S3 GPIO14 → 220Ω电阻 → LED长脚（正极）
• LED短脚（负极）→ 开发板 GND
  注意：必须串联220Ω电阻！不加电阻会烧毁ESP32引脚；LED正负极接反完全不发光
  2.2 电位器接线（三线接法）
• 电位器左侧引脚 → 3.3V（禁止接5V，烧毁ADC外设）
• 电位器中间引脚 → GPIO36（专用ADC模拟引脚）
• 电位器右侧引脚 → GND


---

三、原理通俗讲解（初中生易懂）

1. 电位器：相当于可变电阻，旋转旋钮改变电压，输出0~3.3V模拟电压；
2. ADC采集(analogRead)：单片机读取模拟电压，转换成数字0~4095，电压越高数值越大；
3. 数值映射(map)：ADC最大值4095，PWM亮度最大值255，需要换算区间，不然亮度无法控制；
4. PWM调光(analogWrite)：高速开关LED，亮灭速度快到人眼无法分辨，占空比越大，灯光越亮。
   核心公式：亮度 = map(电压值,0,4095,0,255)

---

四、适配新版内核代码（零报错推荐）
当前Arduino ESP32内核≥3.0，官方删除老旧 ledcSetup、ledcAttachPin，旧代码直接编译报错！推荐使用极简analogWrite写法，无需配置通道，新手首选。
4.1 完整版调光代码（可串口打印调试）

// 实验：电位器控制LED亮度｜ESP32S3新版内核适配
// 适配Arduino ESP32 3.0+版本，解决ledcSetup未定义报错
const int ledPin = 14;    // LED PWM输出引脚
const int adcPin = 36;    // 电位器ADC采集引脚

int adcValue;             // 存储电位器原始采样值 0~4095
int ledBright;            // 映射后LED亮度值 0~255

void setup() {
  Serial.begin(115200);  // 开启串口，打印调试数据
}

void loop() {
  // 1、读取电位器模拟电压
  adcValue = analogRead(adcPin);

  // 2、数值区间映射
  ledBright = map(adcValue, 0, 4095, 0, 255);

  // 3、PWM输出，调节LED亮度
  analogWrite(ledPin, ledBright);

  // 4、串口打印，直观观察数据
  Serial.print("ADC采样值：");
  Serial.print(adcValue);
  Serial.print(" | LED亮度：");
  Serial.println(ledBright);

  delay(50); // 稳定采样，防止亮度跳动
}

4.2 编译运行配置

• 开发板选择：ESP32S3 Dev Module
• 波特率设置：115200
• 上传代码，旋转电位器即可实时调节灯光明暗

---

五、新旧版本代码对比（报错根源解析）
5.1 废弃旧代码（高版本报错，全网老旧教程版本）
以下代码会报 ‘ledcSetup’ was not declared in this scope，新版内核直接废弃，不建议使用：

// 老旧废弃代码！！3.0+内核编译报错
ledcSetup(pwmChannel, pwmFreq, pwmRes);
ledcAttachPin(ledPin, pwmChannel);

5.2 两种新版合法写法

• 写法1（新手推荐）：analogWrite，零配置、代码极简
• 写法2（进阶工程）：ledcAttach，自定义PWM频率，适配电机、RGB灯光

---

六、常见故障排查（90%踩坑汇总）
6.1 LED完全不亮

• ❌ LED正负极接反，调换引脚接线
• ❌ 省略220Ω限流电阻，电路工作异常
• ❌ 选错开发板，未选择ESP32S3 Dev Module
  6.2 旋转电位器，亮度无变化
• ❌ 电位器接5V电压，烧毁ADC采集引脚
• ❌ 电位器GND虚接，缺少回路
• ✅ 排查技巧：打开串口监视器，查看ADC数值是否变化
  6.3 串口数值跳动剧烈
  增大代码中delay()延时，或者外接104滤波电容，稳定模拟电压

---

七、知识点总结

1. analogRead()：读取模拟量，专门采集电位器、光敏传感器，范围0~4095
2. analogWrite()：输出PWM模拟量，调光、调速专用，范围0~255
3. map函数：单片机必备函数，解决两个模块数值范围不匹配问题
4. ESP32新版内核废弃ledc旧API，新手优先使用analogWrite，规避编译报错

---

八、拓展实验

• 实验1：修改代码，实现亮度反转，电位器数值越大灯光越暗
• 实验2：更换光敏传感器，实现光线自动控灯
• 实验3：三路电位器，分别控制RGB彩灯三通道亮度

---
