基于STM32的智能插座设计与能耗监测

摘  要

在智能家居与能耗管理快速发展的背景下，传统插座缺乏实时能耗监测、参数自定义与远程交互能力，难以满足用户精细化用电管理需求。为此，本文设计一款基于STM32单片机的智能插座与能耗监测系统，实现用电参数实时采集、本地显示、阈值配置、数据存储与RS485远程控制功能，对提升用电安全性、实现能耗可视化管理具有重要实用价值。

系统以STM32单片机为核心控制器，基于Proteus8.17完成仿真开发，硬件集成按键模块、OLED液晶显示屏、DHT11温湿度模块、PCF8591 AD转换模块、24C02存储模块、DS1302时钟模块、RS485通信模块及电流电压检测模块。系统上电后，通过OLED屏实时显示环境温度、电压、电流、功率、累计电量、时钟信息及用电费用；支持0~380V电压、0~99A电流高精度检测；通过K1-K4按键实现本地参数配置，按下K3可切换时间段T1/T2、费率P1/P2等阈值参数，K1/K2完成数值加减，可选择参数存储或不存储模式，K4确认配置并将参数写入EEPROM持久保存；通过RS485模块实现检测数据上传至上位机，同时支持上位机通过指定十六进制指令实现远程按键控制，完成参数调节、选择与退出操作。

系统集成多传感器数据采集、本地人机交互、掉电存储、时钟计时、RS485双向通信等功能，经仿真测试，系统运行稳定，数据显示准确，按键与远程控制响应及时，可满足智能插座能耗监测与远程管控的实际应用需求，具备良好的实用性与扩展性，圆满完成毕业设计设计目标。

关键词：STM32，智能插座，能耗监测，RS485通信，Proteus仿真，多模块集成

Design of Smart Socket Based on STM32 and Energy Consumption Monitoring

Abstract

Against the background of the rapid development of smart home and energy consumption management, traditional sockets lack the functions of real-time energy consumption monitoring, parameter customization and remote interaction, which are difficult to meet users' demand for refined power consumption management.

The system takes STM32 microcontroller as the core controller and completes the simulation development based on Proteus 8.17. The hardware integrates key modules, OLED liquid crystal display, DHT11 temperature and humidity module, PCF8591 AD conversion module, 24C02 storage module, DS1302 clock module, RS485 communication module and current and voltage detection module. After the system is powered on, the ambient temperature, voltage, current, power, cumulative power, clock information and power consumption cost are displayed in real time through the OLED screen; it supports high-precision detection of 0~380V voltage and 0~99A current; local parameter configuration is realized through K1-K4 keys, pressing K3 can switch threshold parameters such as time periods T1/T2 and rates P1/P2, K1/K2 complete numerical increment and decrement, parameter storage or non-storage mode can be selected, K4 confirms the configuration and writes the parameters into EEPROM for permanent storage; the detection data is uploaded to the host computer through the RS485 module, and the host computer is supported to realize remote key control through specified hexadecimal instructions to complete parameter adjustment, selection and exit operations.

The system integrates multi-sensor data collection, local human-computer interaction, power-down storage, clock timing, RS485 two-way communication and other functions. Through simulation tests, the system runs stably, displays accurate data, and responds timely to key and remote control.

Key words: STM32, Smart Socket, Energy Consumption Monitoring, RS485 Communication, Proteus Simulation, Multi-module Integration

目  录

摘  要............................................. I

Abstract................................... II

第1章　绪  论............................. 1

1.1 研究背景............................................. 1

1.2 研究目的及意义................................. 1

1.2.1 研究目的............................................ 1

1.2.2 研究意义............................................ 1

1.3 国内外研究现状................................. 2

1.3.1 国内研究现状.................................... 2

1.3.2 国外研究现状.................................... 2

1.4 主要研究内容..................................... 3

第2章　关键技术介绍................. 4

3.1 STM32单片机主控技术.................... 4

3.2 数据采集与AD转换技术................. 4

3.3 显示与人机交互技术......................... 4

3.4 数据存储与时钟计时技术................ 5

3.5 RS485工业通信技术.......................... 5

第3章　系统总体设计方案......... 6

3.1 系统总体架构设计............................. 6

3.2 主要模块方案选择............................. 6

3.2.1 主控模块方案选择............................ 6

3.2.2 显示模块方案选择............................ 7

3.2.3 模数转换模块方案选择.................... 7

3.2.4 数据存储模块方案选择.................... 8

3.2.5 时钟模块方案选择............................ 8

3.2.6 通信模块方案选择............................ 8

3.2.7 温湿度模块方案选择........................ 9

3.3 系统工作流程..................................... 9

第4章　系统硬件设计............... 10

4.1 STM32主控最小系统...................... 10

4.2 OLED液晶显示模块........................ 10

4.3 DHT11温湿度模块........................... 11

4.4 PCF8591 AD转换模块..................... 11

4.5 24C02数据存储模块........................ 12

4.6 DS1302实时时钟模块..................... 13

4.7 RS485通信模块................................ 13

4.8 独立按键模块................................... 14

4.9 电压电流检测模块........................... 14

第5章　系统软件设计............... 15

5.1 系统主程序设计............................... 15

5.2 显示模块软件程序设计.................. 16

5.3 独立按键软件程序设计.................. 16

5.4 时钟模块软件程序设计.................. 17

5.4 温湿度检测软件程序设计.............. 17

5.6 电能数据采集程序设计.................. 18

5.7 无线通信程序设计........................... 19

第5章　系统仿真设计............... 20

5.1 系统整体实现................................... 20

5.2 数据采集与OLED显示功能调试. 20

5.3 参数设置与存储功能调试.............. 21

5.4 RS485无线通信与远程控制调试... 22

第6章　结　论........................... 23

参考文献...................................... 24

致  谢.......................................... 26

第1章　绪  论

1.1 研究背景

在能源危机日益严峻、智能家居快速普及的时代背景下，居民与工业用电的精细化管理、安全化管控已成为节能减排与智能用电领域的核心需求。传统插座仅具备基础供电功能，无法实时监测用电参数、统计能耗数据，更不支持远程控制与阈值保护，难以满足现代社会对用电可视化、智能化、安全化的使用需求[1]。针对这一痛点，本文设计一款基于STM32的智能插座与能耗监测系统，融合多传感器采集、数据显示、参数配置、掉电存储与远程通信功能，实现用电全流程智能管控，对提升用电安全、降低能源消耗具有重要现实意义。

随着嵌入式技术、传感检测技术与工业通信技术的成熟，以STM32单片机为核心的嵌入式方案凭借高性价比、强扩展性、稳定可靠等优势，广泛应用于智能监测与控制设备领域。结合DHT11温湿度检测、电压电流采集、RS485通信、EEPROM存储等模块，可完美实现智能插座的多功能集成，弥补传统设备的功能缺陷，适配家庭、实验室、小型工业场景的用电监测需求，具备广阔的应用前景与实用价值。

1.2 研究目的及意义

1.2.1 研究目的

本研究以STM32单片机为控制核心，依托Proteus8.17仿真平台，设计一套集温湿度监测、电压电流检测、能耗统计、本地按键配置、数据掉电存储、时钟显示与RS485远程控制于一体的智能插座系统，实现温度、电压、电流、功率、电量、用电费用、时间等信息的实时显示与管控[2]。

系统支持0~380V电压、0~99A电流高精度检测，可通过本地按键与远程指令完成时间段、用电费率等参数配置，并将数据写入EEPROM持久保存，同时通过RS485实现数据上传与上位机双向控制。本研究旨在通过模块化设计与软硬件联合仿真，验证多模块协同工作的可行性，打造低成本、功能完善、操作便捷的智能能耗监测插座方案，为智能用电设备的开发提供实践参考[3]。

1.2.2 研究意义

理论层面，本研究整合STM32主控、AD转换、传感检测、数据存储、时钟计时、RS485通信等技术，完善了智能插座的软硬件设计架构，为多模块集成式嵌入式监测系统提供了标准化设计思路，丰富了STM32在能耗监测领域的应用研究[4]。

应用层面，系统实现了用电参数实时监测、能耗自动统计、阈值自定义配置与远程双向控制，有效解决传统插座无监测、无保护、无交互的问题，可实时预警用电异常，避免过载、漏电等安全隐患，同时帮助用户直观掌握用电情况，实现科学节电、节能减排，适用于家庭、实验室、工业小型设备等多种场景，具备较高的实用价值与推广意义[5]。

1.3 国内外研究现状

1.3.1 国内研究现状

潘绍明、尚会增等团队针对智能插座的实用性与稳定性展开研究，设计基于STM32的智能插座方案，实现了基础供电与用电参数监测功能，优化了硬件电路与软件算法，提升了系统运行可靠性，为智能插座的功能集成奠定了基础[1]。张余明、郭振军团队设计的STM32智能插座系统，融入物联网通信技术，实现了本地控制与数据上传功能，推动了智能插座从单机控制向联网管控升级[2]。

谢铄涵、刘煜等团队面向实验室场景设计智能插座，重点优化了多路用电监测与安全保护功能，适配实验室大功率设备的用电管控需求，提升了设备用电安全性[3]。梁李柳元设计的无线红外智能插座，聚焦近距离无线控制，简化了用户操作方式，拓展了智能插座的控制模式[4]。马梅、徐言飞等团队研发的智能省电插座，以节能降耗为核心目标，优化了低功耗电路设计，实现了无隐患供电与智能断电功能[5]。

国内研究整体以STM32为核心，逐步实现智能插座从基础控制到参数监测、联网交互、节能保护的升级，但多数方案功能较为单一，缺乏多参数融合监测、本地按键配置、掉电存储与RS485双向远程控制的一体化设计。

1.3.2 国外研究现状

Grafenhorst S等学者将智能插座应用于配电网监测领域，基于特征传播技术实现电网能耗数据分析，拓展了智能插座在工业能源管理中的应用场景，提升了能源监测的智能化水平[6]。MingHui Z、Juan D基于STM32完成智能插座的设计与开发，优化了硬件接口与软件通信协议，提升了设备的数据传输精度与运行稳定性[7]。

Ma M、Huang B等团队研发的高能效智能插座，以STM32F103为核心，重点突破低功耗设计与能耗精准统计技术，将节能技术与智能控制深度融合，大幅提升了插座的能源利用效率[8]。国外研究更注重智能插座在能源互联网、工业监测中的高阶应用，在算法优化、低功耗设计、大数据分析方面具备优势，但针对小型化、低成本、多功能集成的民用与实验室级插座研究相对较少。

1.4 主要研究内容

（1）系统总体方案设计

本系统以STM32为核心控制器，基于Proteus8.17搭建仿真平台，确定数据采集、核心控制、显示输出、通信交互、参数存储五大架构模块，完成DHT11、PCF8591、24C02、DS1302、RS485、电压电流检测、OLED、按键等模块的选型与适配设计，完成系统可行性分析，确定整体开发框架。

（2）硬件电路设计

搭建STM32最小系统，完成各功能模块电路设计：包括DHT11温湿度采集电路、PCF8591 AD转换电路、24C02存储电路、DS1302时钟电路、RS485通信电路、电流电压检测电路、OLED显示电路与按键电路，优化接口连接与电气兼容性，保障多模块稳定协同工作。

（3）软件程序设计

基于Keil开发环境采用C语言编程，设计主程序流程实现数据采集、逻辑判断、显示输出、通信传输的协同运行；编写温湿度解析、AD采集计算、功率电量统计、OLED显示、按键配置、EEPROM读写、DS1302时钟、RS485数据收发等独立子程序，实现本地配置与远程控制逻辑。

（4）系统仿真与功能测试

在Proteus8.17中完成软硬件联合仿真，测试OLED数据显示、按键参数配置、数据存储、时钟运行、RS485上传与远程指令控制等核心功能，验证0~380V电压、0~99A电流检测精度，确认系统响应速度、数据准确性与控制稳定性，确保各项指标达到设计要求。

表3-6 通信模块对比参数表

通信方式	传输距离	抗干扰	开发难度	仿真适配	适用场景
WIFI	远	一般	高	一般	无线网络远程控制
RS485	远	强	低	优秀	工业/本地双向通信

3.2.7 温湿度模块方案选择

方案一：选用SHT30数字温湿度传感器。该模块精度高、响应快，采用I2C接口，但成本较高，本系统仅需监测环境基础温度，无需高精度湿度检测，性能过剩。

方案二：选用DHT11温湿度模块。该模块采用单总线接口，电路极简、开发方便，温度检测范围0~50℃，完全满足环境温度监测需求，成本极低，适配系统功能定位，故确定选用，对比参数如表3-7所示。

表3-7 温湿度模块对比参数表

传感器型号	接口	温度精度	功能适配	成本	适用场景
SHT30	I2C	±0.3℃	高精度	高	精密环境监测
DHT11	单总线	±2℃	常规检测	低	普通环境温度采集

3.3 系统工作流程

系统上电初始化后，STM32主控芯片首先从24C02EEPROM中读取已存储的时间段T1、T2与费率P1、P2参数，同时驱动DS1302时钟模块获取实时时间。主控通过DHT11模块采集环境温度，通过电流电压检测模块与PCF8591ADC完成0~380V电压、0~99A电流的模拟量采集与数字化转换，并实时计算功率、电量与用电费用。所有数据经处理后，由OLED液晶屏同步显示温度、电压、电流、功率、电量、时间及费用信息，完成正常监测与显示流程。

当用户按下K3键时，系统进入阈值参数设置模式，通过K3键可循环切换T1、T2、P1、P2及存储/不存储选项，K1、K2按键实现数值增减操作。用户完成配置后按下K4键确认退出，系统将修改后的参数写入EEPROM掉电保存。同时，RS485通信模块持续将监测数据上传至上位机显示，并实时接收上位机十六进制指令，解析后执行对应按键功能，实现远程参数调节、选择与退出控制，完成本地与远程双向协同工作。



第4章　系统硬件设计

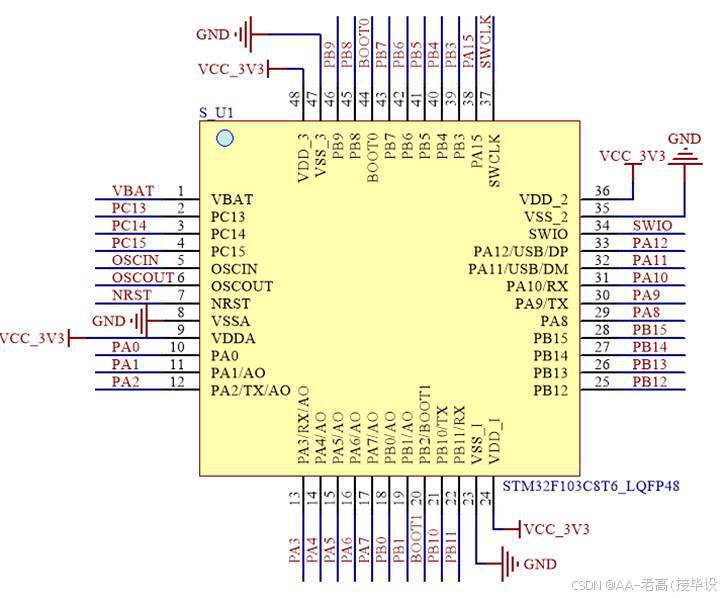

4.1 STM32主控最小系统

STM32单片机作为系统核心控制单元，硬件电路包含电源、复位、晶振及下载接口。VCC接入3.3V供电，GND接地构成供电回路；NRZ引脚连接复位电路，实现系统手动复位；PC13、PC14外接8MHz晶振与匹配电容，为芯片提供稳定工作时钟；SWD下载接口用于程序烧录与调试。

该最小系统具备完善的运行基础，3.3V标准电平与所有外设模块兼容，无需额外电平转换电路，GPIO口可直接驱动OLED、按键、RS485等模块，为数据采集、参数运算、外设控制提供稳定硬件支撑，电路图如图4-1所示。

图4-1 单片机最小系统电路图

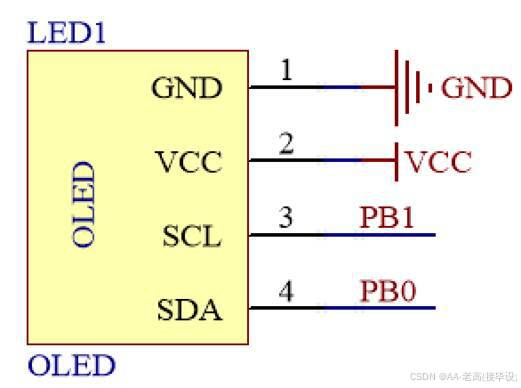

4.2 OLED液晶显示模块

OLED液晶显示屏用于实时展示温湿度、电压、电流、功率、电量、时间及费用信息，硬件连接简洁高效。VCC接3.3V电源，GND接地；SDA串行数据引脚接PB7，SCL时钟引脚接PB6，采用I2C通信方式，仅占用2个GPIO口。

模块为自发光器件，无需背光电路，供电电压与STM32完全匹配，无需电平转换。通过I2C总线即可实现显示数据传输，支持多参数分屏显示，电路简洁、功耗低、稳定性强，适配系统可视化监测需求，电路图如图4-2所示。

图4-2 OLED显示屏模块电路图

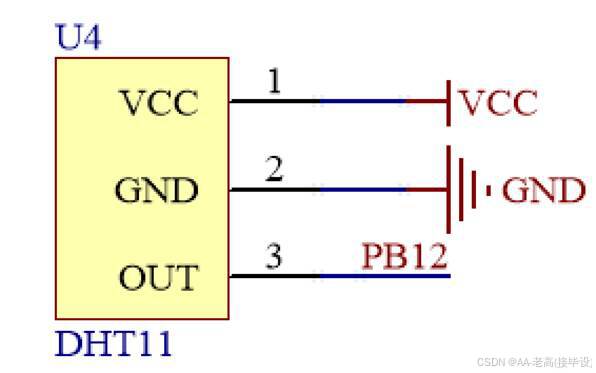

4.3 DHT11温湿度模块

DHT11模块实现环境温度采集，硬件连接简单可靠。VCC接入5V电源，GND接地；DATA数据引脚接PA0，采用单总线通信模式，仅占用1个GPIO口。模块内部集成传感、校准与信号转换电路，可直接输出数字温度信号，无需外部调理电路。

供电电压与STM32系统兼容，数据传输距离适中，抗干扰能力满足室内监测需求，单总线协议简化硬件布线，可实时向主控传输温度数据，为系统环境监测提供硬件基础，电路图如图4-3所示。

图4-3 DHT11温湿度检测模块电路图

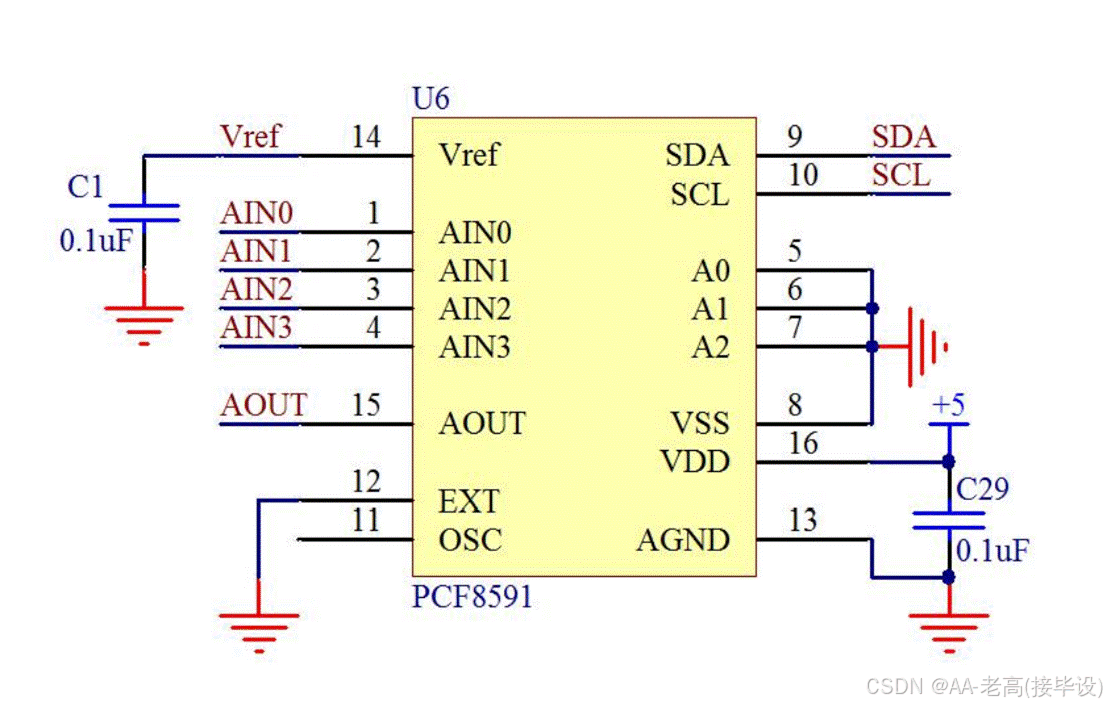

4.4 PCF8591 AD转换模块

PCF8591模块实现电压、电流模拟量数字化转换，支持4路模拟输入与I2C通信。VCC接5V电源，GND接地；SDA接PB7、SCL接PB6，与OLED共享I2C总线；模拟输入端分别接入电压、电流检测模块输出信号，完成弱电模拟量采集。

模块将0~5V模拟信号转换为8位数字量，供STM32计算实际电压、电流数值，支持0~380V电压、0~99A电流采集转换，电路稳定、传输可靠，是能耗监测核心硬件单元，电路图如图4-4所示。

图4-4 PCF8591 AD转换模块电路图

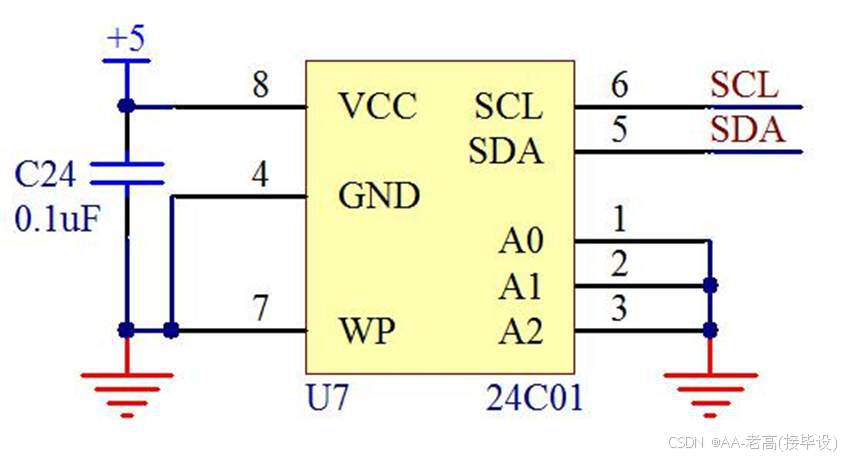

4.5 24C02数据存储模块

24C02 EEPROM模块用于存储时间段T1、T2与费率P1、P2参数，实现掉电不丢失。VCC接5V电源，GND接地；SDA、SCL分别接PB7、PB6，采用I2C通信接口，与其他模块总线兼容；WP写保护引脚接地，允许正常数据写入。

模块存储容量256字节，满足少量参数保存需求，读写速度快、功耗低，硬件电路无需额外元件，STM32可直接进行数据读写操作，为参数配置与持久化存储提供硬件保障，电路图如图4-5所示。

图4-4 24C02数据存储模块电路图

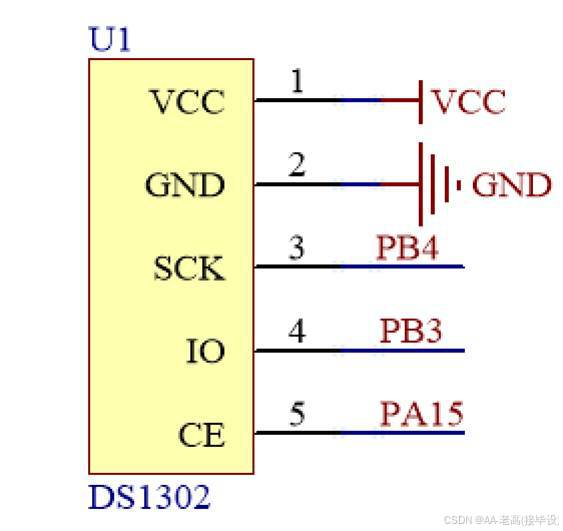

4.6 DS1302实时时钟模块

DS1302模块为系统提供精准时间基准，硬件采用三线通信方式。VCC接5V主电源，GND接地；后备电池接口接入3V纽扣电池，实现断电计时；DATA数据引脚接PA4、CLK时钟引脚接PA3、RST复位引脚接PA2。

模块可输出秒、分、时、日等时间数据，供电双路设计确保计时不间断，接口时序简单，与STM32通信稳定，为OLED时间显示、分段计费提供精准时钟信号，电路图如图4-6所示。

图4-6 DS1302时钟模块电路图

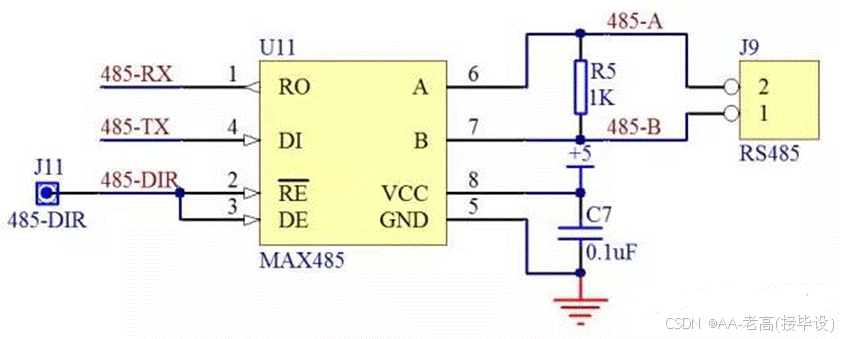

4.7 RS485通信模块

RS485模块实现系统与上位机双向数据交互，支持远程控制指令收发。VCC接5V电源，GND接地；DI数据发送端接PA9、RO数据接收端接PA10，与STM32串口1连接；DE、RE引脚短接后接PB0，控制收发模式切换。

模块采用差分信号传输，抗干扰能力强、传输距离远，可将监测数据上传上位机，同时接收0x00、0x01、0x02、0x03指令实现远程按键控制，串口通信简化硬件设计，适配工业级通信需求，电路图如图4-7所示。

图4-7 RS485通信模块电路图

4.8 独立按键模块

独立按键模块（K1-K4）实现本地参数配置，硬件采用上拉输入模式。每个按键一端接地，另一端分别接PB12、PB13、PB14、PB15，STM32内部上拉电阻保持默认高电平，按键按下后电平拉低触发信号。

模块无外部电阻元件，电路简洁可靠，软件消抖即可实现稳定检测，支持K3切换参数、K1/K2加减数值、K4确认存储功能，满足本地人机交互硬件需求，电路图如图4-8所示。

图4-8 独立按键模块电路原理图

4.9 电压电流检测模块

电压电流检测模块实现强电信号隔离采集，输出0~5V弱电模拟量。电压输入端接入0~380V检测信号，电流输入端接入0~99A检测信号，模块内部采用隔离降压与采样电路，输出端连接PCF8591模拟输入口。

模块实现强电弱电隔离，保护STM32主控安全，将大功率电信号转换为单片机可识别弱电信号，为能耗计算、费用统计提供原始采集数据，硬件安全可靠、检测精度满足设计要求，电路图如图4-9所示。

图4-9 电压电流检测模块电路图



5.1 系统整体实现

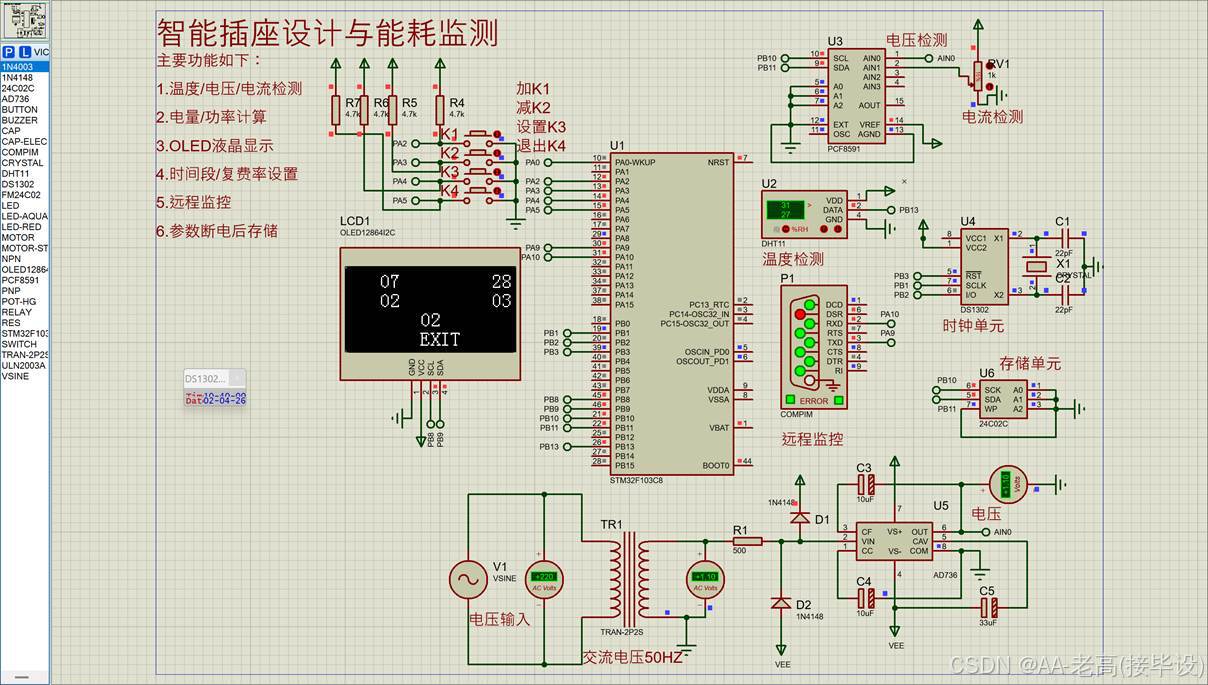

本系统以STM32单片机为主控核心，在Proteus8.17环境中完成整体仿真搭建。硬件上集成OLED液晶显示屏、DHT11温湿度模块、PCF8591 ADC模块、24C02存储模块、DS1302时钟模块、RS485通信模块、电流电压检测模块及K1-K4独立按键。各模块通过GPIO、I2C、串口等接口与主控连接，采用直流电源为全系统供电，完成硬件接线配置与程序烧录，构建完整的智能插座与能耗监测硬件架构，其界面如图5-1所示。

图5-1 整体仿真图

5.2 数据采集与OLED显示功能调试

在Proteus中加载工程并导入HEX文件启动仿真。系统初始化后，DHT11采集环境温度，电流电压检测模块与PCF8591完成0~380V电压、0~99A电流的采集与转换，STM32实时计算功率、电量与用电费用，DS1302同步提供时间数据。所有参数在OLED屏幕上稳定刷新显示，界面清晰、数据更新流畅，无卡顿与乱码现象。调试过程中，电压、电流数值随输入信号线性变化，温度与时间显示准确，验证了采集与显示功能的实时性与可靠性，如图5-2所示。

图5-2 数据采集与OLED显示功能调试实现

5.3 参数设置与存储功能调试

启动仿真后，按下K3键进入参数设置模式，可循环切换T1、T2时间段与P1、P2费率选项，使用K1、K2键实现数值增减，支持CC存储与NCC不存储模式选择。按下K4键确认退出，系统自动将修改后的参数写入24C02 EEPROM。断电重启后，系统自动读取已存参数，无丢失、无错乱。调试结果表明，按键响应灵敏、参数切换顺畅、存储与读取功能稳定，满足本地配置与掉电保存需求，如图5-3所示。

图5-3 参数设置与存储功能调试实现

5.4 RS485无线通信与远程控制调试

在仿真环境中开启RS485串口通信，系统将温度、电压、电流、功率、电量、时间、费用等数据实时上传至上位机并正常显示。上位机发送十六进制指令：0x00模拟K3切换、0x01模拟K1增加、0x02模拟K2减少、0x03模拟K4退出。STM32接收指令后快速解析并执行对应操作，远程控制响应及时、无延迟、无误动作。调试验证，RS485双向通信稳定、指令解析准确，实现数据上传与远程参数配置一体化功能，如图5-4所示。

图5-4 RS485通信与远程控制功能调试实现
