小学期心得体会
·

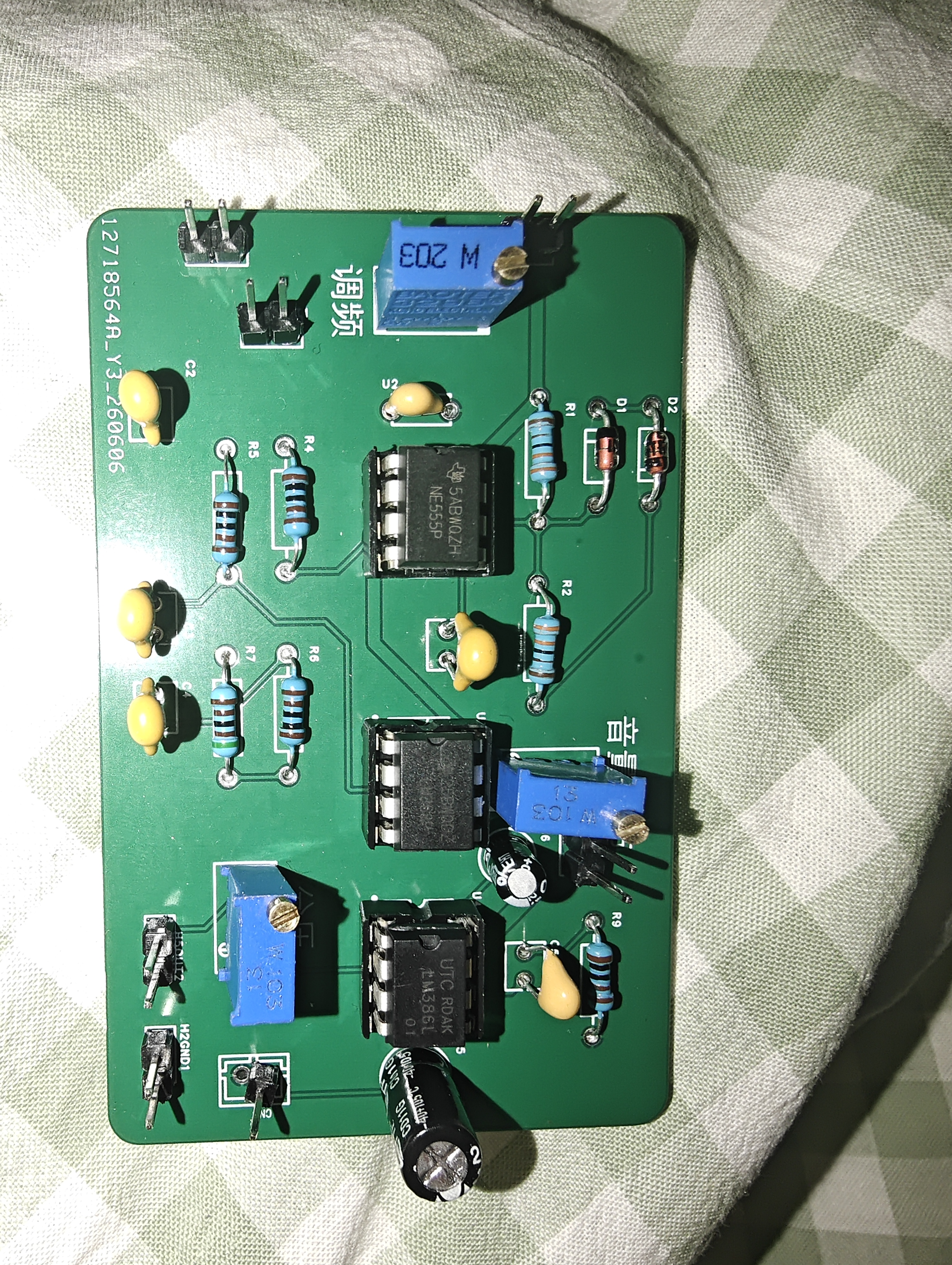

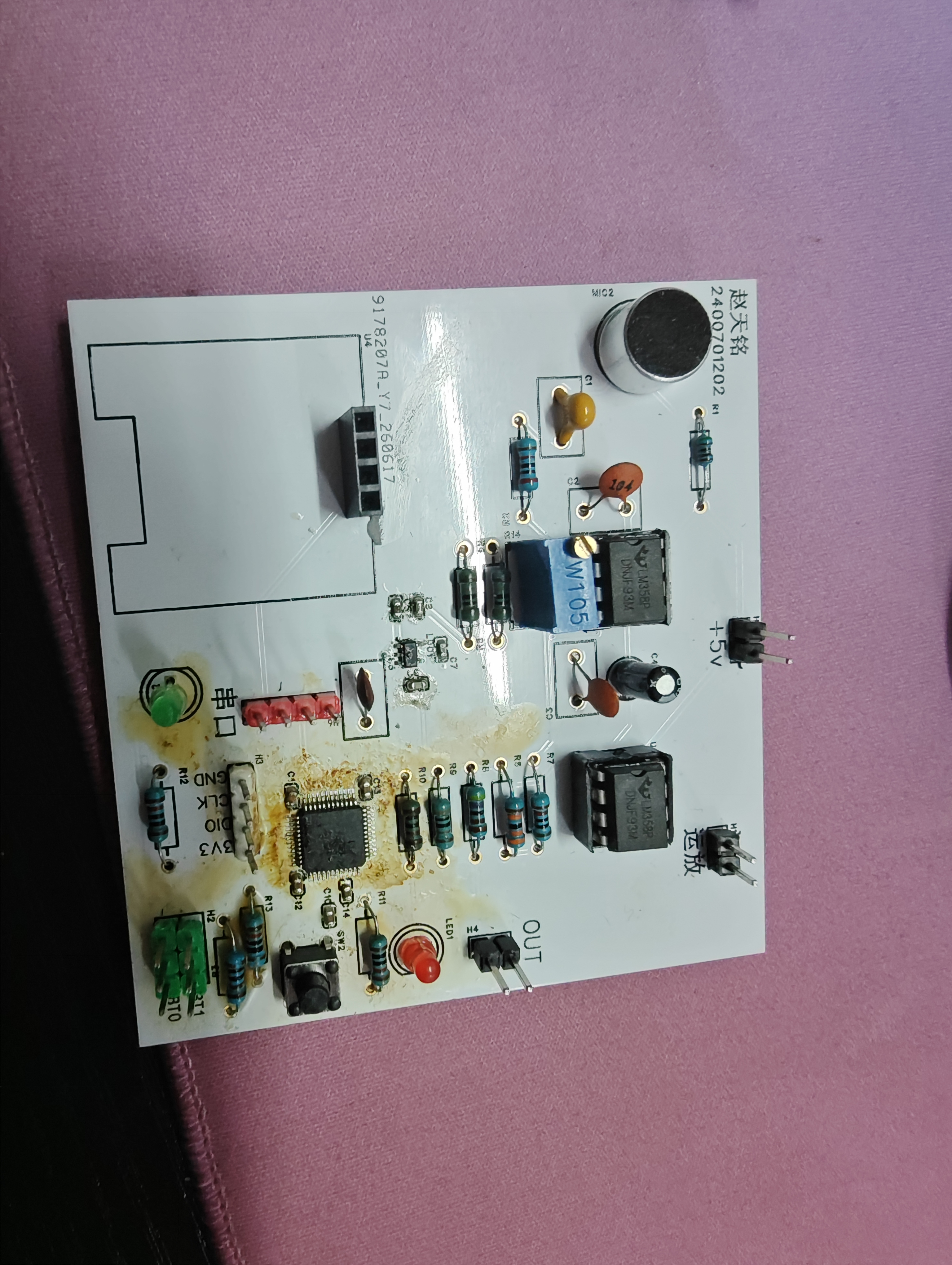

一、发射板和接收板实物图如下
二、问题
1.发射端波形出现了一些尖峰，可能是电源去耦不好，或者是RC的选择不太合理。
2.接收板的滞回比较器的窗口太小，2.45-2.65v还是太高了。应该选择施密特触发器比较好。
3.第一次焊接LQFP48p封装的STM32，经验不足造成了很多连锡。
4.绘制接收版的时候忘记把GND引出了，导致测试的时候只能使用烧录和串口的GND。
5.把STM32焊上后，使用STlink无法链接到芯片，更换芯片后依旧无法连接，目前不清楚是什么问题。
三、收获和反思
1.要仔细检查原理图，保证没有遗漏。
2.绘制PCB的时候要结合实际，考虑是否容易焊接，是否会阻挡其他的元件等问题。
3.尽早调试，我发现接收板放大增益无法达到2.45v时没有时间重新打板了，还有像麦克风，扬声器这些可以提前测试，对输出波形有一个提前预知。
