STM32F103 Bootloader 与 OTA 升级原理及实现

Hans_Rudle

48人浏览 · 2026-07-03 22:48:47

Hans_Rudle · 2026-07-03 22:48:47 发布

一、引言

在嵌入式产品开发中，固件升级是绕不开的需求。开发阶段可以通过 SWD/JTAG 调试器烧录程序，但产品部署后，拆机接调试器是不现实的。因此需要一个驻留在 MCU 内部的引导程序——Bootloader，通过串口、CAN、网络等通用接口接收新固件并完成更新。

这里我们会介绍 Bootloader 与 OTA（Over-The-Air）升级的核心原理，涵盖 Cortex-M3 启动机制、Flash 存储器物理特性、分区策略、通信协议设计，以及下位机与上位机的实现要点。同时提供示例程序

二、Cortex-M3 启动机制与 Bootloader 跳转原理

2.1 向量表与上电启动

Cortex-M3 内核上电后，硬件自动从 Flash 起始地址 0x08000000 读取向量表的前两项：

偏移	内容	硬件动作
`0x00`	初始栈顶地址 (SP)	自动装入 MSP 寄存器
`0x04`	复位向量 (Reset_Handler)	自动装入 PC 寄存器，CPU 从此处开始执行
`0x08`	NMI 向量
`0x0C`	HardFault 向量
…	其他异常/中断向量

以实际固件为例，向量表前 8 字节在 Flash 中的存储（小端序）：

地址          原始字节           解析值          含义
0x08000000    00 50 00 20       0x20005000      SP = SRAM 顶部 (20KB)
0x08000004    79 56 00 08       0x08005679      PC = Reset_Handler 入口

硬件上电只做两件事：取 SP，取 PC，然后运行。

2.2 Bootloader 跳转的本质

Bootloader 跳转到 APP 的过程，本质上是在软件层面复现硬件上电的向量表加载动作：

uint32_t app_sp = *(volatile uint32_t *)APP_ADDR;         // 读取 APP 的栈顶
uint32_t app_pc = *(volatile uint32_t *)(APP_ADDR + 4);   // 读取 APP 的复位向量

__set_MSP(app_sp);                                         // 设置栈指针
((void (*)(void))app_pc)();                                // 跳转到 APP Reset_Handler

2.3 跳转前后的环境清理

Bootloader 在跳转前需要清理运行环境，避免对 APP 产生干扰：

SysTick->CTRL = 0;          // 关闭 SysTick，防止跳转后中断异常
__set_PRIMASK(1);           // 屏蔽所有可屏蔽中断，保证跳转的原子性
__set_MSP(app_sp);          // 加载 APP 栈指针
Jump();                     // 跳转

APP 启动后需要完成两件事：

SCB->VTOR = FLASH_BASE | 0x4000;    // 向量表偏移寄存器指向 APP 区
__set_PRIMASK(0);                   // 恢复中断使能

若不设置 VTOR，中断发生时 CPU 仍从 Bootloader 的向量表（0x08000000）查找 ISR，导致 HardFault。若不恢复 PRIMASK，SysTick 和所有外设中断将被永久屏蔽，HAL_Delay() 等依赖 SysTick 的函数将死锁。

三、STM32 Flash 存储器特性对 OTA 设计的约束

3.1 Flash 的物理特性

STM32F103C8T6 内置 64KB Flash，具有以下关键特性：

特性	说明	设计约束
写入单向性	Flash 只能将 bit 从 1 改写为 0，无法反向操作	写入前必须擦除为目标区域恢复 `0xFF`
页擦除	擦除操作以页为单位，F103 页大小为 1KB	数据块大小应设计为 1KB 的整数倍
写入位宽	仅支持 16-bit Half-Word 或 32-bit Word 写入	按 Byte 写入将触发 HardFault
写入期间总线阻塞	Flash 编程期间 CPU 无法从 Flash 总线取指	写入期间所有中断失效，UART 可能溢出

3.2 CPU 挂起对通信的影响

Flash 编程一页（1KB）约需 25ms。在此期间 CPU 完全冻结，UART 接收端仅有一个字节的硬件缓冲（DR 寄存器）。如果上位机在此期间持续发送数据，必然导致数据丢失。

这意味着 OTA 通信协议上位机不能无脑发送：需要发送一页数据后立即停止，等待下位机完成 Flash 写入并回复确认信号，再发送下一页。

3.3 Flash 写入的 HAL 实现

void OTA_WritePage(uint32_t addr, uint8_t *data)
{
    HAL_FLASH_Unlock();
    for (int i = 0; i < 1024; i += 4) {
        uint32_t word = *(uint32_t *)(&data[i]);
        HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD, addr + i, word);
    }
    HAL_FLASH_Lock();
}

四、Flash 分区策略

4.1 单区方案的困境

如果整个 Flash 只存放一份用户程序，OTA 时将新固件直接覆盖写入 APP 区：一旦传输中断或写入失败，Flash 中既没有完整的新固件，旧固件也已被破坏，设备变砖。

在实际使用中，我们往往使用三区布局

┌────────────────┐
│   Bootloader   │  16KB  0x08000000  引导程序，永不修改
├────────────────┤
│   APP 运行区    │  16KB  0x08004000  当前运行的固件
├────────────────┤
│   OTA 暂存区    │  32KB  0x08008000  新固件临时存放，验证后搬运
└────────────────┘

三区布局的核心优势：

OTA 与 APP 物理隔离：接收新固件时，旧固件完整保留在 APP 区，传输失败不影响设备正常运行
搬运而非覆盖：新固件先完整存入 OTA 区，Bootloader 验证通过后再搬至 APP 区
断电可恢复：搬运完成前，OTA 区和 APP 区各自完整，任何一步失败都可重试

4.2 Magic Number 机制

Bootloader 如何判断 OTA 区中是否存在待部署的新固件？我们可以在 OTA 区首地址写入一个 4 字节的魔数 0x5A5A5A5A：

OTA 区布局:
0x08008000: [0x5A 0x5A 0x5A 0x5A]  [固件向量表 + 代码 ...]  [0xFF 填充]
             └── Magic Number ──┘

Bootloader 上电后读取该地址：

#define OTA_FLAG_ADDR  0x08008000U
#define MAGIC_NUMBER   0x5A5A5A5AU

if (*(volatile uint32_t *)OTA_FLAG_ADDR == MAGIC_NUMBER) {
    OTA2APP();   // 有新固件，执行搬运
}
// 否则直接跳转现有 APP

选择 0x5A5A5A5A 的原则是：与全 0xFF（擦除态）、栈地址（0x2000xxxx）、复位向量（0x0800xxxx）均不冲突。

4.3 搬运流程

OTA2APP() 的步骤顺序直接决定系统的鲁棒性：

static void OTA2APP(void)
{
    // 步骤一：擦除 APP 区 (16 页 × 1KB)
    for (int page = 0; page < 16; page++)
        ErasePage(APP_ADDR + page * 1024);

    // 步骤二：从 OTA 区逐字拷贝到 APP 区 (16KB)
    for (int offset = 0; offset < 16 * 1024; offset += 4)
        ProgramWord(APP_ADDR + offset, *(uint32_t *)(OTA_DATA_ADDR + offset));

    // 步骤三：擦除 OTA Magic (最后执行)
    ErasePage(OTA_FLAG_ADDR);
}

我们选择最后才清除 Magic，这样做的好处是如果在步骤二中发生断电，APP 区虽不完整，但 OTA 区的 Magic 仍然存在。下次上电时 Bootloader 检测到 Magic 还在，会重新执行搬运流程，不会陷入"OTA 和 APP 同时损坏"的死局。

五、OTA 通信协议设计

5.1 物理层

本方案采用 USART1 作为通信接口，参数为 115200-8-N-1。选择 UART 的理由是通用性强，几乎任何 MCU 都具备该外设。以下协议设计思路适用于任何物理层。

5.2 信号定义

信号	方向	值	含义
握手请求	上位机 → 下位机	`0xAA` (1 Byte)	请求开始固件传输
传输结束	上位机 → 下位机	`0xAA 0x55 0xFF 0x00` (4 Bytes)	告知全部数据已发送完毕
ACK	下位机 → 上位机	`0x06` (1 Byte)	当前操作已完成，可继续

5.3 会话流程

上位机与下位机之间的交互分为三个阶段：

阶段一：握手

上位机 → [0xAA] → 下位机    // 请求开始升级
下位机 → [0x06] → 上位机    // OTA 区已擦除，准备就绪

阶段二：数据传输

上位机 → [1024 bytes 固件数据] → 下位机    // 发送一页数据
下位机执行: OTA_WritePage()                // 写 Flash (CPU 挂起 ~25ms)
下位机 → [0x06] → 上位机                   // 写入完成，继续发送
... (循环至全部数据发送完毕)

阶段三：结束确认

上位机 → [0xAA 0x55 0xFF 0x00] → 下位机    // 结束魔数，告知传输完成
下位机 → [0x06] → 上位机                    // 确认接收

5.4 数据格式

上位机发送的数据在固件 .bin 文件的基础上进行了预处理：

发送数据 = [Magic: 0x5A5A5A5A] + [原始 .bin 内容] + [0xFF 填充至 1KB 对齐]

Magic 用于 Bootloader 识别新固件
0xFF 填充是因为 Flash 只能整页写入，最后一页不足 1KB 时以闪存擦除态补齐

5.5 Stop-and-Wait 流控与超时重试

受 Flash 写入期间 CPU 挂起的限制，协议采用停等流控：上位机每发送一个数据块后即进入阻塞等待状态，直至收到下位机的 ACK 或超时。

for attempt in range(RETRY_MAX):
    ser.write(chunk)                           # 发送 1KB
    resp = ser.read(1, timeout=DATA_TIMEOUT)   # 阻塞等待 ACK
    if resp == ACK:
        break                                  # 成功
    # 超时或无效响应 → 重试

5.6 结束信号的防误触发设计

结束信号若仅使用单字节（如 0xBB），在固件数据中随机出现的概率为 1/256，对实际固件而言误触发风险不可忽略。本方案采用 4 字节魔数 0xAA 0x55 0xFF 0x00，误触发概率降至 1/2³² ≈ 2.3×10⁻¹⁰。

下位机每完成一页写入后进入结束检测状态，连续接收 4 字节：

若 4 字节与结束魔数完全匹配 → 判定传输结束，回复 ACK，回到 IDLE
若任一字节不匹配 → 判定该 4 字节属于下一页数据，退回接收状态继续累积，已读取的 4 字节不丢弃

case END_CHECK:
    check_buf[magic_idx++] = rx_byte;
    if (magic_idx >= 4) {
        if (memcmp(check_buf, magic, 4) == 0) {
            send_ack();
            state = IDLE;                       // 传输结束
        } else {
            state = HANDSHAKE;
            page_offset = 4;
            memcpy(page_buf, check_buf, 4);     // 退回数据，不丢失
        }
    }

六、下位机实现要点

6.1 中断接收状态机

下位机（STM32 APP）端使用三状态状态机驱动串口接收：

                  ┌──────────┐
         上电 →   │   IDLE   │   等待握手字节 0xAA
                  └────┬─────┘
                       │ 收到 0xAA → 回复 ACK
                       ▼
                  ┌──────────┐
         ┌───────→│ HANDSHAKE│   逐字节接收，存入 1KB 缓冲区
         │        └────┬─────┘
         │             │ 收满 1024 字节
         │             ▼
         │        主循环: OTA_WritePage() → 回复 ACK
         │             │
         │             ▼
         │        ┌──────────┐
         │        │END_CHECK │   接收 4 字节，检测结束魔数
         │        └──┬───┬───┘
         │           │   │
         │    匹配 ──┘   └── 不匹配 → 退回 HANDSHAKE
         │    (传输结束)
         └────────────────────────────┘

注意中断回调只负责字节接收和状态切换，Flash 写入操作交给主循环。原因是 HAL 库的 Flash API 内部可能关闭全局中断，在中断上下文中执行 Flash 写入会导致不可预期的行为。

6.2 主循环与中断的协作

由于Flash写入比较耗时，不推荐在中断函数中完成写入操作，回到主函数中进行写入

// 主循环
while (1) {
    if (rx_flag) {
        OTA_WritePage(write_addr, page_buf);   // 写 Flash
        write_addr += 1024;
        send_ack();
        state = END_CHECK;                      // 进入结束检测
        HAL_UART_Receive_IT(&huart1, &rx_byte, 1);  // 重新使能中断接收
    }
}

中断回调在填满 1024 字节后置位 rx_flag 并停止调用 HAL_UART_Receive_IT，由主循环在 Flash 写入完成后重新启动接收。这样保证了 Flash 操作期间不会有新的中断触发。

七、上位机实现要点

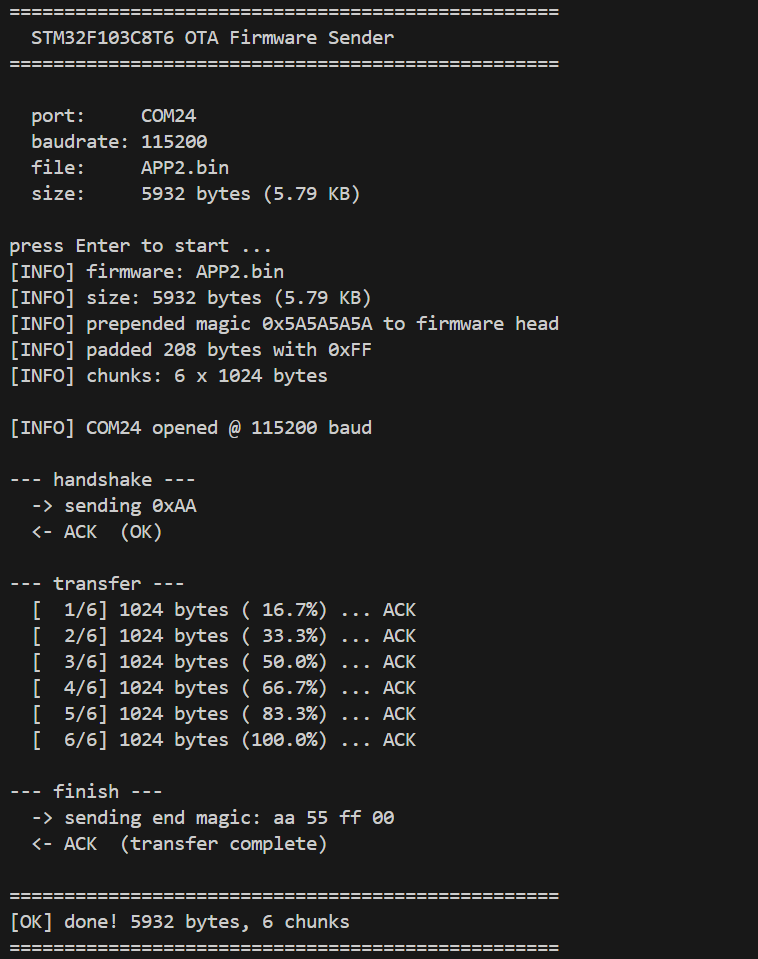

上位机使用 Python编写，依赖 pyserial 库。核心流程如下：

读取 .bin 固件文件
在数据头部插入 4 字节 Magic Number（0x5A5A5A5A）
将总长度对齐至 1KB 边界，尾部以 0xFF 填充
发送握手字节 0xAA，等待 ACK
循环发送 1KB 数据块，每块等待 ACK
发送 4 字节结束魔数，等待 ACK
关闭串口，报告结果

关键点：Magic 由上位机插入而非下位机，因为 .bin 由编译器生成，不含 OTA 信息；0xFF 填充保证末页完整，且 0xFF 是 Flash 擦除态、写入时无副作用。

八、完整 OTA 升级流程

┌────────────────────────────────────────────────────────────────┐
│ 步骤 1: 设备上电                                                │
│   Bootloader 启动 → 检查 OTA Magic → 无新固件 → 跳转 APP        │
│                                                                │
│ 步骤 2: APP 运行                                                │
│   初始化 UART → 擦除 OTA 区 32KB → 进入 IDLE 等待握手            │
│                                                                │
│ 步骤 3: OTA 传输                                                │
│   上位机发送握手 → 握手确认 → 逐页发送数据 → 结束魔数 → 确认     │
│   (此阶段旧固件始终在 APP 区完整运行)                             │
│                                                                │
│ 步骤 4: 系统复位 (手动或看门狗)                                  │
│                                                                │
│ 步骤 5: Bootloader 再次启动                                     │
│   检测到 OTA Magic → OTA2APP() 搬运 → 清除 Magic → 跳转新 APP    │
│                                                                │
│ 步骤 6: 新固件运行                                              │
└────────────────────────────────────────────────────────────────┘

九、实验步骤

这篇文章使用的项目地址
https://gitee.com/Hans_Rudle/stm32_bootloader

我们需要一个stlink下载原始程序和一个串口模块接到串口1上查看调试信息

下面是仓库目录讲解

Boot/
│
├── send_bin.py                        # PC 端 OTA 固件发送脚本
├── APP2.bin                           # 测试用固件 (5.79KB)
│
├── Bootloader/                        # ── 工程 1: Bootloader ──
│   ├── STM32F103XX_FLASH.ld           #    链接脚本: Flash 0x08000000, 16KB
│   ├── startup_stm32f103xb.s          #    启动文件 (GCC)
│   ├── Drivers/                       #    HAL 库 + CMSIS
│   └── Core/
│       ├── Inc/
│       │   ├── bootloader.h           #    ★ 宏定义: APP_ADDR, OTA 魔数检查
│       │   └── main.h / usart.h / gpio.h
│       └── Src/
│           ├── main.c                 #    ★ 主流程: 初始化 → 延时3s → 跳转APP
│           ├── bootloader.c           #    ★ 核心: OTA2APP搬运 + App_Loading跳转
│           ├── stm32f1xx_it.c         #    中断服务函数
│           └── system_stm32f1xx.c     #    系统初始化 (VTOR=0)
│
├── APP/                               # ── 工程 2: 用户APP ──
│   ├── STM32F103XX_FLASH.ld           #    链接脚本: Flash 0x08004000, 16KB
│   ├── startup_stm32f103xb.s          #    启动文件 (GCC)
│   ├── Drivers/                       #    HAL 库 + CMSIS
│   └── Core/
│       ├── Inc/
│       │   └── main.h / usart.h / gpio.h
│       ├── BSP/                       #    ★ 自写的板级支持包
│       │   ├── Serial.h               #       OTA 接收接口声明
│       │   └── Serial.c               #       ★ 核心: 串口中断状态机 + Flash写入
│       └── Src/
│           ├── main.c                 #    ★ 主循环: 初始化 → 擦OTA区 → 等OTA数据
│           ├── stm32f1xx_it.c         #    中断服务 (含 USART1_IRQHandler)
│           ├── usart.c                #    UART 初始化
│           └── system_stm32f1xx.c     #    系统初始化 (VTOR=0, main中手动改)
│

首先，我们将Bootloader程序和APP程序均编译出一个.hex文件

使用cubeprg擦除Flash区域，防止干扰

使用cubeprg烧写Bootloader和app(注意顺序一定烧先烧Bootloader!)之后上电接上串口模块观察现象

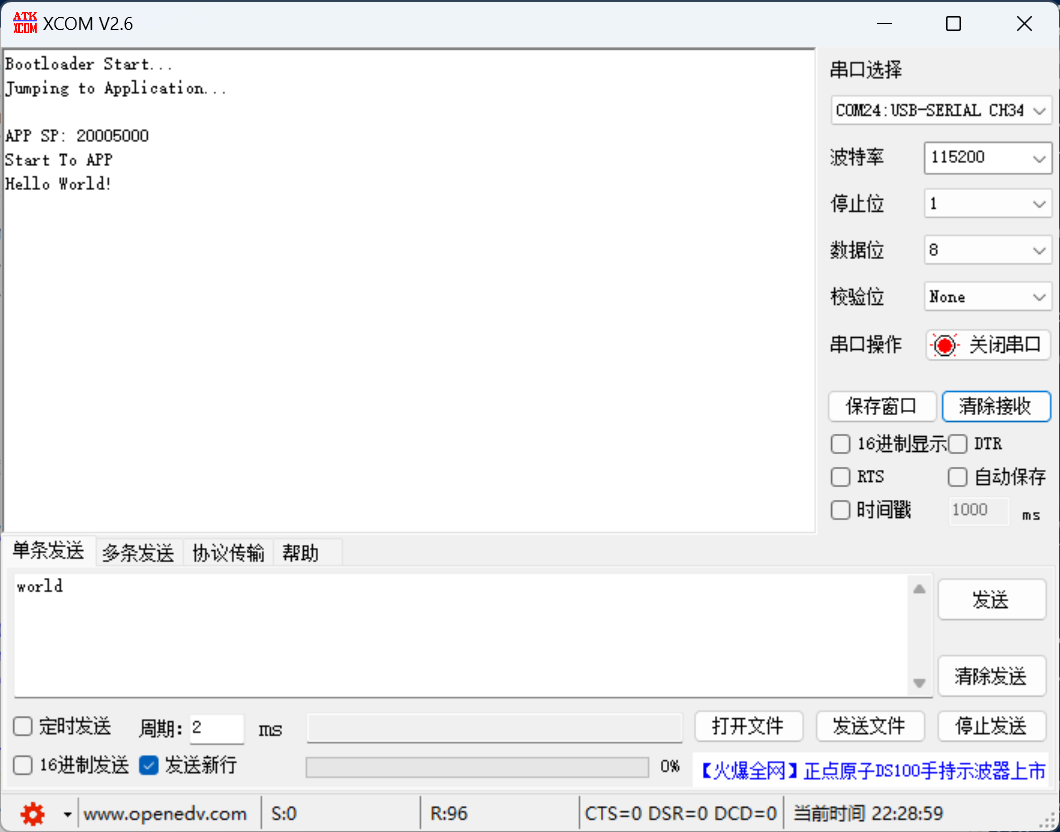

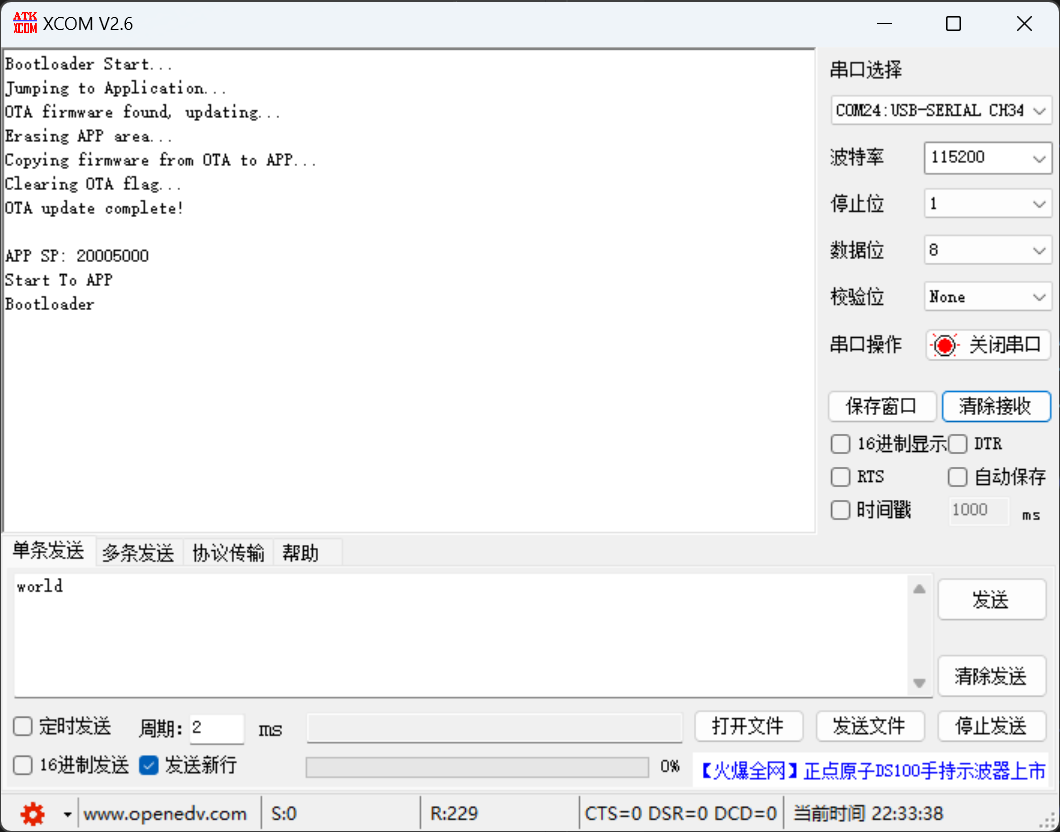

其中Start To APP之前的文本都来自与Bootloader工程,APP输出为Hello world!说明为APP1
在这里插入图片描述
