1. 产品概述

智能晾衣架/晾衣机是中国智能家居市场中阳台场景的刚需入口级产品。2026年上半年，据奥维云网数据，中国智能晾衣架市场规模已突破120亿元，年复合增长率维持在18%以上。消费者关注点正从单一的升降功能转向烘干、杀菌、语音控制、智能联动等集成能力。主要品牌包括好太太（市场占有率约25%）、米家（小米生态链）、盼盼、恋伊等，产品价格区间从800元（基础电动款）到3500元（全功能智能款）。WiFi负责远程控制与云端联动（如天气感知自动收衣），BLE负责近场配网、本地遥控与传感器数据采集，两者融合是当前主流方案。

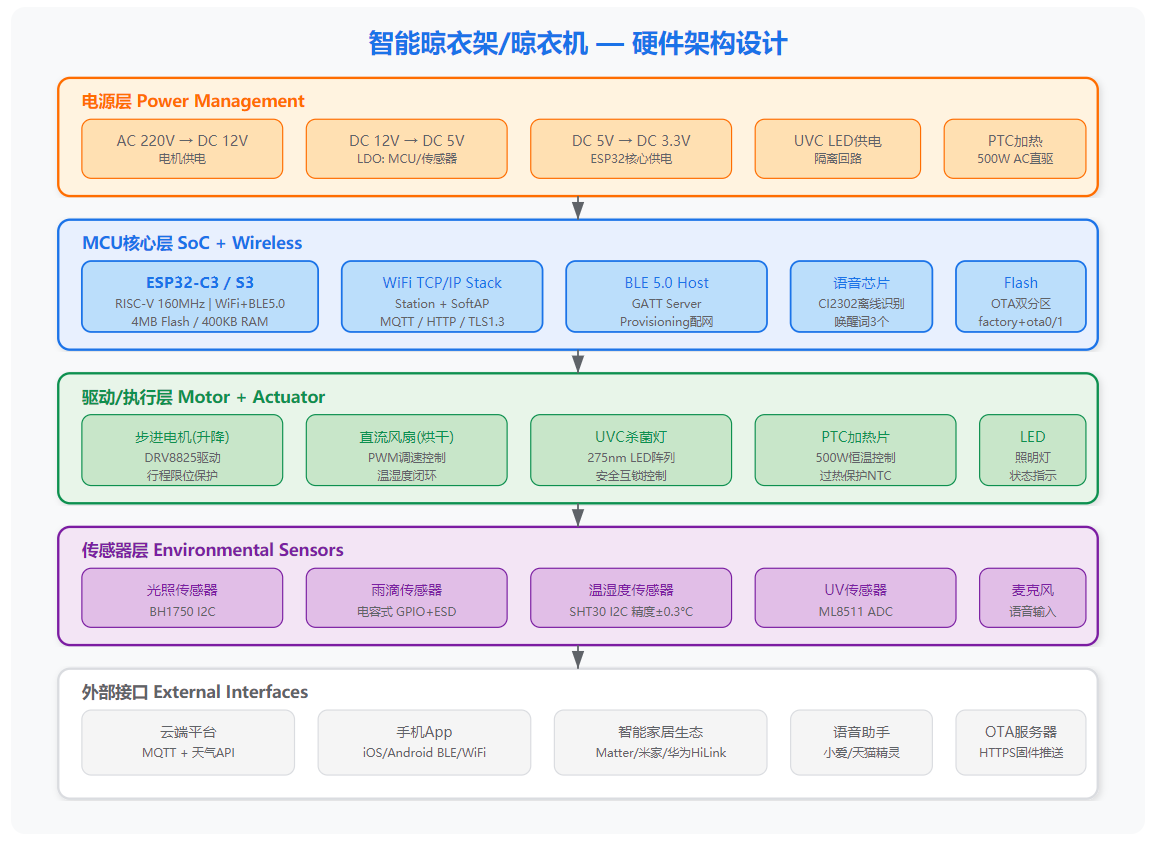

2. 硬件架构设计

MCU/SoC选型对比

方案	芯片	价格(元)	WiFi	BLE	主频	Flash/RAM	功耗(待机)	适用场景
方案A	ESP32-C3 (乐鑫)	6-8	✓	✓	160MHz	4MB/400KB	~5μA	成本敏感型，WiFi+BLE轻量应用
方案B	ESP32-S3 (乐鑫)	10-12	✓	✓	240MHz	8-16MB/512KB	~10μA	需要语音识别/AI推理
方案C	BK7231N (博通集成)	4-5	✓	✓	120MHz	2MB/256KB	~8μA	极低成本方案

推荐方案：ESP32-C3为性价比最优选，双模WiFi+BLE 5.0，Flash可外扩16MB支持OTA，待机功耗低，生态成熟。ESP32-S3适合带语音助手的高端款，双核+向量指令加速AI推理。

WiFi+BT Combo模块与外围

• WiFi/BLE模块：ESP32-C3内置combo，无需外挂；高端款可用ESP32-S3+外挂PSRAM
• 电机驱动：步进电机（升降）+直流电机（风扇烘干），DRV8825/TB67S109驱动板
• 传感器：

• • 光照传感器（BH1750）— 自动感知晴天/阴天
  • 雨滴传感器（电容式）— 雨天自动收衣
  • 温湿度传感器（SHT30）— 烘干逻辑控制
  • UV传感器（ML8511）— 杀菌灯联动

• 语音交互：离线语音芯片（如CI2302）或ESP32-S3本地唤醒词
• 杀菌模块：UVC LED灯珠（275nm）+ 风扇联动
• 加热烘干：PTC加热片（500W）+ 温度闭环控制

电源管理方案

• AC 220V→DC 12V（升降电机供电）+ DC 5V（MCU/传感器供电）
• 待机模式：MCU进入Light Sleep（WiFi保持连接），功耗<5mA
• 低功耗策略：无操作5分钟进入Deep Sleep，BLE唤醒

PCB关键布线要点

• 电机驱动线远离RF天线区域，避免干扰
• ESP32天线区域下方禁止铺铜，预留净空区
• UVC LED驱动需独立供电回路，与MCU电源隔离
• 雨滴传感器走线加ESD保护（TVS管）

BOM估算

类目	成本(元)
MCU + WiFi/BLE (ESP32-C3)	8
电机驱动+步进电机	35
传感器组（光/雨/温湿/UV）	12
杀菌LED模块	15
PTC加热+风扇	25
电源管理（AC-DC+LDO）	18
语音芯片+麦克风	10
PCB+结构件+杂项	20
合计	~143元

量产整机成本约150-180元，终端售价800-3500元，毛利率可观。

3. 软件架构设计

OS选型

采用 FreeRTOS（ESP-IDF官方支持），无需Linux，资源开销极低。高端语音款可考虑ESP32-S3+FreeRTOS+本地语音SDK。

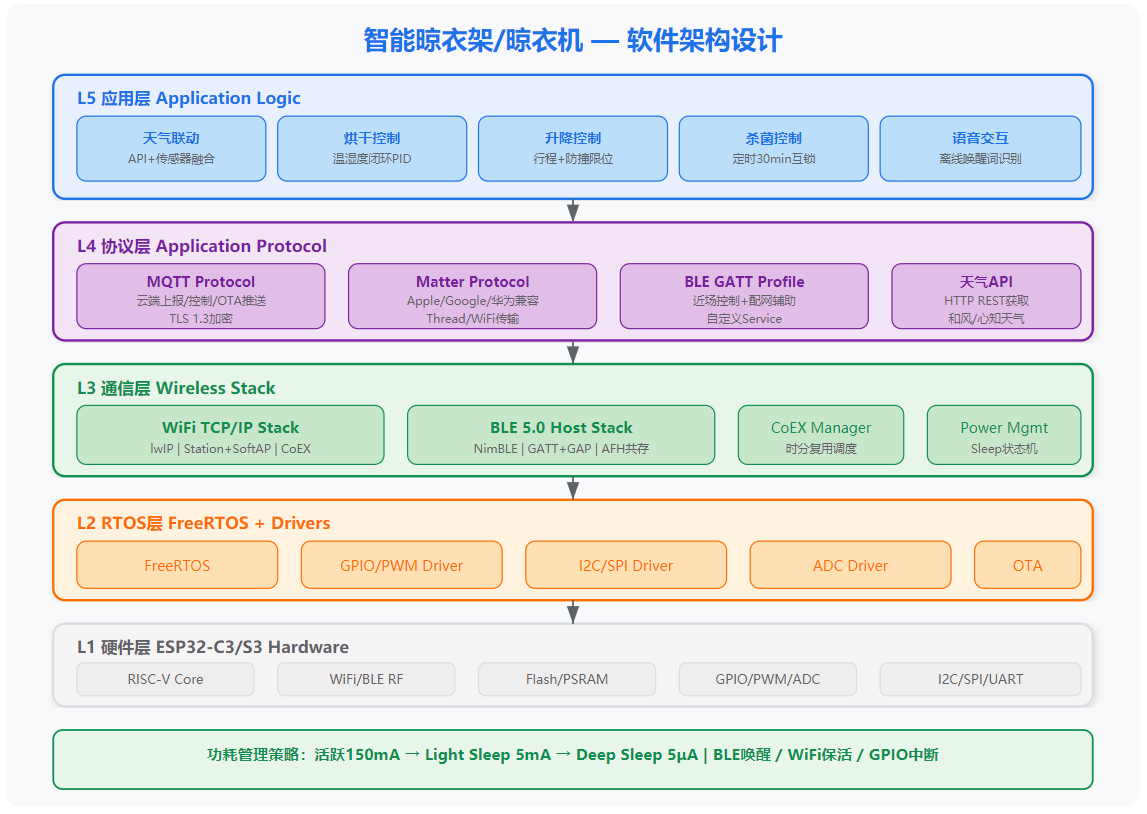

协议栈分层

层级	内容	说明
L1 硬件层	GPIO/PWM/I2C/SPI驱动	电机、传感器、LED驱动
L2 RTOS层	FreeRTOS任务调度+电源管理	Light/Deep Sleep切换
L3 通信层	WiFi TCP/IP + BLE Host	WiFi配网+远程控制；BLE近场+配网辅助
L4 协议层	MQTT/Matter + BLE GATT	MQTT上报云端；Matter兼容Apple/Google Home
L5 应用层	晾衣逻辑+烘干控制+天气联动	状态机驱动核心业务

应用层模块划分

• 天气联动模块：通过WiFi获取天气预报+本地雨滴/光照传感器融合决策
• 烘干控制模块：温湿度闭环，PTC+风扇PWM调节
• 升降控制模块：步进电机行程控制，防撞限位
• 杀菌模块：定时UV杀菌（每次30min），安全互锁（衣架展开时才启动）
• 语音交互模块：离线唤醒词"收衣/晾衣/烘干"指令识别

OTA升级方案

ESP32-C3支持双OTA分区（factory+ota_0/ota_1），通过MQTT接收云端推送URL，HTTP下载固件，重启切换分区，失败自动回滚。

功耗管理策略

状态	功耗	进入条件	唤醒方式
活跃	~150mA	用户操作/烘干	自然超时
Light Sleep	~5mA	无操作5min	WiFi保持/BLE事件
Deep Sleep	~5μA	无操作30min	BLE唤醒/GPIO中断

4. 关键技术挑战与解决方案

WiFi与BLE共存干扰

• 时分复用：ESP32-C3内置coexistence机制，WiFi与BLE共享天线，硬件级时间片交替
• AFH：BLE自适应跳频避开WiFi信道（通常WiFi用ch1/6/11，BLE跳频表避开）
• 天线设计：PCB天线布局远离电机驱动区，2.4GHz阻抗匹配50Ω

连接稳定性

• WiFi断线自动重连+MQTT心跳保活（60s）
• BLE配网采用GATT Provisioning，断线后WiFi重连为主通道
• 本地传感器决策不依赖云端（雨滴收衣为本地逻辑）

数据安全

• WiFi TLS 1.3加密MQTT通信
• BLE配网使用AES-128加密密钥交换
• OTA固件签名验证（RSA-2048）

5. 开发工具链与调试方法

• IDE：ESP-IDF + VS Code插件（Espressif IDF）
• 烧录：ESP-Prog调试板，UART/JTAG双通道
• BLE调试：nRF Connect App，抓取GATT Service/Characteristic
• WiFi抓包：Wireshark + ESP32 promiscuous mode
• 功耗测量：Power Profiler Kit II (Nordic) 或 Joulescope
• 云端模拟：EMQX MQTT Broker本地部署测试

6. 市场前景与竞品分析

品牌	型号	价格(元)	WiFi	BLE	烘干	杀菌	语音
好太太	D-3058	2800	✓	—	✓	✓	✓
米家	MJSDJCL01	1299	✓	✓(Mesh)	✓	—	✓
恋伊	LY-666	1500	✓	—	✓	✓	—
盼盼	PP-88	980	—	—	—	—	—

趋势判断：Matter协议兼容将成为2026-2027核心竞争力，WiFi+BLE双模+Matter认证的产品将获得Apple/Google/华为生态准入优势。语音交互从"可选"走向"标配"，ESP32-S3方案成本下降将加速普及。
