一、产品概述

智能鱼缸/水产养殖监控器是一类融合 Wi-Fi 远程接入与 BLE 本地配置的 IoT 水质监测设备，面向家庭水族爱好者（消费级，$50-$300）和水产养殖企业（工业级，$500-$5000）两大市场。

核心使用场景：

• 家庭鱼缸：自动监测水温、pH 值、TDS，异常时 App 推送告警，联动加热棒/水泵/喂食器
• 水产养殖：大面积池塘/网箱的溶解氧（DO）、氨氮、浊度 24 小时连续监测，超标自动启动增氧机
• 海洋馆/水族馆：多点传感器网络，集中可视化大屏

市场规模：全球智能水族箱设备市场 2025 年约 12 亿美元（搜狐行业报告），水产养殖 IoT 市场 2025 年约 18 亿美元，复合年增长率约 12-15%（2025-2030）。2025 年全球水产养殖产量突破 1.2 亿吨，中国占 60% 以上，智能化改造需求旺盛。

代表产品与价格：

产品	定位	价格	连接方式
Seneye Reef V2	家庭礁岩缸	$199	USB/WiFi
Neptune Apex	高端自动化	$799	WiFi+BLE
Felix Smart	淡水入门	$79	WiFi
Petkit 小佩	国内消费级	¥199-399	WiFi+BLE
水产养殖定制方案	工业级	¥3000-10000	4G/WiFi/BLE

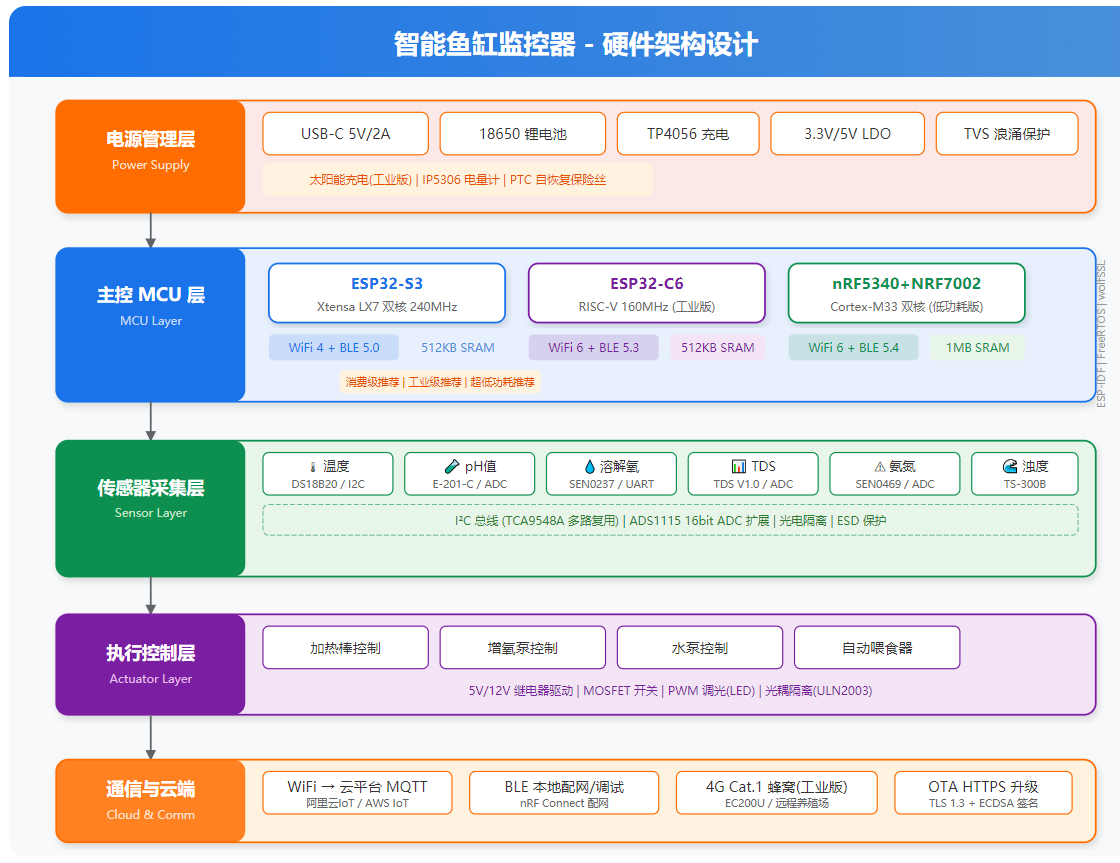

二、硬件架构设计

2.1 主控芯片选型对比

芯片方案	内核	WiFi	BLE	价格(批量)	功耗(Active)	优势
ESP32-S3	Xtensa LX7 双核 240MHz	802.11b/g/n	BLE 5.0	¥9-15	约200mA	性价比最高，生态成熟
ESP32-C6	RISC-V 160MHz	WiFi 6(2.4G)	BLE 5.3	¥8-12	约150mA	WiFi 6 更快，BLE 5.3 新特性
Realtek RTL8720DN	Cortex-M4+KM4	802.11n	BLE 5.0	¥10-18	约180mA	安全引擎，OEM 成熟
NRF7002+NRF5340	Cortex-M33 双核	WiFi 6 (NRF7002)	BLE 5.4	¥35-50	约80mA	超低功耗，nRF Connect SDK

推荐方案：消费级选 ESP32-S3（成本低、ESP-IDF 成熟）；工业级选 ESP32-C6（WiFi 6 抗干扰好、Thread/Matter 支持）；对功耗极敏感的场景（如电池供电户外浮标）选 nRF 系列。

2.2 传感器选型与外设接口

传感器	参数	接口	精度	参考型号	价格(¥)
温度	-10~85°C	I2C/OneWire	±0.3°C	DS18B20	3-8
pH	0-14	ADC	±0.1	E-201-C	30-80
溶解氧	0-20mg/L	UART/ADC	±0.2mg/L	DFRobot SEN0237	200-400
TDS/电导率	0-1000ppm	ADC	±10%	TDS Meter V1.0	15-30
氨氮	0-100mg/L	ADC	±5%	DFRobot SEN0469	300-600
浊度	0-3000NTU	ADC	±3%	TS-300B	50-100
水位	0-3m	GPIO/ADC	液位开关	Float Switch	5-15

所有传感器通过 I2C 总线（扩展 TCA9548A I2C 多路复用器）或 ADC 扩展器（ADS1115, 16bit）接入主控。

2.3 电源管理方案

• 家庭版：USB-C 5V/2A 供电（→ 3.3V LDO → MCU/Sensors；→ 5V Boost → 水泵/电磁阀）
• 工业版：12V DC 输入 + 太阳能板充电 + 18650 锂电池（3.7V 升压至 5V + 12V），配 TP4056 充电管理 + IP5306 电量计
• 待机功耗目标：< 2mA（关闭 WiFi，BLE 保持广播），数据上报时 < 300mA
• 保护：TVS 管防浪涌，PTC 自恢复保险丝，光电隔离（工业版传感器接口）

2.4 PCB 关键布线要点

1. ESP32 天线区域净空（≥ 15mm），禁止铺铜，保持 50Ω 阻抗匹配
2. pH/DO 的 ADC 走线远离 WiFi PA（射频发射时干扰模拟信号），加 RC 低通滤波
3. I2C 总线上拉 4.7kΩ 到 3.3V，线长超过 20cm 加 PCA9615 差分转换
4. 模拟地和数字地分离，单点 0Ω 电阻桥接
5. 传感器接口加 ESD 保护（USBLC6-2）

2.5 BOM 估算

模块	消费级(~¥)	工业级(~¥)
MCU+Combo	15	20
传感器组	40-80	200-500
电源	15	50
PCB+连接器	20	40
外壳	15	80
合计	105-145	390-690

三、软件架构设计

3.1 操作系统选型

• FreeRTOS（推荐）：ESP-IDF 内置，轻量（~5KB RAM），适合传感器采集+协议栈场景。ESP32 双核可分配：Core 0 跑 WiFi/BLE 协议栈，Core 1 跑传感器采集和应用逻辑
• Zephyr RTOS：适合 nRF 系列芯片，原生支持 BLE 5.4、Thread/Matter。工业级产品首选，内置安全子系统
• Linux（树莓派方案）：仅适合大型水族馆中控，成本高，功耗大

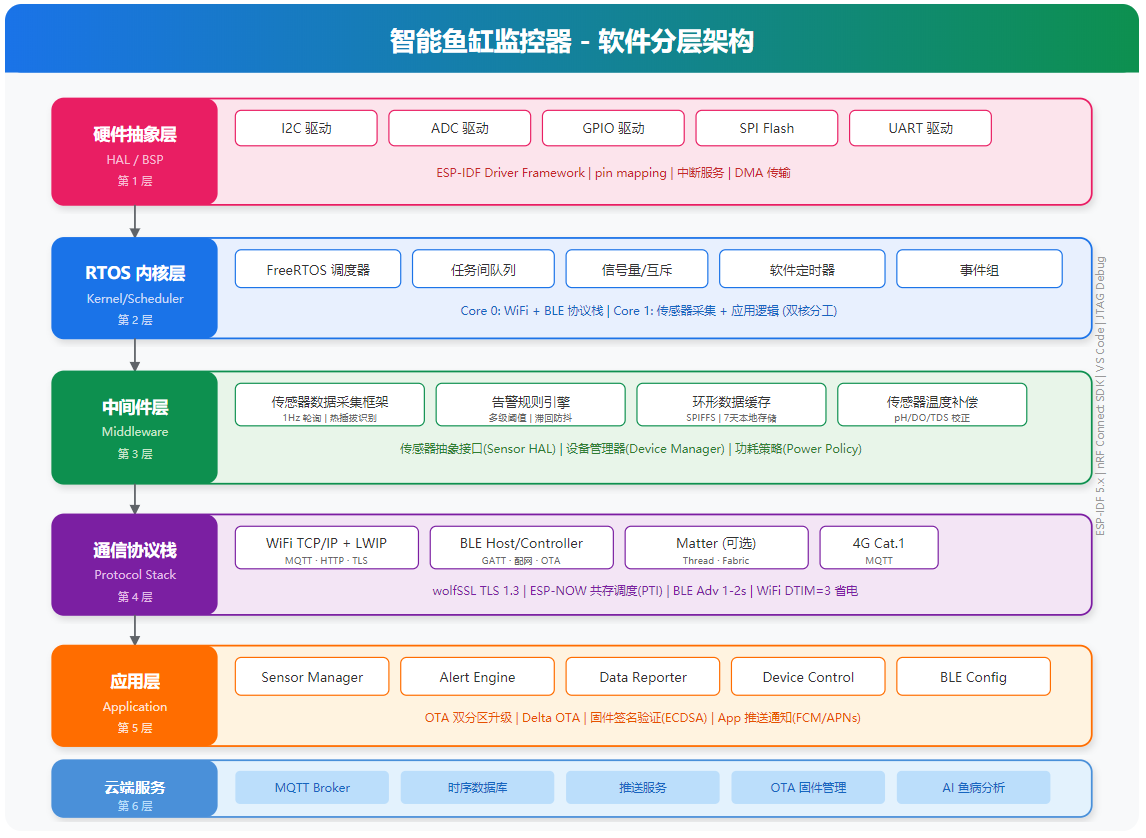

3.2 协议栈分层

┌─────────────────────────────────┐
│       应用层 (App Layer)         │
│  Web Dashboard / MQTT / OTA     │
├─────────────────────────────────┤
│   通信协议栈 (Protocol Stack)    │
│  WiFi: TCP/IP, TLS, HTTP/MQTT   │
│  BLE: GATT Server (配置/配网)   │
│  可选: Matter (未来兼容)        │
├─────────────────────────────────┤
│    中间件 (Middleware)           │
│  传感器驱动 / 告警规则引擎       │
│  数据缓存(环形缓冲) / 定时上报   │
├─────────────────────────────────┤
│     RTOS 内核 (FreeRTOS)        │
│  任务调度 / 内存管理 / 队列      │
├─────────────────────────────────┤
│   硬件抽象层 (HAL)               │
│  I2C / ADC / GPIO / SPI         │
└─────────────────────────────────┘

3.3 应用层模块划分

1. Sensor Manager：轮询采集任务（1Hz），异常快速采集（10Hz），支持传感器热插拔和自动识别
2. Alert Engine：多级阈值（警告/危险/紧急），支持滞回（避免抖动），可配置告警通道（Push/短信/邮件）
3. Data Reporter：定时上报（默认 10min），断网本地缓存（SPIFFS，可存 7 天数据），重连后批量补传
4. Device Control：继电器/电磁阀输出控制（加热、增氧、喂食），支持手动/自动/定时模式
5. BLE Config Service：首次配网（WiFi SSID/密码通过 BLE 下发）、设备调试（读取原始传感器值）

3.4 OTA 升级方案

• 基于 ESP-IDF OTA API，固件通过 HTTPS 从云服务器下载
• 双分区（Factory + OTA_0/OTA_1），防止升级变砖
• 差分升级（delta OTA）：仅下载变更部分（~100-500KB vs 全量 2-4MB）
• 工业版支持"凌晨自动升级"，避免影响养殖作业

3.5 功耗管理策略

• WiFi DTIM 间隔调优：DTIM=3（约 300ms Beacon 间隔），降低唤醒频率
• Light Sleep 模式：ESP32 在传感器空闲期间进入 Light Sleep，保持 RTC 内存
• BLE 低功耗广播：Adv Interval 1-2s（不频繁配网时），连接间隔 50-100ms
• 传感器供电控制：通过 MOSFET 给传感器组独立断电，采样时仅开启 3s 后断电

四、关键技术挑战与解决方案

4.1 WiFi 与 BLE 共存干扰处理

ESP32 单天线同时运行 WiFi 和 BLE 时存在同频干扰（均在 2.4GHz）：

• ESP-IDF 内置共存机制：ESPNOW/WiFi + BLE 动态时分调度（PTI, Packet Traffic Arbitration）
• 天线分集：ESP32-C6 支持外部天线切换，WiFi 用 PCB 天线、BLE 用陶瓷天线可降低互相干扰
• 信道分离：WiFi 尽量锁定 Channel 1/6，BLE 自适应跳频避开（AFH）
• 实际测试结果：共存模式下 WiFi iperf 吞吐量下降约 15-20%，BLE GATT 读写延迟增加约 5-10ms，对传感器数据上报场景影响可接受

4.2 传感器精度与漂移

• pH 电极需定期标定（建议每周），开发标定流程引导（BLE App 下发标准缓冲液指令）
• DO 传感器膜片寿命 6-12 个月，软件记录使用时长，到期推送更换提醒
• 温度补偿算法：pH/DO/TDS 均需温度校正，DS18B20 测温 → 补偿公式 → 校正输出

4.3 数据安全

• MQTT over TLS 1.2/1.3（ESP-IDF wolfSSL）
• BLE 配网采用 "Secure Simple Pairing + AES-CCM" 加密
• OTA 固件签名校验（ECDSA），防止恶意固件注入
• 云端数据 AES-256 加密存储，符合 GDPR/个保法要求

五、开发工具链与调试方法

工具/技术	用途	说明
ESP-IDF 5.x	固件开发	官方 SDK，含 FreeRTOS、LWIP、wolfSSL
ESP-ADF	音频开发(可选)	如需语音告警/对讲
VS Code + ESP-IDF 插件	IDE	一键编译烧录调试
JTAG (FT2232H)	硬件调试	单步调试、变量查看
Postman/MQTT Explorer	云对接调试	MQTT 主题验证
nRF Connect App	BLE 调试	查看 GATT Service、配网流程
Wireshark + 802.11 抓包	WiFi 问题定位	配网失败/断连分析

六、市场前景与竞品分析

6.1 竞争格局

厂商	产品	优势	劣势
Neptune Systems	Apex 系列	生态系统完整（DOS/Trident/ATK），美国市场主导	价格高($800+)，仅海水高端
Seneye	Reef/Sensor	传感器专利技术，云端数据存储	仅 USB/WiFi，无 App 联动
小米生态链(画法几何)	米家智能鱼缸	价格低(¥299起)，米家生态联动	功能简单，无工业级方案
Felix Smart	Felix	定价亲民，App UX 优秀	仅欧洲市场
Petkit 小佩	智能鱼缸伴侣	国内市场渠道强	品类较窄

6.2 机会窗口

1. 水产养殖智能化：中国 50 万+ 养殖户，目前渗透率不足 5%，智慧渔业是国家政策方向
2. Matter 协议红利：2026 年 Matter 1.4 支持水传感器设备类型，智能鱼缸可直接接入 Apple Home/Google Home
3. AI 视觉集成：结合 ESP32-S3 的神经网络加速器，本地运行鱼只行为分析/疾病检测模型
4. 订阅服务模式：基础监控免费，AI 鱼病诊断 + 云端数据存储按 ¥19/月收费
