1. 产品概述

智能灌溉控制器是一种集WiFi远程管理、BLE近场配置、土壤传感数据采集与自动灌溉决策于一体的IoT融合产品。它面向家庭园艺、小型农场、市政绿化等场景，通过实时监测土壤湿度/温度/光照，结合天气预报与植物生长模型，实现按需精准灌溉，节水效率可达30%-50%。

全球智能灌溉控制器市场预计从2020年的约20亿美元增长到2025年的40亿美元，2026年中国市场规模约1.76亿元，年复合增长率14.0%。代表产品包括Rachio 3（美国，WiFi+BLE，$199）、Rain Bird ST8I（$150）、海尔智家绿植管家（国内，WiFi+BLE，¥299）以及大量基于ESP32的DIY/开源方案。随着中国农业数字化转型加速和水资源紧张，智能灌溉从商用走向家用，市场规模快速扩容。

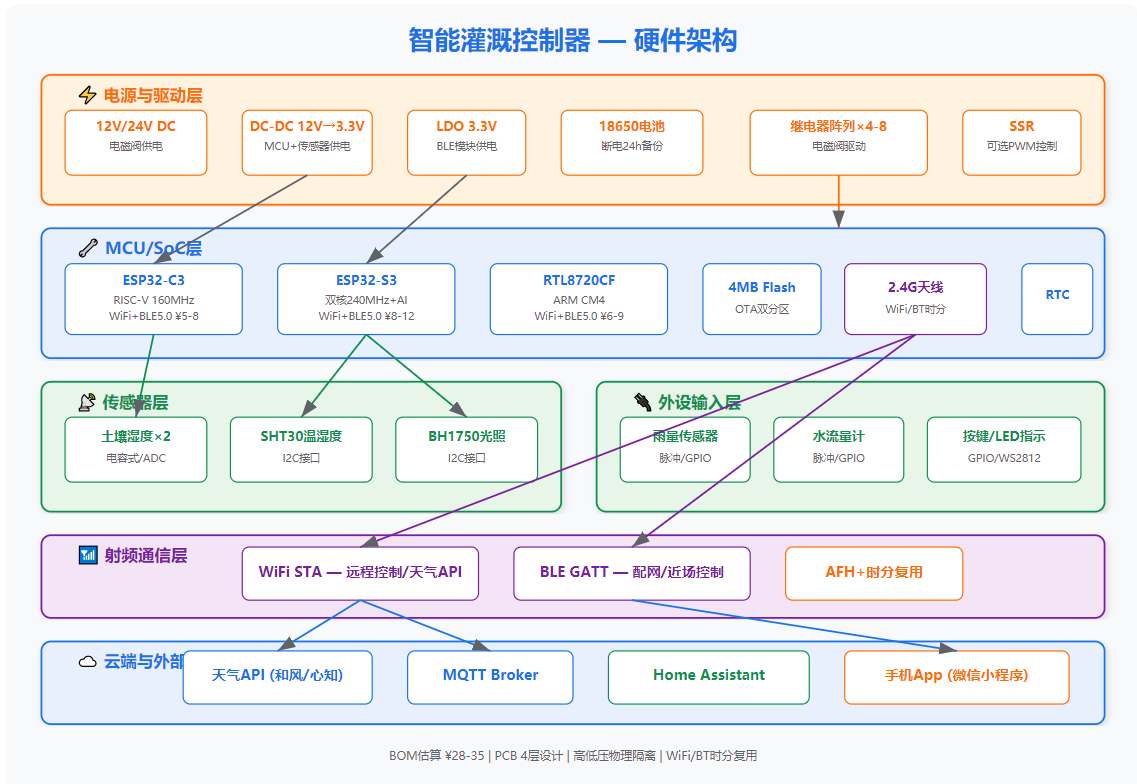

2. 硬件架构设计

MCU/SoC选型对比

芯片方案	价格(批量)	WiFi	BLE	CPU	功耗(活跃/睡眠)	优势	劣势
ESP32-C3 (乐鑫)	¥5-8	802.11b/g/n	5.0	RISC-V 160MHz	5mA/~5μA	成本最低，生态丰富，AI加速器	单核，RAM较小(400KB)
ESP32-S3 (乐鑫)	¥8-12	802.11b/g/n	5.0	Xtensa双核240MHz	10mA/~10μA	双核+AI向量指令，支持TFLite	功耗偏高，价格稍高
RTL8720CF (瑞昱)	¥6-9	802.11b/g/n	5.0	ARM Cortex-M4	7mA/~5μA	CM4性能均衡，集成度高	生态不如乐鑫，文档较少

WiFi+BT Combo模块选型

• 主流采用SoC集成方案（ESP32/RTL8720系列），无需外挂独立模块
• 家用场景WiFi为主（远程控制+天气数据获取），BLE辅助（近场配网+本地传感器连接）
• 天线设计：PCB天线或外接IPEX天线，WiFi与BT共用天线时分复用

电源管理方案

• 供电方式：12V/24V DC（电磁阀驱动）+ USB 5V（调试/备用）
• 内部DC-DC（12V→3.3V）供MCU和传感器，LDO供BLE模块
• 电池备份：CR1220 RTC电池 + 18650锂电池（断电维持运行24h）
• 低功耗模式：Deep Sleep ~10μA，定时唤醒采集传感器数据

传感器/外设接口

• 土壤湿度传感器（电容式，ADC采集）
• 温湿度传感器（SHT30/AHT20，I2C）
• 光照传感器（BH1750，I2C）
• 电磁阀控制（4-8路继电器/固态继电器，GPIO驱动）
• 雨量传感器（脉冲输入，GPIO中断）
• 水流量计（脉冲输入）

PCB关键布线要点

• 12V高压区与3.3V低压区物理隔离，继电器驱动线远离RF区
• WiFi天线区域下方无地平面，预留净空区
• ADC输入增加RC滤波，防电磁阀开关干扰
• 板载4层设计：信号-地-电源-信号

BOM估算

项目	成本
ESP32-C3模组	¥8
继电器×4	¥6
SHT30温湿度	¥3
电容式土壤湿度×2	¥4
DC-DC+LDO	¥3
PCB+壳体	¥8
其他（晶振、电阻电容等）	¥4
合计	¥28-35

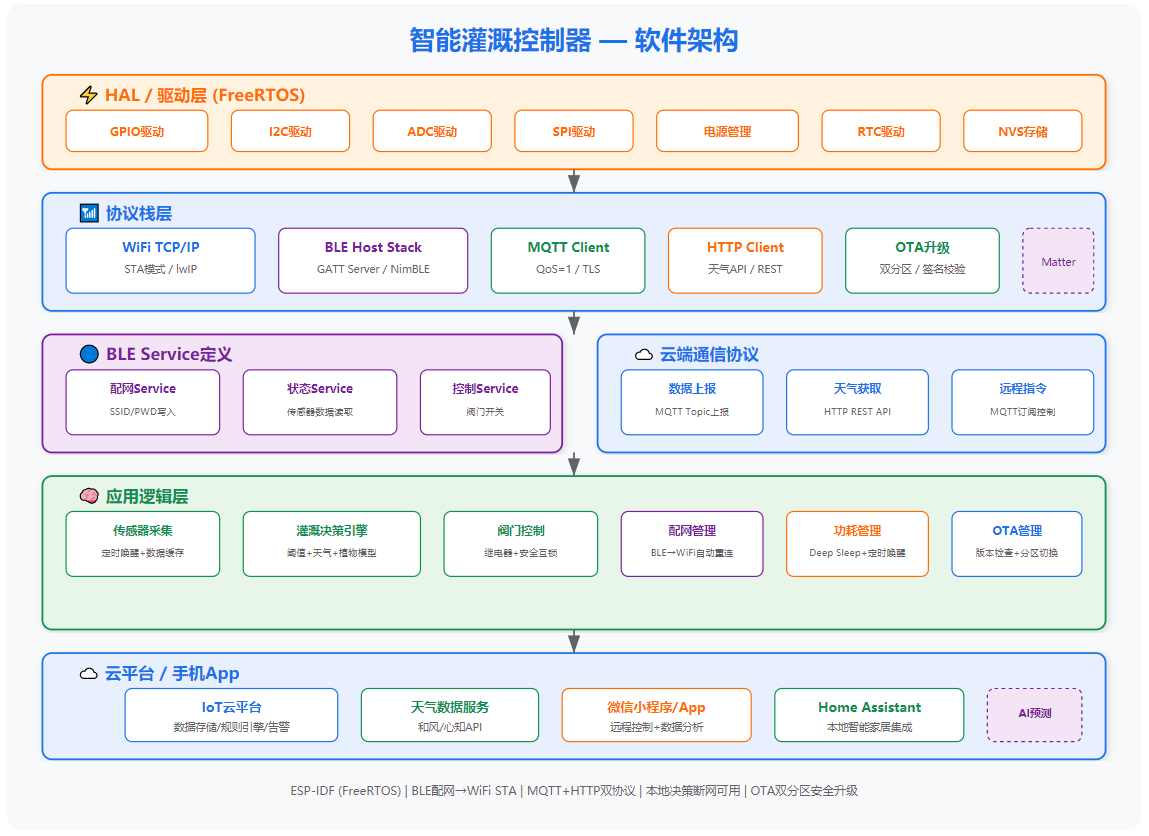

3. 软件架构设计

OS选型

• 推荐ESP-IDF（FreeRTOS），轻量高效，官方维护，ESP32原生支持
• 家用产品不需要Linux，FreeRTOS完全满足需求
• 替代方案：Zephyr RTOS（更规范的BLE子系统）

协议栈分层

1. WiFi TCP/IP层：STA模式连接家庭路由器，HTTPS获取天气API数据，MQTT上报云端
2. BLE Host层：GATT Server提供配网Service（WiFi SSID/密码写入）、状态Service（传感器数据读取）、控制Service（阀门开关命令）
3. 应用协议层：MQTT协议（与云平台通信）、HTTP REST API（天气数据获取）、Matter（可选，未来智能家居兼容）

应用层模块划分

• 传感器采集模块：定时采集土壤/温湿度/光照数据
• 灌溉决策引擎：基于阈值+天气预报+植物模型的自动决策
• 阀门控制模块：继电器驱动+安全互锁（防误开）
• 数据上报模块：MQTT/HTTP上报云端
• 配网模块：BLE配网+WiFi STA自动重连
• OTA升级模块：HTTPS固件下载+分区切换

OTA升级方案

• ESP-IDF原生OTA双分区机制
• 云端固件签名校验（RSA2048）
• BLE触发OTA或定时自动检查新版本

功耗管理策略

• 无电池场景：Deep Sleep非灌溉时段，定时唤醒采集
• WiFi按需开启：仅在需要云端交互时连接，完成后断开
• BLE低功耗广播：配网完成后关闭BLE广播，仅保持连接状态
• 传感器采集间隔可配置：5分钟-1小时

4. 关键技术挑战与解决方案

WiFi与BT共存干扰处理

• AFH（自适应跳频）：BT自动避开WiFi占用频段
• 时分复用：ESP32硬件支持WiFi/BT时间片共享，交替占用射频
• 天线隔离：共用PCB天线时，WiFi和BT不同时发射；独立天线方案可增加空间隔离度
• 软件策略：BLE数据传输避开WiFi密集通信时段

连接稳定性

• WiFi断线自动重连，最多3次尝试后进入BLE-only模式
• MQTT QoS=1保证消息送达
• 本地决策不依赖云端：断网时按预设阈值自动灌溉

数据安全

• TLS 1.3加密云端通信
• BLE配网使用加密通道（LE Secure Connections）
• OTA固件签名验证防止篡改
• 云端API Key定期轮换

5. 开发工具链与调试方法

工具	用途
ESP-IDF + VS Code	主开发环境
nRF Connect / LightBlue	BLE调试
MQTT Explorer	云端通信调试
ESP-Prog	JTAG调试/烧录
Postman	天气API测试
Home Assistant	系统集成测试

调试流程：BLE配网→WiFi连接→传感器采集→云端上报→阀门控制→OTA升级

6. 市场前景与竞品分析

产品	价格	WiFi	BLE	传感器	天气联动	开放API
Rachio 3	$199	✓	✓	外接	✓	✓
Rain Bird ST8I	$150	✓	-	外接	✓	部分
海尔绿植管家	¥299	✓	✓	内置	✓	有限
ESP32 DIY方案	¥50-100	✓	✓	自选	自定义	全开放

趋势判断：

• 家庭园艺+市政绿化推动中低端市场扩容
• AI+LSTM土壤湿度预测将嵌入下一代产品
• Matter协议兼容成为智能家居生态入口
• 中国农业数字化转型带来批量采购需求
