摘要

摘要：随着嵌入式处理器主频突破 GHz、多核架构普及，电源完整性（Power Integrity, PI）已成为高速 PCB 设计中不可忽视的关键环节。本文从 PDN（电源分配网络）阻抗模型出发，系统讲解目标阻抗计算方法、去耦电容选型策略、反谐振抑制技术，并结合 STM32F4 核心板的完整设计实例，提供一套可落地的电源完整性工程实践方案。

---

一、电源完整性问题的本质

在嵌入式系统中，电源完整性问题的核心可以概括为一句话：当负载电流发生瞬态变化时，电源电压能否保持在允许的容差范围内。

现代 SoC/MCU 的电流消耗并非恒定。以 ARM Cortex-M4 为例，当 CPU 从休眠模式唤醒、DMA 突发传输、GPIO 同时翻转时，电流可能在纳秒级时间内从几毫安跃升到数百毫安。如果 PDN（Power Delivery Network，电源分配网络）的阻抗过高，根据欧姆定律：

$$\Delta V=Z_{PDN}\times \Delta I$$

即使 $\Delta I$ 只有 100mA，若 $Z_{PDN}=500m\Omega$，也会产生 50mV 的电压跌落——对于 1.0V 的核心电源而言，这已达到 5% 的纹波上限，足以导致逻辑错误甚至系统复位。

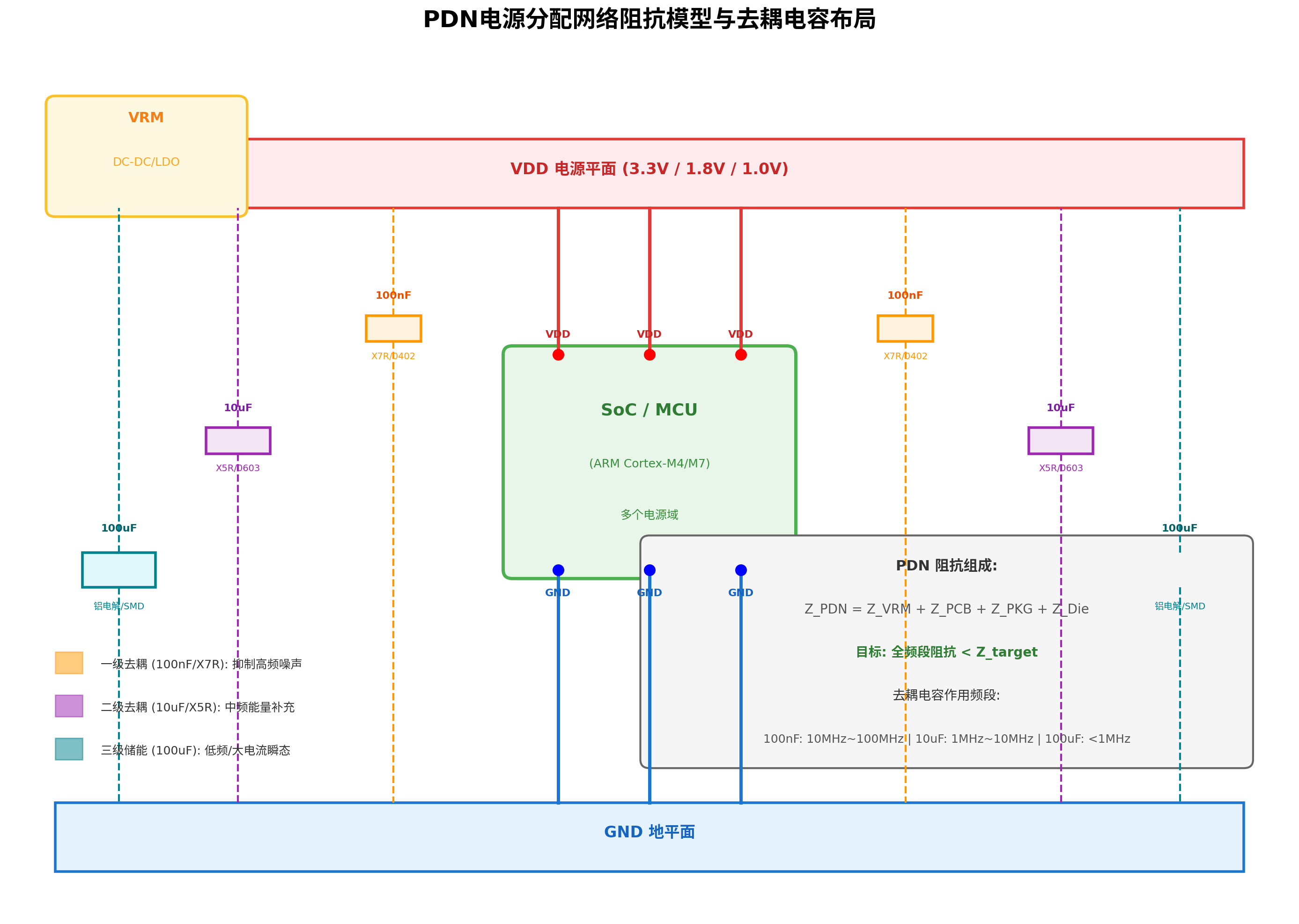

1.1 PDN 的完整阻抗模型

PDN 并非简单的"电源线+地线"，而是一个包含多个频段的复杂阻抗网络：

$$Z_{PDN}(f)=Z_{VRM}(f)+Z_{PCB}(f)+Z_{PKG}(f)+Z_{Die}(f)$$

组成部分	频率范围	阻抗特性	主导因素
VRM（电压调节模块）	DC ~ 100kHz	低阻抗，随频率升高而增加	稳压器环路带宽、输出电容
PCB 平面	100kHz ~ 10MHz	中等阻抗，存在谐振	平面电感、去耦电容
封装	10MHz ~ 100MHz	阻抗快速上升	键合线/ bump 电感
芯片内部	> 100MHz	极高阻抗	片上电容、栅极电容

---

二、目标阻抗计算：设计的起点

2.1 目标阻抗公式

目标阻抗（Target Impedance）是 PDN 设计的核心指标，定义为：

$$Z_{target}=\frac{V_{DD}\times ripple\%}{I_{transient\_max}}$$

其中：

• $V_{DD}$：电源标称电压
• $ripple\%$：允许的电压纹波百分比（通常 3%~5%）
• $I_{transient\_max}$：最大瞬态电流

计算示例：某 SoC 核心电压 1.0V，允许纹波 5%，最大瞬态电流 2A：

$$Z_{target}=\frac{1.0\times 0.05}{2}=25m\Omega$$

这意味着在全频段（从 DC 到芯片工作频率上限），PDN 阻抗必须始终低于 25mΩ。

2.2 典型电源噪声预算

电源电压	纹波要求	$Z_{target}$（I=1A）	典型应用场景
3.3V	3% (99mV)	99 mΩ	I/O 电源、外设供电
1.8V	5% (90mV)	90 mΩ	DDR 接口、PLL 电源
1.2V	5% (60mV)	60 mΩ	中速数字核心
1.0V	5% (50mV)	50 mΩ	高性能 CPU 核心
0.85V	3% (25.5mV)	25.5 mΩ	先进工艺 SoC

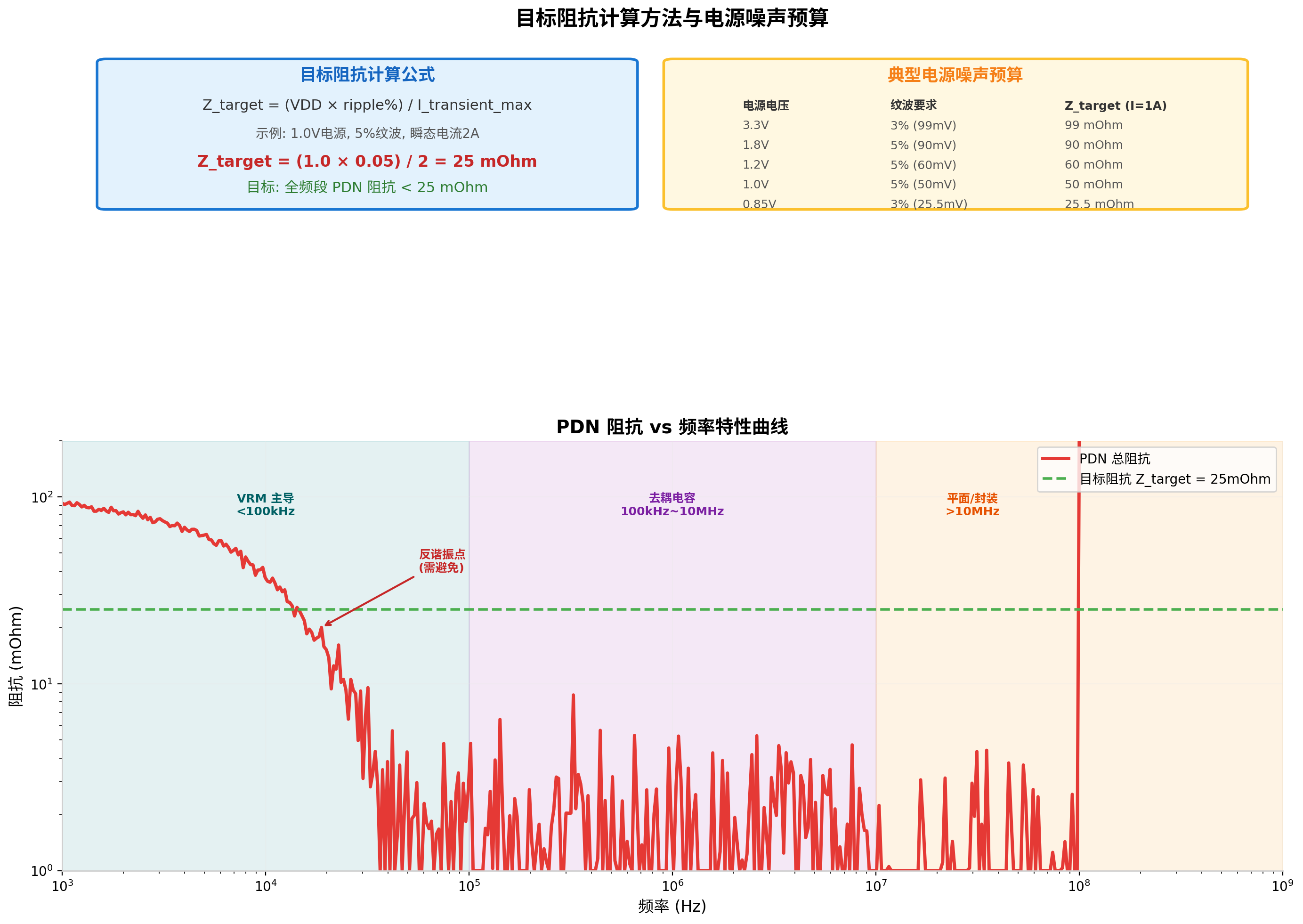

2.3 阻抗曲线的频段特征

从上图的 PDN 阻抗频率曲线可以观察到三个典型特征：

1. 低频段（<100kHz）：VRM 主导，阻抗较低且平缓
2. 中频段（100kHz~10MHz）：去耦电容主导，存在多个谐振点
3. 高频段（>10MHz）：平面/封装电感主导，阻抗随频率线性上升

设计目标：通过合理选择去耦电容组合，将阻抗曲线"压平"，确保全频段低于 $Z_{target}$。

---

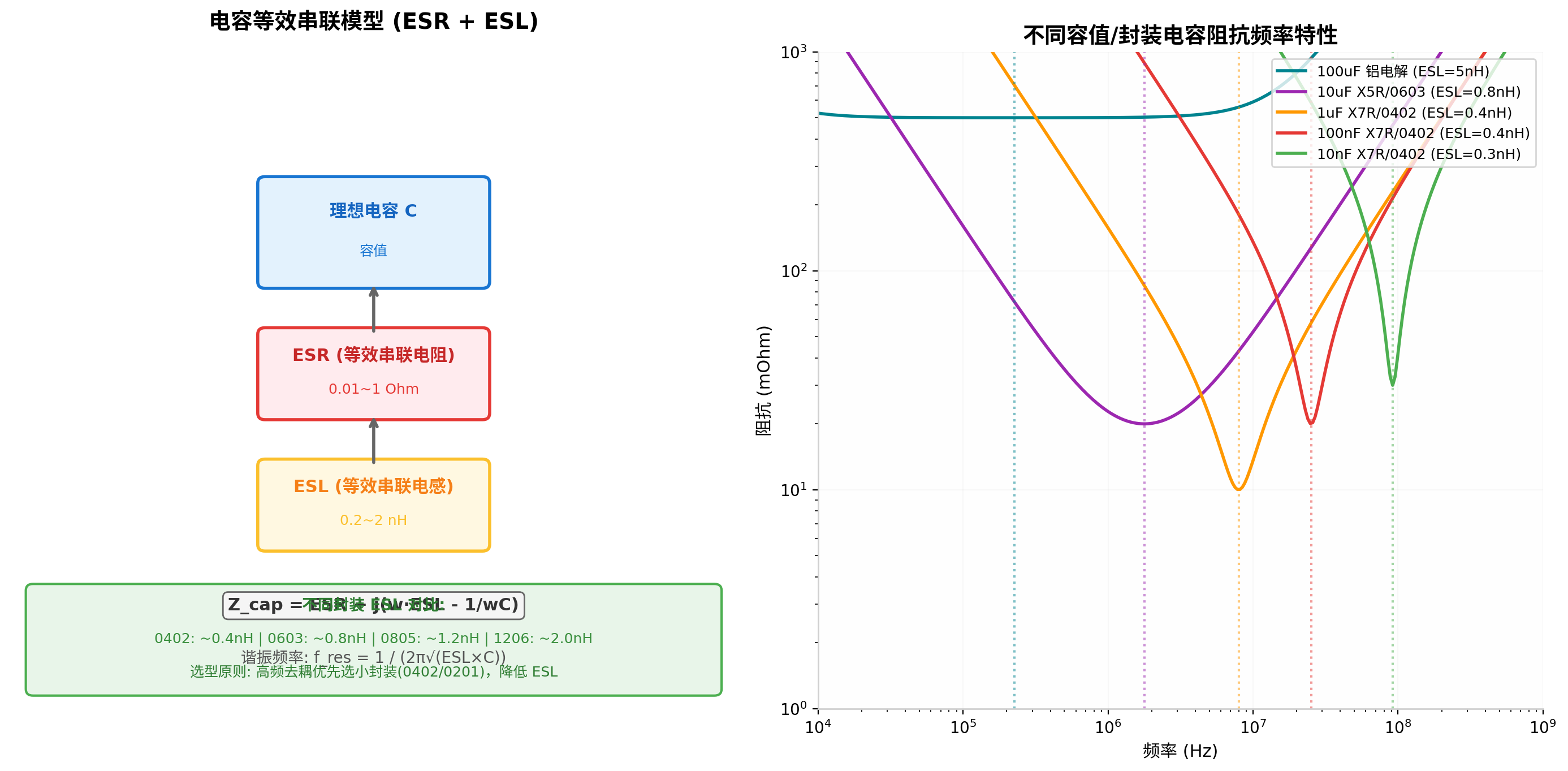

三、去耦电容的等效模型与阻抗特性

3.1 实际电容 ≠ 理想电容

实际电容并非纯容性元件，其等效电路包含三个关键参数：

$$Z_{cap}=ESR+j\left(\omega \cdot ESL-\frac{1}{\omega C}\right)$$

参数	符号	典型值	影响
ESR（等效串联电阻）	$R_s$	0.01~1 Ω	决定谐振点阻抗最小值
ESL（等效串联电感）	$L_s$	0.2~2 nH	决定自谐振频率上限
容值	C	pF~mF	决定低频段阻抗

3.2 自谐振频率（SRF）

当容抗与感抗相等时，电容达到自谐振频率：

$$f_{res}=\frac{1}{2\pi \sqrt{ESL\times C}}$$

关键结论：电容在 $f_{res}$ 以下表现为容性，在 $f_{res}$ 以上表现为感性。超过 SRF 后，电容不仅不能去耦，反而成为电感，增加阻抗。

电容规格	容值	ESL	SRF	有效去耦频段
铝电解	100uF	5nH	~225kHz	< 200kHz
X5R 0603	10uF	0.8nH	~1.8MHz	< 1.5MHz
X7R 0402	1uF	0.4nH	~8MHz	< 6MHz
X7R 0402	100nF	0.4nH	~25MHz	< 20MHz
X7R 0402	10nF	0.3nH	~92MHz	< 70MHz

3.3 封装尺寸对 ESL 的影响

ESL 主要由电容的物理结构决定，封装越小，ESL 越低：

• 0201：~0.25nH（最高频应用）
• 0402：~0.4nH（推荐用于 100MHz 以下）
• 0603：~0.8nH（中频去耦）
• 0805：~1.2nH（大容量储能）
• 1206：~2.0nH（低频滤波）

选型原则：高频去耦优先选择 0402 或 0201 封装，大容量储能可选用 0805/1206。

---

四、反谐振问题与电容组合优化

4.1 反谐振（Anti-Resonance）现象

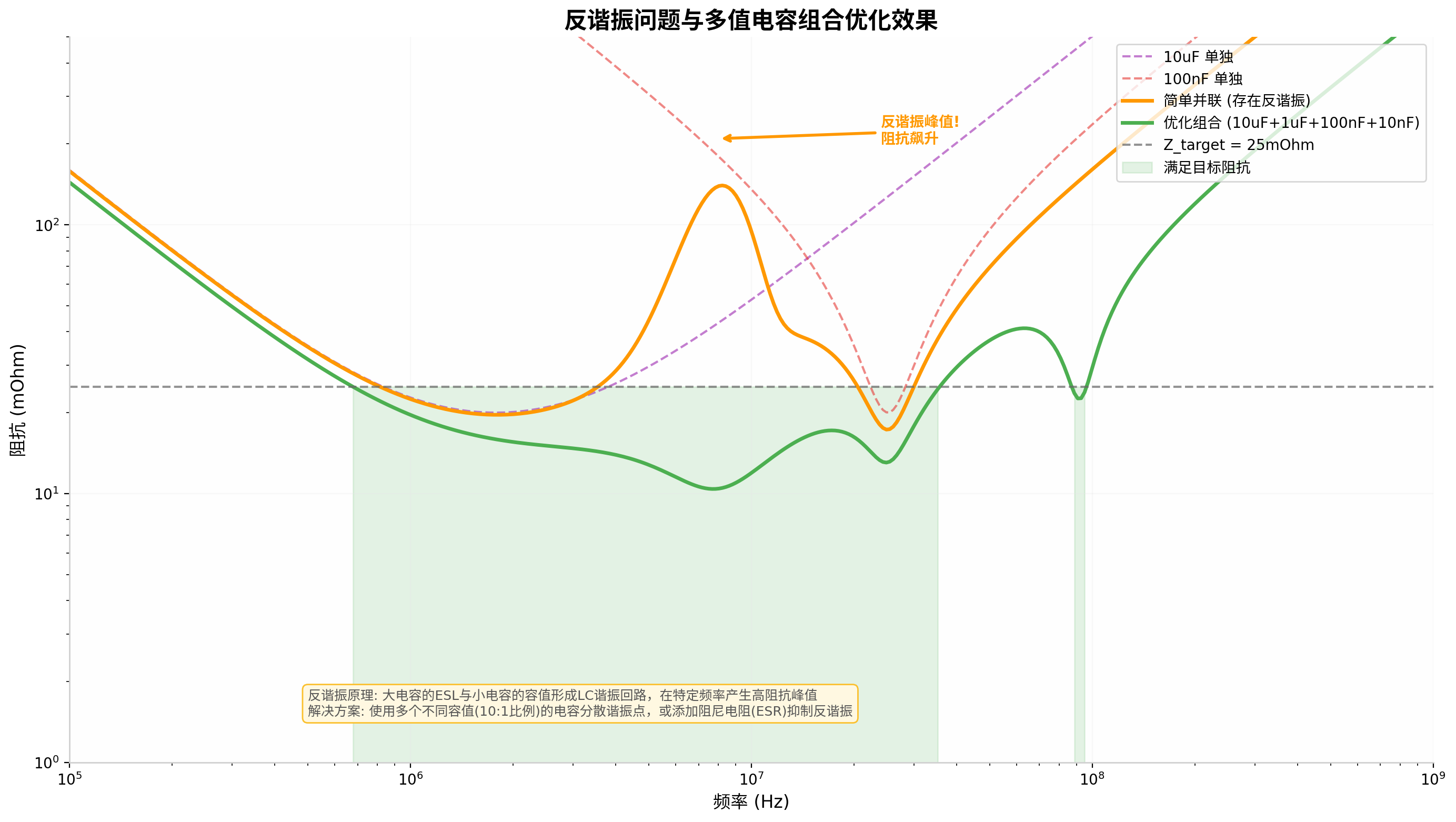

当两个不同容值的电容并联时，大电容的 ESL 与小电容的容值会形成一个 LC 谐振回路，在特定频率产生阻抗峰值——这就是反谐振。

上图清晰地展示了：

• 紫色虚线：10uF 电容单独使用时的阻抗曲线
• 红色虚线：100nF 电容单独使用时的阻抗曲线
• 橙色实线：两者简单并联后，在 ~8MHz 处出现明显的反谐振峰值，远超目标阻抗
• 绿色实线：使用 10uF + 1uF + 100nF + 10nF 的多值组合后，反谐振被有效抑制

4.2 反谐振抑制策略

策略一：容值按 10:1 比例递减

避免使用相同容值的电容大量并联。推荐组合：

10uF → 1uF → 100nF → 10nF → 1nF

每个数量级放置 1~2 个电容，将谐振点分散在不同频率。

策略二：添加阻尼电阻

在电源入口处串联一个小电阻（0.1~1Ω），增加 ESR 以抑制反谐振峰值。代价是低频段阻抗略有增加。

策略三：使用低 ESL 电容

选择三端子电容（Low ESL MLCC）或反向几何结构电容，可将 ESL 降低至 0.1nH 以下。

---

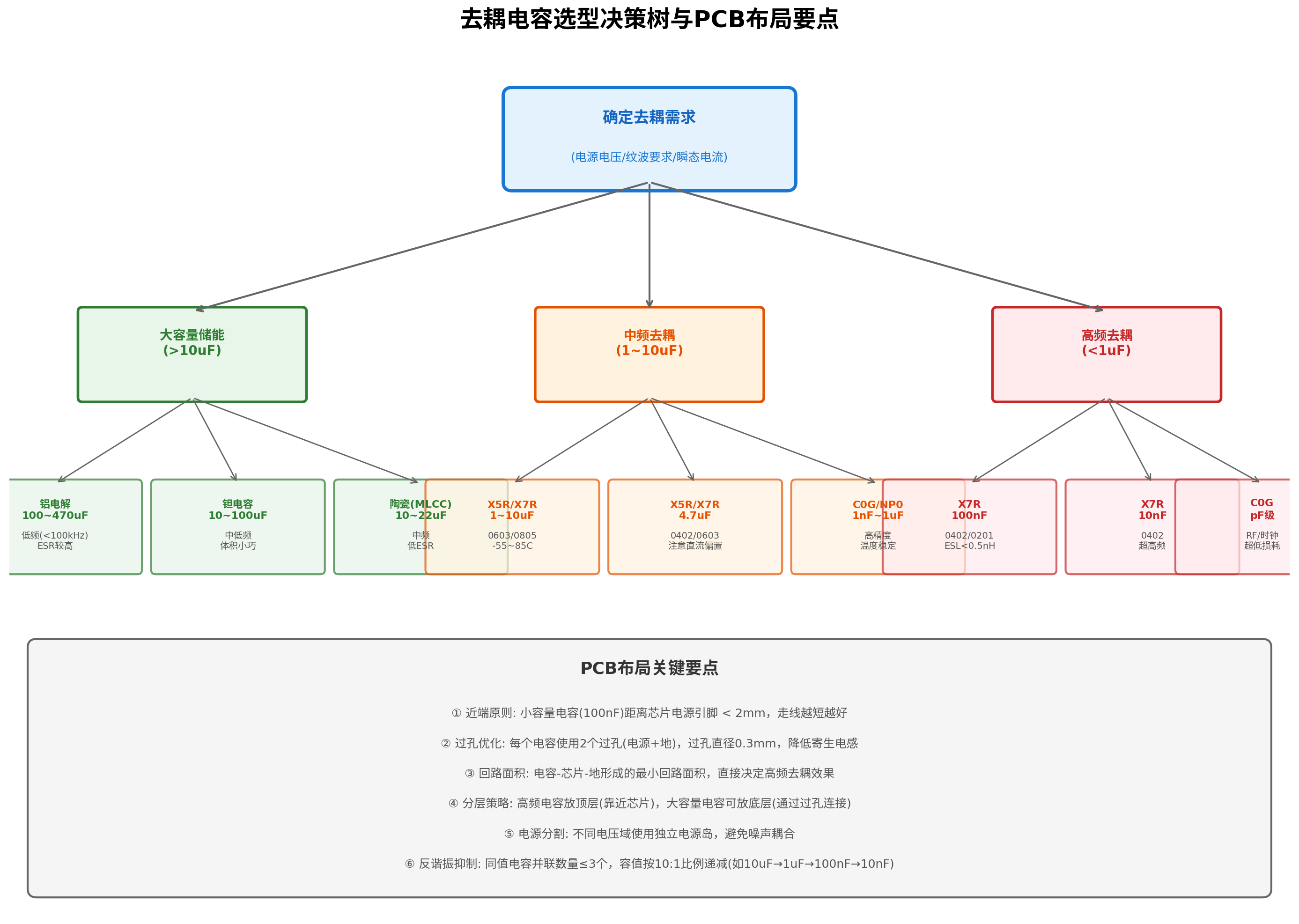

五、去耦电容选型决策树

5.1 介质类型选择

介质类型	温度特性	容量稳定性	适用场景
C0G/NP0	±30ppm/°C	极佳（无直流偏置效应）	RF、时钟、精密模拟
X7R	±15%（-55~125°C）	良好	通用数字去耦（推荐）
X5R	±15%（-55~85°C）	一般	成本敏感的消费电子
Y5V	+22%/-82%	差	仅用于非关键电路（不推荐）

5.2 直流偏置效应（DC Bias Effect）

X5R/X7R 类陶瓷电容存在一个容易被忽视的问题：施加直流电压后，实际容值会显著下降。

例如，某标称 10uF/6.3V/X5R/0603 电容：

• 0V 偏置时：实际容值 ≈ 10uF
• 3.3V 偏置时：实际容值 ≈ 3~4uF（下降 60~70%）
• 5V 偏置时：实际容值 ≈ 1~2uF（下降 80~90%）

应对措施：

1. 选型时选择额定电压 ≥ 2 倍工作电压的电容
2. 查阅厂商的 DC Bias 特性曲线
3. 在计算中预留 50% 以上的容值余量

5.3 电容 BOM 选型速查表

功能	推荐容值	推荐封装	推荐介质	数量/电源域
入口大容量储能	100~470uF	SMD 铝电解/D 壳钽	铝电解/钽	1个
中频能量补充	10~22uF	0603/0805	X5R/X7R	1~2个
通用数字去耦	100nF	0402	X7R	每个电源引脚1个
高频噪声抑制	10nF	0402/0201	X7R	1~2个
模拟/RF 电源	1nF~1uF	0402	C0G/NP0	1~2个
PLL/时钟电源	10nF+1uF	0402	C0G+X7R	各1个

---

六、PCB 布局关键要点

去耦电容的效果不仅取决于选型，更取决于布局。再完美的电容，如果离芯片引脚 10mm 远，其高频去耦能力也会大打折扣。

6.1 近端原则（Proximity）

$$L_{loop}\propto Are{a}_{loop}$$

电容-芯片-地形成的回路面积直接决定寄生电感。回路面积每增加 1mm²，寄生电感约增加 0.5nH。

电容类型	最大允许距离	走线要求
100nF 高频去耦	< 2mm	直接连接，不打过孔
1uF 中频去耦	< 5mm	短走线，可打1个过孔
10uF 低频储能	< 10mm	可打过孔到底层
100uF 入口储能	< 20mm	电源入口处

6.2 过孔优化

每个去耦电容应使用2个过孔（一个连接电源，一个连接地）：

• 过孔直径：0.3mm（10mil）
• 过孔间距：尽量靠近电容焊盘
• 避免：多个电容共享一对过孔（增加公共路径电感）

6.3 电源平面完整性

• 禁止在电源平面上开槽或分割，除非不同电压域之间需要隔离
• 推荐使用完整的电源/地平面配对（Power-Ground Pair），形成平板电容
• 4 层板中，电源层与地层相邻（间距 0.2mm）可提供约 100pF/cm² 的平板电容

6.4 分层布局策略

顶层（Top Layer）: 芯片 + 100nF/10nF 高频电容（最近距离）
内层1（GND）: 完整地平层
内层2（PWR）: 电源平面
底层（Bottom Layer）: 10uF/100uF 大容量电容（通过过孔连接）

---

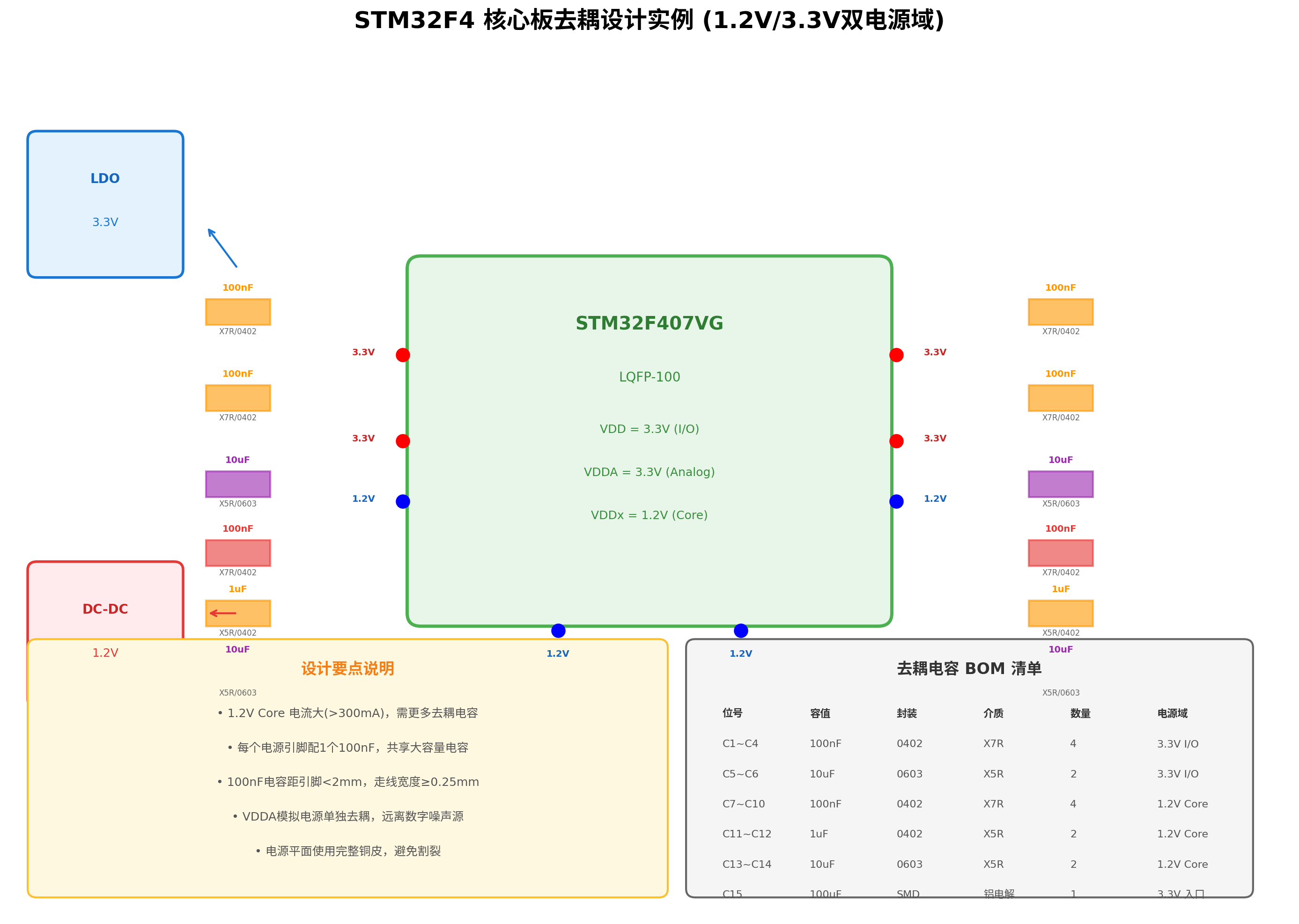

七、完整设计实例：STM32F4 核心板

7.1 电源架构

STM32F407VG（LQFP-100）具有三个主要电源域：

电源域	电压	电流	去耦策略
VDD（I/O）	3.3V	~50mA	每个 VDD 引脚 1×100nF + 共享 2×10uF
VDDA（模拟）	3.3V	~10mA	独立 100nF + 1uF + 10uF，远离数字噪声
VDDx（Core）	1.2V	~300mA	每个引脚 1×100nF + 2×1uF + 2×10uF

7.2 完整 BOM 清单

位号	容值	封装	介质	数量	电源域	布局要求
C1~C4	100nF	0402	X7R	4	3.3V I/O	距引脚 < 2mm
C5~C6	10uF	0603	X5R	2	3.3V I/O	芯片两侧各1个
C7~C10	100nF	0402	X7R	4	1.2V Core	距引脚 < 2mm
C11~C12	1uF	0402	X5R	2	1.2V Core	靠近芯片中心
C13~C14	10uF	0603	X5R	2	1.2V Core	芯片两侧
C15	100uF	SMD	铝电解	1	3.3V 入口	电源连接器旁
C16	1nF	0402	C0G	1	VDDA	独立回路

7.3 关键设计代码（电源初始化）

#include "stm32f4xx_hal.h"

/**
 * @brief 电源稳压器配置与去耦验证
 * @note  确保去耦电容已按BOM焊接后再调用此函数
 */
void Power_Init(void)
{
    /* 使能 PWR 时钟 */
    __HAL_RCC_PWR_CLK_ENABLE();
    /* 配置内部电压调节器 */
    /* STM32F4 核心电压由内部稳压器从 1.8V 产生 1.2V */
    /* 需要确保外部 1.8V 域去耦充分 */
    HAL_PWREx_EnableOverDrive();
    /* 等待稳压器稳定 */
    while(!__HAL_PWR_GET_FLAG(PWR_FLAG_VOSRDY));
    /* 配置 Flash 等待周期（与主频匹配） */
    /* 168MHz 时需要 5 个等待周期 + Prefetch + Cache */
    __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_5);
    __HAL_FLASH_PREFETCH_BUFFER_ENABLE();
    __HAL_FLASH_INSTRUCTION_CACHE_ENABLE();
    __HAL_FLASH_DATA_CACHE_ENABLE();
    /* 验证电源稳定性（可选） */
    /* 通过 ADC 读取内部参考电压，确认 VDD 在 3.0~3.6V 范围内 */
    uint16_t vrefint = Read_VREFINT();
    float vdd = 3.3f * (float)VREFINT_CAL / (float)vrefint;
    if (vdd < 3.0f || vdd > 3.6f) {
        Error_Handler();  /* 电源异常，停止运行 */
    }
}

/**
 * @brief 电源纹波测量（调试用）
 * @note  使用 ADC 连续采样 VDD，计算峰峰值
 */
float Power_Measure_Ripple(void)
{
    uint16_t adc_samples[1000];
    /* 连续采样 1000 个点 */
    for (int i = 0; i < 1000; i++) {
        HAL_ADC_Start(&hadc1);
        HAL_ADC_PollForConversion(&hadc1, 1);
        adc_samples[i] = HAL_ADC_GetValue(&hadc1);
    }
    /* 计算峰峰值 */
    uint16_t max_val = adc_samples[0];
    uint16_t min_val = adc_samples[0];
    for (int i = 1; i < 1000; i++) {
        if (adc_samples[i] > max_val) max_val = adc_samples[i];
        if (adc_samples[i] < min_val) min_val = adc_samples[i];
    }
    float vpp = (float)(max_val - min_val) * 3.3f / 4096.0f;
    return vpp;  /* 单位：V */
}

7.4 电源完整性验证清单

验证项	方法	通过标准
静态电压	万用表测量	标称值 ± 3%
动态纹波	示波器（带宽限制 20MHz）	峰峰值 < 5% VDD
负载瞬态	电子负载阶跃测试	电压恢复时间 < 100us
温升测试	红外热像仪	电容温升 < 20°C
长期稳定性	72小时老化测试	无复位、无异常

---

八、高级话题：仿真与测量

8.1 PDN 阻抗仿真工具

工具	类型	适用场景
ANSYS SIwave	2.5D 电磁仿真	PCB 平面阻抗提取
Keysight ADS	电路仿真	电容组合优化
Cadence Sigrity	系统级仿真	芯片-封装-PCB 协同
免费替代：PDN 计算器	Excel/在线工具	快速估算目标阻抗

8.2 阻抗测量方法

1. 2 端口网络分析仪法：使用 VNA 测量 PDN 的 S21 参数，转换为阻抗
2. 电流注入法：在 PDN 中注入已知频率的电流，测量电压响应
3. 负载阶跃法：使用电子负载产生电流阶跃，用示波器测量电压跌落

测量注意事项：

• 探头接地线尽量短（< 5mm），或使用弹簧接地
• 带宽设置 20MHz 限制，避免高频噪声干扰
• 测量点应靠近芯片电源引脚，而非电源入口

---

九、总结

电源完整性设计是一项系统工程，需要从目标阻抗计算、电容选型、反谐振抑制、PCB 布局四个维度协同优化：

1. 目标阻抗是设计的起点，由电源电压、纹波要求和瞬态电流决定
2. 去耦电容的选择需综合考虑容值、ESR、ESL、封装和介质类型
3. 反谐振是多值电容并联时的固有问题，通过 10:1 容值比例分散可有效抑制
4. PCB 布局遵循"近端原则"，高频电容距离芯片引脚不超过 2mm

对于资源有限的嵌入式项目，建议遵循"先计算、再选型、后验证"的三步法：先用目标阻抗公式确定设计指标，再根据频段需求选择电容组合，最后通过示波器测量验证实际效果。

---
